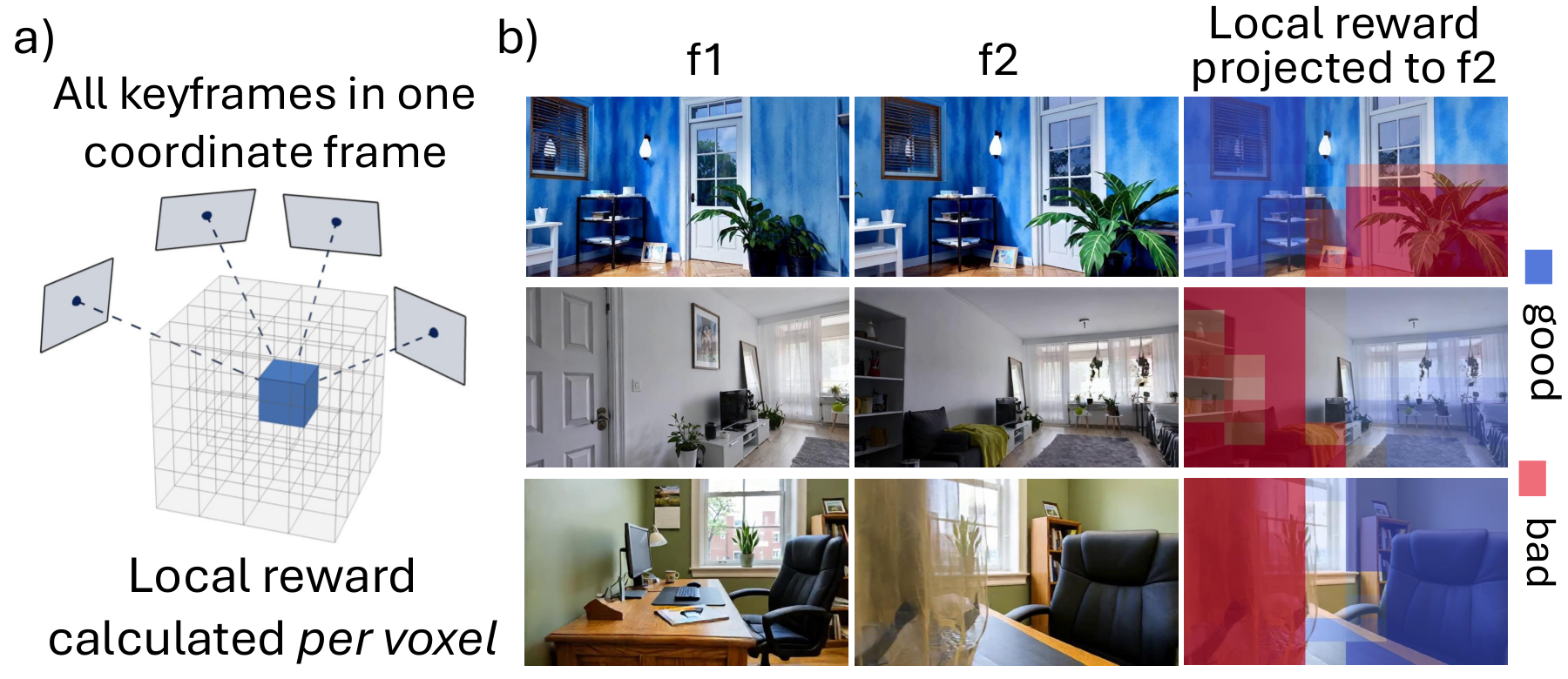

AIGC 每日速读|2026-10-06|加州理工稳住镜头外场景LoGo 今日 AIGC 论文速览 今日共 10 篇 · 长视频一致性与定制 2 篇 · 一步图像生成与后训练 2 篇 · 视频蒸馏与加速 3 篇 · 配对动作生成 1 篇 · 语音与音乐生成 2 篇 重点论文标题列表 LoGo（加州理工）：镜头绕一圈场景少变形 Depth as Time（普林斯顿）：一步生成把去噪搬进深度 DuoMatching（港中文）：图像老师帮视频补回细节 VDOT++（悉尼大学）：四步蒸馏别硬配每个token Reward Composition（UCLA）：审美加分先过提示词约束 今日论文速览 1. LoGo：镜头绕一圈场景少变形 LoGo: Local-Global Rewards for Consistent Long-Horizon Video Generation | 加州理工学院 | arXiv:2610.03636 关键词：长视频生成, 相机控制, 三维一致性, 局部奖励 前序问题：镜头绕过墙面再回来，门可能移位、墙上数字可能变形。给整段视频一个三维一致性分数，会让局部错误被大面积正确区域稀释；只强化局部几何，又可能鼓励模型把画面变灰、变糊来降低误差。 本文贡献：LoGo 将关键帧经 VGGT 重建到共享三维空间，以 voxel 聚合 RGB 和深度重投影误差，把奖励分配到出错区域。训练混合归一化后的局部与全局奖励，并交替使用美学和相机跟随奖励。它改善的是相机可控视频的后训练信号，而非新增一个持久世界记忆模块。 论文 Figure 4：（a）说明 voxel 奖励如何聚合：把关键帧重建到共享三维空间，按体素汇总局部误差。（b）把局部奖励投影回视频帧进行可视化，突出需要修正的区域。 实验效果：表 1 的 TrajectoryBench 上，Lingbot2 的 PSNR-D 从 16.0 提高到 18.2 dB，极线误差从 1.507 降至 1.111，约下降 26%。表 2 的 DL3DV 上，同一基座极线误差由 2.161 降至 1.365。三个基座均有三维一致性收益，但相机指标并非逐项变好；例如 UniWorld 在表 1 的旋转误差由 13.8 变为 14.0。 论文 Figure 3：LoGo 的动机。（a）只用全局奖励难改善三维一致性；局部奖励改善以 PSNR 衡量的一致性，却降低以 HPSv3 衡量的画质，因此要组合二者。（b）绿色 LoGo 曲线扩展一致性与质量的 Pareto 前沿。（c）训练中的奖励曲线及质量评估显示，局部奖励随训练损害画质，LoGo 在改善一致性的同时维持质量。 批判点评：作者明确限定静态场景，超过 400 帧仍困难；因此不能写成动态世界无限稳定。奖励依赖重建模型估计的几何，改善重投影指标也不等于恢复真实物理。建议优先看局部奖励与画质的消融，再判断自己的相机轨迹是否在测试范围内。代码与 benchmark 已给出官方仓库。 2. Depth as Time：一步生成把去噪搬进深度 Depth as Time in One-Step Generative Models | 普林斯顿大学 | arXiv:2610.03626 关键词：一步生成, 深度探针, 共享权重, 模型压缩 前序问题：一步生成只调用一次网络，但网络内部仍有许多层。多步扩散的逐步去噪到底消失了，还是被重排到网络深度里？仅看最终图像，无法区分一次直达和层内反复细化。 本文贡献：作者用模型自身输出头解码中间层，并用独立训练及随机探针做对照：时间条件 flow-map 模型呈现随深度去噪的规律，部分 MeanFlow 任务甚至先去噪再加噪。进一步用带内部时间区间条件的共享 block 拟合教师隐藏层，把层数与独立参数组数拆开。 论文 Figure 2：大规模一步图像生成器也呈现沿深度逐渐去噪的现象。FLUX-schnell 和 MeanFlow 的逐层终点预测逐渐显露清晰图像结构；不依赖 τ 的 Drifting 模型作为对照。对 FLUX-schnell，模型输出头与独立训练探针得到相似的归一化终点距离下降规律，随机探针不能复现。 实验效果：附录表 1 的 ImageNet 256×256 实验：MeanFlow SiT-L/2 从 459M 参数压到 27.6M，压缩 16.6 倍；经 FD-loss 后训练，FID-50k 为 4.87，教师为 4.01。两组独立 block 的学生用 46.5M 参数达到 4.04。附录表 2 中，另行训练的两组 block 学生将执行次数减半后 FID 为 5.25。 论文 Table 1：ImageNet 256×256 的参数压缩结果。在教师原始深度、固定 K 执行次数下，分别报告 FD-loss 后训练前后的 FID-50k，各行采用最优 CFG 强度 ω。压缩倍数相对教师参数量；高亮行使用单个共享 block，灰色行为教师。增加独立 block 数量可用更多参数换取质量。 批判点评：16.6 倍是参数压缩，单组 block 仍可执行 24 次，不能换算成 16.6 倍延迟加速。相似的深度轨迹也不等于逐点复现教师的采样轨迹；缺少时间索引任务的 Drifting 模型未呈现同样规律。公开代码适合研究内部计算，结论尚不是所有一步模型的普遍定理。 3. DuoMatching：图像老师帮视频补回细节 DuoMatching: Joint-Marginal Distribution Matching for Few-Step Video Generation | 香港中文大学；字节跳动；香港科技大学；香港交互感知研究中心 | arXiv:2610.03543 关键词：视频蒸馏, 联合边缘分布, 图像教师, 潜空间桥接 前序问题：视频教师能教会时间连贯，但少步学生仍可能丢掉 prompt 中的羽毛、毛发等细节。整段视频的联合分布匹配会受到周围帧制约，需要额外的单帧监督补足视觉与语义先验。 本文贡献：DuoMatching 在视频联合 DMD 上增加来自图像教师的边缘 DMD。LatentBridge 将视频 latent、前一片段与局部帧编号映射到图像 latent，避免直接套用不同 VAE 空间；Latent Variation Sampling 用相邻 latent 的差异切分时间区间，每段抽样一片，提高有限监督预算的覆盖。 论文 Figure 3：DuoMatching 总览。（a）用图像教师参考分布 P_i 补充联合分布匹配；每组表示一个视频，节点表示帧级分布。（b）LatentBridge 根据视频 latent z^l、前一片 z^(l−1) 和局部帧编号 i，通过 ℓ₁ 重建损失映射到对应图像 latent。（c）Latent Variation Sampling 用相邻 latent 的差异分段，并在段内随机抽样。 实验效果：表 1 按生成单位和 NFE 分组：两步逐帧设置的 VBench Total 从 Causal Forcing++ 的 80.67 到 83.53；四步 chunk 设置从 82.79 到 83.51。表 2 在同一 Wan2.1 教师下，对四个基线的整体偏好为 80.87%–94.35%；对 Causal Forcing++ 的时间与运动偏好为 49.57%，说明主要收益来自画质与语义。 论文 Figure 1：DuoMatching 的动机与结果。自回归模型的后续帧常退化，图中 Q-Align 曲线展示这一现象。联合 DMD 缓解漂移，但学生与视频教师仍有画质差距，示例中缺少 prompt 要求的羽毛。联合与边缘匹配的组合改善画质、补回羽毛，同时保留时间连贯性；这张示例不代替完整统计评估。 批判点评：Full、Frame、Chunk 的函数评估单位不同，不能跨组把 NFE 当作相同成本排序。图像教师与桥接模块也带来训练成本；更清晰的单帧不是所有运动指标都提高的保证。项目页提供代码，值得在相同生成模式与预算内复现。 4. VDOT++：四步蒸馏别硬配每个token VDOT++: Unified Few-Step Video Generation via Unbalanced Optimal Transport Distillation | 悉尼大学；上海人工智能实验室；香港科技大学；香港中文大学 | arXiv:2610.03221 关键词：少步视频生成, 非平衡最优传输, 跨规模蒸馏, 条件生成 前序问题：同一个文字或图像条件允许多种正确视频。把学生与教师每帧的空间 token 强制全量配对，可能把本来合理但位置不同的内容当作错误，并在分布重叠不足时给出不稳定指导。 本文贡献：VDOT++ 在 DMD 上加入非对称非平衡最优传输：放松学生侧质量约束，下调不可靠 token 的质量，同时保持教师侧覆盖。ℓ₁ 距离使聚合更接近加权中位数，减少远处匹配的影响；DMD 与对抗项分两次反传。相同训练配方分别训练三类任务的生成器，还研究大 score 网络指导小生成器。 论文 Figure 3：VDOT++ 总览。上方：给定条件，少步生成器同时使用 DMD score 差异、逐帧最优传输匹配和对抗损失，经两次顺序反传及一次优化更新。下方图示一对时间帧，为清楚省略扩散时间与帧索引 (t,q)。DMD 在对应时空坐标提供 score 差异；平衡 OTD 显式耦合空间 token，却强制全量匹配；对称 UOT 放松两侧。非对称 UOT 放松学生侧、保持教师侧约束，压低不可靠学生 token 质量并维持教师覆盖。 实验效果：表 III 的文生视频 VBench 中，Wan-14B 四次评估学生的归一化均分为 81.59，50×2 次评估教师为 77.70；表 IV 的图生视频对应为 78.38 和 77.92。表 II 的 flow 条件任务却是 80.29，对应教师 80.35，因此不是每个任务、每项指标都超过教师。 论文 Figure 4：可控视频生成的定性对比。比较 100 次函数评估的 VACE 教师与 4 次评估的 VDOT、VDOT++，任务为（a）flow 条件的视频到视频，（b）视频向外扩展，（c）多参考图像到视频。顶行给出输入条件，每种方法展示 0、2.5、5 秒的帧。 批判点评：“统一”指训练配方跨任务复用，并非一个 checkpoint 同时完成全部任务。NFE 降低也不能直接等同端到端加速倍数。正文提到 CVPR 2026 的是前作 VDOT，这个扩展版本未核实接收证据，不能借前作会议作本篇背书；本文未发现可核验的新代码仓库。 5. Reward Composition：审美加分先过提示词约束 Post-Training Frontier Text-to-Image Models by Composing Preference and Rubric Rewards | 加州大学洛杉矶分校；Arena Intelligence | arXiv:2610.02967 关键词：图像后训练, 人类偏好, rubric奖励, 奖励投机 前序问题：优化审美奖励，模型可能擅自添加装饰、乱码或写实风格；只优化提示词完成度，又可能牺牲细节。把不同量纲的分数简单平均，无法处理“这个要求只对某类 prompt 生效”的情况。 本文贡献：这项图像后训练研究组合人类偏好、内容满足度和禁止内容 checklist。各奖励轴独立归一化；只有意图严格的 prompt 激活额外约束；适用的反投机检测发现问题后否决正向偏好加分。不同奖励配置得到的权重再做融合，使审美优化受到意图约束。Reward Composition 是本文的编辑短名。 论文 Figure 2：两类反复出现的奖励投机失败。左侧：prompt 要求不含文字，RL 策略却在餐巾上添加乱码。右侧：prompt 要求 Elsa Beskow 的故事书插画风格，基座保持该风格，而 RL 策略偏向照片写实。这些案例解释为何需要按 prompt 启用约束和否决。 实验效果：表 1 的 2026-09-04 Arena 快照中，FLUX.2-dev 从 1132.8±14 到 1202±13，约增加 69 Elo。表 2 在 1k 验证 prompt、五个候选 checkpoint 中选择最佳值，Stage 3 在 Gemini 评估配 Arena RM 的对比胜率为 0.660，单偏好为 0.507；这些自动评估与线上 Elo 不是同一个指标。 论文 Figure 1：奖励设计可视化。只用偏好训练会偏向通用装饰并忽略要求；只用满足度会洗掉细节并丢失风格和景物；Arena-T2I-Hard 能恢复要求元素但保留多余装饰；不加意图门控的禁止内容奖励，即使 prompt 允许细节也会将其压平。Stage 1 仅在意图严格时施加约束，示例中能满足要求而未明显损伤质量。 批判点评：只测试两个基座、单个随机种子，内容分解问题未经人工逐条审计。排行榜数字属于 9 月 4 日快照，不是今天的排名；多个 checkpoint 择优也需与固定预算评估区分。作者说释放 1k 训练子集，但本次项目页未提供可核验下载入口，因此不声称数据或代码已可下载。 6. PMD：冻结视频模型顺手生出动作 Parasitic Co-Denoising: Unlocking 3D Human Motion Generation in a Frozen Video Diffusion Model | 新加坡南洋理工大学 | arXiv:2610.03047 关键词：三维动作生成, 视频扩散, 共去噪, 多层特征融合 前序问题：视频模型学会了人怎么动，却没有显式输出可用于动画的三维动作。先生成视频再估计动作需要多阶段处理；从零训练动作生成器又受动作数据覆盖限制。 本文贡献：Parasitic Motion Decoder（PMD）附着在冻结的 Wan2.1 上。先对齐动作与视频 latent，再用轻量 flow-matching decoder 读取视频 DiT 多层特征，按噪声水平 σ 自适应融合，并与视频共享去噪日程。视频与动作的噪声独立，耦合来自同一日程和特征条件；一次联合采样流程得到配对输出。 论文 Figure 2：Parasitic Motion Decoder（PMD）的结构。先将动作与视频 latent 对齐，再让动作 decoder 与冻结视频宿主同步去噪；σ 自适应多层融合把宿主的中间特征送入动作流。 实验效果：表 1 的 MBench Protocol B：19M 可训练参数的 PMD，动作条件一致性 0.58、泛化 0.72；2B 可训练参数的 MotionVLA 对应 0.55、0.66。表 2 的 HumanML3D 上，PMD 的 R-Precision Top-1 为 0.537，FID 为 0.098；DisCoRD 的 FID 为 0.032，说明语义对齐优势没有覆盖全部分布质量指标。 论文 Figure 3：MBench prompt 上的定性比较，展示各动作生成方法对文字动作要求的可视化结果。图展示动作语义与轨迹外观；抖动、足部接触等质量仍应结合实验表分别判断。 批判点评：19M 是附加可训练模块，不包含冻结视频宿主，因此不是整个系统只有 19M 参数。冻结宿主没有接受本工作三维动作监督，但附加模块训练仍用配对动作数据。动作抖动、接触和 FID 也并非全面最佳；没有找到作者可核验代码链接，不把模板或会议样式当作接收证据。 7. Custom Forcing：两分钟视频保持同一个主体 Custom Forcing: Training-Free Subject Customization for Autoregressive Video Generation | 韩国庆熙大学；得克萨斯大学奥斯汀分校 | arXiv:2610.02914 关键词：视频个性化, 自回归生成, KV缓存, 免训练定制 前序问题：自回归视频能不断续写，却容易把用户给定的某只宠物或物品变成同类通用实例。固定参考帧只能提供初始锚点；文本的类别先验与后续漂移会逐步削弱主体身份。 本文贡献：Custom Forcing 将五张参考图和一张场景定制 anchor 一次写入持久 KV cache。DVA 根据当前主体相似度相对初始水平的下降增强参考 value；ACG 比较读取与不读取 anchor 的注意力输出，沿远离通用类别先验的方向引导。冻结基座，无需逐主体训练。 论文 Figure 3：Custom Forcing 总览。上方：参考图与 FLUX.2 [klein] 生成的定制 anchor 副本一次写入 KV cache。中间：冻结基座每层 self-attention 在 DVA 以 g(t) 放大参考 value 后，分别读取含及不含 anchor 的缓存，得到 z_+、z_-。左下：DVA 根据当前已完成 chunk 的相似度 s(t) 相对初始 μ_base 的下降设置 g(t)。右下：ACG 以 κ 沿远离 z_- 的方向外推，再与 z_+ 混合。 实验效果：表 1 的两分钟测试：固定 K/V 的首段与末段 DINO-I 为 0.583、0.415，Custom Forcing 为 0.622、0.578。表 2 在单 H100、30 秒、100 个案例上，相对 FramePack-F1、SkyReels-V2 DF、SkyReels-V3 的逐帧生成时间优势为 9.5、11.5、28.5 倍；这些基线架构和规模不同。 论文 Figure 4：两分钟生成示例。只使用定制 K/V 时，主体在第一分钟内发生漂移；Custom Forcing 在展示的两种主体案例中维持到两分钟。两种案例分别生成，并非证明一个视频同时控制两个主体。 批判点评：相对固定 anchor，DVA 与 ACG 增加 11%–13% 生成时间。测试为动物和物品、每段一个主体、最长两分钟，局部细节漂移和多个主体仍未解决。实际能力受冻结基座限制。作者项目页可访问，但没有找到该方法的可核验代码仓库。 8. SpectralCache：复用奇异子空间少算主干 SpectralCache: Accelerating Diffusion-Based World Models via Spectral Feature Caching | 史蒂文斯理工学院；美国东北大学；达姆施塔特工业大学 | arXiv:2610.02660 关键词：扩散加速, 世界视频生成, 频谱缓存, 特征近似 前序问题：世界视频模型每个去噪步都运行昂贵主干。直接复用完整特征没有利用结构：相邻步骤的主导奇异子空间相对稳定，变化更多体现在低维奇异值上。 本文贡献：SpectralCache 在完整步分解最终层特征，缓存最近两次的奇异子空间、奇异值和残差。近似步固定子空间，只线性外推奇异值；误差累积或间隔到阈值后，交替刷新主干和缩放奇异值，以进一步少算完整步骤。它是免训练近似，不是精确复用。 论文 Figure 4：SpectralCache 总览，区分完整主干计算与近似缓存步骤；稳定奇异子空间和残差被复用，奇异值通过外推或缩放更新，触发条件控制刷新。 实验效果：表 1 的 HunyuanVoyager-13B，512×768、49 帧设置下加速 5.22 倍；静态 WorldScore 从基线 66.28 变为 65.90，动态从 46.40 变为 46.13。Aether-5B 的 480×720、41 帧生成加速为 2.20 倍。不同模型与任务的收益应分别读，不能都写成 5.22 倍。 论文 Figure 1：SpectralCache 与基线在 HunyuanWorld-Voyager-13B 上的比较。（a）视觉效果，（b）延迟，（c）质量。在所测条件下加速约 5.22 倍，同时保持较高视频保真；接近原模型仍不代表逐像素无误差。 批判点评：频谱稳定和固定缩放系数来自所测模型的经验，强动态或采样日程改变时需重新验证。质量接近基线仍存在误差，不能写“无损”；PSNR 对齐基线生成也不是对齐真实视频的证明。当前原文没有可核验代码链接，工程复现还需要补足实现和预算测量。 9. DriftTTS：不用生成老师四步合成语音 DriftTTS: Few-Step Text-to-Speech Without Distillation via Distribution-Matching Drift | 马萨诸塞大学阿默斯特分校；伍斯特理工学院 | arXiv:2610.03390 关键词：语音合成, drifting模型, 分布匹配, 少步生成 前序问题：少步 TTS 往往依赖多步生成教师或预设噪声到数据轨迹。能否直接让真实和生成 mel 特征的分布接近，并让生成器学习自己实际会访问的中间状态？ 本文贡献：DriftTTS 在原始 mel 与冻结 MelMAE 特征空间构造真实样本吸引、生成样本排斥的 drift 目标，训练文本条件 decoder。on-policy rollout 用模型自身中间状态学习少步更新；MelMAE 只用于训练。推理从高斯噪声逐步替换 mel 状态，再由 HiFi-GAN 转为波形，无生成教师蒸馏。 论文 Figure 1：DriftTTS 总览。文本条件高斯噪声经少步 drift decoder 迭代细化为 mel 频谱，再用 HiFi-GAN 转为波形。训练时在 mel 域特征空间使用真实与生成样本计算 on-policy 分布匹配 drift 目标，优化 decoder。 实验效果：表 1 在 LJSpeech、相同 HiFi-GAN 和 Whisper-medium 评估下，四步 DriftTTS 的 MCD 为 3.87 dB、WER 3.7%，Matcha-TTS 为 3.85 dB、3.4%。表 2 的 MOS 为 4.18±0.16，对方 3.96±0.18；配对检验按受试者聚合 p=0.31，按语句 p=0.044。 论文 Table 1：LJSpeech 评估。所有合成系统使用同一个 HiFi-GAN 声码器，WER 由 Whisper-medium 计算，听测统计另见 Table 2。四步 DriftTTS 的 WER 为 0.037、MCD 为 3.87、UTMOS 为 4.25、MOS 为 4.18；四步 Matcha-TTS 对应 0.034、3.85、4.36、3.96。NFE 是声学生成器的函数评估次数。 批判点评：更高 MOS 均分不能写成所有统计口径显著胜出，两个客观指标还略逊基线。无生成教师不等于没有预训练组件，仍用 MelMAE 与声码器；只报告单说话人数据。推理次数应不超过训练深度 K，训练两步的模型直接跑四步会退化。官方代码可访问。 10. Music Rubric：音乐奖励别只盯一个分数 Rubric-Based Optimization for Text-to-Music Generation | 华盛顿大学；艾伦人工智能研究所 | arXiv:2610.03589 关键词：文本到音乐, rubric奖励, 音频语言模型, 后训练 前序问题：提高某一个音乐自动评分，可能牺牲提示词符合度或其他听觉质量。让音频语言模型按多个维度打分是否更稳，也要区分“音乐听起来好”与“速度、调性、乐器确实正确”。 本文贡献：作者用七维自然语言 rubric 评价 prompt 对齐、风格乐器、旋律、节奏、结构、制作和音乐性。MusicGen-small 与 ACE-Step v1 将候选排名转为 DPO 偏好对；ACE-Step 另用 DiffusionNFT 在线优化标量奖励，并比较一次联合评分和逐维评分。Music Rubric 是本文编辑短名。 论文 Figure 1：MusicCaps 上 DPO 后各评估器分数相对未训练模型的百分比变化，正值为好。上排为 MusicGen-small，下排为 ACE-Step v1。每面板对应一个偏好来源：左三列斜线柱按单一自动指标排序，右三列实心柱按音频语言模型 rubric 排序。面板内三柱对应三个评估器，三柱皆正表示无这三项的取舍。各排尺度不同，上排最大柱使用断轴以保持小柱可读；绝对变化见附录表 1、2，基线分数见表 4。 实验效果：附录表 3：ACE-Step 用 Qwen3-Omni 逐维奖励训练 125 次更新后，相对原模型 CLAP、SongEval、Audiobox 分别增加 0.0180、0.1057、0.3385。第 5.4 节的小听测有 7 人、40 条 caption、52 次判断，36 次偏好训练后模型，即 69%，95% 区间 48%–89%；这些是不同口径的证据。 论文 Figure 2：ACE-Step v1 的 DPO 与 DiffusionNFT 比较，每个评分器一面板。面板内三组为 rubric 偏好 DPO（斜线）、一次请求评价全部维度的联合提示 DiffusionNFT、每维度独立请求的逐维提示 DiffusionNFT。每组三柱为与 Figure 1 同色的三个评估器，以相对未训练模型的分数变化百分比表示。所有面板同尺度，对 Qwen2-Audio 最大柱使用断轴；绝对变化见附录表 2、3，基线分数见表 4。 批判点评：评分器和提问方式决定信号是否有效：Music Flamingo 联合评分可出现奖励上涨而外部指标下降，rubric 也没有改善所测调性准确率。短音乐、少量听测与宽置信区间不足以承诺长曲或专家质量；直接属性测量与 rubric 更适合互补使用。本次未找到可核验的作者代码入口。 趋势观察 奖励要定位错误并尊重条件 LoGo 将几何错误定位到三维区域；图像奖励组合按 prompt 意图启用约束，音乐 rubric 则暴露评分器和提示方式的影响。更细的奖励有机会改善生成，但也需要防止对评分代理的过度优化。 一步调用仍包含内部迭代 Depth as Time 把压缩目标推进到网络深度，SpectralCache 从稳定子空间中减少重复计算。参数、执行次数与端到端延迟是三种预算，本文分别给出对应测试条件。 跨模态先验需要明确桥接 DuoMatching 把图像教师接到视频 latent，PMD 把视频宿主知识接到动作流。对齐接口是关键，但附加参数或少步采样不能抹去宿主与训练的成本。 质量应按维度报告 主观偏好、文字符合度、三维一致性和接触质量不一定同步上升。不同论文的 benchmark、生成单位与采样预算不同，这份日报不把分数拼成统一排行榜。 今日讨论 你会优先改善长视频的一致性，还是压缩少步生成的内部计算？ 人工智能炼丹君 整理 | 2026-10-06

AIGC 每日速读|2026-10-05|NeurIPS省七成token保孔洞SILSA 今日 AIGC 论文速览 今日共 10 篇 · 3D生成 1 篇 · 持久世界建模 2 篇 · 视频表征与3D控制 3 篇 · 个性化图像生成 1 篇 · 音频生成 2 篇 · 视频生成评测 1 篇 重点论文标题列表 SILSA（伊利诺伊大学）：省七成token保住孔洞 Oneira（莫纳什大学）：新物体能互动且留下后果 World Observer（KAIST）：镜头外的物体也继续演化 SemanTok（Stability AI）：小模型先学会视频语义 Tacit-TTS（杜比实验室）：免转写克隆语音快十倍 今日论文速览 1. SILSA：省七成token保住孔洞 SILSA: Sliding-Window Slice Latents for Topology-Preserving High-Resolution 3D Generation | 伊利诺伊大学厄巴纳—香槟分校 | arXiv:2610.02201 关键词：图像生成3D, 切片潜空间, Rectified Flow, 拓扑约束 前序问题：高分辨率 3D 生成常先预测活跃体素，再补局部几何；连续曲面被拆成大量局部 token，细杆、孔洞和远距离连接容易断裂。增加体素数能补细节，却同时推高序列长度与训练显存。问题不只是模型画得像不像，还包括生成的网格是否保留原有结构。 本文贡献：SILSA 沿 x、y、z 三轴使用重叠的滑动窗口切片，每个 token 概括一段局部深度窗口。Slice VAE 将带朝向的表面采样编码成切片潜变量，再通过稀疏体积解码器重建网格；Volumetric Anchor Lattice 给三组切片共享的 3D 工作空间。切片级持久同调与相邻切片 Betti 转变损失约束连通分量和孔洞，图像条件 Rectified Flow 则一次生成整组潜变量。 论文 Figure 2：SILSA 总览。沿 x、y、z 轴以重叠切片 latent 表示形状。拓扑感知 SliceVAE 将表面编码为固定的多轴切片 latent，再通过稀疏体积上采样解码为高分辨率网格。图像条件 Rectified Flow Transformer 生成 latent，并以 Volumetric Anchor Lattice 作为共享 3D 记忆协调不同轴。VAE 训练中的切片级持久同调与 Betti 转变损失监督连通分量、孔洞和拓扑一致性。 实验效果：表 3 中固定 384 个 token，对比最紧凑基线 Dora 的 1280 个减少 70.0%；batch size 4、单张 A100 下训练显存 8.7GB，对比 Dora 的 14.6GB 减少 40.4%，端到端推理 0.34 秒/形状，对比 0.82 秒减少约 58.5%。表 1 的 PSNR 为 32.74，SparseFlex 为 30.12；表 2 的 Betti-Err 为 1.582，对比 1.743。arXiv comments 明确标注 Accepted at NeurIPS 2026。 论文 Figure 3：自然场景输入图像的 image-to-3D 生成结果。图中展示 SILSA 从不同输入得到的 3D 形状；这是定性展示，不能仅凭样例推出分布外形状可靠性。 批判点评：这些数字来自不同对照：70% token、显存和延迟以 Dora 为参照，PSNR 与 Betti-Err 的强基线是 SparseFlex，不能拼成对同一模型的全面领先。切片拓扑监督改善结构，并不提供任意形状的拓扑保证；作者也承认分布外结构及信息不足的输入视角会降低保真。值得关注的是表示方式，而不是把单物体结果直接外推到完整场景。 2. Oneira：新物体能互动且留下后果 Oneira: From Open-Ended Generation to Open-World Interaction in Video World Models | 莫纳什大学；大连理工大学；香港中文大学（深圳）；牛津大学；布里斯托大学 | arXiv:2610.01614 关键词：交互式视频生成, 显式世界状态, 状态持久性, 条件视频 前序问题：能生成新房间，不代表能持续与新房间里的东西互动。镜头发现一个新苹果，模型要把它变成可操作对象；把苹果拿走之后，再回头也应看到空桌面。纯视频续写往往把交互当作局部视觉效果，缺少记录事件后果并供后续片段查询的状态载体。 本文贡献：Oneira 用显式世界状态表把视频生成与交互闭环连接。coding agent 读取当前观察和目标，定位实体、规划动作并把结果写回表；探索中发现的新物体也会注册。渲染引擎沿相机轨迹把更新后的表转成粗条件视频，视频生成器结合首帧、可选记忆帧和分块 caption 补齐外观与动作；末帧和更新后的状态进入下一段。它的贡献落在生成可互动且状态连续的视频环境。 论文 Figure 2：Oneira 单片段流程。给定输入图像与目标，coding agent A 读取世界状态表并规划动作 P_k。引擎 E 将每个动作写入表，把更新结果 T_k 沿相机路径 C_k 渲染成粗条件视频 V_k（第 3.2 节）。交互表现为物体框的删除或重新着色；被移动物体的框暂时移除，静止后从生成帧重新注册，新露出的物体也如此。视频模型 G 结合首帧、可选记忆帧、V_k 与分块 caption c_k 生成片段（第 3.3 节），末帧与更新后的表启动下一段。球体仅为示意，条件与生成帧来自同一个 Oneira 片段。 实验效果：表 1 的 InteractionBench 包含 100 个交互案例和 50 条记忆链。Oneira 的交互成功率为 0.78、目标正确率 0.82，LingBot-World-V2 分别为 0.49、0.39；记忆部分 State 通过率 0.80，MiniMax-H3 Ref2VA 为 0.68。图 3 展示三个片段组成的 30 秒链，比较执行交互后转回原处的状态。 论文 Figure 3：三个片段组成的 30 秒链的定性比较。各列上方标出当时的动作，橙色单元格表示 caption 携带交互的 chunk，插图显示 Oneira 的条件视频。红色标签标注 baseline 帧中的失败。Oneira 在指定 chunk 控制两次交互，并在相机转回时维持改变后的状态。 批判点评：状态表使“后果被记住”更明确，却没有让底层视频模型成为物理仿真器。作者列出的动作空间仍是离散的，连续控制和精细接触并未解决；长时域视觉一致性仍受生成器能力限制。100 个交互案例与 50 条记忆链是作者的专用评测，不能等同于开放世界任意操作均可靠。 3. World Observer：镜头外的物体也继续演化 World Observer: Joint Actor-Observer Generation for Persistent World Modeling | 韩国科学技术院（KAIST）人工智能学院 | arXiv:2610.02162 关键词：视频世界模型, 全景观察者, 多视角生成, 镜头外动态 前序问题：视频世界模型通常只生成行动者当前看见的画面。汽车驶出视野之后，没有可见证据约束它继续前进；再次入镜时可能丢失、停住或变成别的车。仅保存旧图像能帮助记住外观，却不一定能维护镜头外持续发生的动态。 本文贡献：World Observer 把“行动”和“观察”拆成两个同步生成流：透视 actor 负责当前视角，全景 observer 持续观察选定区域，二者由共享 DiT 联合生成。共同全景源的 warping 建立几何对应；Observer Sink 从高分辨率初始全景取四个透视参考，帮助物体重返视野时恢复细节。观察者还能放在不同位置，或接收单独条件来控制画面外的事件。 论文 Figure 4：模型总览。（a）World Observer 使用共享 DiT 联合生成 actor 与全景 observer 两条流。（b）Observer Sink 将高分辨率初始全景转换为四个透视参考，以保留精细外观信息。 实验效果：表 1 的真实/合成 OOV 测试中，单观察者 2B 模型的 FVD 为 291.7/196.2，LingBot-World 为 420.0/333.3；OOV-D_gt 为 0.426/0.531，对方为 0.337/0.340。多观察者仅在合成集测试，FVD 为 147.0，但 OOV-D_gt 为 0.528，略低于单观察者 0.531。因此视角增加改善部分指标，并非所有动态指标同步上涨。 论文 Figure 7：与其他模型的定性比较。红框标出目标离开视野前与重新进入视野后的物体。已有模型常丢失物体、冻结其状态或不一致地重建它；World Observer 在视野外间隔后更好地保持物体身份与状态演化。 批判点评：方法目前需要全景条件，作者将从普通透视图补全全景列为后续方向；真实世界多观察者条件稀缺，多观察者优势只在合成集有证据。有限的观察者预算也无法覆盖整个世界。它更像把算力分配到感兴趣区域，而不是获得无限范围的世界记忆。 4. SemanTok：小模型先学会视频语义 SemanTok: Predictable Semantic Tokens for Efficient Autoregressive Video Generation | Stability AI；卡尔斯鲁厄理工学院 | arXiv:2610.00686 关键词：视频tokenizer, 自回归生成, DINO语义监督, 可变长度token 前序问题：自回归视频生成需要先确定场景是什么，再补纹理细节。可变长度 tokenizer 虽能从粗到细输出，已有 decoder-REPA 对齐却可能利用带噪输入满足损失，未必迫使短 token 前缀本身承载语义；小 AR 模型因此仍可能生成类别不对或随时间漂移的画面。 本文贡献：SemanTok 保留 VideoFlexTok 的可变长度训练和 nested dropout，在编码端加入冻结 DINO 特征，并用轻量 Dense DINO 与 Class DINO 读出头，要求每个保留下来的 token 前缀单独预测教师语义。冻结 tokenizer 后，AR 模型按时间优先、由粗到细的顺序预测 token，再由扩散 decoder 还原视频。语义监督直接落在短前缀，而不只落在 decoder 的中间状态。 论文 Figure 2：方法总览。（1）tokenizer 训练：encoder、FSQ 与扩散 decoder 联合训练，nested dropout 使 decoder 能从任意 token 前缀重建视频。SemanTok 保留 VideoFlexTok 的训练方案（橙色），再加入冻结教师的语义监督：教师特征输入 encoder，每个保留的前缀都学习预测这些特征（紫色；细节见图 3）。（2）AR 训练与生成：冻结 tokenizer，AR 模型按时间优先、粗到细的顺序预测 token，步骤（1）的 decoder 将任意生成前缀渲染为视频。 实验效果：摘要与实验分析报告：201M 的 SemanTok AR 模型可匹配或超过约 3.4 倍规模的 VideoFlexTok AR 模型；附录表 4 中相应规模阶梯为 201M 和 679M。正文还报告在相同 AR 模型下，k=16 时每 token 预测约少用 32% 的 bits。图 7 比较同一 Kinetics-600 弹吉他类别的 rollout，201M 的 SemanTok 随时间退化更慢。 论文 Figure 7：SemanTok 在两种 AR 模型规模下保持优势。图中是同一 Kinetics-600 弹吉他类别的 class-to-video rollout。在 201M 模型下，SemanTok 随时间缓慢退化，而 VideoFlexTok 只在 t=1 时清晰。项目页提供视频。 批判点评：“小模型追上大模型”限定在作者的数据、token 预算与指标配置；参数量减少不等于端到端生成耗时同比减少。正文专门指出每帧仅 1 个 token 时不能兼顾全部目标，附录重建表也显示部分 PSNR/SSIM 逊于基线。语义更准和逐像素重建更准是两种目标，部署时仍需按预算权衡。 5. Tacit-TTS：免转写克隆语音快十倍 Tacit-TTS: From Autoregressive Decoding to Masked Prediction for Efficient Transcript-Free Voice Cloning | 杜比实验室 | arXiv:2609.38658 关键词：语音克隆, Masked LM, 非自回归生成, ReFlow蒸馏 前序问题：自回归 TTS 逐个预测语义 token，零样本音色克隆效果好但延迟高。非自回归系统更快，却常要求参考音频的转写；参考是陌生语言、婴儿咿呀或无意义发音时，ASR 生成的错误文本反而污染条件。目标是在不要求参考转写的同时降低生成耗时。 本文贡献：Tacit-TTS 从 IndexTTS2 蒸馏，将 text-to-semantic 阶段替换为 masked 非自回归生成，同时保留预训练的说话人和情绪条件。免训练长度估计结合参考音频语速与目标文本音节数，确定输出长度；连续潜表示和 ReFlow 蒸馏则加速下游 semantic-to-mel 的 flow-matching 渲染器，最后由 vocoder 合成波形。 论文 Figure 2：Tacit-TTS 流程总览。输入为参考音频与目标文本，encoder 提取条件表征；text-to-semantic 模型通过 masked-LM 生成语义 token，semantic-to-mel 模型将其转成 mel 频谱，最后由 vocoder 合成波形。 实验效果：单张 NVIDIA A100 上，作者对超过 5 秒的语音报告相对 IndexTTS2 超过 10 倍加速。图 3 的端到端测试包含参考条件计算：4 秒输出约 9.0 倍、31 秒附近最高约 14.9 倍、125 秒为 11.8 倍。表 1 中 LibriSpeech speaker similarity 为 0.875，教师为 0.870；但 WER 为 5.54，教师为 3.115。参考语言另测试了 8 种语言及非词汇声音。 论文 Figure 3：IndexTTS2 与 Tacit-TTS 的端到端生成时间（包含参考条件计算）随输出时长的变化。使用同一参考片段，以固定段落重复延长输出。虚线表示实时速度；Tacit-TTS 曲线上方数字是相对教师的加速比，插图放大 Tacit-TTS 曲线。4 秒、31 秒附近和 125 秒的示例加速比约为 9.0、14.9 和 11.8 倍，不能当作全数据平均。 批判点评：更快没有消除质量损失：普通中文测试上的音色相似度和内容准确度仍落后于教师。图 3 使用固定段落重复拉长输出，最高 14.9 倍不能写成所有语音平均加速；长序列的全注意力成本也开始侵蚀收益。四个常规数据集的其他基线质量数字来自教师论文，而跨语言与非词汇测试由作者重跑，比较范围应分开理解。 6. 4Director：完整网格让物体转身不丢脸 4Director: Controlling Video World Models with Rigid 3D Geometry | Stability AI；伊利诺伊大学厄巴纳—香槟分校 | arXiv:2610.02160 关键词：可控视频生成, 4D场景, 刚体网格, Motion Adapter 前序问题：2D 框只能指定物体在屏幕上的位置，不能完整表达深度和转向；3D 点或 blob 也缺少完整表面。镜头与物体同时移动时，模型容易每帧重新猜未观测几何，导致物体转了一半、遮挡出错或身份变化。专业创作需要把相机和物体轨迹放进统一的 3D 坐标系。 本文贡献：4Director 从输入图为每个物体一次重建 canonical mesh，每帧只施加一个指定刚体变换。网格、背景点云与相机共享坐标系，用户编排轨迹后渲染成深度视频；可训练 Motion Adapter 将几何条件注入预训练视频模型，后者补充外观、光照与非刚体动态。团队构建含 20,774 个片段的 RealCOD-Rigid，并以身份判断门控 mask IoU，形成 IG-IoU 指标。 论文 Figure 3：4Director 总览。左侧：每个物体只重建一次为完整 canonical mesh，每帧用一次刚体变换移动；网格、背景点云与相机共享坐标系，用户在该坐标系指定物体与相机轨迹，并将场景渲染成深度视频（第 3.1 节）。右侧：可训练的 Motion Adapter 分支将刚体渲染注入预训练视频生成器，由后者补充外观、光照与非刚体动态（第 3.2 节）；训练使用 RealCOD-Rigid（第 4 节）。 实验效果：表 1 中 4Director 的 FVD 为 370.4，SymphoMotion 为 405.4、VerseCrafter 为 484.7；IG-IoU 为 60.4，对应 52.9 和 54.8，camera RotErr 为 3.65°。图 5 对比共同相机与物体控制，显示其更完整地跟随指定转向；图 6 另展示物体离开视野后重返的定性案例。 论文 Figure 5：相机与物体共同控制的定性比较。每个片段顶行展示输入图像和规定的轨迹，其下为四个 baseline、4Director 以及源视频按时间对齐的帧。箭头表示物体朝向，源视频中为绿色、生成视频中为红色。该组案例里只有 4Director 完成源视频的转向；baseline 保留原朝向、只转了一部分、模糊或丢失主体。 批判点评：完整网格减少逐帧几何猜测，却会把错误重建固定进控制条件。论文失败案例中，倒立舞者被当作一个刚体平移，生成结果一直保持初始姿态而没有跳舞，说明刚体轮廓可能压制应有的非刚体动作。IG-IoU 还依赖视觉语言裁判判断身份；作者的 VBench 优势多数在 2 个点以内，应避免把图中单例写成稳定保证。 7. GenCine：相机与物体在3D里一起编排 Generative Cinematographer: Composing Camera and Object Motion in 3D | 约翰斯霍普金斯大学 | arXiv:2610.02180 关键词：视频运动控制, 3D运动handle, XYZ引导图, LoRA 前序问题：同一条 2D 拖拽轨迹可能对应完全不同的 3D 运动；相机和物体一起动时，屏幕坐标更难区分“物体真的转身”和“镜头绕过去”。另一方面，整物体刚体控制过硬，人体、动物或机械臂的不同部分需要分别编排，而不必为每类对象建立物理模型。 本文贡献：GenCine 把单张图提升为可编辑的 3D 场景 scaffold，艺术家在共同世界坐标系里设置相机路径，并以局部 3D handle 控制前景不同部分。背景 XYZ、前景 XYZ 和恒定前景身份颜色图分别表达静态位置、动态位置和跨帧对应；有效性 mask 标记缺失条件。轻量 guidance branch 与 Wan 模型的 LoRA 学习这些控制，从真实视频恢复轨迹并结合合成数据训练。 论文 Figure 3：GenCine 的 3D 控制流程。首先从 RGB 图估计深度与动态 mask，再提升为供动作编排的 3D 场景。艺术家通过 Blender 等 3D 界面，在共同世界坐标系指定相机和物体运动。控制转为背景 XYZ、前景 XYZ 和前景身份图，分别指示静态场景位置、移动 handle 的位置及身份。有效性 mask 区分可用条件与缺失值，动态 mask 标出初始前景。冻结的 Wan VAE 将图编码给视频模型；训练配对从视频运动恢复的条件，推理时同样的图表达艺术家编排的控制。 实验效果：表 1 的 Camera Shooting 上，GenCine 的 TransErr 为 1.00，Wan-Move 为 1.02；受控前景 R-LPIPS 为 0.18，对方为 0.19。Object Interactions 上整体 LPIPS 为 0.35，Wan-Move 为 0.37，但整体 PSNR 为 16.54，略低于 Go-w-Track 的 16.59。图 5 给出艺术家编排运动的定性对比，体现 3D 意图与 2D 投影控制的区别。 论文 Figure 5：艺术家编排运动的定性比较。自上而下为 Living room、Bus 和 Robotic arm；每组按行展示 Wan-Move、VerseCrafter、Go-with-the-Track 和 GenCine。第一列为 3D 控制（GenCine）或共享的 2D 投影（baseline），随后四帧采样各控制区间。实线与虚线分别表示已执行和剩余目标路径，圆点表示当前目标，半透明 mask 表示投影目标区域。 批判点评：主要价值是可表达的控制接口，数值优势相当局部，不支持“全指标碾压”的结论。多个 handle 只是分段刚体近似，不能可靠表示复杂形变；单图深度估计出错、遮挡和超出归一化范围的运动都会影响控制。它与 4Director 各有取舍：局部操作更灵活，但没有完整网格带来的全表面约束。 8. PEARL：从用户历史推理个性化画面 Personalized Image Generation with Reasoning and Reflection | 范德堡大学；Adobe；马里兰大学帕克分校；佐治亚大学 | arXiv:2610.00737 关键词：个性化图像生成, 用户历史, 推理反思, DPO 前序问题：个性化图像生成通常依赖挑选好的参考图片，而真实用户偏好分散在评论、帖子、图片和 metadata 中。把某件商品放到什么环境、某个主题应采用什么风格，需要综合历史线索；检索一张最像的图片并不能完整表达生活方式与审美。 本文贡献：PEARL 将多模态 planner、reflector 与冻结图像生成器串成 reason-reflect 循环：先从历史形成场景计划并渲染，再根据实际图像与历史的不匹配修订计划。训练先蒸馏 silver personalization trajectory，再采用交替策略 DPO，用与用户历史相关的检索奖励优化两种策略。配套 benchmark 区分电商商品的 Personalized Scene Generation 和社交媒体的 Personalized Creative Generation。 论文 Figure 2：Pearl 的训练流程。先用 Silver Personalization Trajectory 做 warm start，再通过 Render-in-the-Loop 优化两种策略。图左的教师产生推理与计划供 planner 和 reflector 蒸馏；图右把两种策略与冻结渲染器串接，按奖励给候选排序、构建偏好对并做交替 DPO 更新。 实验效果：表 1 的 Amazon 场景生成中，H@5 为 0.2297，PMG 为 0.2143；MLLM Overall 为 3.92，对方为 3.48。表 2 的 Instagram 创作生成中，跨类别 R@1 为 0.876，Pigeon 为 0.748，MLLM Overall 为 3.541，对方为 3.334。图 4 将两种任务的指标归一化后汇总，比较完整 PEARL 与移除 reflection 的版本。 论文 Figure 4：消融：Pearl 与 Pearl -Reflection 的比较。该可视化对两种任务的指标进行归一化和汇总，展示保留 reflection 前后的差异；坐标是汇总后的相对值，不是原始 benchmark 分数。 批判点评：用户“喜欢”不等于模型能识别出用户：检索与 MLLM 分数只是偏好对齐的代理指标。作者明确指出电商场景没有每个用户—商品组合的自然真实目标图，只能间接评估；策略训练也只做了一轮交替 DPO。Instagram 的 LPIPS 和 MS-SSIM 并非最优，因此不能把摘要中的平均个性化提升写成所有画质指标普遍提升。 9. PLACE：让双耳声像跟随多模态条件 PLACE: Positional Latent Adaptation via Conditioned Embeddings for Binaural Audio Generation | 杜比实验室；佐治亚理工学院 | arXiv:2610.00630 关键词：双耳音频生成, 空间条件, 低秩latent适配, ILD与ITD 前序问题：音频与画面语义一致，还不一定听得出声音来自左边还是右边。现有空间声音生成器的条件接口常较固定，难以同时接收文本、视频和可选音频。想让耳机中的声像随场景变化，需要条件中的空间信息真正改变生成 latent，而不是只描述声源类别。 本文贡献：PLACE 基于 AudioX，增加 Perception Encoder Core 视频特征，将文本与视频表征对齐以提取空间线索，再用依赖条件的低秩变换调整生成 latent。适配器通过解码音频上的耳间声级差 ILD 和时间差 ITD 损失训练；五个预训练 encoder 与 SAO decoder 冻结，AudioX 通过 LoRA 微调。系统支持不同模态条件组合，而非只处理视频输入。 论文 Figure 1：PLACE 框架总览，蓝色突出视频特征路径，橙色突出文本路径。（a）AudioX 生成 latent，空间条件在冻结 SAO decoder 之前驱动其变换；五个预训练 encoder 与 decoder 全部冻结，AudioX 用 LoRA 微调。（b）投影后的 PE Core 特征在 MAF 模块之前补充 CLIP 与 Synchformer 特征。（c）文本—视频 cross-attention 与联合 self-attention 产生空间特征 H_c-sp。 实验效果：表 1 的 FAIR-Play split 1 上，ITD 误差 0.1077ms、ILD 误差 2.0495dB，ViSAGe 分别为 0.1136ms、2.1306dB；split 2 的 ITD 却较差。表 3 的分布外 T2A 听测平均分为 55.5，SpatialSonic 为 44.8；域内 V2A 为 65.3，对方 ViSAGe 为 44.9。原文只写 Submitted to ICASSP 2027，不能称为会议接收。 论文 Table 3：主观听测表。评分范围为 1–100，越高越好；SC 为语义一致性，SI 为空间感，SP 为空间一致性，Sy 为同步性（T2A 不评此项），AR 为音频真实感，Avg 为所评维度的均值。GT 是真实音频参考，不参与最佳模型加粗；粗体表示每种条件各列最优模型。表中区分域内与分布外 T2A、域内与 Gemini 视频条件 V2A；n 统计评分数。PLACE 在域内 T2A 均分 40.5，分布外 T2A 为 55.5，域内 V2A 为 65.3，Gemini V2A 为 58.4。 批判点评：收益取决于模态与分布。域内 T2A 听测均分仅 40.5，低于 SpatialSonic 的 44.4 和 AudioX 的 41.1；BEWO-1M SS-set 上 FSAD、ITD、ILD 也逊于 SpatialSonic，优势集中在原文定义的 SpatialCLAP 差值指标。听测表中的 n 是评分数，不能当作独立听众人数。空间一致性进步不等于全面音质领先。 10. VTR-Bench：视频逼真了字却还常写错 VTR-Bench: A Systematic Benchmark for Evaluating Visual Text Rendering in Video Generation | 香港城市大学；香港科技大学（广州）；香港科技大学；西湖大学；电子科技大学 | arXiv:2610.01499 关键词：视频生成评测, 视觉文字渲染, WER, 关键帧引导 前序问题：广告、科学演示和界面视频里的文字常承担核心信息。模型能把灯光与动作做得漂亮，招牌仍可能拼错、缺字或小字不可读；只评审美与物理合理性无法发现这些问题。需要把文本正确性与画面任务完成度分开衡量。 本文贡献：VTR-Bench 用 300 个 prompt 覆盖五类场景，对具体文字载体分别转写并计算 WER，同时用每条 prompt 的 20 问 checklist 检查场景与运动要求。作者另外提出关键帧引导生成流程，由 Director agent 根据视觉反馈反复调整图像、首帧及运动计划，再生成视频。主贡献是生成模型评测与改进，符合 AIGC 范围，而不是通用视频理解。 论文 Figure 2：VTR-Bench 总览。左侧：专家设计五种场景类别，引导场景 seed 生成与人工过滤；保留的 seed 用于构造 prompt，再通过参考图生成和 VLM 审查迭代完善，最后人工复核。右侧：生成视频在两个维度分别评估，Video Score 以 20 问 checklist 衡量场景与视频要求完成度，WER 比较针对具体文字载体的 VLM 转写与参考文字，衡量视觉文字保真。 实验效果：主表 1 比较 11 个视频模型，Wan3.0 的整体 WER 最低，为 0.250，Video Score 为 0.849；MiniMax H3 为 0.447/0.756，Seedance2.5 为 0.641/0.791。表 2 中 Qwen3.8-27B 对文字块 WER 的 Pearson 为 0.9541，视频级为 0.9842，支持其与人工转写的相关性。官方代码：VTR-Bench。 论文 Figure 1：即使视频视觉上可信，现有视频模型仍难正确渲染文字。上方是 Seedance2.5 生成的视频；Video Score 是 20 问 checklist 中满足要求的比例，WER 是相对参考文字的词错误率。左下展示视频中的四种文字渲染问题，右下展示 11 个模型在 VTR-Bench 上的整体 WER。 批判点评：WER 是词级编辑距离，0.250 不等于“25% 的视频失败”，也不能推出每个视频都错四分之一。不同模型的分辨率与生成管线不同，排行榜还受评审模型影响；相关性高不意味着每条转写都正确。关键帧 agent 的迭代成本也应单独核算，不能把更高预算的改进当作单次生成能力。 趋势观察 从像素记忆走向状态载体 Oneira 显式记录交互后果，World Observer 持续生成选定区域的视角；两条路线都让镜头外状态获得约束，但尚未证明无限时域或全面物理可靠性。 控制接口先解决几何歧义 4Director 用完整刚体网格，GenCine 用局部运动 handle；它们共同把相机和物体放进世界坐标系，分别在完整几何与形变灵活性之间取舍。 短序列必须携带可用信息 SILSA 的切片潜变量与 SemanTok 的短语义前缀都减少局部 token 负担；这是不同任务中的表示设计趋势，不能把各论文加速数字横向相乘。 评测拆开能力与代价 视频里的字、音频的空间感、用户历史匹配和端到端耗时都需要独立指标。各论文测试集、评分口径和硬件不同，本期不做跨论文统一排行榜。 今日讨论 SILSA 用切片拓扑监督改善单物体孔洞与连通性；面对输入视角不充分或分布外形状，你会优先增加多视角条件，还是设计可验证的拓扑约束？ 人工智能炼丹君 整理 | 2026-10-05

AIGC 基本功|扩散模型的跨步缓存复用-DiffCache AIGC 基本功|扩散模型的跨步缓存复用-DiffCache 同样走完采样器的每一步，能不能少算几次昂贵的去噪网络？跨步缓存把这个问题拆成两件事：复用什么，以及什么时候必须刷新。本文用残差缓存的最小实验解释机制，再对照 DeepCache 和 TeaCache 的真实实现。实验是人工构造的数值系统，不是视频模型的质量或速度复现。 本文承接 DDIM 与高阶采样器、DiT 和 性能建模与 Profiling。默认读者知道采样器会反复调用网络，不要求先读缓存论文。论文版本与官方代码核对日期为 2026-10-05。 01. 为什么需要它 一次视频生成中，潜变量在逐步变化，文本条件通常固定，网络却要一遍遍穿过相同的模块。假如两次调用的深层特征几乎一样，重新计算这部分就可能浪费时间。但“几乎一样”只是观测，不能推出“任意一次都可以省”。运动切换、条件变化和采样末期的细节修整，都可能让陈旧特征的误差显现。 这里最具体的失败场景是固定间隔缓存：先完整算一次，之后连续复用，直到计数器要求刷新。如果变化突然出现在间隔中间，策略不会因为内容变了而提前刷新。反过来，如果某段变化很慢，固定间隔也会做多余的完整计算。问题在于日历式排期没有感知当前输入，周期短会损失收益，周期长会增加近似误差。 本文实验保留全部 40 次状态更新。精确版本执行 40 次完整残差计算；自适应阈值为 0.16 时，只执行 11 次，复用 29 次。终点相对误差为 0.008222。它证明了在这个特定数值系统中确实可以减少计算次数，同时也证明输出发生了变化。它不证明视频质量达标，更不证明真实 GPU 上能得到相同的提速。 缓存适合回答“这个步骤里，哪些计算可以暂时沿用”。减少采样步数则改变采样器的离散路径。两种方法可以组合，但组合后的误差要重新评估：单独用缓存通过了一组样例，不意味着换成少步采样器后仍然通过。 02. 最小可用理解 第一，把网络拆成每步仍要计算的部分，以及准备复用的昂贵部分。第二，保存上次完整计算得到的特征或残差，用便宜的变化指标决定是否刷新。第三，即使命中缓存，当前输入仍然要参与输出，采样器仍然继续更新状态。 以残差形式为例，设当前嵌入是 $h_i$，完整模块输出为 $G(h_i,t_i,c)$。缓存保存的是 $R_i=G(h_i,t_i,c)-h_i$。如果上次刷新发生在 $r$，当前近似模块输出是 $h_i+R_r$。符号 $i$ 表示第几次网络调用，$t_i$ 是这次调用的时间条件，$c$ 是固定的文本等条件；$r$ 是缓存的生成时刻，通常小于当前 $i$。 这三句话的重点是“当前输入加旧残差”。如果直接把整个旧输出拿回来，连当前输入的变化也被抹掉了。残差复用仍然有误差，只是保留了输入的直通更新。DeepCache 的 U-Net 高层特征缓存并不等于这个残差写法，不能把所有缓存方法都称为同一个算法。 03. 数学推导 先定义缓存误差发生在哪里 设 $E$ 是便宜的输入嵌入，$G$ 是昂贵模块，$H$ 是输出头。完整调用写为： $$h_i=E(x_i,t_i,c),\quad R_i=G(h_i,t_i,c)-h_i,\quad y_i=H(h_i+R_i,t_i,c)$$ $x_i$ 是采样器当前的潜变量；$h_i$ 是网络内部的嵌入，不必与 $x_i$ 形状相同；$R_i$ 是昂贵模块对嵌入的修正；$y_i$ 是送回采样器的网络预测。这里的预测可以按模型定义代表噪声或速度，缓存逻辑本身不替模型选择参数化。等式只是代数分解，不要求模型专门训练一个名叫“残差缓存”的层。 命中缓存后，输入嵌入和输出头仍按当前条件计算： $$\widehat{y}_i=H(h_i+R_r,t_i,c),\quad r<i$$ 帽子表示近似计算。比较精确与近似时，先固定当前同一个 $h_i$：误差来自 $R_r$ 替代了 $R_i$，而不是来自状态已经分叉。若输出头在所讨论的局部区域满足 Lipschitz 条件，常数记作 $L_H$，那么： $$\|\widehat{y}_i-y_i\|\leq L_H\|R_r-R_i\|$$ Lipschitz 条件的意思是输入变化不能被这个局部映射无限放大；$L_H$ 是放大上限。本文没有测出真实模型的 $L_H$，这个式子是带假设的分析工具，不是线上质量保证。它告诉我们，缓存内部误差小仍然需要考虑输出头的敏感性。 为什么使用便宜的变化代理 直接计算 $\|R_i-R_r\|$ 能判断缓存是否陈旧，但得到 $R_i$ 就已经做了昂贵计算。为了节省计算，需要先观察一个便宜的量 $m_i$。它可以由当前嵌入与时间条件构造。相邻调用的相对 L1 变化写为： $$d_i=\frac{\operatorname{mean}|m_i-m_{i-1}|}{\max(\operatorname{mean}|m_{i-1}|,\varepsilon)}$$ $\operatorname{mean}$ 对张量所有元素取平均，绝对值逐元素计算，$\varepsilon$ 是防止除零的小正数。两次张量形状一致时，均值之比等于 L1 范数之比。这个值没有单位，反映变化相对之前幅度有多大。分母很小时，它也可能变得敏感，不能把这种数值问题误判成内容剧烈变化。 本文教学实现取 $\varepsilon=10^{-12}$。该保护和后面非负累计属于教学实现的防御性处理；不能据此声称官方代码逐字采用相同逻辑。 最直觉的想法是：如果每一步变化都很小，就一直复用。但缓存对应的是刷新时刻 $r$，不是上一时刻。利用三角不等式： $$\|m_i-m_r\|\leq\sum_{j=r+1}^{i}\|m_j-m_{j-1}\|$$ 这里 $j$ 遍历刷新之后的调用。即使单步变化很小，连续多步也会积累成明显差异，因此策略应保留“自上次刷新以来的变化预算”。这个式子约束绝对变化；把每项分别除以不同的幅度后，不能直接称相对变化之和为严格误差界。 实际决策可以采用累计代理： $$A_i=A_{i-1}+g(d_i),\quad \text{refresh if } A_i\geq\delta$$ $A_i$ 是累计预算，$g$ 将输入变化映射到预估的输出变化，$\delta$ 是刷新阈值。完整计算后把预算归零并保存新残差。TeaCache 使用多项式重标定来改善这种代理；拟合关系是经验估计，不会把统计相关性变成对所有样本成立的数学上界。TeaCache 原文第 3.2–3.3 节 给出了指标与累计决策。 本文取 $g(d)=d$，以便只观察状态机。阈值 0.16 因而只属于本实验的代理尺度，不能迁移成真实模型的推荐阈值。换掉嵌入幅度、时间调制或采样路径，同一个阈值对应的刷新频率就会改变。 一次局部近似如何影响后续轨迹 现在让两条轨迹分别使用精确和近似输出。为便于推导，考虑显式 Euler 更新： $$x_{i+1}=x_i+\Delta s_i v(x_i,s_i),\quad \widehat{x }_{i+1}=\widehat{x }_i+\Delta s_i\widehat{v}(\widehat{x }_i,s_i)$$ $s_i$ 是积分坐标，$\Delta s_i>0$ 是步长，$v$ 是精确向量场，$\widehat{v}$ 使用缓存近似。令 $e_i=\|\widehat{x }_i-x_i\|$ 表示轨迹差异，令 $\eta_i=\|\widehat{v}(\widehat{x }_i,s_i)-v(\widehat{x }_i,s_i)\|$ 表示在近似轨迹当前状态上的局部缓存误差。 先在更新差值中加减 $v(\widehat{x }_i,s_i)$，把“缓存误差”和“输入状态不同”分开。再使用三角不等式，并假设 $v$ 对状态的 Lipschitz 常数为 $L$，得到： $$e_{i+1}\leq(1+\Delta s_iL)e_i+\Delta s_i\eta_i$$ 若初始状态相同，则 $e_0=0$。重复代入可得： $$e_N\leq\sum_{i=0}^{N-1}\Delta s_i\eta_i\prod_{j=i+1}^{N-1}(1+\Delta s_jL)$$ 空乘积取 1。这个展开说明早期误差会通过后续更新传播；最后一次强制刷新只能去掉最后一次局部缓存误差，不能恢复此前已经走偏的轨迹。真实系统可能局部收缩，实际误差小于这个上界；高阶求解器还涉及历史预测，不能把 Euler 的式子直接冒充所有采样器的误差定理。 为什么命中率不能直接当加速比 令 $N$ 是总调用数，$K$ 是完整计算数，$C_f$ 是完整调用成本，$C_h$ 是缓存命中调用成本，$C_o$ 是其他固定开销。则一个简单的成本模型是： $$S=\frac{NC_f+C_o}{KC_f+(N-K)C_h+C_o}$$ 命中调用仍要嵌入、判定、读缓存、运行输出头和更新采样器，$C_h$ 不会自动等于零。缓存张量跨设备读取甚至可能很贵。端到端还包括文本编码、VAE 解码和输出处理，跳过 Transformer 并不会同时省掉这些部分。 本文把 $C_f=1$、$C_h=0.08$、$C_o=0$ 当成教学假设。按实跑统计的 $K$ 代入可以算成本比，但没有用这些假设伪装 GPU 计时。部署时需要测出真实成本，再决定缓存是否值得加入。 04. 代码实现 完整脚本是文末的 cache_demo.py，依赖 NumPy 与 matplotlib，无需模型权重。它构造一个四层非线性残差函数，用固定随机种子产生输入和矩阵。输入形状是 $(B,L,D)=(1,4,16)$：一个批次、四个位置、十六个通道。张量使用 float64，目的是让读者稳定复核误差，不模拟混合精度推理。 脚本里的 cheap_input 对应 $E$，residual 对应 $R$，proxy 对应 $m$，budget 对应 $A$，threshold 对应 $\delta$。输出头取恒等映射。每次用当前 $h$ 加缓存残差得到预测，然后执行状态更新。时间标签从 1 递减到 0，而状态更新的步长固定为 $1/N$；这只是合成系统的定义，没有冒充 DDIM 或真实扩散调度器。 决策的核心代码如下；变量准备、精确对照、绘图及断言都在完整附录中： budget += max(change, 0.0) boundary = i in (0, STEPS - 1) calculate = boundary or budget >= threshold if calculate: saved_residual = residual(h, t) budget = 0.0 output = h + saved_residual 首次调用没有缓存，所以必须完整算。最后一次强制刷新属于本实现的策略。previous_proxy 每一步都更新，saved_residual 只有刷新时更新：把这两件事混淆，就会把“相邻变化累计”写成另一种算法。simulate 每次创建新的状态，避免后一条请求接着用前一条请求的残差。 为了画误差曲线，脚本还在每个步骤额外执行一次精确函数作为离线诊断。这些额外执行没有算进策略的 full_calls；因此实际运行这个带诊断的脚本并不是加速测速。计数回答的是策略本来会执行多少次昂贵计算，图回答的是当前近似轨迹上的局部输出误差有多大。 真实运行环境为 Python 3.11.9、NumPy 2.4.3。基线终点的元素范围为 [-0.791508, 0.614856]。输出如下： shape=(1, 4, 16), steps=40, seed=7 baseline_range=[-0.791508, 0.614856] name full_calls hits endpoint_relative_error assumed_speed_ratio exact 40 0 0.000000 1.000 adaptive_0.08 18 22 0.004939 2.024 adaptive_0.16 11 29 0.008222 3.003 adaptive_0.32 7 33 0.026326 4.149 uniform_4 11 29 0.008672 3.003 All assertions passed; figure=figures/cache_schedule.png 终点相对误差的定义是近似终点与精确终点之差的 L2 范数，除以精确终点的 L2 范数。因此 0.008222 是这个定义下约 0.8222% 的差异，不是 VBench 下降，也不是图像中有 0.8222% 的像素出错。最后一列来自前节假设的成本模型，没有真实延迟单位。 图上半部分每个方块表示一次完整残差计算，空缺表示复用；下半部分是离线诊断得到的局部输出 L2 误差。请先观察刷新是否集中在同一段，再看复用之间误差如何变化。曲线没有用感知质量指标，纵轴不能解读成画面可接受程度。配图由附录脚本生成，数据与上述输出来自同一次实验。 阈值 0.16 与固定间隔 4 都执行了 11 次完整计算，但终点误差略有差异。这是“同样预算也会因刷新位置不同而得到不同结果”的一个实例。它只有一个种子和一个人工系统，不能证明自适应策略在所有输入上优于固定间隔，更不能作为统计显著性结论。 05. 工业级实现对照 DeepCache 原文第 3.3 节 利用 U-Net 的分支结构：当前浅层特征继续更新，较深分支的高层特征从缓存取回并拼接。它缓存的是特定网络位置的特征，并非本文抽象的整段残差。官方 horseee/DeepCache 的 deepcache.py 提供 forward 包装与状态复位；对照时应先找缓存边界，再判断到底省掉了哪些模块。 TeaCache 的 HunyuanVideo 示例 中，teacache_forward 用时间调制后的输入计算变化代理，累计重标定后的变化，并保存 Transformer 主体的输入输出残差。首尾调用完整计算，命中后把旧残差加到当前图像嵌入上；输出层仍然运行。这里对应的是 2026-10-05 实际取回的源码，后续上游重构需要重新核对。 教学版与上述示例的差异很明确：教学版没有文本分支、真实 patchify、注意力或权重，也没有拟合官方多项式；它只验证预算与残差状态机。真实代码还可能把张量变化转成 CPU 标量，这种同步的代价不能从“指标计算量很小”中自动排除。需要把判定开销也纳入测量。 工程上，缓存状态应属于一次请求，而不是一个可被并发请求共享的随意全局变量。prompt、负向条件、guidance、分辨率、帧数、模型权重或调度器变化时，复用旧状态没有语义依据。只检查张量形状远远不够；两个请求可以形状相同、内容完全不同。失败中断后重新开始生成，也要建立新的缓存生命周期。 若模型采用双分支 CFG，必须考虑条件与无条件分支的缓存分别有效。按 $y=y_u+w(y_c-y_u)$ 写，$y_u$ 与 $y_c$ 分别是无条件和条件预测，$w$ 是 guidance 系数。预测误差满足： $$\|\Delta y\|\leq |w|\|\Delta y_c\|+|1-w|\|\Delta y_u\|$$ 因此较大的 guidance 可能放大分支近似误差。这个式子是代数上的工程分析，不声称所有视频模型都执行双分支 CFG；有些采用蒸馏后的 guidance 条件。接入前要先确认实际预测路径，再决定状态如何隔离。 还要区分采样步和网络调用。调度器可能在一个名义步里求值多次，或重访相同的时间标签。缓存的计数器应跟随真实调用语义。如果只拿界面上显示的步数当数组长度，很容易在错误的位置刷新，或者提前把状态清零。应记录每次实际调用的时间标签、是否刷新和缓存来源，再与调度器对齐。 06. 代价与边界 省的是昂贵模块重复计算，增加的是缓存内存、生命周期管理、判定开销和近似误差。保存一个形状为 $(B,L,D)$ 的残差张量，最低存储量为 $BLDb$ 字节，其中 $b$ 是每个元素的字节数；克隆的输入、多个分支及其他缓存还会额外占空间。长视频中 token 数很大，省算力并不自动省显存。 阈值没有通用刻度。代理的归一化方式、拟合数据、模型层、时间条件与采样器都影响其意义。在某模型上有效的多项式可能在另一个模型或调度器上失配。应在目标分布上先记录输入代理与真实残差变化的对应关系，再评估误判，不能只沿用别人仓库里的常数。 端点刷新是一种保守策略，不是一种证明。即使最后一次完整计算，网络读到的潜变量也已经经过缓存轨迹；它不能把积累误差自动洗掉。判断质量时要看整段生成结果，尤其是动作连续性、物体身份、细节与提示词对应关系，而不是只看最后一个调用的缓存误差归零。 已有很少采样步的蒸馏模型可能没有多少安全的复用空间。短轨迹上每次预测都更重要，进一步减少完整网络调用可能迅速损害质量。动态改变条件的交互式生成、频繁切换控制信号的任务，也不应默认共享同一段缓存。先建立可靠基线，才能判断具体组合是否值得部署。 评测时固定权重、prompt、种子、分辨率、帧数、采样器和 guidance，分别测完整网络计算时间与端到端延迟。预热、设备同步、重复测量和尾延迟都要说明；不要把首次编译的基线与已预热的缓存版放在一起比较。质量样例应包含快速运动、镜头切换、文字、遮挡和多主体交互等容易暴露近似问题的内容。 本文给出的误差曲线只能帮助理解缓存的数值行为。没有真实模型权重，没有样本集，也没有测量硬件延迟。因此本文不提供生产阈值，不给出“无损”的结论，也不声称这些 toy 误差能预测真实视频的主观质量。 还要分别检查代理误判的两种代价。代理高估变化会增加完整计算，主要损失效率；代理低估变化会继续使用陈旧残差，主要增加质量风险。这两种错误不能只用一个平均相关系数概括。即使整体相关性很高，少数快速变化的步骤被漏掉，也可能成为最明显的失败样例。应保留逐步记录，把异常视频定位到具体刷新区间，再判断是代理不敏感、阈值过大还是缓存位置选错。 为避免测试集上的阈值被过度优化，可以先用一组提示词选择阈值，再在另一组提示词上固定参数评估。报告平均质量以外，还要记录最差样例以及变化最大的场景。缓存有时能带来某项评分的小幅上升，但近似轨迹改变本身并不保证改进；应通过更多独立样本判断这是随机波动还是稳定效果。不能挑出一段更好看的视频，就把整条路线称作质量提升技术。 缓存决策在不同请求中可能产生不同的完整计算次数，所以服务端延迟也会随内容变化。只报告平均命中率，会遮蔽慢请求的行为；应同时关注完整计算次数的分布和尾延迟。如果业务要求固定延迟，可以限制最长复用间隔或最低刷新次数，但这些额外约束需要重新纳入成本账本与质量验证。 07. 经典论文脉络 DDIM：Denoising Diffusion Implicit Models，2010.02502。它提供理解不同采样路径的基础；跨步缓存要先说明是否保留原有离散调用，再比较误差，不能把省模块与改步长混为一谈。 DeepCache，2312.00858。它把 U-Net 高层特征的跨步复用转成免训练加速方案，主要启发是选择合适的结构边界，而不是对所有中间张量一概缓存。 Pyramid Attention Broadcast，2408.12588。它把视频生成中的注意力复用纳入设计，提示我们不同模块可以有不同刷新节奏。本文只把它作为技术脉络，不复现其性能结果。 TeaCache，2411.19108。它用时间调制输入的变化代理和重标定来选择刷新时刻，把问题从固定周期推进到输入感知的缓存决策。 论文数值也要带条件。DeepCache 的摘要报告 SD v1.5 上 2.3 倍加速与 CLIP Score 下降 0.05；这是作者特定设置下的结果，不能泛化成所有扩散模型都同样受益。原始摘要 支持这组数字。 TeaCache v2 的表 1 中，OpenSora-Plan、65 帧、512×512 的基线延迟为 99.65 秒，slow 配置为 22.62 秒，对应 4.41 倍；VBench 从 80.39% 到 80.32%，差值是 0.07 个百分点。fast 配置在同表报告更高加速，但质量也有不同取舍，所以本文引用 slow 配置，避免把不同配置的最优速度与最优质量拼成一个结果。原文表 1 可直接复核。 这些工作属于相关路线，没有一个统一的阈值或通用缓存张量。先检查缓存边界，再看刷新规则，最后检查采样路径是否改变，是比较它们时更稳定的顺序。方法名称相似、都声称免训练，不代表工程实现可以直接互换。 08. 常见误解 “跨步缓存与 KV cache 是同一种精确复用。” 自回归 KV cache 通常复用固定前缀的计算结果，而扩散过程中潜变量和时间条件在变化。这里复用的是可能陈旧的近似特征，必须单独评估误差。是否等价还取决于模型路径，不能仅凭有个 cache 字段就判断。 “相邻特征相似，所以可以一直复用。” 相邻相似不等于相隔很多步仍相似，更不等于输出质量不变。累计预算关注缓存年龄，刷新机制关注何时恢复完整计算。二者缺一不可。 “阈值 0.16 表示允许 16% 的质量损失。” 阈值只是累计代理的比较值。它不是终点误差、FID、VBench 或主观质量的直接比例。本实验阈值与官方多项式的阈值甚至不在相同刻度上。 “缓存命中后跳过了采样器更新。” 本文所有版本都更新状态 40 次。省掉的是一部分网络计算，当前输入与输出头仍然可以变化。如果代码命中后直接跳过调度器，它执行的是另一种算法。 “最后一次完整计算能补回前面所有误差。” 最后一次局部预测变准确，不等于输入轨迹回到基线。误差传播推导和实验都把这两件事区分开。 “调用次数少三倍，就是端到端快三倍。” 命中步骤、其他固定模块、同步与内存操作仍有成本。本文最后一列只是显式假设的成本比，实际脚本还带额外离线诊断，因此不能拿它的运行时间当加速报告。 09. 动手验证 先把附录完整代码保存为 cache_demo.py，准备 Python 3.10 以上环境，执行： python -m pip install numpy matplotlib python cache_demo.py 脚本按照所在目录生成实验结果文件和 figures/cache_schedule.png。数值应与第 04 节一致；换 NumPy 或底层数值库时，浮点尾数可能略有不同。比对完整计算次数、刷新时刻和误差到所列精度，比要求截图或图片压缩字节完全一致更合适。 首先把阈值设成 0。每个步骤都会刷新，完整计算次数应等于 40，终点应与精确基线逐元素一致。附录已经用断言验证这个条件；如果失败，要先修缓存状态机，不要调阈值掩盖问题。 其次比较 0.08、0.16 和 0.32。在本次固定实验里，完整计算次数逐步减少，终点误差逐步增加。这是一个具体样本的趋势，不是所有系统的单调性定理：刷新位置改变、误差相互抵消、轨迹分叉，都可能让某个中间阈值的结果反而更接近基线。 再比较 adaptive_0.16 与 uniform_4。两者的成本模型使用相同的 11 次完整计算，但时刻并不相同。观察图中误差峰值，不只盯终点一个数。如果想研究预算分配，固定计算次数，再调整刷新位置，比仅仅换一个阈值更容易把原因看清。 最后修改种子或残差函数中时间变化的频率，重新运行整套对照，并保留新的输出。这一操作没有本文预先承诺的性能结果；它用来观察原先代理是否仍能判断残差变化。若输入代理很平缓、真实残差突然变化，就能构造“指标漏报”的反例。把反例加入测试，比只展示一条顺利的曲线更有价值。 实际接入模型之前，还应验证两次独立请求是否有相同基线行为、错误中断是否清理状态、同形状不同条件是否互相污染。本文实验用每次 simulate 独立初始化来验证复位；真实服务还需要针对并发与重入的检查。 10. 延伸阅读 先从 DDIM 与高阶采样器 理解调用路径，再用 DiT 找嵌入、主体和输出头的边界，最后通过 性能建模与 Profiling 实测哪些部分值得省。 可以对照 KV cache 理解缓存有效性，也可继续读 量化 比较另一种减少推理成本的方法。知识树中的少步蒸馏节点仍为 planned；它是下一条相关学习路线，尚无已发布链接。跨步缓存、量化与蒸馏组合时，应重新建立质量和延迟基线。 附录：完整代码 09 节用到的脚本全文如下（cache_demo.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。 cache_demo.py """Deterministic residual-cache toy; Python 3.10+, pip install numpy matplotlib. Run: python cache_demo.py No trained diffusion weights; cost ratios below are accounting assumptions. """ from pathlib import Path import json import platform import numpy as np import matplotlib matplotlib.use("Agg") import matplotlib.pyplot as plt STEPS = 40 SHAPE = (1, 4, 16) SEED = 7 rng = np.random.default_rng(SEED) X0 = rng.normal(size=SHAPE).astype(np.float64) W = rng.normal(size=(16, 16)) / 8.0 V = rng.normal(size=(16, 16)) / 8.0 def cheap_input(x, t): return x + 0.05 * np.sin(2 * np.pi * t) def proxy(h, t): return h * (1 + 0.3 * np.sin(2 * np.pi * t)) + 0.1 * np.cos(2 * np.pi * t) def residual(h, t): z = h for _ in range(4): z = np.tanh(z @ W) return 0.15 * h + 0.4 * (z @ V) + 0.08 * np.sin(6 * np.pi * t) def simulate(threshold=None, period=None): x = X0.copy() previous_proxy = None saved_residual = None budget = 0.0 refreshed, local_errors = [], [] for i in range(STEPS): t = 1.0 - i / (STEPS - 1) h = cheap_input(x, t) m = proxy(h, t) change = 0.0 if previous_proxy is None else float( np.mean(np.abs(m - previous_proxy)) / max(np.mean(np.abs(previous_proxy)), 1e-12)) budget += max(change, 0.0) boundary = i in (0, STEPS - 1) if threshold is None and period is None: calculate = True elif period is not None: calculate = boundary or i % period == 0 else: calculate = boundary or budget >= threshold if calculate: saved_residual = residual(h, t) budget = 0.0 output = h + saved_residual # Offline diagnostic only; extra evaluation is excluded from work accounting. exact = h + residual(h, t) local_errors.append(float(np.linalg.norm(output - exact))) refreshed.append(bool(calculate)) previous_proxy = m.copy() x = x - output / STEPS return {"x": x, "refreshed": refreshed, "local_errors": local_errors} def experiment(): baseline = simulate() rows = [] results = [] settings = [("exact", None, None), ("adaptive_0.08", 0.08, None), ("adaptive_0.16", 0.16, None), ("adaptive_0.32", 0.32, None), ("uniform_4", None, 4)] for name, threshold, period in settings: result = simulate(threshold, period) calls = sum(result["refreshed"]) relative_error = float(np.linalg.norm(result["x"] - baseline["x"]) / np.linalg.norm(baseline["x"])) # Full call = 1 unit; cache hit = 0.08 unit, solely for illustration. assumed_work = calls + (STEPS - calls) * 0.08 rows.append({"name": name, "full_calls": calls, "hits": STEPS - calls, "relative_endpoint_error": relative_error, "assumed_speed_ratio": STEPS / assumed_work, "refresh_indices": [i for i, flag in enumerate(result["refreshed"]) if flag]}) results.append(result) zero = simulate(threshold=0.0) assert np.array_equal(zero["x"], baseline["x"]) assert sum(zero["refreshed"]) == STEPS assert all(r["refreshed"][0] and r["refreshed"][-1] for r in results) assert np.array_equal(simulate(threshold=0.16)["x"], results[2]["x"]) assert all(np.isfinite(r["x"]).all() for r in results) return rows, results, baseline def make_figure(rows, results, destination): fig, axes = plt.subplots(2, 1, figsize=(11, 7), constrained_layout=True) colors = ["#2563eb", "#ea580c", "#16a34a", "#dc2626", "#9333ea"] for y, (row, result) in enumerate(zip(rows, results)): idx = np.flatnonzero(result["refreshed"]) axes[0].scatter(idx, np.full(len(idx), y), marker="s", s=38, color=colors[y]) axes[0].set_yticks(range(len(rows)), [r["name"] for r in rows]) axes[0].set_xlim(-1, STEPS) axes[0].set_xlabel("Sampling call index (0-based)") axes[0].set_title("Squares = full residual computation; gaps = cache reuse") for y, (row, result) in enumerate(zip(rows[1:], results[1:]), start=1): axes[1].plot(result["local_errors"], label=row["name"], linewidth=1.7, color=colors[y]) axes[1].set_xlabel("Sampling call index (0-based)") axes[1].set_ylabel("Local output L2 error") axes[1].set_title("Offline diagnostics on each cached trajectory; no quality metric") axes[1].legend(ncol=2, fontsize=9) axes[1].grid(alpha=0.25) fig.suptitle("Residual caching: refresh decisions and approximation error", fontsize=14) fig.savefig(destination, dpi=150) plt.close(fig) if __name__ == "__main__": rows, results, baseline = experiment() folder = Path(__file__).resolve().parent.parent (folder / "figures").mkdir(parents=True, exist_ok=True) make_figure(rows, results, folder / "figures" / "cache_schedule.png") record = {"seed": SEED, "steps": STEPS, "shape": list(SHAPE), "python": platform.python_version(), "numpy": np.__version__, "baseline_min": float(baseline["x"].min()), "baseline_max": float(baseline["x"].max()), "results": rows, "assertions": "zero-threshold exactness, endpoints, request reset, finite outputs passed"} (folder / "experiment_results.json").write_text( json.dumps(record, ensure_ascii=False, indent=2) + "\n", encoding="utf-8") print(f"shape={SHAPE}, steps={STEPS}, seed={SEED}") print(f"baseline_range=[{record['baseline_min']:.6f}, {record['baseline_max']:.6f}]") print("name full_calls hits endpoint_relative_error assumed_speed_ratio") for row in rows: print(f"{row['name']} {row['full_calls']} {row['hits']} " f"{row['relative_endpoint_error']:.6f} {row['assumed_speed_ratio']:.3f}") print("All assertions passed; figure=figures/cache_schedule.png")
