AIGC 基本功|KV Cache 与自回归视频生成-KVCache
KV Cache 与自回归视频生成
所属方向：推理加速 ｜ 难度：进阶 ｜ 前置知识：自注意力机制的计算与显存账本（attention_basics）、性能建模与 Profiling（performance_profiling）
关键词：KV Cache、显存带宽、自回归生成、因果注意力、缓存驱逐、PagedAttention
01. 为什么需要它
先给三个数，都是本篇附录按明确假设计算的账本；它们不是实际部署峰值显存。
第一个数：一个 token 的 KV cache 是 128 KiB。 按 Meta Llama 模型配置 中 Llama-3-8B 的结构算（32 层、8 个 KV 头、每头 128 维、BF16 两个字节）：每个 token 要缓存 $2 \times 32 \times 8 \times 128 \times 2 = 131072$ 字节，正好 128 KiB。所以一条 8192 token 的序列，KV cache 恰好是 1.00 GiB。这个整数不是巧合，是配置凑出来的——记住它，后面所有账都从它出发。
第二个数：batch=32 时，KV cache 是权重的 2.14 倍。 权重 14.96 GiB，KV cache $32 \times 1.00 = 32.00$ GiB，合计 46.96 GiB。batch 加到 64，合计 78.96 GiB——已经接近本文假设的 80 GiB 总预算，其中约 81% 是 KV cache；还未计入激活、临时空间与框架开销。实际 A100 型号标称 80 GB，可用字节应以设备查询为准，不能把理想 80 GiB 预算当作部署保证。你以为你在被权重压垮，其实在被缓存压垮。
第三个数：一组视频假设会产生 52.7 GiB 的 KV。 假设沿用上面的 Llama 结构、缓存全部历史、不做额外 latent patch 化：5 秒 24fps、时间维 4 倍压缩、空间 8×8 压缩，是 30 帧 × 14400 token = 432000 token，按同样的 128 KiB/token 算就是 52.73 GiB——还没算权重，一条视频就吃掉大半张卡。10 秒 105.47 GiB，30 秒 316.41 GiB。这是展示量级的假想配置，不是真实视频模型的统一用量；VAE、patch、窗口与模型层数都能改变它。
玩具 decoder 的全量重算与缓存增量解码还展示了一点：计算量减少不等于同倍数加速。修正了密集注意力 FLOPs 计数、输出头计数和最后一次无用 decode 后，当前代码解析比为 105.61 倍，本次 NumPy 墙钟为 10.29 倍。Python 调度、临时数组、重复 KV 头和小矩阵效率都会影响耗时，单靠这个比值不能认定差额全来自内存带宽。
02. 最小可用理解
三句话：
- 机制：因果注意力里，每层位置 $j$ 的 key 和 value 由固定前缀 $1\ldots j$ 的隐藏状态决定，跟它后面来了什么 token 无关。所以生成第 $t$ 个 token 时，前 $t-1$ 个位置的 K、V 和上一步完全一样——把它们留在显存里，每步只算新 token 自己的那一个 query、一对 K/V。用空间换时间，空间就是 KV cache。
- 成本：省的算力是真实的（每步从 $O(S^2)$ 降到 $O(S)$，整段生成从 $O(S^3)$ 降到 $O(S^2)$），长上下文下注意力常受访存约束。理想融合的单 query 注意力有 $I=2g/p$，但实际瓶颈还取决于 batch、kernel、缓存命中、并行与硬件，decode 仍有投影和 FFN 运算。同时缓存自己按 $2 L n_{\text{kv}} d p$ 字节每 token 线性膨胀，长上下文和视频场景下反过来成了显存的主宰。
- 效果与代价：文本场景它是推理加速的第一功臣；视频自回归场景 token 数大两个数量级，于是问题从「要不要缓存」变成「怎么让缓存装得下」——分页管理、GQA、缓存量化、块级因果，全是被这个量级逼出来的。
03. 数学推导
3.1 因果注意力里，什么是死的
自注意力一步的计算是
$$\mathrm{Attn}(Q, K, V) = \mathrm{softmax}\left( \frac{Q K^{\top}}{\sqrt{d}} + M \right) V$$
其中 $M$ 是因果掩码，$M_{ij} = 0$（$j \le i$）或 $-\infty$（$j > i$）。关键在 $Q$、$K$、$V$ 是怎么来的：第 $i$ 个位置的 query、key、value 是
$$q_i = W_q x_i, \quad k_i = W_k x_i, \quad v_i = W_v x_i$$
这里的 $x_i$ 是该层输入隐藏状态，不是只含第 $i$ 个 token 的原始 embedding。在多层 decoder 中，它已经聚合了前面位置的信息。正确的论证是逐层归纳：固定权重、位置、条件与推理随机性后，因果掩码保证历史位置不能看未来；追加 token 不会改变旧位置的隐藏状态，所以其 K/V 可复用。此处 $t$ 表示正在处理的输入位置，$j<t$ 的缓存已存在，$q_t,k_t,v_t$ 是本步新计算的量。改变前缀、RoPE 位置、条件、模型权重或噪声等级，都可能使旧缓存失效。
所以增量解码的正确姿势是：
$$o_t = \sum_{j=1}^{t} \mathrm{softmax}_j \left( \frac{q_t k_j^{\top}}{\sqrt{d}} \right) v_j$$
注意这个式子里只有 $q_t$、$k_t$、$v_t$ 是新的，$k_j$、$v_j$（$j < t$）全部从缓存里读。softmax 的分母也只在这一行上归一化——不需要重算别的行，因为别的行的输出早就有了，而且以后也不会变。
这里有一个值得停一下的对比：训练时我们并行算所有位置，$Q K^{\top}$ 是一个 $S \times S$ 的矩阵；decode 时一次只有一个 query，$Q K^{\top}$ 退化成一个 $1 \times t$ 的向量。同一个算子，在两个阶段里形状完全不同，这让长 prefill 通常更容易利用矩阵计算资源，而单 token decode 的注意力通常更容易受带宽或并行度限制，仍需实测确认。
顺带回答一个常见疑问：为什么缓存的是 K 和 V，而不是 Q？因为它们的生命周期不同。$q_t$ 在这一步算完、和缓存做完内积之后就没用了——下一个 token 不会再来问它；而 $k_j$、$v_j$ 是「将来所有 query 都要来查一遍」的公共数据，未来第 $t+1$、$t+2$ 步的注意力都要用。缓存的对象必须是「写入后不再变、且会被反复读」的东西，这正好是 3.4 节那个算术强度问题的另一半来源：省下的是重算 K/V 的算力，付出的是每步把这块只读数据整个搬一遍的带宽。
3.2 省了多少算力
先算不用缓存的账。每一步要对长度为 $t$ 的前缀做一次完整因果前向，注意力部分是 $O(t^2)$；生成 $S$ 个 token 总共是
$$\sum_{t=1}^{S} c \cdot t^2 \approx \frac{c \, S^3}{3}$$
用缓存之后，每步只算一个新 query 对 $t$ 个缓存条的注意力，是 $O(t)$；总共
$$\sum_{t=1}^{S} 2c \cdot t \approx c \, S^2$$
按上面这套只计有效因果三角的常数约定，比值趋于 $S/3$，不是 $2S/3$。若全量实现先计算完整 $t\times t$ 分数再掩码（本文 NumPy 就是这种实现），它做了约两倍的注意力乘加，比值才趋于 $2S/3$。这两个系数对应不同实现，不能混在一起。
投影与 FFN 的账不同：全量路线每步重算前缀各 token，累计为 $O(S^2D^2)$；缓存路线累计为 $O(SD^2)$，$D$ 为隐藏宽度。注意力累计阶数则分别是 $O(S^3D)$ 和 $O(S^2D)$。有长度 $P$ 的 prompt 时应从 $P$ 开始求和，生成 $G$ 个输出只需一次 prefill 加 $G-1$ 次 decode，因为 prefill 已给出首个预测。附录的解析计数按实际密集 NumPy 矩阵乘与每步单个输出头计数，省略 norm、softmax 等逐元素操作。
3.3 缓存自己要多大：显存公式
每生成一个 token，要在缓存里留下这一层的 $k_t$ 和 $v_t$。数一数字节数：
$$B_{\text{tok}} = \underbrace{2}_{K,V} \times \; L \times n_{\text{kv}} \times d \times p$$
$L$ 是层数，$n_{\text{kv}}$ 是 KV 头数（GQA 下小于 query 头数 $n_q$），$d$ 是每头维度，$p$ 是 dtype 字节数（BF16 是 2）。这个公式里没有 S——每个 token 的缓存占用与上下文长度无关，缓存总量才随 $S$ 线性增长：
$$B_{\text{kv}} = B_{\text{tok}} \times S \times B_{\text{batch}}$$
代 Llama-3-8B（$L=32$，$n_{\text{kv}}=8$，$d=128$，$p=2$）：$B_{\text{tok}} = 131072$ 字节。8192 token 一条序列 = 1.00 GiB；batch=32 就是 32.00 GiB，是 14.96 GiB 权重的 2.14 倍。如果换成 MHA（$n_{\text{kv}} = 32$），每个 token 变成 512 KiB，batch=32 时 128 GiB——GQA 在这里把 KV 显存降低 4 倍，也会减少 K/V 投影计算；query 头上的注意力乘加不同比例下降。
这张图要看什么：左图是 batch 从 1 扫到 128 时显存账本的构成（seq=8192），深蓝是权重、橙红是 KV cache、浅蓝是激活和余量，红色虚线是 80 GiB——注意从 batch=32 开始橙红就盖过深蓝，计入示意的 4 GiB 余量后 batch=64 已超过 80 GiB 预算、batch=128 直接越界，增长主要来自 KV cache。右图固定 batch 看 KV cache 随序列长度的增长（对数-对数坐标），三条线都是斜率 1 的直线（线性增长），紫色虚线（MHA）比橙色（GQA batch=8）高一截；61 GiB 灰线表示扣除假设权重和余量后的缓存预算，曲线与它的交点给出该简化预算下的长度上限。
3.4 算术强度：为什么上下文再长，decode 也快不起来
这是全篇最要紧的一节。上一篇（性能建模）说过，一个操作的算术强度 $I$ = 算力 / 访存字节数，它和硬件的山脊点（ridge point）比一比，就知道这个操作是算力受限还是带宽受限。
先只看理想融合的单 query 注意力，假设每份 KV 从所分析的存储层读一次，并在一组 query 头之间共享，忽略 Q/O 和中间量：对每个 query 头，$QK^{\top}$ 是 $1 \times d$ 乘 $d \times S$，$2 S d$ FLOP；再加权和 $AV$ 同样 $2 S d$ FLOP。$n_q$ 个头合计 $4 n_q d S$ FLOP。访存呢？要把 K 和 V 的缓存全部读一遍：$2 n_{\text{kv}} d S p$ 字节。两者一除：
$$I_{\text{dec}} = \frac{4 \, n_q \, d \, S}{2 \, n_{\text{kv}} \, d \, S \, p} = \frac{2 g}{p}, \quad g = \frac{n_q}{n_{\text{kv}}}$$
$S$ 在这个理想模型中约掉了。 算术强度不随 $S$ 变化，但实际效率可能随上下文而变：短序列并行不足，长序列跨越缓存容量，kernel 的分块和归约成本也会变化。而且注意力之外仍有读权重、投影与 FFN，不能用一个注意力公式概括完整 decode。
代数字（BF16，$p=2$，$I = g$）：MHA（$g=1$）的 $I = 1$ FLOP/byte；Llama-3 的 GQA（$g=4$）是 4；MQA（$g=32$）是 32。而 A100 的山脊点是 $312\ \text{TFLOP/s} \div 2.04\ \text{TB/s} = 153$ FLOP/byte。这些理想强度低于该 BF16 山脊点，提示带宽约束；实际 kernel 还可能受并行度与延迟约束。 下图把本机 FP32 微基准（1201.61 GFLOP/s、71.89 GB/s）与 A100 80GB SXM 官方规格 的 BF16 理论峰值分别作为屋顶。CPU 与 GPU 使用不同 dtype，因此同一 $g$ 的 CPU 理想强度为 GPU 的一半。

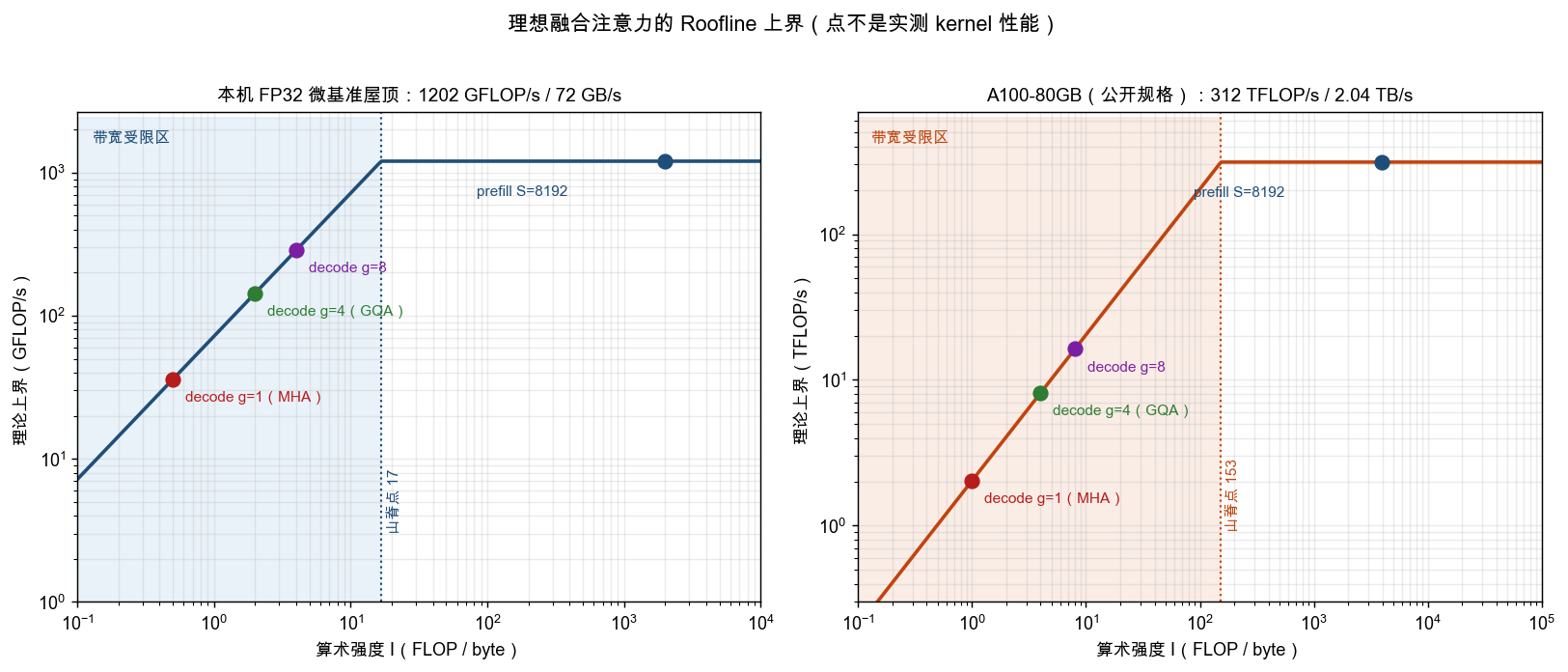

图中各点是把解析强度放到屋顶上计算出的上界，不是测得的 attention 性能。本机屋顶来自大矩阵和流式数组微基准，不保证小算子能达到。改变 GQA、精度、融合、序列并行或多 query 批处理都可能改善性能；MLA 有自己的压缩结构，不能简单当成增大 $g$。
长 prefill 一次处理多个 query，更容易复用权重和 KV，因此通常有更高强度。附录使用 $2NS$ 近似投影计算量（$N$ 为参数量），并假定每层激活搬运为 10*S*D*p，得到示意强度 3973.9 FLOP/byte（BF16）。这是粗略模型，不是逐算子的显存流量测量；输入很短、注意力未融合、张量并行通信或低效 kernel 都可能改变实际瓶颈。不能仅凭这个数断言 prefill 必定吃满 GPU。
这个视角还能直接写出 decode 一步的耗时下限。若权重与全部 KV 每步都需从 HBM 读取，字节数除带宽给出一个下界；还须同时满足 FLOPs/算力下界：
$$T_{\text{step}} \ge \frac{W + B_{\text{batch}} \, B_{\text{tok}} \, S}{\mathrm{BW}}$$
$W$ 是权重大小（每步都要读一遍，batch 摊薄），$B_{\text{batch}} B_{\text{tok}} S$ 是全部序列的缓存（batch 摊不了）。代 Llama-3-8B、seq=8192、A100 的 2.04 TB/s：batch=1 时 $(14.96 + 1.00)$ GiB 除以带宽得 8.4 ms，也就是单流吞吐的上限约 119 token/s——仅是单设备、该精度、该访存假设下的上界；权重量化、共享前缀、投机解码、多设备等会改变假设。第 6.1 节进一步说明 batch 对这个模型的影响。
04. 代码实现
核心是三段：完整前向（prefill）、单步（decode）、以及承载它们的缓存。下面是 kv_cache_lab.py 的主干，完整版在文末附录，纯 numpy 可跑。
def attn_full(Q, K, V):
"""完整因果注意力。Q:[S,Hq,Dh] K/V:[S,Hkv,Dh] -> [S,Hq,Dh]"""
S, Hq, Dh = Q.shape
g = Hq // K.shape[1]
Kk = np.repeat(K, g, axis=1) # GQA：把 kv 头复制 g 份对齐 q 头
Vv = np.repeat(V, g, axis=1)
logits = np.einsum("qhd,khd->hqk", Q, Kk) / np.sqrt(Dh)
mask = np.triu(np.ones((S, S), dtype=bool), 1)
logits = np.where(mask[None, :, :], -np.inf, logits)
logits = logits - logits.max(axis=-1, keepdims=True)
p = np.exp(logits)
p = p / p.sum(axis=-1, keepdims=True)
return np.einsum("hqk,khd->qhd", p, Vv)
def attn_step(q, K, V):
"""decode 一步：一个 query 对长度 S 的缓存。q:[Hq,Dh] K/V:[S,Hkv,Dh] -> [Hq,Dh]"""
Hq, Dh = q.shape
Kk = np.repeat(K, Hq // K.shape[1], axis=1)
Vv = np.repeat(V, Hq // K.shape[1], axis=1)
logits = np.einsum("hd,khd->hk", q, Kk) / np.sqrt(Dh) # [Hq,S]，只有一行
logits = logits - logits.max(axis=-1, keepdims=True)
p = np.exp(logits)
p = p / p.sum(axis=-1, keepdims=True)
return np.einsum("hk,khd->hd", p, Vv)
def block_step(x_new, w, cache, pos, cfg=CFG):
"""decode 一步：只算新 token，并把它的 K/V 写进缓存的 pos 位置。"""
D = x_new.shape[1]
hq, hkv, dh = cfg["n_q_head"], cfg["n_kv_head"], cfg["d_head"]
h = rmsnorm(x_new)
q = (h @ w["wq"]).reshape(hq, dh)
k = (h @ w["wk"]).reshape(hkv, dh)
v = (h @ w["wv"]).reshape(hkv, dh)
cache["k"][pos] = k # 写缓存：只有这一步是新算的
cache["v"][pos] = v
o = attn_step(q, cache["k"][:pos + 1], cache["v"][:pos + 1]).reshape(1, hq * dh)
y = x_new + o @ w["wo"]
y = y + np.maximum(y @ w["w1"], 0.0) @ w["w2"]
return y变量名和 03 节的符号一一对应：Q/K/V 是 $Q$、$K$、$V$，Hq/Hkv 是 $n_q$、$n_{\text{kv}}$，g 就是 GQA 的分组数 $g$，pos 是当前长度 $t$。缓存预分配成最大长度（prompt + gen），KV 更新按下标原地写入；注意力仍创建临时数组，并用 np.repeat 实际复制 KV 头，因此它没有实现理论分析所假定的完美 GQA 访存复用。
修订后的代码在本机运行得到（时间随机器、BLAS 和负载变化）：
生成 token 一致数：192 / 192
最后 logits 最大绝对误差：7.344e-06
相对误差：4.028e-07
无缓存矩阵乘 FLOPs：1.3005e+11
缓存矩阵乘 FLOPs：1.2314e+09
解析比值：105.61x
无缓存 / 缓存墙钟：6.986s / 0.679s
本次加速比：10.29x全量与增量在精确算术下等价，FP32 累加顺序会带来小误差。真实模型若候选 logits 很接近，舍入也可能改变 argmax，所以不要求所有模型都逐 token 位级一致。附录固定种子玩具例子对序列与误差都加了断言。本例省略位置编码，用于验证缓存数据流；RoPE 和视频块缓存的正确性还需要另行验证。
解析 FLOPs 与墙钟的差额只说明实现效率不同。若要确认带宽瓶颈，还需测实际带宽、kernel 时间、线程设置和缓存命中，不能由加速比倒推出原因。
05. 工业级实现对照
HF transformers：动态缓存与静态缓存是不同路径。 cache_utils.py 的 DynamicLayer.update（以 2026-10 的实现为准）是这么追加一个 token 的：
self.keys = torch.cat([self.keys, key_states], dim=-2)
self.values = torch.cat([self.values, value_states], dim=-2)torch.cat 每一步都分配一块新内存、把旧缓存整个抄过去。缓存越大这一步越贵，到长上下文时光是拷贝就吃掉不少带宽——而带宽恰恰是 decode 最缺的东西。它换来的是简单：形状任意增长、随便 crop、随便回滚，对 batch=1 的研究代码完全够用。我第一版玩具实现也是这么写的，后来才意识到「预分配 + 下标写入」差在哪：一个把带宽花在拷贝上，一个把带宽花在读缓存上，前者是纯浪费。
同一份 cache_utils.py 还提供 StaticLayer，预分配后原地更新；不能把动态 torch.cat 描述为 transformers 唯一方式。动态拼接与按最大长度预留是两种不同策略，前者可能复制和碎片化，后者有未用容量。
vLLM：把缓存当成页来管。 当服务请求长度不确定时，按最大长度预留可能浪费容量。vLLM（PagedAttention，arXiv:2309.06180）的解法是把操作系统管内存的那一套搬过来：缓存切成固定大小的块（block），每条请求维护一张块表（block table），逻辑上连续、物理上散落。vLLM v0.16.0 的 FlashAttention 后端文档 中可检查 FlashAttentionImpl.forward、key_cache, value_cache = kv_cache.unbind(0) 与 block_table 的使用。缓存张量布局会随版本和后端变化，不能把某个 2 * head_size 排列写成 vLLM 的统一规定。稳定的设计要点是逻辑块映射到物理块，kernel 按块表寻址，新增 K/V 按 slot 映射写入；prefill/decode 通过长度等元数据区分。
分页到底值多少？附录 paged_alloc.py 在同一个 61 GiB 预算下做了模拟（Llama-3-8B，块 16）：
--- 负载：长度均匀 512~4096 ---
策略 并发请求 占用 真实用到 利用率
连续预留 122 61.00 GiB 34.52 GiB 56.59%
分页(块16) 214 60.85 GiB 60.67 GiB 99.70%
并发提升 : 1.75x
--- 负载：重尾：八成 256~1024 ---
连续预留 122 61.00 GiB 18.37 GiB 30.11%
分页(块16) 405 60.79 GiB 60.42 GiB 99.40%
并发提升 : 3.32x浪费的两半也拆开了：连续预留平均每条请求浪费 223.26 MiB（预留 4096、平均只用 2310），分页只有 0.93 MiB（最后一个块没填满），239 倍。分页确实减少预留浪费和碎片，未改变有效 KV 每 token 的字节数。这里是静态容量模拟：1.75~3.32 倍是可容纳请求数之比，不是测得的吞吐倍数；尚未模拟到达、释放、动态增长和调度。

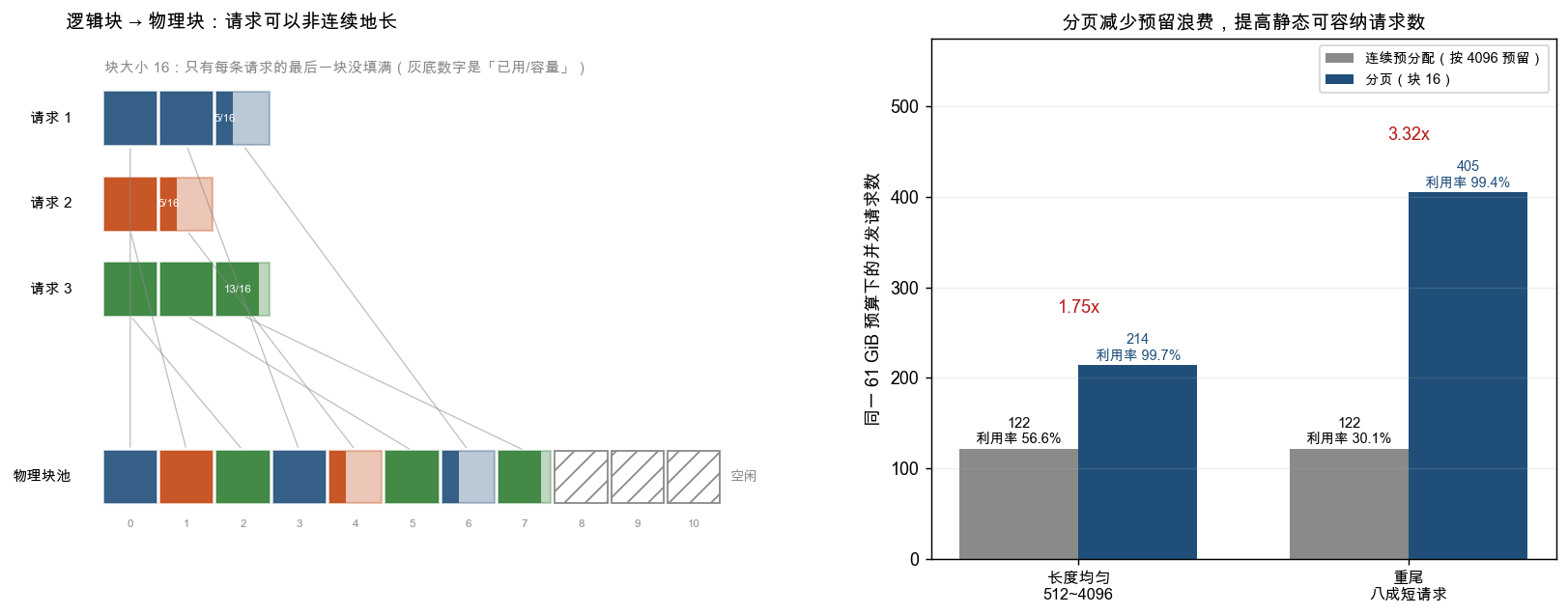

这张图要看什么：左图是分页的时空图，上面各行是每条请求的逻辑视图（块连续），下面一行是物理块池（按申请顺序排列，颜色表示属于谁）——灰色细线从逻辑块指向它真正的物理块，能看到同一条请求的块在物理上是散的；块里的灰底数字是「已用/容量」，只有每条请求的最后一块没填满。右图是两种策略在同一预算下的并发数，灰色（连续预留）在重尾负载下利用率只剩 30%，蓝色（分页）两种负载都在 99% 以上。
还有一个 decode 特有的并行技巧。 prefill 可以把 $S^2$ 的注意力摊到很多 SM 上，decode 只有一个 query、$S$ 个 key——并行度天然不足（FlashDecoding 的出发点）。做法是把序列维切成几段，各段独立算局部 softmax 再合并（online softmax 的分治），用更多并行度换带宽利用率。这与 3.4 节的结论一致：decode 的问题是算术强度低，切序列不改变 $I$，但能把空闲的算力单元动员起来去搬字节。
生产部署还要考虑块表处理、CPU 调度、编译与内核启动开销。分页增加了寻址和管理成本，是否获益取决于请求负载，不能只看有效容量。
06. 代价与边界
6.1 batch 摊权重，但独立请求的 KV 随 batch 增长
在第 3.4 节的带宽模型里，一批请求共享一次权重读取，而各自拥有不同 KV。若上下文相同，batch 增大时总 KV 字节数线性增长；单步吞吐上界是 $B_{\text{batch}}/T_{\text{step}}$，不会无限线性增加。共享前缀、不同长度调度、投机解码和张量并行会改变这张账，需重新列出复用假设。
6.2 分页不改变有效 KV 大小，但减少浪费
块大小越小，最后一块的空槽通常越少，块表却越长。若长度模块大小的余数均匀，块大小 $b$ 的平均空槽是 $(b-1)/2$，不是无条件精确的 $b/2$。本例平均长度约 2310，16/32 token 块的空槽比例约 0.32%/0.67%；真实工作负载与 kernel 对齐要求应共同决定块大小。分页能让原本浪费的显存参与服务，也支持一些共享场景；batch=1 同样可能减少预留容量，但未必带来明显延迟收益。
6.3 视频缓存：因果掩码只是必要条件之一

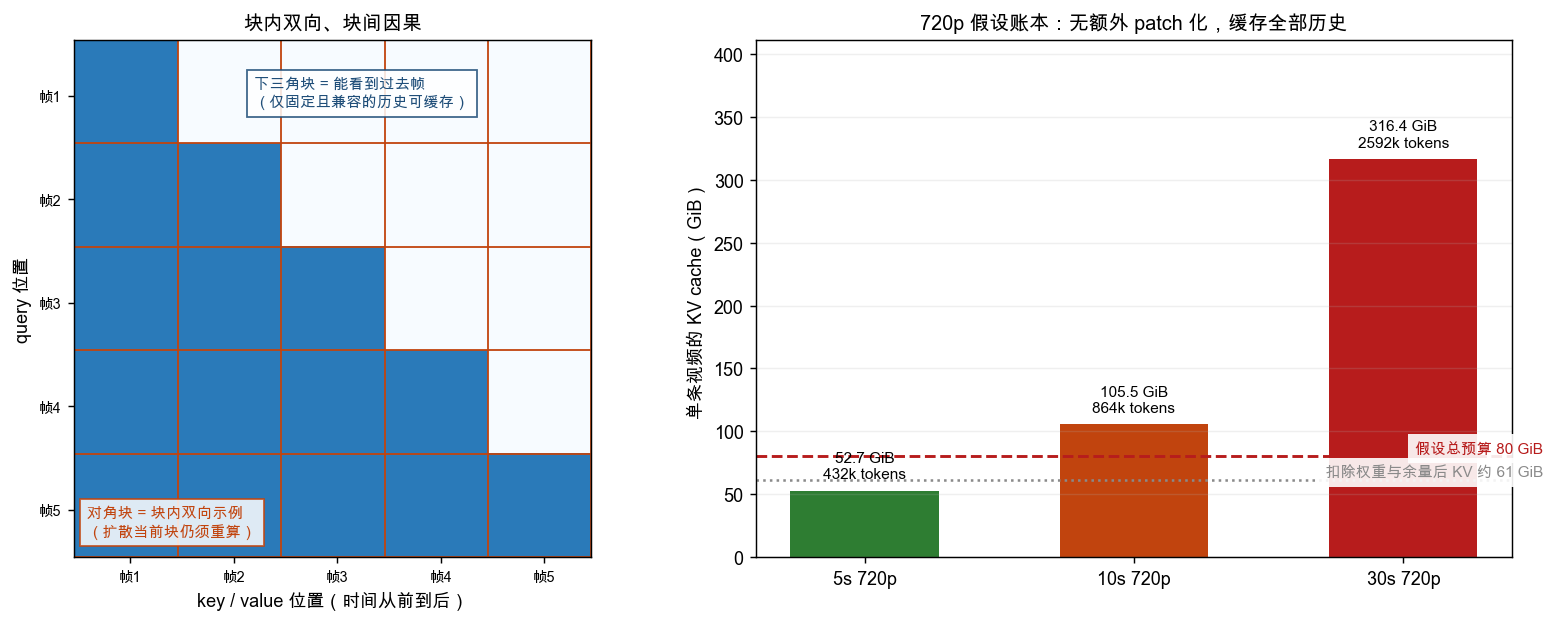

一些自回归视频系统按帧或块推进，块内双向、块间因果；另一些按离散 token 生成或采用不同的窗口。下图仅展示一种块因果结构：
图中右上角为空表示不能读未来块，对角块为满表示当前块内双向。允许读取历史，不等于历史 K/V 在所有去噪步都不变。 当前块的噪声状态随去噪变化，其 K/V 通常必须重算；历史块只有在输入、位置、时间/噪声条件、模型权重均固定且架构允许时才能精确缓存。若历史也被重新加噪或全局时间条件改变，需按模型缓存策略重建，不能直接套文本 decoder 的永久缓存假设。
本例假设 720p、空间压缩 8×8、时间压缩 4×、每 latent 位置一个 token、全历史保留，并套用 Llama-3-8B 的缓存结构；5/10/30 秒分别为 52.73/105.47/316.41 GiB。额外 2×2 patch 化会让空间 token 数约为四分之一；因果 VAE 的首帧约定、边界取整、滑动窗口、层数与头数还会继续改变数字。一帧的 1.76 GiB 是这组假设的计算结果，不是视频模型的普遍常数。
语义块和分配块不必相同。 一帧可包含很多物理缓存页，原有 token 分页机制仍可复用；需要调整的是掩码、批处理和缓存生命周期。不能仅凭帧内双向就断言块表必须整帧分配，或元数据一定压垮 CPU。
位置必须保留逻辑含义。 3D RoPE 需要时间/高/宽坐标，不能只用缓存里的 token 条数推断它们。滑窗驱逐后，存储长度尤其不等于全局逻辑位置，需单独维护 position_ids 或绝对偏移。丢缓存并不删除已输出的视频帧，只会改变未来生成能读到的上下文，可能影响长时一致性。
量化、驱逐、压缩各有条件。 理想地把 KV 每元素字节从 2 降到 1，载荷减半，但总存储还包括量化 scale、元数据和工作区。FP8 不同格式有不同动态范围，离群值与精度误差要验证，不能只按「减半」判断能部署。MLA 是训练时设计的潜在注意力结构，不是给任意既有模型套一个无损压缩器；滑窗或驱逐会改变可见历史。
6.4 证据的范围
本篇证实了玩具文本 decoder 的缓存等价性，计算了指定配置的显存账，并做了静态分页容量模拟。Roofline 给出假设下的上界，未测 A100 kernel，未实现完整视频去噪缓存，也没有证明任何真实视频模型必须采用某个驱逐策略。CPU FP32 微基准、GPU BF16 理论峰值与 NumPy 教学实现的访存行为要分开理解。
07. 经典论文脉络
- Attention Is All You Need（arXiv:1706.03762）——decoder 的因果结构允许缓存固定历史，缓存是利用因果结构减少重复计算的常见优化，并非数学正确性所必需。
- Fast Transformer Decoding: One Write-Head is All You Need（arXiv:1911.02150，MQA）——系统讨论了 decode 的瓶颈是带宽而非算力，并把所有 query 头共享一对 KV 头，把缓存压到 $1/g$。贡献是把「算术强度」这个视角带进了推理优化。
- GQA: Training Generalized Multi-Query Transformer Models from Multi-head Checkpoints（arXiv:2305.13245）——MQA 掉点太狠，这篇用「分组共享 + 上游检查点升级」折中：8 个 KV 头保住大部分质量，缓存仍压到 1/4。具体分组数与是否采用 GQA 随模型规格而异。
- FlashAttention（arXiv:2205.14135）与后续的 FlashDecoding——前者说明注意力可以不把 $S \times S$ 矩阵写回显存（本系列已写过）；后者把 decode 的序列维切开并行，专治「一个 query、一长串 key」的并行度不足。它们改善不同形状的 IO 与并行效率，但不保证始终达到理论带宽。
- Efficient Memory Management for Large Language Model Serving with PagedAttention（arXiv:2309.06180，vLLM）——把虚拟内存的分页思想搬进 KV cache，解决「输出长度未知导致的预留浪费与外部碎片」，本篇 05 节用自设负载模拟预留浪费，不是论文 benchmark 的直接复现。这是推理服务从「单条请求优化」走向「系统优化」的分水岭。
- 两条缓存压缩路线的起点：StreamingLLM（arXiv:2309.17453）发现「开头几个 token + 最近窗口」就能稳定外推，给出了驱逐策略的最简形式；DeepSeek-V2 的 MLA（arXiv:2405.04434）则把 K/V 联合投影到低秩隐空间再缓存，压缩比远超 GQA。前者改变可见上下文，后者是在训练中学习的注意力参数化，都直接对应 6.3 节视频场景里那道「丢什么、怎么丢」的选择题。
08. 常见误解
误解 1：「算力少 100 倍就一定快 100 倍。」 墙钟还受 kernel、调度、带宽和分配影响，加速比需实测。上下文变长使缓存路线自身更慢，但相对全量重算的加速比可能反而增大，不能说必然恶化。
误解 2：「所有 decode 都是纯访存。」 低 batch、长上下文的注意力常受带宽限制，但整体 decode 还有投影、FFN、通信与 CPU 开销。先用 profiler 定位。
误解 3：「GQA 只影响质量。」 它减少 KV 容量、KV 投影与理想读取字节，但 query 头数不变；代价要结合训练质量和实际 kernel 评估。
误解 4：「分页不省显存，容量增益直接等于吞吐增益。」 分页减少的是预留与碎片浪费，有效 KV 本身不变。能放更多请求并不保证同倍数 tokens/s。
误解 5：「缓存长度就是新 token 的位置。」 仅在简单连续全缓存情形下成立。驱逐、packing、padding 或 3D 坐标都需要额外位置元数据，不能从当前存储长度猜。
误解 6：「因果视频掩码就保证跨去噪步复用 KV。」 掩码约束依赖方向，缓存还要求被缓存的隐藏状态不变；当前噪声块及发生条件变化的历史必须重新计算。
09. 动手验证
数值脚本依赖 numpy，配图另需 matplotlib，均不需要 torch：
python kv_cache_lab.py ALL # 约 8 秒：等价性 + 算力账 + 显存账 + Roofline
python paged_alloc.py ALL # 约 1 秒：分页 vs 连续预分配的并发与浪费预期结果（实跑输出，可以直接对）：
kv_cache_lab.py的 [A1] 必须是192 / 192完全一致，[A2] 的相对误差在 $10^{-7}$ 量级。如果你的 [A2] 是 $10^{-2}$ 量级，九成是参照解喂多了 token（[A] 段注释里那个 off-by-one，我第一版就踩了）。- [A3] 修订后的矩阵乘计算量比约 105.61；[A4] 时间不设固定范围，它取决于机器和运行条件。
- [B1] 每个 token 131072 字节、8192 token 正好 1.0000 GiB；[B4] 三条视频账 52.73 / 105.47 / 316.41 GiB。
paged_alloc.py的 [A]：均匀负载 122 → 214（1.75x），重尾负载 122 → 405（3.32x）；[B] 两类浪费之比约 239 倍。
想自己碰一下边界？改 kv_cache_lab.py 顶部的 CFG["n_kv_head"]（从 2 改到 8，变成 MHA），再跑一遍：缓存载荷变 4 倍，但投影结构、临时复制与两条路线的耗时也会变化，实测加速比不保证单调。NumPy 的 repeat 会削弱理想 GQA 访存收益，因此这个实验不能直接验证 GPU 带宽模型。
10. 延伸阅读
- 性能建模与 Profiling：算力、带宽与显存账本（本系列已发布）——本篇 3.4 节的算术强度和山脊点在那里有完整推导和实跑标定方法；读那篇再看本篇的 Roofline 图会非常顺。
- 自注意力机制的计算与显存账本（本系列已发布）——训练态注意力的 $O(S^2)$ 账本，本篇是它在推理态的续集。
- FlashAttention 为什么不需要存下注意力矩阵（本系列已发布）——07 节第 4 条的展开，online softmax 的分治细节在那里。
- 自回归视频生成与 Forcing 范式（本系列已发布）——6.3 节的因果结构（帧内双向、帧间因果）是从那套范式来的；读完范式再看本篇的缓存账，能对上号。
- 扩散模型的跨步缓存复用（本系列规划中）——同样是「缓存」，扩散模型的跨去噪步近似复用可能针对中间特征或注意力状态，与本文的精确历史缓存要区分，动机相同、机制完全不同，适合对照着读。
附录：完整代码
09 节用到的脚本全文如下（kv_cache_lab.py、paged_alloc.py、make_figures.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。
kv_cache_lab.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""KV Cache 实验室。
三个问题，全部用可复现的实跑回答，不靠记忆里的结论：
[A] 增量解码（用缓存）和「每步把整个前缀重算一遍」，得到的到底是不是同一个东西？
以及真实加速比是多少、算力量省了多少倍。
[B] 缓存自己要吃掉多少显存？按 Llama-3-8B 的真实配置算一遍，
再算一遍自回归视频的 token 数，看哪个先爆。
[C] decode 一步的算术强度为什么和上下文长度无关？把它放到 Roofline 上看。
纯 numpy，不需要 torch / scipy。
python kv_cache_lab.py ALL # 全部，约 30 秒
python kv_cache_lab.py A # 只跑等价性与加速比
python kv_cache_lab.py B # 只跑显存账本
python kv_cache_lab.py C # 只跑算术强度与 Roofline
"""
from __future__ import annotations
import argparse
import json
import math
import os
import time
import numpy as np
HERE = os.path.dirname(os.path.abspath(__file__))
# 玩具模型的配置：刻意做成 GQA（8 个 q 头共享 2 个 kv 头，g = 4），
# 它是常见的一种结构；MHA 是 g = 1 的特例，其他模型也可能采用 MQA/MLA。
CFG = dict(
n_layer=4,
n_q_head=8,
n_kv_head=2,
d_head=32,
ffn_mult=4,
prompt=16,
gen=192,
vocab=32,
dtype_bytes=4, # 玩具模型用 fp32 跑，记账就按 4 字节
)
def d_model(cfg=CFG):
return cfg["n_q_head"] * cfg["d_head"]
# ══════════════════════════════════════════════════════════════
# 0. 一个能跑的小 Transformer decoder
# ══════════════════════════════════════════════════════════════
def make_weights(cfg=CFG, seed=0):
rng = np.random.default_rng(seed)
D = d_model(cfg)
Dk = cfg["n_kv_head"] * cfg["d_head"]
F = cfg["ffn_mult"] * D
s = 1.0 / math.sqrt(D)
blocks = []
for _ in range(cfg["n_layer"]):
blocks.append(dict(
wq=rng.normal(0, s, (D, D)).astype(np.float32),
wk=rng.normal(0, s, (D, Dk)).astype(np.float32),
wv=rng.normal(0, s, (D, Dk)).astype(np.float32),
wo=rng.normal(0, s, (D, D)).astype(np.float32),
w1=rng.normal(0, s, (D, F)).astype(np.float32),
w2=rng.normal(0, s, (F, D)).astype(np.float32),
))
E = rng.normal(0, s, (cfg["vocab"], D)).astype(np.float32) # token embedding
head = rng.normal(0, s, (D, cfg["vocab"])).astype(np.float32)
return blocks, E, head
def rmsnorm(x, eps=1e-8):
return x / np.sqrt(np.mean(x * x, axis=-1, keepdims=True) + eps)
def attn_full(Q, K, V):
"""完整因果注意力。Q:[S,Hq,Dh] K/V:[S,Hkv,Dh] -> [S,Hq,Dh]"""
S, Hq, Dh = Q.shape
g = Hq // K.shape[1]
Kk = np.repeat(K, g, axis=1)
Vv = np.repeat(V, g, axis=1)
logits = np.einsum("qhd,khd->hqk", Q, Kk) / np.sqrt(Dh) # [Hq,S,S]
mask = np.triu(np.ones((S, S), dtype=bool), 1)
logits = np.where(mask[None, :, :], -np.inf, logits)
logits = logits - logits.max(axis=-1, keepdims=True)
p = np.exp(logits)
p = p / p.sum(axis=-1, keepdims=True)
return np.einsum("hqk,khd->qhd", p, Vv)
def attn_step(q, K, V):
"""单步注意力：一个 query 对长度 S 的缓存。q:[Hq,Dh] K/V:[S,Hkv,Dh] -> [Hq,Dh]"""
Hq, Dh = q.shape
g = Hq // K.shape[1]
Kk = np.repeat(K, g, axis=1)
Vv = np.repeat(V, g, axis=1)
logits = np.einsum("hd,khd->hk", q, Kk) / np.sqrt(Dh) # [Hq,S]
logits = logits - logits.max(axis=-1, keepdims=True)
p = np.exp(logits)
p = p / p.sum(axis=-1, keepdims=True)
return np.einsum("hk,khd->hd", p, Vv)
def block_forward(x, w, cfg=CFG, cache=None, base=0):
"""对一个前缀做完整因果前向。x:[S,D] -> [S,D]。
cache 不为 None 时，顺手把这一层的 K/V 写进 cache[base:base+S]。"""
S, D = x.shape
hq, hkv, dh = cfg["n_q_head"], cfg["n_kv_head"], cfg["d_head"]
h = rmsnorm(x)
Q = (h @ w["wq"]).reshape(S, hq, dh)
K = (h @ w["wk"]).reshape(S, hkv, dh)
V = (h @ w["wv"]).reshape(S, hkv, dh)
if cache is not None:
cache["k"][base:base + S] = K
cache["v"][base:base + S] = V
o = attn_full(Q, K, V).reshape(S, D)
x = x + o @ w["wo"]
x = x + np.maximum(x @ w["w1"], 0.0) @ w["w2"]
return x
def block_step(x_new, w, cache, pos, cfg=CFG):
"""decode 一步：只算新 token。x_new:[1,D] -> [1,D]，并把它的 K/V 写进 pos。"""
D = x_new.shape[1]
hq, hkv, dh = cfg["n_q_head"], cfg["n_kv_head"], cfg["d_head"]
h = rmsnorm(x_new)
q = (h @ w["wq"]).reshape(hq, dh)
k = (h @ w["wk"]).reshape(hkv, dh)
v = (h @ w["wv"]).reshape(hkv, dh)
cache["k"][pos] = k
cache["v"][pos] = v
o = attn_step(q, cache["k"][:pos + 1], cache["v"][:pos + 1]).reshape(1, hq * dh)
y = x_new + o @ w["wo"]
y = y + np.maximum(y @ w["w1"], 0.0) @ w["w2"]
return y
def new_cache(cfg=CFG, total=None):
total = total or (cfg["prompt"] + cfg["gen"])
return [dict(k=np.zeros((total, cfg["n_kv_head"], cfg["d_head"]), np.float32),
v=np.zeros((total, cfg["n_kv_head"], cfg["d_head"]), np.float32))
for _ in range(cfg["n_layer"])]
# ══════════════════════════════════════════════════════════════
# [A] 等价性与加速比
# ══════════════════════════════════════════════════════════════
def gen_naive(blocks, E, head, prompt_tokens, cfg=CFG):
"""不用缓存：每一步把整个前缀重算一遍，只取最后一个位置的输出。"""
X = E[prompt_tokens].copy()
toks, last_logits = [], None
for _ in range(cfg["gen"]):
h = X
for w in blocks:
h = block_forward(h, w, cfg)
logits = h[-1] @ head
tok = int(np.argmax(logits))
toks.append(tok)
last_logits = logits
X = np.vstack([X, E[tok][None, :]])
return toks, last_logits
def gen_cached(blocks, E, head, prompt_tokens, cfg=CFG):
"""用 KV cache：prefill 一次，之后每步只算一个新 token。"""
total = cfg["prompt"] + cfg["gen"]
caches = new_cache(cfg, total)
X = E[prompt_tokens].copy()
h = X
for i, w in enumerate(blocks):
h = block_forward(h, w, cfg, cache=caches[i], base=0)
pos = len(prompt_tokens) - 1
h_last = h[-1:]
toks, last_logits = [], None
for t in range(cfg["gen"]):
logits = h_last[0] @ head
tok = int(np.argmax(logits))
toks.append(tok)
last_logits = logits
if t == cfg["gen"] - 1:
break # 已得到最后一个预测，不再做一次未使用的 decode
x_new = E[tok][None, :]
pos += 1
h_new = x_new
for i, w in enumerate(blocks):
h_new = block_step(h_new, w, caches[i], pos, cfg)
h_last = h_new
return toks, last_logits, caches
def forward_full(blocks, E, head, tokens, cfg=CFG):
"""一次性对整段 token 做完整前向（参照解）。"""
h = E[tokens]
for w in blocks:
h = block_forward(h, w, cfg)
return h[-1] @ head
def flops_full(S, cfg=CFG):
"""一次长度 S 的完整因果前向的 FLOPs（只算矩阵乘，2*macs）。"""
D = d_model(cfg)
Dk = cfg["n_kv_head"] * cfg["d_head"]
F = cfg["ffn_mult"] * D
per_layer = (2 * (D * D) # wq
+ 2 * (D * Dk) # wk
+ 2 * (D * Dk) # wv
+ 2 * (D * D) # wo
+ 2 * (D * F) # w1
+ 2 * (F * D)) # w2
# 实际代码只对最后一个位置计算输出头，计 2*D*vocab FLOP。
proj = cfg["n_layer"] * S * per_layer + 2 * D * cfg["vocab"]
# NumPy 实现先做完整密集矩阵乘再掩码，不能按跳过上三角计数。
attn = cfg["n_layer"] * 4 * cfg["n_q_head"] * cfg["d_head"] * S * S
return proj + attn
def flops_step(S, cfg=CFG):
"""decode 一步（上下文长度 S）的 FLOPs。"""
D = d_model(cfg)
Dk = cfg["n_kv_head"] * cfg["d_head"]
F = cfg["ffn_mult"] * D
per_layer = (2 * (D * D) + 2 * (D * Dk) + 2 * (D * Dk)
+ 2 * (D * D) + 2 * (D * F) + 2 * (F * D))
proj = cfg["n_layer"] * per_layer + 2 * D * cfg["vocab"]
attn = cfg["n_layer"] * 2 * (2 * cfg["n_q_head"] * cfg["d_head"] * S)
return proj + attn
def section_A(cfg=CFG):
print("=" * 72)
print("[A] 增量解码 vs 每步全量重算")
print("=" * 72)
blocks, E, head = make_weights(cfg)
rng = np.random.default_rng(7)
prompt_tokens = list(rng.integers(0, cfg["vocab"], cfg["prompt"]))
S_end = cfg["prompt"] + cfg["gen"]
# ── A1 缓存路线 ──
t0 = time.perf_counter()
toks_c, logits_c, caches = gen_cached(blocks, E, head, prompt_tokens, cfg)
t_cached = time.perf_counter() - t0
# ── A2 无缓存路线 ──
t0 = time.perf_counter()
toks_n, logits_n = gen_naive(blocks, E, head, prompt_tokens, cfg)
t_naive = time.perf_counter() - t0
# ── A3 参照解：一次性完整前向 ──
# 对齐位置很容易错：最后一步的 logits 是在「倒数第二个 token」上算出来的
# （它用来预测最后一个 token），所以参照解只能喂到 toks_c[:-1]。
# 多喂一个 token，比的就是下一步的 logits 了。
all_tokens = list(prompt_tokens) + toks_c[:-1]
logits_ref = forward_full(blocks, E, head, all_tokens, cfg)
same = sum(1 for a, b in zip(toks_c, toks_n) if a == b)
dif = float(np.max(np.abs(logits_c - logits_ref)))
scale = float(np.max(np.abs(logits_ref)))
assert same == cfg["gen"], "token sequences differ"
assert dif <= 1e-5 * max(scale, 1.0), "cached/full logits mismatch"
print("\n[A1] 两条路线生成的 token 序列")
print(f" 序列长度 : {cfg['gen']}")
print(f" 完全一致的 token : {same} / {cfg['gen']}")
print("\n[A2] 缓存路线最后一步的 logits vs 一次性完整前向（参照解）")
print(f" max |Δ| : {dif:.3e}")
print(f" 参照解的量级 : {scale:.6f}")
print(f" 相对误差 : {dif / scale:.3e}")
# ── A4 算力账 ──
f_naive = sum(flops_full(cfg["prompt"] + t, cfg) for t in range(cfg["gen"]))
f_cached = (flops_full(cfg["prompt"], cfg)
+ sum(flops_step(cfg["prompt"] + t, cfg) for t in range(1, cfg["gen"])))
print("\n[A3] 算力账（解析计数，单位 FLOP）")
print(f" 无缓存总算力 : {f_naive:.4e}")
print(f" 有缓存总算力 : {f_cached:.4e}")
print(f" 算力节省倍数 : {f_naive / f_cached:.2f}x")
print("\n[A4] 真实墙钟（同一台机器，各跑一次）")
print(f" 无缓存 : {t_naive:.3f} s")
print(f" 有缓存 : {t_cached:.3f} s")
print(f" 实测加速比 : {t_naive / t_cached:.2f}x")
print(f" （算力省了 {f_naive / f_cached:.1f}x，墙钟只快 {t_naive / t_cached:.1f}x —— "
f"差额还含 Python、分配、KV 复制和小矩阵效率，不能仅归因于带宽）")
return dict(
gen=cfg["gen"], same_tokens=same, max_diff=dif, ref_scale=scale,
flops_naive=f_naive, flops_cached=f_cached,
flops_ratio=f_naive / f_cached,
t_naive=t_naive, t_cached=t_cached, speedup=t_naive / t_cached,
seq_end=S_end,
)
# ══════════════════════════════════════════════════════════════
# [B] 显存账本
# ══════════════════════════════════════════════════════════════
# Llama-3-8B 的公开配置
LLAMA3_8B = dict(name="Llama-3-8B", n_layer=32, n_q_head=32, n_kv_head=8,
d_head=128, params=8.03e9, dtype_bytes=2)
def kv_bytes_per_token(cfg, n_kv_head=None):
"""每个 token 的 KV cache 字节数（所有层）。"""
nkv = cfg["n_kv_head"] if n_kv_head is None else n_kv_head
return 2 * cfg["n_layer"] * nkv * cfg["d_head"] * cfg["dtype_bytes"]
def kv_bytes_total(cfg, S, batch, n_kv_head=None):
return kv_bytes_per_token(cfg, n_kv_head) * S * batch
def section_B():
print("\n" + "=" * 72)
print("[B] KV cache 自己吃掉多少显存")
print("=" * 72)
c = LLAMA3_8B
bpt = kv_bytes_per_token(c)
print("\n[B1] 每个 token 的 KV cache（Llama-3-8B，BF16）")
print(f" 2 (K,V) x {c['n_layer']} 层 x {c['n_kv_head']} kv头 x {c['d_head']} 维 x 2 字节")
print(f" = {bpt} 字节/token = {bpt / 1024:.0f} KiB/token")
print(f" 8192 token 一条序列 = {bpt * 8192 / (1024**3):.4f} GiB")
w_bytes = c["params"] * c["dtype_bytes"]
print(f"\n[B2] 和权重比一比（权重 {w_bytes / (1024**3):.2f} GiB）")
print(f" {'batch':>6} {'seq':>6} {'KV cache':>12} {'KV/权重':>9} {'合计':>10}")
rows = []
for batch, S in [(1, 8192), (8, 8192), (16, 8192), (32, 8192), (64, 8192), (32, 32768)]:
kb = kv_bytes_total(c, S, batch)
rows.append(dict(batch=batch, seq=S, kv=kb,
total=kb + w_bytes, ratio=kb / w_bytes))
print(f" {batch:>6} {S:>6} {kb / (1024**3):>9.2f} GiB "
f"{kb / w_bytes:>8.2f}x {(kb + w_bytes) / (1024**3):>7.2f} GiB")
# MHA 对照
bpt_mha = kv_bytes_per_token(c, n_kv_head=c["n_q_head"])
print(f"\n[B3] 如果换成 MHA（32 个 kv 头而不是 8 个）")
print(f" {bpt_mha} 字节/token = {bpt_mha / 1024:.0f} KiB/token"
f" （GQA 的 {bpt_mha / bpt:.0f} 倍）")
print(f" batch=32 / seq=8192 时："
f"{kv_bytes_total(c, 8192, 32, c['n_q_head']) / (1024**3):.2f} GiB"
f" vs GQA {kv_bytes_total(c, 8192, 32) / (1024**3):.2f} GiB")
# ── 视频 ──
print("\n[B4] 自回归视频：token 数先把你压垮")
vcfg = dict(c, dtype_bytes=2)
cases = []
for name, frames, tf, h, w, fps, sec in [
("5s 720p", 120, 4, 1280, 720, 24, 5),
("10s 720p", 240, 4, 1280, 720, 24, 10),
("30s 720p", 720, 4, 1280, 720, 24, 30),
]:
lat_frames = frames // tf
tok_per_frame = (h // 8) * (w // 8) # 空间 8x8 压缩
ntok = lat_frames * tok_per_frame
kb = ntok * bpt
cases.append(dict(name=name, lat_frames=lat_frames,
tok_per_frame=tok_per_frame, ntok=ntok, kv=kb))
print(f" {name:>8}: 潜在帧 {lat_frames:>3} x 每帧 {tok_per_frame:>5} token"
f" = {ntok:>8} token -> KV cache {kb / (1024**3):>8.2f} GiB（单条视频）")
return dict(bytes_per_token=bpt, bytes_per_token_mha=bpt_mha,
weight_bytes=w_bytes, rows=rows, video=cases)
# ══════════════════════════════════════════════════════════════
# [C] 算术强度与 Roofline
# ══════════════════════════════════════════════════════════════
def probe_peak(n=3072, n_bytes=20_000_000, repeat=5):
"""本机标定：峰值算力（大矩阵乘）与峰值带宽（大数组流式读写）。
带宽不能用 x.sum() 测：标量归约是延迟受限的，实测只有 23 GB/s，
而同一块内存的流式读写能到 75 GB/s。差 3 倍，用错了整个 Roofline 就歪了。
这里取几种流式算子里最快的一个。
"""
rng = np.random.default_rng(0)
a = rng.normal(size=(n, n)).astype(np.float32)
b = rng.normal(size=(n, n)).astype(np.float32)
best = float("inf")
for _ in range(repeat):
t0 = time.perf_counter()
a @ b
best = min(best, time.perf_counter() - t0)
peak_flops = 2.0 * n ** 3 / best
x = rng.normal(size=n_bytes).astype(np.float32)
y = np.empty_like(x)
best = float("inf")
for fn in (lambda: np.copyto(y, x), lambda: np.add(x, 1.0, out=y)):
for _ in range(4):
t0 = time.perf_counter()
fn()
best = min(best, time.perf_counter() - t0)
peak_bw = (2 * x.nbytes) / best # 读一份 + 写一份
return peak_flops, peak_bw
def intensity_decode(g, dtype_bytes=2):
"""decode 一步「注意力部分」的算术强度 I = 2g/p，与上下文长度无关。"""
return 2.0 * g / dtype_bytes
def section_C():
print("\n" + "=" * 72)
print("[C] 算术强度：为什么上下文再长，decode 也改善不了")
print("=" * 72)
print("\n[C1] decode 一步的注意力部分（上下文长度 S，GQA 分组数 g，dtype 字节 p）")
print(" 算力 = 4 * n_q * d * S （QK^T 与 AV 各 2*n_q*d*S）")
print(" 访存 = 2 * n_kv * d * S * p （K、V 各一份）")
print(" I = 4 n_q d S / (2 n_kv d S p) = 2 (n_q/n_kv) / p = 2g/p")
print(" —— 理想融合注意力中 S 被约去；不代表实际 kernel 效率随 S 不变。")
print()
print(f" {'g (n_q/n_kv)':>12} {'I = 2g/p (BF16)':>16}")
rows_g = []
for g in [1, 2, 4, 8, 16, 32]:
I = intensity_decode(g, 2)
rows_g.append(dict(g=g, I=I))
print(f" {g:>12} {I:>16.1f}")
# ── prefill 对照 ──
c = LLAMA3_8B
D = c["n_q_head"] * c["d_head"]
print("\n[C2] prefill 的算术强度（Llama-3-8B，S=8192）")
S = 8192
attn_flops = c["n_layer"] * 2 * (2 * c["n_q_head"] * c["d_head"] * S * (S + 1) / 2)
proj_flops = 2 * c["params"] * S # 粗略 2NS 估计，不是逐层实测 FLOPs
w_bytes = c["params"] * c["dtype_bytes"]
act_bytes = c["n_layer"] * 10 * S * D * c["dtype_bytes"]
I_pre = (attn_flops + proj_flops) / (w_bytes + act_bytes)
print(f" 注意力算力 : {attn_flops / 1e12:.2f} TFLOP")
print(f" 投影层算力 : {proj_flops / 1e12:.2f} TFLOP <-- dominates")
print(f" 访存（权重+激活）: {(w_bytes + act_bytes) / (1024**3):.2f} GiB")
print(f" I_prefill : {I_pre:.1f} FLOP/byte")
# ── Roofline ──
peak_flops, peak_bw = probe_peak()
ridge = peak_flops / peak_bw
print("\n[C3] 本机标定（numpy / CPU，实跑）")
print(f" 峰值算力 : {peak_flops / 1e9:.2f} GFLOP/s")
print(f" 峰值带宽 : {peak_bw / 1e9:.2f} GB/s")
print(f" 山脊点 : {ridge:.2f} FLOP/byte")
# A100-80GB 公开规格
a100 = dict(flops=312e12, bw=2.039e12)
print(f"\n A100-80GB（公开规格，非实测）：{a100['flops'] / 1e12:.0f} TFLOP/s BF16 / "
f"{a100['bw'] / 1e12:.2f} TB/s -> 山脊点 {a100['flops'] / a100['bw']:.1f} FLOP/byte")
print("\n[C4] 理想注意力 Roofline：CPU 按 FP32 (I 为 BF16 的一半)，A100 按 BF16")
print(f" {'工作负载':>18} {'I':>10} {'本机判定':>10} {'A100 判定':>10}")
pts = []
for g in [1, 4, 8]:
I = intensity_decode(g, 2)
pts.append(dict(name=f"decode g={g}", I=I,
I_local=I / 2, local="带宽" if I / 2 < ridge else "算力",
a100="带宽" if I < a100["flops"] / a100["bw"] else "算力"))
print(f" {f'decode g={g}':>18} {I:>10.1f} {pts[-1]['local']:>10} {pts[-1]['a100']:>10}")
pts.append(dict(name="prefill S=8192", I=I_pre,
I_local=I_pre / 2, local="带宽" if I_pre / 2 < ridge else "算力",
a100="带宽" if I_pre < a100["flops"] / a100["bw"] else "算力"))
print(f" {'prefill S=8192':>18} {I_pre:>10.1f} {pts[-1]['local']:>10} {pts[-1]['a100']:>10}")
return dict(rows_g=rows_g, I_prefill=I_pre, I_prefill_local=I_pre / 2,
peak_flops=peak_flops, peak_bw=peak_bw, ridge=ridge,
a100_flops=a100["flops"], a100_bw=a100["bw"],
a100_ridge=a100["flops"] / a100["bw"], points=pts)
def main():
ap = argparse.ArgumentParser()
ap.add_argument("which", nargs="?", default="ALL")
args = ap.parse_args()
w = args.which.upper()
out = {}
if w in ("ALL", "A"):
out["A"] = section_A()
if w in ("ALL", "B"):
out["B"] = section_B()
if w in ("ALL", "C"):
out["C"] = section_C()
if w == "ALL":
with open(os.path.join(HERE, "_kv_results.json"), "w", encoding="utf-8") as f:
json.dump(out, f, ensure_ascii=False, indent=1)
print("\n结果已写入 _kv_results.json（画图脚本读它，避免图上的数字和正文漂移）")
if __name__ == "__main__":
main()paged_alloc.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""PagedAttention 的分页分配，到底省在哪。
KV cache 有一个和别的张量都不一样的地方：**它是在请求进行中一点点长出来的**。
你事先不知道这条请求最终会有多长，所以要么按最大长度预留（浪费），
要么让它能非连续地增长（分页）。这个脚本把两种做法放在同一个显存预算下对比。
[A] 同一个显存预算，两种分配策略各能同时服务多少条请求
[B] 浪费来自哪里：预留浪费 vs 块内碎片
[C] 块大小怎么选：越小越省，但不是越小越好
python paged_alloc.py ALL
"""
from __future__ import annotations
import argparse
import json
import math
import os
import numpy as np
HERE = os.path.dirname(os.path.abspath(__file__))
# Llama-3-8B / BF16 在假设 80 GiB 总预算下的账（不是设备可用显存实测）（与 kv_cache_lab.py [B] 同源）
N_LAYER, N_KV, D_HEAD, DTYPE = 32, 8, 128, 2
BYTES_PER_TOKEN = 2 * N_LAYER * N_KV * D_HEAD * DTYPE # 131072 = 128 KiB
GPU_BYTES = 80 * (1024 ** 3)
WEIGHT_BYTES = 8.03e9 * DTYPE
OTHER_BYTES = 4 * (1024 ** 3) # 激活 / 框架 / 碎片余量
MAX_LEN = 4096
def budget_tokens():
return int((GPU_BYTES - WEIGHT_BYTES - OTHER_BYTES) // BYTES_PER_TOKEN)
def workload(kind, n=4000, seed=11):
"""两种典型负载：长度均匀的（批处理）和重尾的（线上对话）。"""
rng = np.random.default_rng(seed)
if kind == "uniform":
lens = rng.integers(512, MAX_LEN + 1, n)
else: # heavy：八成短请求、两成长请求
short = rng.integers(256, 1025, int(n * 0.8))
long_ = rng.integers(3072, MAX_LEN + 1, n - int(n * 0.8))
lens = np.concatenate([short, long_])
rng.shuffle(lens)
return lens
def admit(lens, bytes_each, budget):
"""贪心接纳：按请求顺序一直加，直到预算装不下。返回接纳条数。"""
used, k = 0, 0
for b in bytes_each:
if used + b > budget:
break
used += b
k += 1
return k, used
def section_A():
print("=" * 72)
print("[A] 同一块显存，两种分配策略能同时服务多少条请求")
print("=" * 72)
cap = budget_tokens()
budget = cap * BYTES_PER_TOKEN
print(f"\n显存预算：80 GiB - 权重 {WEIGHT_BYTES / (1024**3):.2f} GiB"
f" - 其他 {OTHER_BYTES / (1024**3):.0f} GiB = {budget / (1024**3):.2f} GiB")
print(f"折合 token 容量 : {cap} tokens（{BYTES_PER_TOKEN} B/token）")
out = {}
for kind, label in [("uniform", "长度均匀 512~4096"), ("heavy", "重尾：八成 256~1024")]:
print(f"\n--- 负载：{label} ---")
lens = workload(kind)
b_cont = np.full(len(lens), MAX_LEN * BYTES_PER_TOKEN) # 按最大长度预留
b_paged = (np.ceil(lens / 16) * 16) * BYTES_PER_TOKEN # 分页，块 16
k_c, u_c = admit(lens, b_cont, budget)
k_p, u_p = admit(lens, b_paged, budget)
used_tok_c = lens[:k_c].sum()
used_tok_p = lens[:k_p].sum()
util_c = used_tok_c * BYTES_PER_TOKEN / u_c
util_p = used_tok_p * BYTES_PER_TOKEN / u_p
print(f" {'策略':>12} {'并发请求':>9} {'占用':>10} {'真实用到':>10} {'利用率':>8}")
print(f" {'连续预留':>12} {k_c:>9} {u_c / (1024**3):>7.2f} GiB "
f"{used_tok_c * BYTES_PER_TOKEN / (1024**3):>7.2f} GiB {util_c:>7.2%}")
print(f" {'分页(块16)':>12} {k_p:>9} {u_p / (1024**3):>7.2f} GiB "
f"{used_tok_p * BYTES_PER_TOKEN / (1024**3):>7.2f} GiB {util_p:>7.2%}")
print(f" 并发提升 : {k_p / k_c:.2f}x")
out[kind] = dict(k_cont=int(k_c), k_paged=int(k_p),
util_cont=float(util_c), util_paged=float(util_p),
gain=float(k_p / k_c),
bytes_cont=float(u_c), bytes_paged=float(u_p),
real_cont=float(used_tok_c * BYTES_PER_TOKEN),
real_paged=float(used_tok_p * BYTES_PER_TOKEN))
out["cap_tokens"] = cap
out["budget_bytes"] = float(budget)
return out
def section_B():
print("\n" + "=" * 72)
print("[B] 浪费的两半：预留浪费 和 块内碎片")
print("=" * 72)
lens = workload("uniform")
bs = 16
reserve_waste = (MAX_LEN - lens).mean() * BYTES_PER_TOKEN
frag = ((np.ceil(lens / bs) * bs) - lens).mean() * BYTES_PER_TOKEN
print(f"\n每条请求的平均长度 : {lens.mean():.1f} tokens")
print(f"连续预留的浪费/条 : {reserve_waste / (1024**2):.2f} MiB"
f"（预留 {MAX_LEN}，平均只用 {lens.mean():.0f}）")
print(f"分页的块内碎片/条 : {frag / (1024**2):.2f} MiB"
f"（只有最后一个块没填满，余数均匀时约 {(bs - 1) / 2} 个空槽）")
print(f"两者之比 : {reserve_waste / frag:.1f}x")
print("\n分页把「不知道会多长」这个不确定性，从「按最坏情况预留」"
"换成了「最多浪费一个块」——这是整个设计的关键一跳。")
return dict(reserve_waste=float(reserve_waste), frag=float(frag),
ratio=float(reserve_waste / frag), mean_len=float(lens.mean()))
def section_C():
print("\n" + "=" * 72)
print("[C] 块大小怎么选")
print("=" * 72)
lens = workload("uniform")
mean_len = lens.mean()
print(f"\n平均请求长度 {mean_len:.1f} tokens。块越大，最后一块的空槽越多；"
f"块越小，块表越长、kernel 里要 Gather 的次数越多。")
print(f"\n {'块大小':>6} {'碎片/条':>10} {'理论利用率':>10} {'块表条目/请求':>14}")
rows = []
for bs in [1, 4, 8, 16, 32, 64, 128, 256]:
frag = ((np.ceil(lens / bs) * bs) - lens).mean()
util = mean_len / (mean_len + frag)
nblk = float(np.ceil(lens / bs).mean())
rows.append(dict(bs=bs, frag=float(frag), util=float(util), nblk=nblk))
print(f" {bs:>6} {frag:>8.1f} tk {util:>9.3%} {nblk:>14.1f}")
print("\n长度模 bs 的余数均匀时，块内空槽期望为 (bs-1)/2；"
"真实碎片取决于长度分布。16 或 32 是常见候选，需实测："
"本例平均长度约 2310，16/32 块约有 0.32%/0.67% 空槽；元数据和 kernel 开销另计。")
return dict(rows=rows, mean_len=float(mean_len))
def main():
ap = argparse.ArgumentParser()
ap.add_argument("which", nargs="?", default="ALL")
w = ap.parse_args().which.upper()
out = {}
if w in ("ALL", "A"):
out["A"] = section_A()
if w in ("ALL", "B"):
out["B"] = section_B()
if w in ("ALL", "C"):
out["C"] = section_C()
if w == "ALL":
# 画图用的示意数据：3 条请求怎么被切成块
lens = [37, 21, 45]
bs = 16
seqs = []
for i, L in enumerate(lens):
seqs.append(dict(idx=i, length=L,
n_blocks=int(math.ceil(L / bs)),
last_used=L % bs or bs))
out["demo"] = dict(block_size=bs, seqs=seqs)
with open(os.path.join(HERE, "_paged_results.json"), "w", encoding="utf-8") as f:
json.dump(out, f, ensure_ascii=False, indent=1)
print("\n结果已写入 _paged_results.json")
if __name__ == "__main__":
main()make_figures.py
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""
make_figures.py —— 画本文的 4 张配图。
数据全部来自已经跑完的实验（_kv_results.json / _paged_results.json），
不在这里重新算，避免图上的数字和正文漂移。
运行：
python make_figures.py
"""
from __future__ import annotations
import json
import os
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
import matplotlib.patches as mpatches
import numpy as np
HERE = os.path.dirname(os.path.abspath(__file__))
FIGDIR = os.path.join(HERE, "..", "figures")
try:
os.makedirs(FIGDIR, exist_ok=True)
except FileExistsError:
pass
# 配色（正文里写「这张图要看什么」时按这六个名字来描述）
C_MAIN = "#1f4e79" # 深蓝：主曲线
C_ALT = "#c1440e" # 橙红：对照曲线
C_GREEN = "#2e7d32" # 绿：第三组
C_PURPLE = "#7b1fa2" # 紫：标注线
C_GRAY = "#8a8a8a" # 灰：参考线
C_LIGHT = "#bcd7ee" # 浅蓝：填充
C_RED = "#b71c1c" # 红：越界线
plt.rcParams["font.sans-serif"] = ["PingFang SC", "Arial Unicode MS", "DejaVu Sans"]
plt.rcParams["axes.unicode_minus"] = False
plt.rcParams["figure.dpi"] = 130
plt.rcParams["savefig.dpi"] = 130
def _load(name):
p = os.path.join(HERE, name)
if not os.path.exists(p):
raise SystemExit(f"缺少 {name}，先跑 kv_cache_lab.py ALL / paged_alloc.py ALL")
with open(p, encoding="utf-8") as f:
return json.load(f)
GIB = float(1024 ** 3)
# ══════════════════════════════════════════════════════════════
# 图 1：显存账本
# ══════════════════════════════════════════════════════════════
def fig_mem_ledger(res):
B = res["B"]
w = B["weight_bytes"]
bpt, bpt_mha = B["bytes_per_token"], B["bytes_per_token_mha"]
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12.6, 4.9))
# ── 左：batch 扫描下的显存构成 ──
batches = [1, 8, 16, 32, 64, 128]
seq = 8192
kv = [bpt * seq * b for b in batches]
others = 4 * GIB
xs = np.arange(len(batches))
ax1.bar(xs, [w / GIB] * len(batches), color=C_MAIN, label="模型权重（14.96 GiB）")
ax1.bar(xs, [k / GIB for k in kv], bottom=[w / GIB] * len(batches),
color=C_ALT, label="KV cache")
ax1.bar(xs, [others / GIB] * len(batches),
bottom=[(w + k) / GIB for k in kv], color=C_LIGHT, label="激活 / 框架 / 余量")
ax1.axhline(80, color=C_RED, ls="--", lw=1.6)
ax1.text(0.05, 81.4, "假设总预算 80 GiB", color=C_RED, fontsize=9)
ax1.set_xticks(xs)
ax1.set_xticklabels([str(b) for b in batches])
ax1.set_xlabel("batch size")
ax1.set_ylabel("显存（GiB）")
ax1.set_title("显存账本：batch 一大，权重就不再是主角", fontsize=11)
ax1.legend(fontsize=8, loc="upper left")
ax1.set_ylim(0, 200)
# ── 右：序列长度扫描，GQA vs MHA ──
seqs = np.array([512, 1024, 2048, 4096, 8192, 16384, 32768, 65536, 131072])
for b in (1, 8):
ax2.plot(seqs, bpt * seqs * b / GIB, "-o", ms=3.5,
color=C_MAIN if b == 1 else C_ALT,
label=f"GQA batch={b}")
ax2.plot(seqs, bpt_mha * seqs * 8 / GIB, "--s", ms=3.5, color=C_PURPLE,
label="MHA batch=8（kv 头 32 个）")
ax2.axhline(61, color=C_GRAY, ls=":", lw=1.4)
ax2.text(seqs[0], 66, "KV 预算约 61 GiB", color=C_GRAY, fontsize=8.5)
ax2.axhline(80, color=C_RED, ls="--", lw=1.4)
ax2.text(seqs[0] * 1.6, 88, "80 GiB 显存上限", color=C_RED, fontsize=8.5)
ax2.set_xscale("log", base=2)
ax2.set_yscale("log")
ax2.set_xlabel("每条序列的长度（token）")
ax2.set_ylabel("KV cache（GiB，对数刻度）")
ax2.set_title("KV cache 随长度线性增长，随 batch 线性增长", fontsize=11)
ax2.legend(fontsize=8)
ax2.grid(alpha=0.25, which="both")
fig.tight_layout()
p = os.path.join(FIGDIR, "fig_mem_ledger.png")
fig.savefig(p, bbox_inches="tight")
plt.close(fig)
print(" ", os.path.basename(p))
# ══════════════════════════════════════════════════════════════
# 图 2：Roofline
# ══════════════════════════════════════════════════════════════
def fig_roofline(res):
C = res["C"]
pf, pb = C["peak_flops"], C["peak_bw"]
ridge = pf / pb
af, ab = C["a100_flops"], C["a100_bw"]
aridge = af / ab
pts = [(1, "decode g=1（MHA）", C_RED), (4, "decode g=4（GQA）", C_GREEN),
(8, "decode g=8", C_PURPLE), (C["I_prefill"], "prefill S=8192", C_MAIN)]
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12.6, 5.2))
I = np.logspace(-1, 5, 400)
# ── 左：本机（实跑标定，GFLOP/s）──
ax1.plot(I, np.minimum(pf, I * pb) / 1e9, color=C_MAIN, lw=2.0)
ax1.fill_betweenx([1e-2, pf / 1e9 * 2], 1e-1, ridge, color=C_LIGHT, alpha=0.3)
ax1.axvline(ridge, color=C_MAIN, ls=":", lw=1.2)
ax1.text(ridge * 1.12, 3.0, f"山脊点 {ridge:.0f}", color=C_MAIN, fontsize=8.5,
rotation=90, va="bottom")
for i, name, col in pts:
i = i / 2 # 本机峰值来自 FP32，字节数是 BF16 的两倍
y = min(pf, i * pb) / 1e9
ax1.plot([i], [y], "o", ms=8, color=col, zorder=5)
off = (-108, -20) if i >= 100 else (7, -13 if i < 100 else -3)
ax1.annotate(name, (i, y), textcoords="offset points",
xytext=off, fontsize=8.5, color=col)
ax1.text(0.13, pf / 1e9 * 1.35, "带宽受限区", color=C_MAIN, fontsize=9)
ax1.set_xscale("log")
ax1.set_yscale("log")
ax1.set_xlim(0.1, 1e4)
ax1.set_ylim(1.0, pf / 1e9 * 2.2)
ax1.set_xlabel("算术强度 I（FLOP / byte）")
ax1.set_ylabel("理论上界（GFLOP/s）")
ax1.set_title(f"本机 FP32 微基准屋顶：{pf / 1e9:.0f} GFLOP/s / {pb / 1e9:.0f} GB/s",
fontsize=10.5)
ax1.grid(alpha=0.25, which="both")
# ── 右：A100（公开规格，TFLOP/s）──
ax2.plot(I, np.minimum(af, I * ab) / 1e12, color=C_ALT, lw=2.0)
ax2.fill_betweenx([1e-2, af / 1e12 * 2], 1e-1, aridge, color="#f6d9c9", alpha=0.45)
ax2.axvline(aridge, color=C_ALT, ls=":", lw=1.2)
ax2.text(aridge * 1.12, 0.9, f"山脊点 {aridge:.0f}", color=C_ALT, fontsize=8.5,
rotation=90, va="bottom")
for i, name, col in pts:
y = min(af, i * ab) / 1e12
ax2.plot([i], [y], "o", ms=8, color=col, zorder=5)
off = (-108, -20) if i >= 100 else (7, -13 if i < 100 else -3)
ax2.annotate(name, (i, y), textcoords="offset points",
xytext=off, fontsize=8.5, color=col)
ax2.text(0.13, af / 1e12 * 1.35, "带宽受限区", color=C_ALT, fontsize=9)
ax2.set_xscale("log")
ax2.set_yscale("log")
ax2.set_xlim(0.1, 1e5)
ax2.set_ylim(0.3, af / 1e12 * 2.2)
ax2.set_xlabel("算术强度 I（FLOP / byte）")
ax2.set_ylabel("理论上界（TFLOP/s）")
ax2.set_title(f"A100-80GB（公开规格）：{af / 1e12:.0f} TFLOP/s / {ab / 1e12:.2f} TB/s",
fontsize=10.5)
ax2.grid(alpha=0.25, which="both")
fig.suptitle("理想融合注意力的 Roofline 上界（点不是实测 kernel 性能）", fontsize=12, y=1.02)
fig.tight_layout()
p = os.path.join(FIGDIR, "fig_roofline.png")
fig.savefig(p, bbox_inches="tight")
plt.close(fig)
print(" ", os.path.basename(p))
# ══════════════════════════════════════════════════════════════
# 图 3：PagedAttention 的分页布局 + 并发对比
# ══════════════════════════════════════════════════════════════
def fig_paged(res):
demo = res.get("demo", {})
bs = demo.get("block_size", 16)
lens = [s["length"] for s in demo.get("seqs", [])] or [37, 21, 45, 29]
colors = [C_MAIN, C_ALT, C_GREEN, C_PURPLE, C_GRAY]
n_seq = len(lens)
# 模拟「边生成边分配」：每条请求轮流出 1 个 token，块不够了才申请新的
pos = [0] * n_seq
blocks = [[] for _ in range(n_seq)] # 逻辑块 -> 物理块号
phys_owner, phys_fill, phys_cap = [], [], []
while any(pos[i] < lens[i] for i in range(n_seq)):
for i in range(n_seq):
if pos[i] >= lens[i]:
continue
if pos[i] % bs == 0: # 需要一个新的物理块
phys_owner.append(i)
phys_fill.append(0)
phys_cap.append(bs)
blocks[i].append(len(phys_owner) - 1)
phys_fill[blocks[i][-1]] += 1
pos[i] += 1
n_phys = len(phys_owner) + 3 # 末尾留 3 个空块
fig = plt.figure(figsize=(12.6, 5.0))
gs = fig.add_gridspec(1, 2, width_ratios=[1.25, 1.0])
# ── 左：逻辑视图 -> 物理块池 ──
axL = fig.add_subplot(gs[0, 0])
axL.set_xlim(-0.6, n_phys + 0.6)
axL.set_ylim(-0.5, n_seq + 2.6)
axL.axis("off")
axL.set_title("逻辑块 → 物理块：请求可以非连续地长", fontsize=11, loc="left")
bw_l, bh = 0.82, 0.62
# 逻辑视图：每条请求一行，块连续排列
for i in range(n_seq):
y = n_seq - i + 1.35
axL.text(-0.5, y + bh / 2, f"请求 {i + 1}", fontsize=8.5, ha="right", va="center")
for j, p in enumerate(blocks[i]):
x = j * (bw_l + 0.06)
axL.add_patch(mpatches.Rectangle(
(x, y), bw_l, bh, facecolor=colors[i], alpha=0.30,
edgecolor=colors[i], lw=1.2))
used = phys_fill[p]
axL.add_patch(mpatches.Rectangle(
(x, y), bw_l * used / bs, bh, facecolor=colors[i], alpha=0.85))
if used < bs:
axL.text(x + bw_l * used / bs / 2, y + bh / 2, f"{used}/{bs}",
fontsize=6.4, ha="center", va="center", color="white")
# 物理块池：一行，按申请顺序排列
y_p = 0.15
axL.text(-0.5, y_p + bh / 2, "物理块池", fontsize=8.5, ha="right", va="center")
for p in range(n_phys):
x = p * (bw_l + 0.06)
if p < len(phys_owner):
c = colors[phys_owner[p]]
axL.add_patch(mpatches.Rectangle(
(x, y_p), bw_l, bh, facecolor=c, alpha=0.30, edgecolor=c, lw=1.2))
axL.add_patch(mpatches.Rectangle(
(x, y_p), bw_l * phys_fill[p] / bs, bh, facecolor=c, alpha=0.85))
axL.text(x + bw_l / 2, y_p - 0.28, str(p), fontsize=6.4,
ha="center", color=C_GRAY)
else:
axL.add_patch(mpatches.Rectangle(
(x, y_p), bw_l, bh, facecolor="white",
edgecolor=C_GRAY, lw=1.0, hatch="//"))
axL.text(x + bw_l / 2, y_p - 0.28, str(p), fontsize=6.4,
ha="center", color=C_GRAY)
axL.text(n_phys * (bw_l + 0.06) + 0.1, y_p + bh / 2, "空闲",
fontsize=8, va="center", color=C_GRAY)
# 几条连线：从逻辑块指到它真正的物理块
for i in range(n_seq):
for j, p in enumerate(blocks[i]):
x0 = j * (bw_l + 0.06) + bw_l / 2
y0 = n_seq - i + 1.35
x1 = p * (bw_l + 0.06) + bw_l / 2
axL.annotate("", xy=(x1, y_p + bh), xytext=(x0, y0),
arrowprops=dict(arrowstyle="-", color=C_GRAY,
lw=0.7, alpha=0.55))
axL.text(0, n_seq + 2.2,
f"块大小 {bs}：只有每条请求的最后一块没填满（灰底数字是「已用/容量」）",
fontsize=8.5, color=C_GRAY)
# ── 右：并发对比 ──
axR = fig.add_subplot(gs[0, 1])
A = res["A"]
labels = ["长度均匀\n512~4096", "重尾\n八成短请求"]
kc = [A["uniform"]["k_cont"], A["heavy"]["k_cont"]]
kp = [A["uniform"]["k_paged"], A["heavy"]["k_paged"]]
uc = [A["uniform"]["util_cont"], A["heavy"]["util_cont"]]
up = [A["uniform"]["util_paged"], A["heavy"]["util_paged"]]
xs = np.arange(2)
wbar = 0.36
b1 = axR.bar(xs - wbar / 2, kc, wbar, color=C_GRAY, label="连续预分配（按 4096 预留）")
b2 = axR.bar(xs + wbar / 2, kp, wbar, color=C_MAIN, label="分页（块 16）")
for i, (a, b) in enumerate(zip(kc, kp)):
axR.text(i - wbar / 2, a + 6, f"{a}\n利用率 {uc[i]:.1%}", ha="center", fontsize=8)
axR.text(i + wbar / 2, b + 6, f"{b}\n利用率 {up[i]:.1%}", ha="center", fontsize=8,
color=C_MAIN)
axR.text(i, max(a, b) + 58, f"{b / a:.2f}x", ha="center", fontsize=10,
color=C_RED, fontweight="bold")
axR.set_xticks(xs)
axR.set_xticklabels(labels, fontsize=9)
axR.set_ylabel("同一 61 GiB 预算下的并发请求数")
axR.set_title("分页减少预留浪费，提高静态可容纳请求数", fontsize=11)
axR.legend(fontsize=8)
axR.set_ylim(0, max(kp) * 1.42)
axR.grid(alpha=0.2, axis="y")
fig.tight_layout()
p = os.path.join(FIGDIR, "fig_paged.png")
fig.savefig(p, bbox_inches="tight")
plt.close(fig)
print(" ", os.path.basename(p))
# ══════════════════════════════════════════════════════════════
# 图 4：自回归视频的掩码结构 + 缓存规模
# ══════════════════════════════════════════════════════════════
def fig_video(res):
B = res["B"]
fig, (ax1, ax2) = plt.subplots(1, 2, figsize=(12.6, 4.9))
# ── 左：块内双向 + 块间因果的掩码 ──
n_frame, tok_per_frame = 5, 12
n = n_frame * tok_per_frame
M = np.zeros((n, n))
for a in range(n_frame):
for b in range(n_frame):
if b <= a: # 只能看当前帧和之前的帧
M[a * tok_per_frame:(a + 1) * tok_per_frame,
b * tok_per_frame:(b + 1) * tok_per_frame] = 1.0
ax1.imshow(M, cmap="Blues", vmin=0, vmax=1.4, interpolation="nearest")
for f in range(n_frame + 1):
ax1.axhline(f * tok_per_frame - 0.5, color=C_ALT, lw=1.0)
ax1.axvline(f * tok_per_frame - 0.5, color=C_ALT, lw=1.0)
ax1.set_xlabel("key / value 位置（时间从前到后）")
ax1.set_ylabel("query 位置")
ax1.set_title("块内双向、块间因果", fontsize=11)
ax1.set_xticks([f * tok_per_frame + tok_per_frame / 2 for f in range(n_frame)])
ax1.set_xticklabels([f"帧{f + 1}" for f in range(n_frame)], fontsize=8)
ax1.set_yticks([f * tok_per_frame + tok_per_frame / 2 for f in range(n_frame)])
ax1.set_yticklabels([f"帧{f + 1}" for f in range(n_frame)], fontsize=8)
ax1.text(1, n - 3, "对角块 = 块内双向示例\n（扩散当前块仍须重算）",
fontsize=8.5, color=C_ALT,
bbox=dict(fc="white", ec=C_ALT, alpha=0.85))
ax1.text(n * 0.34, n * 0.12, "下三角块 = 能看到过去帧\n（仅固定且兼容的历史可缓存）",
fontsize=8.5, color=C_MAIN,
bbox=dict(fc="white", ec=C_MAIN, alpha=0.85))
# ── 右：单条视频的 KV cache 规模 ──
cases = B["video"]
names = [c["name"] for c in cases]
vals = [c["kv"] / GIB for c in cases]
toks = [c["ntok"] for c in cases]
bars = ax2.bar(names, vals, color=[C_GREEN, C_ALT, C_RED], width=0.55)
ax2.axhline(80, color=C_RED, ls="--", lw=1.6)
ax2.axhline(61, color=C_GRAY, ls=":", lw=1.4)
ax2.text(2.52, 83, "假设总预算 80 GiB", color=C_RED, fontsize=8.5, ha="right", bbox=dict(fc="white", ec="none", alpha=0.9))
ax2.text(2.52, 64, "扣除权重与余量后 KV 约 61 GiB", color=C_GRAY, fontsize=8.5, ha="right", bbox=dict(fc="white", ec="none", alpha=0.9))
for b, v, t in zip(bars, vals, toks):
ax2.text(b.get_x() + b.get_width() / 2, v + 10, f"{v:.1f} GiB\n{t // 1000}k tokens",
ha="center", fontsize=8.5)
ax2.set_ylabel("单条视频的 KV cache（GiB）")
ax2.set_title("720p 假设账本：无额外 patch 化，缓存全部历史", fontsize=11)
ax2.set_ylim(0, max(vals) * 1.30)
ax2.grid(alpha=0.2, axis="y")
fig.tight_layout()
p = os.path.join(FIGDIR, "fig_video_mask.png")
fig.savefig(p, bbox_inches="tight")
plt.close(fig)
print(" ", os.path.basename(p))
def main():
kv = _load("_kv_results.json")
pg = _load("_paged_results.json")
print("画图：")
fig_mem_ledger(kv)
fig_roofline(kv)
fig_paged(pg)
fig_video(kv)
if __name__ == "__main__":
main()
评论 (0)
