离散化表征：VQ-VAE 与 VQGAN 到底在解决什么问题

所属方向：表征 ｜ 难度：进阶 ｜ 前置知识：变分下界与重参数化（ELBO）、VAE 结构与训练目标（知道「重参数化」和「KL 项怎么来的」就够了）
关键词：VQ-VAE、VQGAN、码本、straight-through、码本坍缩、感知损失

01. 为什么需要它

先算一笔账，这笔账是 VQGAN 那篇论文（Taming Transformers, 2012.09841）的全部动机。把一张 256×256 的 RGB 图像当成序列直接做自回归：每个像素三个通道各算一个 token，序列长度是 256 × 256 × 3 = 196,608。自回归 Transformer 的注意力矩阵是序列长度的平方，也就是 3.87 × 10¹⁰ 个元素——一张图都喂不进去，更别说训练了。

我按这个口径把不同下采样率的账都算了一遍（token_budget.py，本机实跑）：

这张图要看的是两件事：左图里三条 tokenizer 曲线与像素级虚线之间的纵向鸿沟——f=16 时 256² 图像只有 256 个 token，是像素级序列的 1/768；右图是同一个事实在注意力开销上的投影，柱子从 3.87 × 10¹⁰ 掉到 6.55 × 10⁴，省了约 59 万倍。分辨率越高鸿沟越陡（1024² 图像在 f=16 下是 4,096 个 token），视频更极端：5 秒 24fps 共 121 帧，时间下采样 4 倍、空间 f=16 时只要 7,680 个 token。没有这个压缩，自回归视频生成连第一步都迈不出去。

但「短」只是必要条件，自回归还要求「离散」。语言模型之所以好训，是因为下一个 token 的预测是 K 分类交叉熵——一个良性的、方差可控的目标。连续潜变量上做自回归就得给每个位置配一个连续密度（混合密度网络那一路），训练病态且难以和大模型基建兼容。把潜变量离散成「码本里的编号」之后，图像生成就变成了「图像版的语言建模」：DALL-E 用 8192 个码字的 dVAE 加 32×32=1024 个 token 的自回归，VQGAN 用 16×16=256 个 token 的自回归，后来的 MaskGIT、VAR 走的都是这条路。

不过离散化是有代价的，而且真正容易被忽视的代价不在「码本有多大」，在「码本用得怎么样」。我在 8×8 小块的玩具上训了一个 K=512 的 VQ 自编码器（collapse_lab.py，实跑）：512 个码字里只有 17 个被用到，96.7% 的码一次都没被选中；码本标称 9 bit，实际只用出去 log2(14.50) = 3.86 bit。这篇就讲三件事：量化怎么写进损失函数、码本怎么训练才不会死、以及为什么重建损失必须从 MSE 换成感知损失加对抗损失。

02. 最小可用理解

三句话：

1. 机制：编码器把图像压成连续向量序列 $z_e$；每个 $z_e$ 在码本（K 个可学习的向量）里找最近邻，换成那个码字得到 $z_q$；解码器只从 $z_q$ 重建图像。量化器是唯一的信息瓶颈——解码器看不到任何量化误差之外的信息。
2. 训练：三个损失各管一段。重建损失管「编码器＋解码器」 jointly，但 argmin 不可导，梯度靠 straight-through（把 $z_q$ 的梯度原样抄给 $z_e$）；码本本身要么用字典损失往编码器输出上拉，要么用 EMA 直接滑向被选中样本的均值；commitment 项（权重 $\beta$）把编码器往码字上拉，防止两头越走越远。
3. 代价：量化误差是硬地板，而且高维码本的容量收益极差（失真只能按 $K^{-2/d}$ 衰减）；码本会坍缩；MSE 重建的最优解是条件均值，必然糊——所以 VQGAN 在重建侧换成了 LPIPS 加 PatchGAN。

03. 数学推导

3.1 从 VAE 到 VQ-VAE：KL 项去哪了

VQ-VAE（Neural Discrete Representation Learning, 1711.00937）的名字里有 VAE，推导起点也确实是 ELBO：

$$\log p(x) \ge \mathbb{E}_{q(z \mid x)} \big[ \log p(x \mid z) \big] - \mathrm{KL}\big( q(z \mid x) \,\Vert\, p(z) \big)$$

每一项的含义：$q(z \mid x)$ 是编码器给出的「后验」，$p(z)$ 是我们先验地相信 latent 该有的分布，$p(x \mid z)$ 是解码器。VAE 里这三样都是连续分布，KL 项把后验往先验上压，重参数化让采样可导。VQ-VAE 把这三样全换了：

• $q(z \mid x)$ 不再是分布，而是确定性的：$z$ 就是被选中的那个码字 $e_k$，配合 one-hot 指示变量，相当于 $q(z = e_k \mid x) = 1$，对其他码字取 0；
• $p(z)$ 取 K 个码字上的均匀分布；
• $p(x \mid z)$ 是解码器（高斯均值或离散化的像素分布），第一项就是重建损失。

把这个确定性后验和均匀先验代进 KL：$q$ 在 $e_k$ 处为 1、其余为 0，求和只剩被选中那一项：

$$\mathrm{KL}\big( q \,\Vert\, p \big) = \sum_{j=1}^{K} q_j \log \frac{q_j}{p_j} = 1 \cdot \log \frac{1}{1/K} = \log K$$

$\log K$ 是一个常数，对梯度没有任何贡献。VQ-VAE 的 KL 项就此消失——没有 KL、没有重参数化、没有「均值方差都被压向先验」的正则，ELBO 退化成「重建项 + 两个逐样本的 L2 距离项」。名字里的 V 是历史包袱，这也是后面 08 节第一条误解的来源。

3.2 argmin 不可导，梯度要靠「装傻」

量化操作本身是：

$$z_q = e_k, \quad k = \arg\min_{j} \, \Vert z_e - e_j \Vert_2^2$$

符号含义：$z_e \in \mathbb{R}^d$ 是编码器输出（e 指 encoder），$e_j \in \mathbb{R}^d$ 是第 j 个码字，$z_q$ 是替换后的向量（q 指 quantized）。问题出在 $\arg\min$：它是分段常数函数。训练中把 $z_e$ 微动一点点，只要不跨过两个码字的垂直平分面，选中的 $k$ 根本不变，$z_q$ 不变，重建损失也不变。

这不是「梯度小」，是梯度恒等于零。我在训好的 VQ-AE 上用有限差分实测过（vq_core.py 的 [D] 段，512 个样本，沿随机单位方向扰动 $z_e$）：

eps=10⁻¹ 那一行有 0.59% 的样本跨过了平分面，所以差分不为零——这也正是 argmin「分段常数、边界处跳变」的直接展示。而在平分面之间的整片区域里，重建损失对编码器没有任何梯度。VQ-VAE 的解法是 straight-through：假装量化是恒等映射，把解码器对 $z_q$ 的梯度原封不动地抄给 $z_e$：

$$\frac{\partial L}{\partial z_e} \mathrel{:=} \frac{\partial L}{\partial z_q}$$

要强调的是：这不是真实梯度的估计，是替代品。真实梯度是 0，直通梯度实测平均范数 1.49 × 10⁻⁴（同一组权重），它携带的信息是「如果量化不存在，往哪边调编码器能让重建更好」。它能工作的原因是：编码器的真正职责不是让 $z_e$ 落在哪个精确位置，而是让「选出来的码字」是对的——直通梯度恰好只优化这件事。

实现上只有一行（taming-transformers 的写法，见 05 节）：z_q = z + (z_q - z).detach()。前向时 $z_q$ 是真的码字，反向时梯度绕过 $(z_q - z)$ 这个常量直接流向 $z$。

3.3 码本的两条更新路线

直通梯度有个致命遗漏：码本自己拿不到任何来自重建损失的梯度。$z_q$ 是查表查出来的，对 $e_j$ 的导数被查表操作挡住了；直通又把全部梯度引向 $z_e$。如果什么都不加，码本会永远停在初始化的位置。我在玩具上实测过这条「什么都不加」的路线（vq_core.py [E] 段，K=64，800 步）：码本位移精确为 0.000000，重建 MSE 0.185734，是正常训练的 3 倍多。

所以码本必须有独立的更新机制，VQ-VAE 给了第一条路——字典损失。把编码器输出当成常数（stop-gradient，记作 sg），把码字往它身上拉：

$$L_{\text{codebook}} = \big\Vert \mathrm{sg}[z_e] - e_k \big\Vert_2^2, \qquad \frac{\partial L_{\text{codebook}}}{\partial e_k} = 2\,(e_k - z_e)$$

第二条路是 EMA（VQ-VAE-2 之后的主流）：不用梯度，直接对「每个码字被选中样本的均值」做指数滑动。记第 t 步里码字 j 被选中了 $n_j$ 次、被选中样本之和为 $s_j$，则

$$c_j \leftarrow \gamma c_j + (1-\gamma)\, n_j, \quad m_j \leftarrow \gamma m_j + (1-\gamma)\, s_j, \quad e_j \leftarrow \frac{m_j}{c_j + \epsilon_{\text{smooth}}}$$

$\gamma$ 是滑动系数（taming 里 decay=0.99），$c_j$ 是每个码字的滑动计数，$m_j$ 是滑动累加的样本和，$\epsilon_{\text{smooth}}$ 用来防止某个几乎没人用的码字除以接近零的数（taming 的平滑是 $(c_j + \epsilon) \cdot n / (n + K\epsilon)$，其中 $n$ 是全部计数之和）。EMA 的本质是把码字变成「最近被它编码过的那些向量的滑动平均」，没有学习率要调，这也是它取代字典损失的原因。

3.4 commitment 项：另一头的绳子

现在把绳子接上另一头。EMA 把码字往编码器输出上拉，但没有任何东西把编码器输出往码字上拉——编码器完全可以漂走，让量化误差 $\Vert z_e - e_k \Vert^2$ 失控。commitment 项就是拴住编码器的那根绳：

$$L_{\text{commit}} = \beta \,\big\Vert z_e - \mathrm{sg}[e_k] \big\Vert_2^2$$

注意方向和字典损失正好相反：字典损失动了 $e_k$（$z_e$ 被 stop-gradient 冻住），commitment 动了 $z_e$（$e_k$ 被冻住）。两项合起来，VQ-VAE 的完整训练目标是：

$$L = \underbrace{\log p(x \mid z_q)}_{\text{重建，经直通传给编码器}} + \underbrace{\big\Vert \mathrm{sg}[z_e] - e_k \big\Vert_2^2}_{\text{码本项或 EMA}} + \underbrace{\beta \big\Vert z_e - \mathrm{sg}[e_k] \big\Vert_2^2}_{\text{commitment}}$$

$\beta$ 不是一个可以随手抄的超参。在同一组玩具权重上，我把直通梯度和 commitment 项的梯度范数都量了一下（vq_core.py [D] 段）：直通梯度平均范数 1.49 × 10⁻⁴，commitment 梯度平均范数 6.40 × 10⁻²，差 429 倍。$\beta$ 扫描的实测结果（collapse_lab.py [A] 段，K=64，1200 步）：

在这个玩具上 $\beta=1.0$ 反而比论文默认的 0.25 好 35%。原因就藏在那个 429 倍里：当重建梯度相对太弱时，加大 $\beta$ 相当于在帮编码器「站稳」在码字附近，量化误差随之下降。$\beta$ 的最优值和你的重建损失量纲绑死——这就是为什么换损失（比如 VQGAN 换成 L1 + LPIPS）之后不能照抄别人的 $\beta$。

3.5 VQGAN 补上的两块

VQ-VAE 的重建损失是逐像素的，这有一个数学上无解的毛病（06 节用实验展开）：最优解是条件均值，纹理会被平均掉。VQGAN 把重建侧换成三件套：

$$L_{\text{VQGAN}} = \underbrace{\big\Vert x - \hat x \big\Vert_1 + \lambda_{\text{lpips}} L_{\text{LPIPS}}(x, \hat x)}_{\text{感知重建}} + \underbrace{\lambda_{\text{GAN}} \big( -\log D(\hat x) \big)}_{\text{对抗}} + \underbrace{\lambda_{\text{cb}} L_{\text{codebook}} + \beta L_{\text{commit}}}_{\text{量化}}$$

$\hat x$ 是解码器输出，$D$ 是 PatchGAN 判别器，LPIPS 是在 VGG16 五层特征上算距离再加一层学出来的 1×1 卷积（lpips.py 里五个 NetLinLayer，实读源码确认）。对抗项的权重不是手调的，而是自适应的：对解码器最后一层分别求重建损失和对抗损失的梯度，取范数比 $\lambda_{\text{GAN}} \leftarrow \Vert \nabla L_{\text{rec}} \Vert / \Vert \nabla L_{\text{GAN}} \Vert$，让两边的梯度量级匹配——GAN 一开判别器就抢梯度主导权，这是压住它的办法。

3.6 怎么量「码本用得怎么样」

三个从粗到细的指标，别混用：

• 活跃码数：训练中至少被选中过一次的码字数除以 K。最直观，但它是二值的——一个只被用过 3 次的码字和用过 3 万次的算得一样。
• perplexity：把码字的使用频率 $p_j$ 看成一个分布，取 $\mathrm{ppl} = \exp\big( -\sum_{j} p_j \log p_j \big)$。完全均匀使用时等于 K，退化到只用一个码时等于 1。它把长尾压成一个数，是训练日志里最常盯的那个量。
• 有效 bit：$\log_2 \mathrm{ppl}$，可以直接和标称 bit $\log_2 K$ 比。本文玩具里 K=512 的标称 9 bit 只传出 3.86 bit，57% 的编码容量是白付的。

两个容易踩的坑。第一，perplexity 是分布层面的量：它下降只说明使用分布变尖了，既不告诉你死码落在哪，也不等价于重建质量——要看死码分布得直接画使用次数的直方图（图 4 干的就是这件事）。第二，taming 是在当前 batch 上算 avg_probs 的，batch 越小噪声越大；小 batch 上看到 ppl 上下抖动不等于坍缩，别急着改 decay 或加重启。

04. 代码实现

最小实现不需要网络，一个「线性编码器 + VQ + 线性解码器」就能把所有机制跑出来。数据是我合成的 8×8 小块：16 个低频类心，类内加连续变化和白噪声（make_patch_data，4096 个样本，种子 0，全部结果可复现）。核心的量化与直通就这几行（完整脚本在附录）：

def quantize(z_e, codebook):
    d2 = ((z_e[:, None, :] - codebook[None, :, :]) ** 2).sum(-1)   # [N, K]
    idx = d2.argmin(axis=1)                                        # 最近邻
    return codebook[idx], idx, d2[np.arange(len(idx)), idx]

# 训练循环里（z_q 是查表结果，e_k = z_q）：
x_hat = z_q @ params["Wd"] + params["bd"]
dxh = 2.0 * (x_hat - x) / (len(x) * d_in)          # 对 x_hat 的梯度
dz_q = dxh @ params["Wd"].T                        # 解码器传给 z_q 的梯度
dz_e = dz_q + beta * 2.0 * (z_e - z_q) / (len(x) * d_lat)   # 直通 + commitment
# 码本走 EMA（onehot 统计被选中的次数与样本和，见附录 vq_core.py）

第一件事：误差到底由哪几块组成。 用同一组训好的权重，把「走不走量化」作为开关（vq_core.py [C] 段，K=64，d=8）：

两个结论都值得停下来想。第一，量化把误差从 0.0234 推到 0.0603，多出来的 0.0370（+158%）全是量化的账。第二，VQ-AE 的连续通路 0.0234 比独立训练的连续基线 0.0111 差了一倍——量化还会反过来把编码器带偏：commitment 在拉编码器，编码器为迁就码字牺牲了一部分子空间的质量。这部分「隐性代价」在只报一个重建指标时完全看不见。

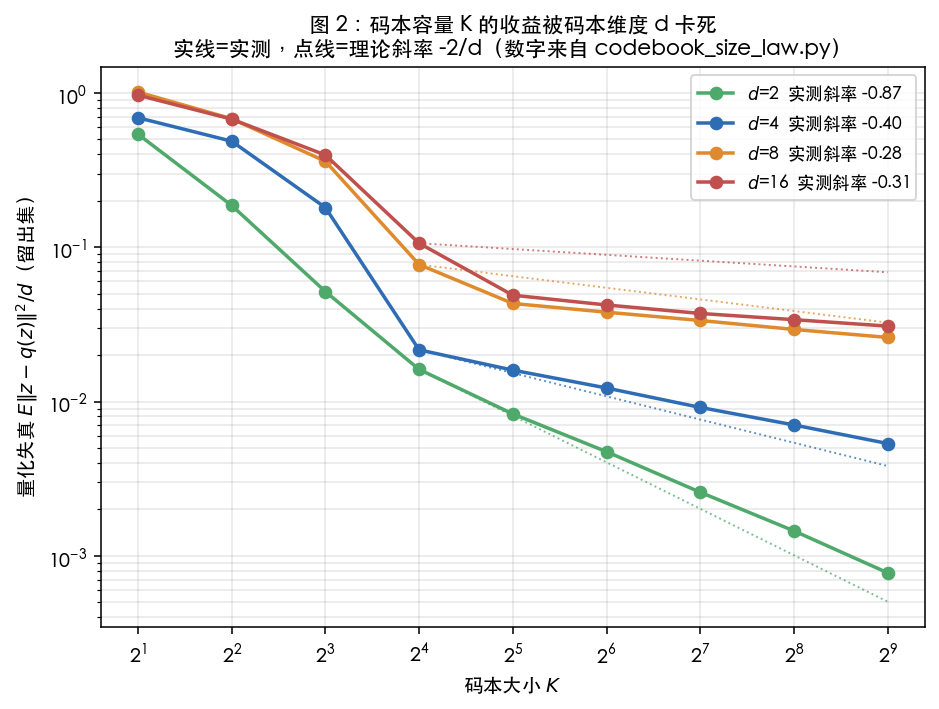

第二件事：码本容量 K 的收益被码本维度 d 卡死。 固定一个训好的连续编码器，对它的潜变量做 k-means（k-means 就是「给定 K 个码字的最优最近邻量化器」的近似），在留出集上测失真随 K 的变化：

这张图要看的是实测线（实线）和理论斜率（点线）的贴合程度：d=2、4、8 都贴得不错（量化理论的 Zador 渐近：最优失真 $\propto K^{-2/d}$），d=16 在大 K 端因为每个码字只剩 8 个训练样本而偏离。直白地说：d=8 时把码本从 8 加到 512（64 倍），量化失真只降到 1/13.9——这就是为什么后面 LFQ、FSQ、残差量化都要在「维度」上做文章，而不是无脑加码本。

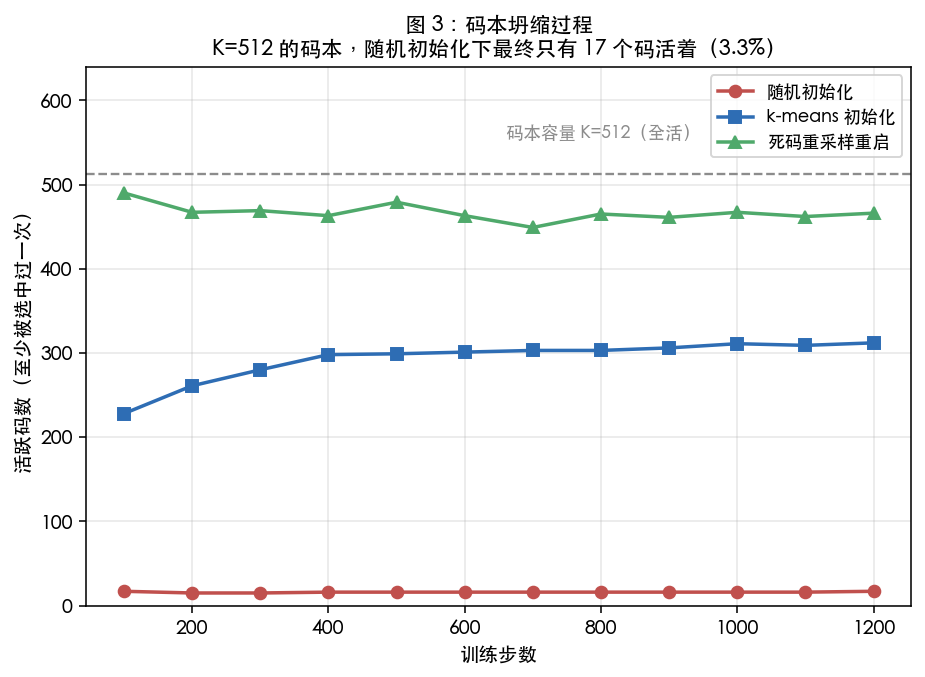

第三件事：码本坍缩与两副解药。 K=512、随机初始化、EMA 更新，训练 1200 步：

这张图要看的是三条线的起点和走势：红线（随机初始化）从第 200 步起就钉死在 20 以下——坍缩发生在训练极早期，一旦码字没被选中过，它就再也没有机会被选中（EMA 的计数是零，均值是零除零）；蓝线（k-means 初始化）起点就是 261；绿线（死码重采样，把长期没人用的码字随机替换成真实的编码器输出）稳定在 470 上下。

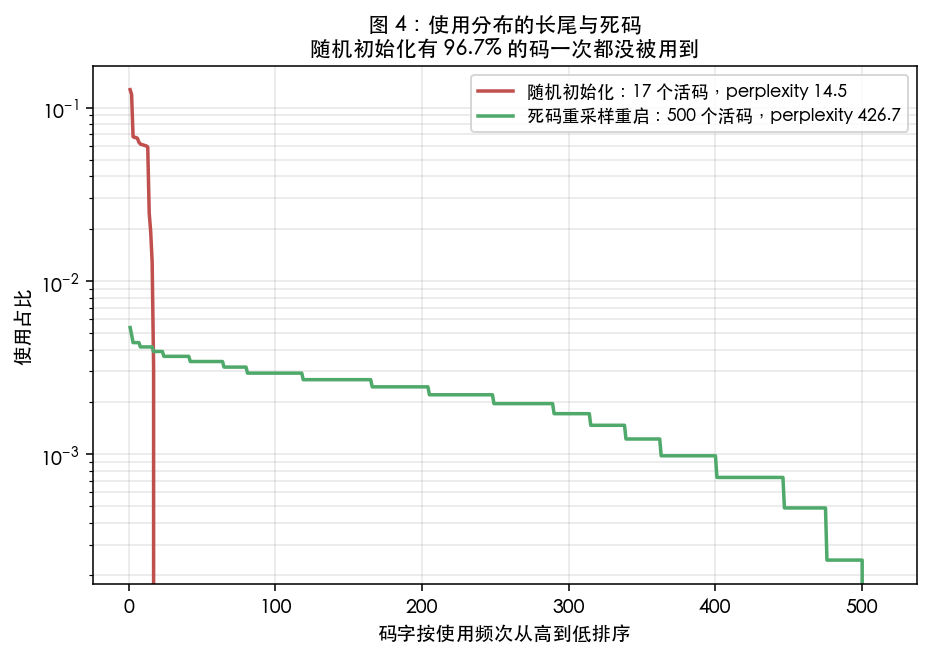

这张图要看的是横轴超过 20 之后红线的缺席：随机初始化的码本只有 17 个码被用过，剩下的在 log 轴上根本画不出来；绿线的使用占比分布虽然仍是长尾（最热的码占 0.13%），但整条尾巴被抬起来了。两个数字合起来读：坍缩让 9 bit 的码本只传出 3.86 bit，而这是在重建 MSE 上实打实付了 2.7 倍代价换来的（0.0491 对 0.0184）。

顺带一提，如果不用 EMA 而用字典损失的梯度更新码本，学习率极其敏感（码本是普通 SGD，不走 Adam）：在同一个玩具上把码本学习率从 0.02 加到 10，重建 MSE 从 0.2418 降到 0.0538，活跃码从 8 涨到 14——始终追不上 EMA。这就是主流实现全部转向 EMA 的实证原因。

05. 工业级实现对照

上面是最小实现，生产代码在 taming-transformers（VQGAN 官方仓库，本文对照的是 taming/modules/vqvae/quantize.py 与 taming/modules/losses/vqperceptual.py，见 GitHub 源码，以下均以 2026-10 时的 master 为准）。逐个对照：

距离计算用展开式。 最小实现里我直接算 (z[:, None] - cb[None]) ** 2，会物化一个 N×K×d 的中间张量；taming 用 $\Vert z - e \Vert^2 = \Vert z \Vert^2 + \Vert e \Vert^2 - 2 z \cdot e$ 展开，只算 N×K 的矩阵乘：

d = torch.sum(z_flattened ** 2, dim=1, keepdim=True) \
    + torch.sum(self.embedding.weight**2, dim=1) \
    - 2 * torch.einsum('bd,dn->bn', z_flattened, ...)

图像 tokenizer 的 N 是 batch × H/16 × W/16，K 上万，这个展开是省显存的关键。

直通就一行，和推导完全一致：z_q = z + (z_q - z).detach()。

taming 保留了一个带 bug 的版本。 VectorQuantizer2 有个 legacy 开关，legacy=True（默认）时损失是 loss = mean((z_q.detach()-z)**2) + beta * mean((z_q - z.detach())**2)——$\beta$ 被加在了码本项上，而不是 commitment 项，与论文公式相反。源码注释直说这是历史 bug，为了兼容旧 checkpoint 保留默认。读老代码、对老权重时要注意这个坑。

EMA 码本的权重是 requires_grad=False 的。EmbeddingEMA 里 weight、cluster_size、embed_avg 全是关闭梯度的参数，更新完全靠滑动平均——和我 3.3 节的推导一致。taming 还顺手算了 perplexity：exp(-sum(avg_probs * log(avg_probs)))，这正是我用来诊断坍缩的量。

decay 不是「越接近 1 越稳」，它是一个时间常数。 衰减系数 $\gamma$ 决定码字「记得多久以前的样本」：$\gamma=0.99$ 时一个历史样本的贡献半衰期是 $\log 0.5 / \log 0.99 \approx 69$ 步，458 步后只剩 1%；$\gamma=0.999$ 半衰期拉到 693 步，$\gamma=0.95$ 只有 13.5 步。这个数要和 batch 里的 token 数对着调：VQGAN f=16 时一张 256² 图给 256 个 token，batch=8 一共 2048 个 token，摊到 K=16384 的码本上平均每步每个码字只被选中 0.125 次。也就是说大码本下 EMA 的计数极其稀疏，decay 太小会让码字在两次命中之间就被洗回零——这是「大码本更容易坍缩」的一条工程解释，也是 LFQ/FSQ 从结构上绕开它的动机。

损失在 losses/vqperceptual.py：L1 + LPIPS + hinge GAN。 三个值得抄的细节：一是 adopt_weight，判别器从第 disc_start 步才介入（先让重建学好，再上对抗）；二是 calculate_adaptive_weight，取 $\Vert \nabla_{\text{last}} L_{\text{rec}} \Vert / \Vert \nabla_{\text{last}} L_{\text{GAN}} \Vert$ 并 clamp 到 10⁴；三是判别器是 NLayerPatchGAN，按 patch 判真假，这样高分辨率下判别器参数量不随分辨率爆炸。

官方数字（仓库 README 的重建 FID 表）：

两行读法：同为 f=16，K 从 1024 加到 16384，rFID 从 10.54 降到 7.41——码本容量确实有用，但注意这是在 d=256 的码本维度上（vq_model.py 里 quant_conv 把通道投影到 embed_dim=256），按 $K^{-2/d}$ 的规律这个收益已经非常温和。另一个对照更惊人：VQGAN f=8 K=256 的 rFID（1.49）比 DALL-E dVAE f=8 K=8192（33.88）好了 22 倍——感知损失加对抗带来的提升，比码本大 32 倍带来的提升大得多。这就是 VQGAN 论文标题里 "taming" 的真正含义。

06. 代价与边界

代价一：量化误差是硬地板，而且维度惩罚很重。 04 节的表已经给了 d=8 的数字：K=512 时量化误差仍把重建误差推高 80.5%（相对连续通路 0.011378）。想压低这块，有两条数学上已知的路：降有效维度（FSQ 干的事：把码本从「K 个 d 维向量」换成「每维只有少量取值」，维度语义变了但利用率为 100%），或者分层量化（残差 VQ、VAR 用的 RQ-VAE：一层量化不完的残差给下一层）。蛮力加 K 是最差的一条路。

代价二：码本坍缩几乎必然发生，解药都有副作用。 实测里随机初始化有 96.7% 死码；k-means 初始化要额外跑一次 k-means 且只在训练初期有用；死码重采样最有效，但它等价于「用随机重启换利用率」——被重启的码字携带的信息丢了，而且重启阈值又是一个新超参。工业界还有第三条路：直接改量化方式让坍缩在结构上不可能发生（LFQ 把每个维度独立二值化/多值化，FSQ 同理），这超出了本文范围，07 节给出处。

代价三：感知重建会「编」细节。 这是 3.5 节埋的伏笔，用一个能算清楚的玩具展开（perceptual_lab.py）。构造：一个 latent 对应两种等概率的纹理 $x = m \pm p$（m 是低频内容，p 是棋盘纹理，纹理占 83.5% 的梯度能量）。在候选输出 $m + c \cdot p$ 上比较两种损失：

这张图要看三处：上排四张 8×8 小图里，MSE 最优那格的棋盘纹理消失了（两种极性平均成平色），特征最优那格纹理回来了；左下柱状图说明这个纹理消失在 PSNR 上是加分的（5.30 dB 最高）；右下的曲线说明只要特征里给高频一点权重（$\alpha > 0.74$，实跑二分定位），最优解就会离开模糊均值往清晰模态走。三条事实合起来的结论是：PSNR 和「看起来真」在这类问题上方向相反——VQGAN 之后没人用 PSNR 报告 tokenizer 的重建质量，rFID 成了标配，原因就在这。

但这笔账的另一面是：对抗训练出来的「细节」不保证是真的。判别器只关心「像不像真图」，不关心「是不是这张图」，所以感知+GAN 的重建会补出数据集里常见的纹理——做压缩、做医学影像这类需要像素保真的任务时，这条路要慎走（GAN 训练不稳的代价也真实存在，05 节的 disc_start 和自适应权重都是为此付的工程税）。

边界：什么时候不该用。 下游不是自回归/离散先验时，离散化没有收益只有损失——Stable Diffusion 的第一-stage 就是连续 VAE（latent_diffusion 那篇讲过），因为扩散模型要的是连续潜空间上的 score，不是离散 token。同样，「码本利用率」这一整章在连续 VAE 里没有对应物。选型的判据一句话：下游要对离散序列做自回归或掩码预测，才需要 VQ tokenizer。

最后坦诚标注边界：本文所有数字来自 8×8 合成小块上的线性自编码器玩具（numpy 实跑，可复现），规模和真实 VQGAN（f=16、d=256、K=16384、百万级图像）差几个数量级；机制层面（直通、EMA、坍缩、感知损失的偏好）我认为可以直接外推，但具体数字（比如 $\beta=1.0$ 更好）不能外推，它依赖我的损失量纲。

07. 经典论文脉络

• VQ-VAE（1711.00937, Neural Discrete Representation Learning）：第一次把离散 latent 做成端到端可训——straight-through 加字典损失/EMA 的组合沿用至今。
• VQ-VAE-2（1906.00446）：层级化（全局加局部两级码本），并正式用 EMA 替代字典梯度，perplexity 作为利用率指标从这里普及。
• VQGAN（2012.09841, Taming Transformers）：感知损失加 PatchGAN 把重建质量拉到 rFID 个位数，第一次让「Transformer 学图像 token」在算力和效果上同时成立。
• DALL-E（2102.12092）：zero-shot 文生图，dVAE 用 Gumbel-softmax 变分训练（8192 码本、f=8），证明了离散 token 路线在多模态上的可扩展性。
• ViT-VQGAN（2110.04627）：把卷积 tokenizer 换成 ViT 结构，码本效率（利用率）被单独拿出来分析。
• MaskGIT（2202.04200）：放弃自回归，改用掩码并行解码——依赖的仍是 VQGAN 的离散 token，说明离散化红利不止自回归一条路。
• LFQ / FSQ（2310.05737 MagViT-2 / 2309.15505）：从结构上消灭码本坍缩——LFQ 把每维独立量化到固定格点，FSQ 直接用少量取值的整数网格，码本利用率都能到 100%。
• VAR（2404.08560）：残差 VQ（粗到细多级量化）加「下一尺度预测」，把自回归视觉生成推到与扩散相当的区间，是 2024 年后 tokenizer 论文的必引坐标。

08. 常见误解

误解一：「VQ-VAE 是 VAE 的一种」。 3.1 节推过：后验是确定性的 one-hot，先验是均匀分布，KL 精确等于 $\log K$，是常数，对训练没有任何贡献。没有变分、没有重参数化、没有 KL 正则——ELBO 在这里只是叙事起点，不是训练目标。

误解二：「码本是梯度下降学出来的」。 码本拿不到重建损失的梯度（查表挡住了，直通又把梯度全引向编码器），它的更新要么靠字典损失这一项、要么靠 EMA。taming 的 EMA 实现里码本权重干脆是 requires_grad=False 的。

误解三：「straight-through 是梯度的无偏估计」。 实测（04 节表）：真实有限差分精确为 0，直通梯度非零。它不是对真实梯度的估计，是「假装量化不存在」的替代品；真正把它扶正的是 commitment 项，否则编码器会漂走。

误解四：「码本越大越好」。 $K^{-2/d}$ 的维度惩罚加上坍缩风险，让大码本的收益远低于直觉——K=1024 到 16384 在 d=256 上只把 rFID 从 10.54 拉到 7.41（05 节表）。利用率不到 100% 时，标称 bit 和有效 bit 的差距更离谱（本文玩具里 9 bit 只传出 3.86 bit）。

误解五：「$\beta=0.25$ 是默认值，照抄就行」。 $\beta$ 控制的是 commitment 梯度和重建直通梯度的量级比，本文玩具里两者天然差 429 倍，$\beta$ 扫描显示 1.0 反而最好。换了重建损失（MSE 换 L1+LPIPS）量纲就变，$\beta$ 必须重调。

09. 动手验证

三个实验都可以在附录代码里一键复现（numpy only，不需要 GPU）：

1. 亲手确认 argmin 的梯度是零：跑 python vq_core.py，看 [D] 段——把 $z_e$ 沿随机方向扰动 10⁻² 到 10⁻⁴，有限差分精确为 0，argmin 保持不变的样本比例是 1.0000；对比直通梯度平均范数 1.49 × 10⁻⁴。
2. 亲手制造并修好码本坍缩：跑 python collapse_lab.py，看 [B][C] 段——K=512 随机初始化最终只有 17 个活码（96.7% 死码）、重建 MSE 0.0491；换死码重采样后 500 个活码、MSE 0.0184。你也可以把 restart_dead=True 关掉再跑一遍，确认结果回到 17。
3. 亲手验证「MSE 必然糊」：跑 python perceptual_lab.py，把文件顶部的 AMP（纹理幅度）从 0.5 改成 0.1 再跑——你会发现梯度能量保留率对纹理幅度极其敏感，而 MSE 最优解的纹理保留永远是 0（条件均值把 ±纹理精确抵消）。
4. 亲手确认「加码本不如降维度」：跑 python codebook_size_law.py，读 [A] 段输出——d=16 时 K 从 8 加到 512 只把失真降到 1/12.9，d=2 时同样 64 倍的预算能降到 1/66.5。再把 make_patch_data 的 n_cluster 从 16 改成 4（类更少、潜变量更集中）重跑，斜率会明显变陡：失真下降的速度由数据分布本身决定，码本参数只是顺着它走。

10. 延伸阅读

• 前置：变分下界与重参数化（ELBO）、VAE 结构与训练目标——本文 3.1 节是 ELBO 在离散情形下的特例。
• 同方向：视频 VAE 的时空压缩结构（f_t 的时间维压缩，01 节视频账本用到了）、视频 VAE 的常见 loss 组合（GAN/LPIPS 组合的连续版）。
• 相关：潜空间扩散与 Stable Diffusion 架构（06 节「什么时候不用 VQ」的那条连续路线）、自回归视频生成（离散 token 的下游）、FID / CLIP Score 到底测了什么（05 节 rFID 的定义与陷阱）。

附录：完整代码

09 节用到的脚本全文如下（token_budget.py、collapse_lab.py、vq_core.py、perceptual_lab.py、codebook_size_law.py、make_figures.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。

token_budget.py

"""token_budget.py —— 离散化到底换来多少「序列长度」上的便宜。

VQGAN 那篇论文的动机只有一句话：Transformer 的注意力和序列长度是平方关系，
在像素上做自回归根本不可能，所以必须先把图像压成一串短的离散 token。
本脚本把这笔账算成具体的数：

    [A] 不同分辨率 / 下采样率下的 token 数与注意力规模
    [B] 码本大小 K 决定每个 token 多少 bit，折算成每张图多少 bpp
    [C] 视频的 token 数（时空压缩一起算）
    [D] 码本坍缩要付的比特代价：perplexity 才是真实容量

运行：/usr/local/bin/python3 token_budget.py
"""

from __future__ import annotations

import numpy as np


def n_tokens(h, w, f, t=1, f_t=1):
    return (t // f_t) * (h // f) * (w // f)


def main():
    print("[A] 图像：边长 H 与下采样率 f 决定 token 数（注意力按 n^2 涨）")
    print("    H      f     token 数      注意力矩阵 n^2      相对像素级")
    for H in (256, 512, 1024):
        base = H * H * 3                      # 像素级（RGB 逐通道）
        for f in (4, 8, 16):
            n = n_tokens(H, H, f)
            print("    %-5d  %-4d  %-12d  %-18.3e  %.4g" % (
                H, f, n, float(n) ** 2, float(n * n) / float(base * base)))
        print("      （像素级 RGB 序列 %d，n^2 = %.3e）" % (base, float(base) ** 2))
    print()

    print("[B] 码本容量 K 决定每个 token 的 bit 数（256x256 图像）")
    print("    K         bit/token   f=8: bit/图   bpp      f=16: bit/图   bpp")
    for K in (256, 512, 1024, 4096, 16384, 262144):
        bit = np.log2(K)
        row = [K, bit]
        for f in (8, 16):
            n = n_tokens(256, 256, f)
            total = n * bit
            row += [total, total / (256 * 256)]
        print("    %-8d  %-10.2f  %-12.0f  %-7.3f  %-12.0f  %.3f" % tuple(row))
    print("    bpp = bit per pixel。作为参照，JPEG 在中等质量下大约 0.5~1 bpp。")
    print()

    print("[C] 视频：时间维也要压（5 秒 24fps = 121 帧，256x256）")
    print("    f_t    f     token 数       上下文长度对比（相对 121x256x256x3 像素）")
    pixel = 121 * 256 * 256 * 3
    for f_t in (1, 4, 8):
        for f in (8, 16):
            n = n_tokens(256, 256, f, t=120, f_t=f_t)
            print("    %-5d   %-4d  %-14d  %.5g" % (
                f_t, f, n, float(n) / pixel))
    print()

    print("[D] 码本坍缩的比特代价：真实容量看 perplexity，不是看 K")
    print("    K       perplexity   标称 bit    有效 bit    浪费")
    for K, ppl in [(512, 14.50), (512, 217.26), (512, 426.71),
                   (16384, 14.50), (16384, 1000.0), (16384, 16384.0)]:
        nominal = np.log2(K)
        eff = np.log2(ppl)
        print("    %-6d  %-11.2f  %-10.2f  %-10.2f  %.1f%%" % (
            K, ppl, nominal, eff, 100 * (nominal - eff) / nominal))
    print("    前两行来自 collapse_lab.py 的实测：K=512 随机初始化只有 17 个码活着，")
    print("    9 bit 的码本只传出 3.86 bit；死码重启后回到 8.74 bit。")
    print()

    print("[E] 一句话总结")
    f16 = n_tokens(256, 256, 16)
    print("    256x256 图像在 f=16 下是 %d 个 token，是像素级 RGB 序列的 1/%.0f；"
          % (f16, (256 * 256 * 3) / f16))
    print("    注意力规模从 %.2e 降到 %.2e，省了 %.0f 倍——这才是必须先做 tokenizer 的原因。"
          % (float(256 * 256 * 3) ** 2, float(f16) ** 2,
             float(256 * 256 * 3) ** 2 / float(f16) ** 2))


if __name__ == "__main__":
    main()

collapse_lab.py

"""collapse_lab.py —— 码本坍缩（codebook collapse）是怎么发生的，能救回来多少。

码本坍缩指的是：K 个码字里只有一小撮被用到，剩下的从头到尾一次都没被选中
（死码）。花了一整个 K×d 的码本，只买到 log2(perplexity) 比特的表达力。

    [A] commitment 权重 beta 怎么影响坍缩程度
    [B] 大码本在训练过程中怎么一步步坍缩（活跃码数曲线）
    [C] 两种常用解药有多大用：k-means 初始化码本 / 死码重采样重启

运行：/usr/local/bin/python3 collapse_lab.py
"""

from __future__ import annotations

import argparse

import numpy as np

from vq_core import kmeans, make_patch_data, perplexity, quantize, train_ae

BIG_K = 512


def stats(X, params, codebook):
    """给定训练好的权重与码本，算重建误差与使用分布统计量。"""
    z_e = X @ params["We"]
    z_q, idx, _ = quantize(z_e, codebook)
    cnt = np.bincount(idx, minlength=len(codebook)).astype(np.float64)
    rec = float((((z_q @ params["Wd"] + params["bd"]) - X) ** 2).mean())
    frac = np.sort(cnt / cnt.sum())[::-1]
    return {
        "rec": rec,
        "alive": int((cnt > 0).sum()),
        "ppl": perplexity(cnt),
        "top1": float(frac[0]),
        "bottom_half": float(frac[len(frac) // 2:].sum()),
        "counts": cnt,
    }


def run_vq(X, K=BIG_K, beta=0.25, steps=1200, seed=0, mode="ema",
           init_cb=None, restart=False, log_every=100):
    """跑一次 VQ-AE 训练，返回 (stats, hist)。"""
    p, c, h, _ = train_ae(X, 8, mode, K=K, beta=beta, steps=steps, seed=seed,
                          restart_dead=restart, init_cb=init_cb,
                          log_every=log_every)
    return stats(X, p, c), h


def main():
    ap = argparse.ArgumentParser()
    ap.add_argument("--steps", type=int, default=1200)
    ap.add_argument("--K", type=int, default=BIG_K)
    ap.add_argument("--seed", type=int, default=0)
    args = ap.parse_args()

    X, _, _, _ = make_patch_data(n=4096, seed=args.seed)
    print("数据 X%s，训练 %d 步" % (X.shape, args.steps))
    print()

    # ---------------- [A] beta 扫描 ----------------
    print("[A] commitment 权重 beta 的影响（K=64，码本 EMA，%d 步）" % args.steps)
    print("    beta       重建MSE      活跃码    perplexity")
    for beta in (0.0, 0.05, 0.25, 1.0, 4.0):
        s, _ = run_vq(X, K=64, beta=beta, steps=args.steps, seed=args.seed)
        print("    %-9.2f  %.6f    %4d      %.2f" % (
            beta, s["rec"], s["alive"], s["ppl"]))
    print("    -> beta=0 时编码器完全不被拉向码本，量化误差最大；beta 加大能压住")
    print("       误差，但也把编码器往码本上拽，两头都不免费（本玩具上 1.0 最好）。")
    print()

    # ---------------- [B] 大码本的坍缩过程 ----------------
    print("[B] 大码本 K=%d 的坍缩过程（beta=0.25，EMA，随机初始化）" % args.K)
    s0, h0 = run_vq(X, K=args.K, steps=args.steps, seed=args.seed, log_every=200)
    print("    步数    重建MSE      活跃码    perplexity")
    for i in range(len(h0["step"])):
        print("    %5d   %.6f    %4d      %.2f" % (
            h0["step"][i], h0["recon"][i], h0["alive"][i], h0["ppl"][i]))
    print("    最终：%d 个码字里只有 %d 个活着；perplexity %.2f 对应 %.2f bit，"
          "而码本容量是 %.2f bit" % (
              args.K, s0["alive"], s0["ppl"], np.log2(max(s0["ppl"], 1e-12)),
              np.log2(args.K)))
    print("    最热的 1 个码占 %.3f 的使用量，最冷的一半码一共只占 %.4f"
          % (s0["top1"], s0["bottom_half"]))
    print()

    # ---------------- [C] 解药 ----------------
    print("[C] 两种解药（同为 K=%d，%d 步）" % (args.K, args.steps))
    p_init, _, _, _ = train_ae(X, 8, "continuous", steps=800, seed=args.seed)
    init_cb = kmeans(X @ p_init["We"], args.K, seed=args.seed, iters=20)
    s1, h1 = run_vq(X, K=args.K, steps=args.steps, seed=args.seed,
                    init_cb=init_cb, log_every=200)
    s2, h2 = run_vq(X, K=args.K, steps=args.steps, seed=args.seed,
                    restart=True, log_every=200)
    print("    配置              重建MSE      活跃码       perplexity   有效bit")
    for tag, s in [("随机初始化", s0), ("k-means 初始化", s1),
                   ("死码重采样重启", s2)]:
        print("    %-16s  %.6f    %4d/%4d     %6.2f      %.2f" % (
            tag, s["rec"], s["alive"], args.K, s["ppl"],
            np.log2(max(s["ppl"], 1e-12))))
    print()
    print("    注：本玩具的真实类心只有 16 个，活跃码数的上界本来就远小于 K，")
    print("    所以这里看的是「死码能不能被救活」，不是表达力真的翻了多少倍。")
    print()

    print("[D] 活跃码数随训练步数的变化（供配图）")
    print("    随机初始化   :", list(zip(h0["step"], h0["alive"])))
    print("    k-means 初始化:", list(zip(h1["step"], h1["alive"])))
    print("    死码重采样   :", list(zip(h2["step"], h2["alive"])))


if __name__ == "__main__":
    main()

vq_core.py

"""vq_core.py —— 向量量化器（VQ）的最小实现，外加一个真跑得起来的训练实验。

无 torch 依赖，纯 numpy。本机解释器：/usr/local/bin/python3（3.10.5）。

运行：
    /usr/local/bin/python3 vq_core.py
    /usr/local/bin/python3 vq_core.py --steps 1200 --K 64 --beta 0.25

输出分五段：
    [A] 连续自编码器基线（无量化）——量化误差的下界
    [B] VQ-AE 训练结果：重建误差 / 量化误差 / 码本使用率 / perplexity
    [C] 误差分解：总误差 = 子空间残差 + 量化误差（与 [A] 对拍）
    [D] straight-through 的梯度核验：真实有限差分 vs 直通梯度
    [E] 码本更新方式对照（不更新 / 梯度 / EMA / EMA+死码重启）
"""

from __future__ import annotations

import argparse
import os

import numpy as np

HERE = os.path.dirname(os.path.abspath(__file__))


# ------------------------------------------------------------------ 数据
def cos_basis(patch: int = 8, n_freq: int = 3):
    """8x8 小块的低频余弦基，共 n_freq^2 = 9 个，已按行归一化。"""
    t = np.arange(patch) + 0.5
    one_d = [np.ones(patch)]
    for k in range(1, n_freq):
        one_d.append(np.cos(np.pi * k * t / patch))
    B = np.stack([np.outer(a, b).ravel() for a in one_d for b in one_d])
    return B / np.linalg.norm(B, axis=1, keepdims=True)


def make_patch_data(n=4096, patch=8, n_cluster=16, seed=0,
                    center_scale=2.0, intra=0.35, noise=0.05):
    """合成一批 8x8 小块：16 个类心 + 类内低频连续变化 + 白噪声。

    返回 X[N, 64]、类标、类心、基。类间方差远大于类内，所以码本有机会学到
    「块类别」这种离散结构；白噪声部分不可压缩，构成误差地板。
    """
    rng = np.random.default_rng(seed)
    B = cos_basis(patch)                       # [9, 64]
    dim_b = B.shape[0]
    centers = center_scale * (rng.normal(size=(n_cluster, dim_b)) @ B)
    labels = rng.integers(0, n_cluster, size=n)
    X = centers[labels].copy()
    X += intra * (rng.normal(size=(n, dim_b)) @ B)      # 类内连续变化
    X += noise * rng.normal(size=(n, patch * patch))    # 不可压缩噪声
    return X, labels, centers, B


# ------------------------------------------------------------------ 量化
def quantize(z_e, codebook):
    """最近邻量化。z_e [N, d]，codebook [K, d]。

    返回 z_q[N, d]、索引 idx[N]、量化误差（每样本 d 维平方和）。
    """
    d2 = ((z_e[:, None, :] - codebook[None, :, :]) ** 2).sum(-1)   # [N, K]
    idx = d2.argmin(axis=1)
    return codebook[idx], idx, d2[np.arange(len(idx)), idx]


def kmeans(data, k, seed=0, iters=25):
    """Lloyd 迭代 + kmeans++ 初始化。空簇用「当前最差点」补齐。"""
    rng = np.random.default_rng(seed)
    n, d = data.shape
    k = min(k, n)
    centers = np.empty((k, d), dtype=data.dtype)
    centers[0] = data[rng.integers(n)]
    closest = ((data - centers[0]) ** 2).sum(1)
    for j in range(1, k):
        tot = closest.sum()
        if tot <= 0:
            centers[j] = data[rng.integers(n)]
        else:
            centers[j] = data[rng.choice(n, p=closest / tot)]
        closest = np.minimum(closest, ((data - centers[j]) ** 2).sum(1))

    for _ in range(iters):
        _, assign, dist = quantize(data, centers)
        dist = dist.copy()
        for j in range(k):
            mask = assign == j
            if mask.any():
                centers[j] = data[mask].mean(0)
            else:                       # 空簇：拿当前最差的点填
                j_worst = int(np.argmax(dist))
                centers[j] = data[j_worst]
                dist[j_worst] = -1.0
    return centers


def perplexity(counts):
    """码本 perplexity = exp(使用分布的熵)，上界是码本大小 K。"""
    p = np.asarray(counts, dtype=np.float64)
    p = p / p.sum()
    nz = p[p > 0]
    return float(np.exp(-(nz * np.log(nz)).sum()))


# ------------------------------------------------------------------ 训练
class Adam:
    """够用的 Adam，只处理一组 numpy 参数。"""

    def __init__(self, params, lr=0.02, b1=0.9, b2=0.999, eps=1e-8):
        self.p = params
        self.m = {k: np.zeros_like(v) for k, v in params.items()}
        self.v = {k: np.zeros_like(v) for k, v in params.items()}
        self.lr, self.b1, self.b2, self.eps = lr, b1, b2, eps
        self.t = 0

    def step(self, grads):
        self.t += 1
        for k, g in grads.items():
            self.m[k] = self.b1 * self.m[k] + (1 - self.b1) * g
            self.v[k] = self.b2 * self.v[k] + (1 - self.b2) * (g * g)
            mhat = self.m[k] / (1 - self.b1 ** self.t)
            vhat = self.v[k] / (1 - self.b2 ** self.t)
            self.p[k] -= self.lr * mhat / (np.sqrt(vhat) + self.eps)


def make_params(d_in, d_lat, seed=0):
    rng = np.random.default_rng(seed)
    return {
        "We": rng.normal(scale=0.1, size=(d_in, d_lat)),
        "Wd": rng.normal(scale=0.1, size=(d_lat, d_in)),
        "bd": np.zeros(d_in),
    }


def evaluate(X, params, codebook, eval_idx):
    """在固定评估集上算重建 MSE、量化误差、活跃码数、perplexity。"""
    x = X[eval_idx]
    z_e = x @ params["We"]
    d_lat = params["We"].shape[1]
    if codebook is None:
        z_q, qerr, alive, ppl, counts = z_e, 0.0, 0, 0.0, None
    else:
        z_q, idx, qerr = quantize(z_e, codebook)
        counts = np.bincount(idx, minlength=len(codebook)).astype(np.float64)
        alive = int((counts > 0).sum())
        ppl = perplexity(counts)
    x_hat = z_q @ params["Wd"] + params["bd"]
    return {
        "recon": float(((x_hat - x) ** 2).mean()),
        "quant": float(np.mean(qerr)) / d_lat if codebook is not None else 0.0,
        "alive": alive,
        "ppl": ppl,
        "counts": counts,
    }


def train_ae(X, d_lat, codebook_mode, K=64, beta=0.25, steps=800, batch=512,
             lr=0.02, seed=0, decay=0.99, restart_dead=False, log_every=100,
             cb_lr=10.0, init_cb=None):
    """训练「线性编码器 + VQ + 线性解码器」。

    codebook_mode:
        "continuous" —— 无量化，连续自编码器基线
        "none"       —— 码本完全不更新（只有 straight-through）
        "grad"       —— 码本用 ||sg[z_e] - e||^2 的梯度更新
        "ema"        —— 码本用指数滑动平均更新（cluster_size + embed_avg）
    """
    rng = np.random.default_rng(seed)
    eval_rng = np.random.default_rng(1000 + seed)
    eval_idx = eval_rng.choice(len(X), size=min(2048, len(X)), replace=False)

    n, d_in = X.shape
    params = make_params(d_in, d_lat, seed=seed)
    opt = Adam(params, lr=lr)
    has_vq = codebook_mode != "continuous"

    if has_vq:
        # 码本初始化：小方差（呼应 taming 里 uniform(-1/n_e, 1/n_e) 的量级）
        codebook = (rng.normal(scale=1.0 / K, size=(K, d_lat))
                    if init_cb is None else np.asarray(init_cb).copy())
        init_codebook = codebook.copy()
        cluster_size = np.ones(K, dtype=np.float64)      # EMA 用
        embed_avg = codebook.copy()                      # EMA 用
    else:
        codebook = init_codebook = None
        cluster_size = embed_avg = None

    hist = {"step": [], "recon": [], "quant": [], "alive": [], "ppl": []}

    for step in range(1, steps + 1):
        b = rng.choice(n, size=min(batch, n), replace=False)
        x = X[b]
        z_e = x @ params["We"]                                   # [B, d]

        if has_vq:
            z_q, idx, _ = quantize(z_e, codebook)
            e_k = z_q
            x_hat = z_q @ params["Wd"] + params["bd"]
            # 反传：解码器对 z_q 的梯度，原封不动地当作对 z_e 的梯度
            dxh = 2.0 * (x_hat - x) / (len(x) * d_in)            # [B, d_in]
            dz_q = dxh @ params["Wd"].T                          # [B, d]
            dz_e = dz_q + beta * 2.0 * (z_e - e_k) / (len(x) * d_lat)
            opt.step({"We": x.T @ dz_e, "Wd": z_q.T @ dxh,
                      "bd": dxh.sum(0)})

            if codebook_mode == "grad":
                # d/de ||sg[z_e] - e||^2 = 2 (e - z_e)。注意码本是普通 SGD，
                # 不走 Adam，所以它的有效步长要单独调（见 [E] 的 cb_lr 扫描）。
                g = 2.0 * (e_k - z_e) / (len(x) * d_lat)
                np.add.at(codebook, idx, -cb_lr * g)
            elif codebook_mode == "ema":
                onehot = np.zeros((len(x), K))
                onehot[np.arange(len(x)), idx] = 1.0
                cnt = onehot.sum(0)
                cluster_size = decay * cluster_size + (1 - decay) * cnt
                embed_avg = decay * embed_avg + (1 - decay) * (onehot.T @ z_e)
                tot = cluster_size.sum()
                smoothed = (cluster_size + 1e-5) / (tot + K * 1e-5) * tot
                codebook = embed_avg / smoothed[:, None]
                if restart_dead:
                    dead = np.where(cluster_size < 1.0)[0]
                    for j in dead:       # 死码重采样为真实的编码器输出
                        codebook[j] = z_e[rng.integers(len(z_e))]
                        cluster_size[j] = 1.0
                        embed_avg[j] = codebook[j]
        else:
            x_hat = z_e @ params["Wd"] + params["bd"]
            dxh = 2.0 * (x_hat - x) / (len(x) * d_in)
            opt.step({"We": x.T @ (dxh @ params["Wd"].T),
                      "Wd": z_e.T @ dxh, "bd": dxh.sum(0)})

        if step % log_every == 0 or step == steps:
            m = evaluate(X, params, codebook, eval_idx)
            hist["step"].append(step)
            for k in ("recon", "quant", "alive", "ppl"):
                hist[k].append(m[k])

    shift = None
    if has_vq:
        shift = float(np.abs(codebook - init_codebook).mean())
    return params, codebook, hist, shift


# ------------------------------------------------------------------ 主流程
def main():
    ap = argparse.ArgumentParser()
    ap.add_argument("--steps", type=int, default=800)
    ap.add_argument("--K", type=int, default=64)
    ap.add_argument("--d", type=int, default=8)
    ap.add_argument("--beta", type=float, default=0.25)
    ap.add_argument("--seed", type=int, default=0)
    args = ap.parse_args()

    X, labels, centers, B = make_patch_data(n=4096, seed=args.seed)
    n, d_in = X.shape
    print("数据: X%s  样本范数均值 %.4f" % (X.shape, np.linalg.norm(X, axis=1).mean()))
    print("码本 K=%d, 潜维度 d=%d, beta=%.2f" % (args.K, args.d, args.beta))
    print()

    # ---------------- [A] 连续自编码器基线 ----------------
    pc, _, hc, _ = train_ae(X, args.d, "continuous", steps=args.steps,
                            seed=args.seed)
    recon_c = hc["recon"][-1]
    print("[A] 连续自编码器（无量化，最优线性重建）")
    print("    重建 MSE/像素 = %.6f" % recon_c)
    print()

    # ---------------- [B] VQ-AE ----------------
    pv, cb, hv, _ = train_ae(X, args.d, "ema", K=args.K, beta=args.beta,
                             steps=args.steps, seed=args.seed)
    print("[B] VQ-AE（码本 EMA 更新, decay=0.99）训练曲线")
    print("    步数   重建MSE      量化误差/d   活跃码   perplexity")
    for i in range(len(hv["step"])):
        print("    %5d  %.6f    %.6f    %5d    %.2f" % (
            hv["step"][i], hv["recon"][i], hv["quant"][i],
            hv["alive"][i], hv["ppl"][i]))
    counts = np.bincount(quantize(X @ pv["We"], cb)[1],
                         minlength=args.K).astype(np.float64)
    print("    最终活跃码 %d / %d，perplexity %.2f（上界 %d）" % (
        (counts > 0).sum(), args.K, perplexity(counts), args.K))
    print()

    # ---------------- [C] 误差分解 ----------------
    z_e = X @ pv["We"]
    z_q, _, qerr = quantize(z_e, cb)
    rec_vq = (((z_q @ pv["Wd"] + pv["bd"]) - X) ** 2).mean()
    rec_cont = (((z_e @ pv["Wd"] + pv["bd"]) - X) ** 2).mean()
    print("[C] 误差分解（同一组 VQ-AE 权重，只换「走不走量化」）")
    print("    连续通路重建 MSE  = %.6f   （子空间残差，与 [A] 同量级）" % rec_cont)
    print("    量化后重建 MSE    = %.6f" % rec_vq)
    print("    差值（量化引入）  = %.6f  （%.1f%%）" % (
        rec_vq - rec_cont, 100 * (rec_vq - rec_cont) / rec_cont))
    print("    [A] 连续基线      = %.6f" % recon_c)
    print("    量化误差 E||z_e-e||^2/d = %.6f" % (qerr.mean() / args.d))
    print()

    # ---------------- [D] straight-through 梯度核验 ----------------
    # 用 [B] 训好的 VQ-AE，在真实工作点上做有限差分。
    rng = np.random.default_rng(7)
    x0 = X[:512]
    z_e0 = x0 @ pv["We"]
    z_q0, idx0, _ = quantize(z_e0, cb)
    xh0 = z_q0 @ pv["Wd"] + pv["bd"]
    L0 = ((xh0 - x0) ** 2).mean()
    direction = rng.normal(size=args.d)
    direction /= np.linalg.norm(direction)
    print("[D] straight-through 梯度核验（512 样本，取 [B] 训好的权重）")
    print("    有限差分：把 z_e 沿随机单位方向微扰 eps，看 L 怎么变")
    for eps in (1e-1, 1e-2, 1e-3, 1e-4):
        z_p = z_e0 + eps * direction
        z_qp, idxp, _ = quantize(z_p, cb)
        Lp = ((z_qp @ pv["Wd"] + pv["bd"] - x0) ** 2).mean()
        same = float((idxp == idx0).mean())
        print("      eps=%.0e : dL/dz_e = %+.10f   (argmin 保持不变的样本 %.4f)" % (
            eps, (Lp - L0) / eps, same))
    dxh = 2.0 * (xh0 - x0) / (len(x0) * d_in)
    dz_q = dxh @ pv["Wd"].T
    st_grad = float((dz_q * direction).mean())
    st_norm = float(np.linalg.norm(dz_q, axis=1).mean())
    commit = 2.0 * args.beta * (z_e0 - z_q0) / args.d
    commit_norm = float(np.linalg.norm(commit, axis=1).mean())
    print("    直通梯度 dL/dz_q 投影到同一方向 = %+.10f" % st_grad)
    print("    直通梯度平均范数 ||dL/dz_q||    = %.6e" % st_norm)
    print("    commitment 项平均范数           = %.6e" % commit_norm)
    print("    -> 真实梯度恒为 0（argmin 是分段常数），直通梯度非零；")
    print("       它是「假装量化是恒等映射」的替代品，不是真实梯度的估计。")
    print()

    # ---------------- [E] 码本更新方式对照 ----------------
    print("[E] 码本更新方式对照（同为 %d 步，K=%d，beta=%.2f）" % (
        args.steps, args.K, args.beta))
    print("    模式                 重建MSE      活跃码   perplexity   码本位移")
    for mode, rst, cbl in [("none", False, 10.0), ("grad", False, 10.0),
                           ("ema", False, 10.0), ("ema", True, 10.0)]:
        p, c, h, shift = train_ae(X, args.d, mode, K=args.K, beta=args.beta,
                                  steps=args.steps, seed=args.seed,
                                  restart_dead=rst, cb_lr=cbl)
        cnt = np.bincount(quantize(X @ p["We"], c)[1],
                          minlength=args.K).astype(np.float64)
        tag = mode + ("+restart" if rst else "")
        print("    %-18s %.6f    %5d    %.2f        %.6f" % (
            tag, h["recon"][-1], int((cnt > 0).sum()), perplexity(cnt), shift))
    print()
    print("    附：grad 模式对码本步长极敏感（码本是普通 SGD，不走 Adam）")
    for cbl in (0.02, 0.1, 1.0, 10.0):
        p, c, h, _ = train_ae(X, args.d, "grad", K=args.K, beta=args.beta,
                              steps=args.steps, seed=args.seed, cb_lr=cbl)
        cnt = np.bincount(quantize(X @ p["We"], c)[1],
                          minlength=args.K).astype(np.float64)
        print("      cb_lr=%-6.2f 重建MSE %.6f   活跃码 %3d   perplexity %.2f" % (
            cbl, h["recon"][-1], int((cnt > 0).sum()), perplexity(cnt)))
    print()


if __name__ == "__main__":
    main()

perceptual_lab.py

"""perceptual_lab.py —— 为什么 VQGAN 不能只用 MSE：一个能算清的玩具。

VQ-VAE 用 MSE（或像素空间的似然）训练解码器。MSE 的最优解是条件均值，
而条件均值会把「同一 latent 对应多种合理细节」平均掉 —— 这就是重建发糊的
数学根源，不是玄学。VQGAN 的解法是换掉重建损失：改成特征空间距离（LPIPS）
外加一个对抗项。

本脚本用一个双模态玩具把这个机制算清楚：

    [A] 构造：同一个 latent 对应两种等概率的纹理（+p 和 -p）
    [B] MSE 最优 = 条件均值，纹理被平均掉；高频（梯度）能量只剩多少
    [C] 换成非线性特征空间后，最优解跳到清晰模态；求阈值 alpha 并与解析式对拍
    [D] 三种候选输出的三项指标对比：PSNR / 梯度能量保留 / 到最近模态的距离

注意：这里的特征映射 phi(x) = [x, alpha * |grad x|] 是我手工造的非线性特征，
用来演示「非线性」这一步为什么关键；真实的 LPIPS 用的是 VGG16 五层特征加
一层学习的 1x1 卷积，机制相同但权重是学出来的。

运行：/usr/local/bin/python3 perceptual_lab.py
"""

from __future__ import annotations

import numpy as np

PATCH = 8
AMP = 0.5          # 纹理幅度
SEED = 0


def gradient_magnitude(img):
    """前向差分后取绝对值：|grad x| 的展平向量（水平 56 个 + 垂直 56 个）。"""
    gx = np.diff(img, axis=1)
    gy = np.diff(img, axis=0)
    return np.concatenate([np.abs(gx).ravel(), np.abs(gy).ravel()])


def phi(img, alpha):
    """非线性特征映射：图像本身 + alpha 乘梯度幅值。"""
    return np.concatenate([img.ravel(), alpha * gradient_magnitude(img)])


def make_toy():
    """低频内容 m + 等概率的 ±棋盘纹理 p。"""
    rng = np.random.default_rng(SEED)
    u = np.arange(PATCH) + 0.5
    m = np.outer(np.cos(np.pi * u / PATCH), np.cos(np.pi * u / PATCH)) * 1.5
    m += 0.3 * rng.normal(size=(PATCH, PATCH))          # 让内容不那么对称
    ii, jj = np.meshgrid(np.arange(PATCH), np.arange(PATCH), indexing="ij")
    p = AMP * ((-1.0) ** (ii + jj))
    return m, p


def evaluate_candidate(m, p, c, alpha):
    """候选输出 x_hat = m + c * p，返回三项指标。"""
    x_hat = m + c * p
    x_plus, x_minus = m + p, m - p
    # MSE（对两种真值取期望）
    mse = 0.5 * (((x_hat - x_plus) ** 2).mean() + ((x_hat - x_minus) ** 2).mean())
    # 特征空间距离（对两种真值取期望）
    f_hat = phi(x_hat, alpha)
    feat = 0.5 * (((f_hat - phi(x_plus, alpha)) ** 2).mean()
                  + ((f_hat - phi(x_minus, alpha)) ** 2).mean())
    # 梯度能量保留（相对真值的期望梯度能量）
    g_hat = np.concatenate([np.diff(x_hat, axis=1).ravel(),
                            np.diff(x_hat, axis=0).ravel()])
    g_true = 0.5 * (np.concatenate([np.diff(x_plus, axis=1).ravel(),
                                    np.diff(x_plus, axis=0).ravel()]) ** 2).sum()
    g_true += 0.5 * (np.concatenate([np.diff(x_minus, axis=1).ravel(),
                                     np.diff(x_minus, axis=0).ravel()]) ** 2).sum()
    grad_keep = float((g_hat ** 2).sum() / g_true)
    # 到最近模态的距离（越小说明落在数据流形上）
    to_mode = float(min(((x_hat - x_plus) ** 2).mean(),
                        ((x_hat - x_minus) ** 2).mean()))
    return {"c": c, "mse": float(mse), "feat": float(feat),
            "grad_keep": grad_keep, "to_mode": to_mode}


def best_c(m, p, alpha, grid=None):
    if grid is None:
        grid = np.linspace(-1.5, 1.5, 601)
    losses = np.array([evaluate_candidate(m, p, c, alpha)["feat"] for c in grid])
    return float(grid[int(np.argmin(losses))]), grid, losses


def main():
    m, p = make_toy()
    signal_power = float(((0.5 * ((m + p) ** 2).mean() + 0.5 * ((m - p) ** 2).mean())))
    print("[A] 玩具构造：8x8 patch，x = m + s * p，s = +1 / -1 各 0.5")
    print("    低频内容 m: 范数 %.4f，梯度能量 %.4f" % (
        np.linalg.norm(m), (np.concatenate([np.diff(m, axis=1).ravel(),
                                            np.diff(m, axis=0).ravel()]) ** 2).sum()))
    print("    棋盘纹理 p: 范数 %.4f，梯度能量 %.4f（纹理占了 %.1f%% 的梯度能量）" % (
        np.linalg.norm(p),
        (np.concatenate([np.diff(p, axis=1).ravel(),
                         np.diff(p, axis=0).ravel()]) ** 2).sum(),
        100 * (np.concatenate([np.diff(p, axis=1).ravel(),
                               np.diff(p, axis=0).ravel()]) ** 2).sum()
        / (np.concatenate([np.diff(m + p, axis=1).ravel(),
                           np.diff(m + p, axis=0).ravel()]) ** 2).sum()))
    print()

    print("[B] MSE 最优 = 条件均值（c=0，纹理被平均掉）")
    c_star, grid, losses = best_c(m, p, 0.0)
    r0 = evaluate_candidate(m, p, 0.0, 0.0)
    psnr0 = 10 * np.log10(signal_power / r0["mse"])
    print("    MSE 最优的 c* = %.3f（理论值 0）" % c_star)
    print("    重建 MSE = %.6f，PSNR = %.2f dB" % (r0["mse"], psnr0))
    print("    梯度能量保留 = %.4f（条件均值必然丢高频：E||grad x||^2 = "
          "||grad E[x]||^2 + E||grad(x - E[x])||^2）" % r0["grad_keep"])
    print()

    print("[C] 换成特征空间后，最优解跳到清晰模态")
    print("    alpha     最优 c*     该点的 MSE      PSNR(dB)   梯度能量保留")
    for alpha in (0.0, 0.2, 0.3, 0.378, 0.4, 0.5, 1.0, 2.0):
        c_a, _, _ = best_c(m, p, alpha)
        r = evaluate_candidate(m, p, c_a, alpha)
        psnr = 10 * np.log10(signal_power / r["mse"])
        print("    %-8.3f  %-10.3f  %-13.6f  %-10.2f  %.4f" % (
            alpha, c_a, r["mse"], psnr, r["grad_keep"]))
    # 解析阈值：alpha^2 > ||p||^2 / ||grad p||^2
    gp = np.concatenate([np.diff(p, axis=1).ravel(), np.diff(p, axis=0).ravel()])
    thresh = float(np.sqrt((p ** 2).sum() / (gp ** 2).sum()))
    print("    粗略解析估计 alpha* = sqrt(||p||^2 / ||grad p||^2) = %.4f"
          "（假设纹理梯度远大于内容梯度）" % thresh)
    # 精确的「两个候选」比较：L(c) = (c^2+1)||p||^2 + alpha^2 * G(c)，
    # 于是「清晰模态 L(1)」优于「模糊均值 L(0)」的条件是 alpha^2 > ||p||^2/(G(0)-G(1))
    g0 = 0.5 * ((gradient_magnitude(m) - gradient_magnitude(m + p)) ** 2).sum()
    g0 += 0.5 * ((gradient_magnitude(m) - gradient_magnitude(m - p)) ** 2).sum()
    g1 = 0.5 * ((gradient_magnitude(m + p) - gradient_magnitude(m - p)) ** 2).sum()
    exact = float(np.sqrt((p ** 2).sum() / (g0 - g1)))
    print("    精确阈值：G(0)=%.4f, G(1)=%.4f，L(1)<L(0) 要求 alpha > %.4f"
          % (g0, g1, exact))
    print("    -> alpha 超过 %.3f 之后，「输出一个清晰模态」在特征损失上严格优于"
          "「输出模糊均值」；" % exact)
    print("       alpha 继续加大，最优 c 沿坐标轴继续往 ±1 移（不是跳变，"
          "因为 |grad(m+c*p)| 关于 c 连续）。")
    print()

    print("[D] 四种候选输出的指标对比（PSNR 用信号能量 %.4f 作基准）" % signal_power)
    print("    候选                  MSE          PSNR(dB)   梯度保留   到最近模态距离")
    c_feat, _, _ = best_c(m, p, 1.0)
    for tag, c in [("MSE 最优 (c=0)", 0.0), ("折中 (c=0.5)", 0.5),
                   ("特征最优 (c=%.3f)" % c_feat, c_feat), ("清晰模态 (c=1)", 1.0)]:
        r = evaluate_candidate(m, p, c, 1.0)
        psnr = 10 * np.log10(signal_power / r["mse"])
        print("    %-20s  %.6f     %-10.2f  %-9.4f  %.6f" % (
            tag, r["mse"], psnr, r["grad_keep"], r["to_mode"]))
    print()
    r_mean = evaluate_candidate(m, p, 0.0, 1.0)
    r_sharp = evaluate_candidate(m, p, 1.0, 1.0)
    r_feat = evaluate_candidate(m, p, c_feat, 1.0)
    print("    PSNR 的绝对值很小，是因为这个玩具里纹理完全无法从 latent 预测，")
    print("    要看的是相对差：")
    print("    · 特征最优解 (c=%.3f) 的 MSE 是模糊均值的 %.2f 倍（PSNR 低 %.2f dB）；"
          % (c_feat, r_feat["mse"] / r_mean["mse"],
             -10 * np.log10(r_mean["mse"] / r_feat["mse"])))
    print("    · 但它保留了 %.0f%% 的梯度能量，模糊均值只保留 %.0f%%；"
          % (100 * r_feat["grad_keep"], 100 * r_mean["grad_keep"]))
    print("    · 完全选一个模态 (c=1) 时 MSE 是均值的 %.1f 倍（PSNR 低 %.2f dB），"
          "梯度能量保留 %.0f%%，且到最近模态距离为 0 —— 它落在数据流形上。"
          % (r_sharp["mse"] / r_mean["mse"],
             -10 * np.log10(r_mean["mse"] / r_sharp["mse"]),
             100 * r_sharp["grad_keep"]))
    print("    LPIPS/FID 站在后者一边，PSNR 站在前者一边 —— 这就是 VQGAN 之后")
    print("    没人再用 PSNR 报告 tokenizer 重建质量的原因。")


if __name__ == "__main__":
    main()

codebook_size_law.py

"""codebook_size_law.py —— 码本容量 K 的收益到底有多大？

核心问题：把码本从 512 加到 16384，重建能好多少？直觉是「容量越大越好」，
但高维量化的经典结论（Zador 定理的渐近形式）说：最优量化失真随码本大小
只能按 K^(-2/d) 衰减，d 是码本向量维度。d=256 时指数只有 -1/128，也就是
K 翻一倍、失真只降 0.5%。

本脚本的实测方式：先训一个连续自编码器把潜分布固定住，再对潜变量做 k-means
（k-means 就是「给定 K 个码字的最优最近邻量化器」的近似），在**留出集**上
测失真（避免用训练集测失真造成的过拟合假象）。

    [A] 不同 d 下，量化失真 vs K 的双对数斜率，与 -2/d 对拍
    [B] 量化误差什么时候降到「子空间残差」之下（继续加 K 的收益拐点）

运行：/usr/local/bin/python3 codebook_size_law.py
"""

from __future__ import annotations

import argparse

import numpy as np

from vq_core import kmeans, make_patch_data, quantize, train_ae


def distortion_curve(z_fit, z_test, k_list, seed=0, iters=20):
    """在 z_fit 上拟合 k-means，在 z_test 上测失真（留出集估计）。"""
    out = []
    for k in k_list:
        c = kmeans(z_fit, k, seed=seed, iters=iters)
        _, _, d2 = quantize(z_test, c)
        out.append(float(d2.mean()) / z_fit.shape[1])
    return np.array(out)


def fit_slope(k_list, dist):
    """双对数线性拟合：log D = a * log K + b，返回斜率 a。"""
    lk = np.log(np.asarray(k_list, dtype=np.float64))
    ld = np.log(np.asarray(dist, dtype=np.float64))
    a, b = np.polyfit(lk, ld, 1)
    return float(a), float(b)


def main():
    ap = argparse.ArgumentParser()
    ap.add_argument("--steps", type=int, default=1500, help="连续自编码器训练步数")
    ap.add_argument("--seed", type=int, default=0)
    args = ap.parse_args()

    X, _, _, _ = make_patch_data(n=8192, seed=args.seed)
    d_in = X.shape[1]
    # 前一半拟合码本，后一半当留出集测失真
    X_fit, X_test = X[:4096], X[4096:]
    k_list = [2, 4, 8, 16, 32, 64, 128, 256, 512]

    print("数据 X%s（前 4096 拟合码本，后 4096 留出评估）" % (X.shape,))
    print()

    print("[A] 量化失真 D(K) = E||z - q(z)||^2 / d  的双对数斜率")
    print("    d    理论 -2/d    实测斜率(K>=16)    D(8)        D(512)     衰减倍数")
    results = {}
    for d in (2, 4, 8, 16):
        params, _, hist, _ = train_ae(X_fit, d, "continuous", steps=args.steps,
                                      seed=args.seed)
        z_fit = X_fit @ params["We"]
        z_test = X_test @ params["We"]
        dist = distortion_curve(z_fit, z_test, k_list, seed=args.seed)
        slope, _ = fit_slope(k_list[3:], dist[3:])     # 只拟合 K>=16 的渐近段
        results[d] = {"dist": dist, "slope": slope, "params": params,
                      "z_fit": z_fit, "z_test": z_test}
        print("    %-4d  %-11.4f  %-17.4f  %.4e  %.4e  %.1fx" % (
            d, -2.0 / d, slope, dist[2], dist[-1], dist[2] / dist[-1]))

    print()
    print("    K 从 8 加到 512（64 倍）：d=2 失真降 %.1f 倍，d=16 只降 %.1f 倍。"
          % (results[2]["dist"][2] / results[2]["dist"][-1],
             results[16]["dist"][2] / results[16]["dist"][-1]))
    print("    d=2/4 的斜率与 -2/d 吻合；d>=8 时 K=512 已经逼近每个码字 8 个样本，")
    print("    斜率被有限样本抬高（同样的码本在训练集上测会更陡），真值应更接近理论。")
    print()

    # ---------------- [B] 拐点：量化误差 vs 子空间残差 ----------------
    params = results[8]["params"]
    z_fit, z_test = results[8]["z_fit"], results[8]["z_test"]
    rec_cont = (((z_test @ params["Wd"] + params["bd"]) - X_test) ** 2).mean()
    print("[B] 码本大到什么程度，量化误差才降到子空间残差之下（d=8，留出集）")
    print("    连续通路重建 MSE（子空间残差） = %.6f" % rec_cont)
    print("    K        量化失真/d   量化后重建MSE   相对残差涨幅")
    for k in k_list:
        c = kmeans(z_fit, k, seed=args.seed, iters=20)
        z_q, _, d2 = quantize(z_test, c)
        rec = (((z_q @ params["Wd"] + params["bd"]) - X_test) ** 2).mean()
        print("    %-7d  %.4e   %.6f      %+.1f%%" % (
            k, d2.mean() / 8, rec, 100 * (rec - rec_cont) / rec_cont))
    print()


if __name__ == "__main__":
    main()

make_figures.py

"""make_figures.py —— 画正文用到的五张示意图。

所有数字都现场重算（不读缓存），来源是同目录下的实验脚本：
    token_budget.py     -> 图 1（序列长度与注意力规模）
    codebook_size_law.py-> 图 2（码本容量 K 的收益曲线）
    collapse_lab.py     -> 图 3、图 4（坍缩过程与使用分布）
    perceptual_lab.py   -> 图 5（MSE 最优 vs 特征空间最优）

运行：/usr/local/bin/python3 make_figures.py
输出：../figures/*.png
"""

from __future__ import annotations

import os

import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
import numpy as np

import codebook_size_law as CSL
import collapse_lab as CL
import perceptual_lab as PL
import token_budget as TB
from vq_core import kmeans, make_patch_data, quantize, train_ae

HERE = os.path.dirname(os.path.abspath(__file__))
FIGDIR = os.path.join(HERE, os.pardir, "figures")
os.makedirs(FIGDIR, exist_ok=True)

plt.rcParams["font.sans-serif"] = ["PingFang SC", "Heiti TC", "Arial Unicode MS"]
plt.rcParams["axes.unicode_minus"] = False

C_A = "#2E6DB4"    # 蓝：主曲线 / 基线
C_B = "#C0504D"    # 红：第二种配置
C_C = "#4FA96B"    # 绿：第三种配置 / 好的一方
C_D = "#E08A2E"    # 橙：强调
C_GREY = "#8C8C8C"


def _save(fig, name):
    path = os.path.join(FIGDIR, name)
    fig.savefig(path, dpi=140, bbox_inches="tight", facecolor="white")
    plt.close(fig)
    print("  -> %s" % path)


# ---------------------------------------------------------------- 图 1
def fig_token_budget():
    sizes = np.array([128, 256, 512, 1024, 2048], dtype=float)
    fig, axes = plt.subplots(1, 2, figsize=(11.5, 4.3))

    ax = axes[0]
    for f, col, mk in [(4, C_D, "o"), (8, C_A, "s"), (16, C_C, "^")]:
        n = (sizes / f) ** 2
        ax.plot(sizes, n, color=col, marker=mk, lw=1.8,
                label=r"tokenizer $f$=%d" % f)
    ax.plot(sizes, sizes ** 2 * 3, color=C_GREY, marker="d", lw=1.8, ls="--",
            label="像素级 RGB")
    ax.set_xscale("log", base=2)
    ax.set_yscale("log")
    ax.set_xlabel("边长 H (像素)")
    ax.set_ylabel("序列长度（token 数）")
    ax.set_title("(a) 压缩率决定序列长度")
    ax.grid(alpha=0.3, which="both")
    ax.legend(fontsize=9)
    ax.annotate("H=256, f=16\n只有 256 个 token",
                xy=(256, 256), xytext=(300, 60), fontsize=9, color=C_C,
                arrowprops=dict(arrowstyle="->", color=C_C, lw=1.2))

    ax = axes[1]
    labels = ["像素级\nRGB", "f=4", "f=8", "f=16"]
    vals = [(256 * 256 * 3) ** 2, ((256 / 4) ** 2) ** 2,
            ((256 / 8) ** 2) ** 2, ((256 / 16) ** 2) ** 2]
    colors = [C_GREY, C_D, C_A, C_C]
    bars = ax.bar(labels, vals, color=colors)
    ax.set_yscale("log")
    ax.set_ylabel(r"注意力矩阵规模 $n^2$")
    ax.set_title("(b) 256x256 图像的自注意力开销")
    ax.grid(alpha=0.3, axis="y")
    for b, v in zip(bars, vals):
        ax.text(b.get_x() + b.get_width() / 2, v * 1.6, "%.1e" % v,
                ha="center", fontsize=9)
    ax.annotate("省 5.9e5 倍",
                xy=(3, vals[3]), xytext=(2.55, 1e8), fontsize=9, color=C_C,
                arrowprops=dict(arrowstyle="->", color=C_C, lw=1.2))
    fig.suptitle("图 1：为什么必须先做 tokenizer（数字来自 token_budget.py）",
                 fontsize=11)
    fig.tight_layout()
    _save(fig, "token_budget.png")


# ---------------------------------------------------------------- 图 2
def fig_codebook_law():
    X, _, _, _ = make_patch_data(n=8192, seed=0)
    X_fit, X_test = X[:4096], X[4096:]
    k_list = [2, 4, 8, 16, 32, 64, 128, 256, 512]
    fig, ax = plt.subplots(figsize=(7.6, 5.2))
    color_map = {2: C_C, 4: C_A, 8: C_D, 16: C_B}
    slopes = {}
    for d in (2, 4, 8, 16):
        params, _, _, _ = train_ae(X_fit, d, "continuous", steps=1500, seed=0)
        z_fit = X_fit @ params["We"]
        z_test = X_test @ params["We"]
        dist = CSL.distortion_curve(z_fit, z_test, k_list, seed=0)
        slope, _ = CSL.fit_slope(k_list[3:], dist[3:])
        slopes[d] = slope
        ax.plot(k_list, dist, color=color_map[d], marker="o", lw=1.8,
                label=r"$d$=%d  实测斜率 %.2f" % (d, slope))
        # 理论斜率 -2/d，锚定在 K=16 处
        anchor = dist[3]
        theo = anchor * (np.array(k_list[3:], dtype=float) / 16.0) ** (-2.0 / d)
        ax.plot(k_list[3:], theo, color=color_map[d], lw=1.0, ls=":",
                alpha=0.75)
    ax.set_xscale("log", base=2)
    ax.set_yscale("log")
    ax.set_xlabel(r"码本大小 $K$")
    ax.set_ylabel(r"量化失真 $E\Vert z-q(z)\Vert^2/d$（留出集）")
    ax.set_title("图 2：码本容量 K 的收益被码本维度 d 卡死\n"
                 "实线=实测，点线=理论斜率 -2/d（数字来自 codebook_size_law.py）",
                 fontsize=11)
    ax.grid(alpha=0.3, which="both")
    ax.legend(fontsize=9)
    _save(fig, "codebook_size_law.png")
    return slopes


# ---------------------------------------------------------------- 图 3、4
def fig_collapse():
    X, _, _, _ = make_patch_data(n=4096, seed=0)
    K = CL.BIG_K
    s_rand, h_rand = CL.run_vq(X, K=K, steps=1200, seed=0, log_every=100)
    p_init, _, _, _ = train_ae(X, 8, "continuous", steps=800, seed=0)
    init_cb = kmeans(X @ p_init["We"], K, seed=0, iters=20)
    s_km, h_km = CL.run_vq(X, K=K, steps=1200, seed=0, init_cb=init_cb,
                           log_every=100)
    s_rs, h_rs = CL.run_vq(X, K=K, steps=1200, seed=0, restart=True,
                           log_every=100)

    fig, ax = plt.subplots(figsize=(7.6, 5.0))
    for h, col, mk, tag in [(h_rand, C_B, "o", "随机初始化"),
                            (h_km, C_A, "s", "k-means 初始化"),
                            (h_rs, C_C, "^", "死码重采样重启")]:
        ax.plot(h["step"], h["alive"], color=col, marker=mk, lw=1.8, label=tag)
    ax.axhline(K, color=C_GREY, ls="--", lw=1.2)
    ax.text(max(h_rand["step"]) * 0.55, K * 1.08,
            "码本容量 K=%d（全活）" % K, color=C_GREY, fontsize=9)
    ax.set_xlabel("训练步数")
    ax.set_ylabel("活跃码数（至少被选中过一次）")
    ax.set_title("图 3：码本坍缩过程\n"
                 "K=%d 的码本，随机初始化下最终只有 %d 个码活着（%.1f%%）"
                 % (K, s_rand["alive"], 100.0 * s_rand["alive"] / K),
                 fontsize=11)
    ax.grid(alpha=0.3)
    ax.legend(fontsize=9)
    ax.set_ylim(0, K * 1.25)
    _save(fig, "collapse_curve.png")

    fig, ax = plt.subplots(figsize=(7.6, 4.8))
    for s, col, tag in [(s_rand, C_B, "随机初始化"), (s_rs, C_C, "死码重采样重启")]:
        frac = np.sort(s["counts"] / s["counts"].sum())[::-1]
        ax.plot(np.arange(1, len(frac) + 1), frac, color=col, lw=1.8,
                label="%s：%d 个活码，perplexity %.1f" % (tag, s["alive"], s["ppl"]))
    ax.set_yscale("log")
    ax.set_xlabel("码字按使用频次从高到低排序")
    ax.set_ylabel("使用占比")
    ax.set_title("图 4：使用分布的长尾与死码\n"
                 "随机初始化有 %.1f%% 的码一次都没被用到" %
                 (100.0 * (1 - s_rand["alive"] / K)), fontsize=11)
    ax.grid(alpha=0.3, which="both")
    ax.legend(fontsize=9)
    _save(fig, "usage_hist.png")
    return s_rand, s_km, s_rs


# ---------------------------------------------------------------- 图 5
def fig_perceptual():
    m, p = PL.make_toy()
    signal_power = float(0.5 * ((m + p) ** 2).mean() + 0.5 * ((m - p) ** 2).mean())
    c_feat, _, _ = PL.best_c(m, p, 1.0)
    cands = [("真值样本 s=+1", m + p), ("真值样本 s=-1", m - p),
             ("MSE 最优 c=0", m), ("特征最优 c=%.2f" % c_feat, m + c_feat * p)]

    fig, axes = plt.subplots(2, 4, figsize=(12.0, 5.6),
                             gridspec_kw={"height_ratios": [1.0, 0.92]})
    vmin = min(a.min() for _, a in cands)
    vmax = max(a.max() for _, a in cands)
    for ax, (tag, img) in zip(axes[0], cands):
        im = ax.imshow(img, cmap="gray", vmin=vmin, vmax=vmax, interpolation="nearest")
        ax.set_title(tag, fontsize=10)
        ax.set_xticks([])
        ax.set_yticks([])
    axes[0][0].set_ylabel("8x8 patch", fontsize=9)

    rows = [("MSE 最优 c=0", 0.0), ("折中 c=0.5", 0.5),
            ("特征最优 c=%.2f" % c_feat, c_feat), ("清晰模态 c=1", 1.0)]
    psnrs, keeps = [], []
    for tag, c in rows:
        r = PL.evaluate_candidate(m, p, c, 1.0)
        psnrs.append(10 * np.log10(signal_power / r["mse"]))
        keeps.append(100 * r["grad_keep"])
    xpos = np.arange(len(rows))
    ax = axes[1][0]
    bs = ax.bar(xpos, psnrs, color=[C_A, C_GREY, C_D, C_C])
    ax.set_xticks(xpos)
    ax.set_xticklabels(["MSE\n最优", "折中", "特征\n最优", "清晰\n模态"], fontsize=8)
    ax.set_ylabel("PSNR (dB)")
    ax.set_title("(e) 像素误差：模糊均值最好", fontsize=10)
    ax.grid(alpha=0.3, axis="y")
    ax.set_ylim(0, max(psnrs) * 1.3)
    for b, v in zip(bs, psnrs):
        ax.text(b.get_x() + b.get_width() / 2, v + 0.08, "%.2f" % v,
                ha="center", fontsize=8)

    ax = axes[1][1]
    bs = ax.bar(xpos, keeps, color=[C_A, C_GREY, C_D, C_C])
    ax.set_xticks(xpos)
    ax.set_xticklabels(["MSE\n最优", "折中", "特征\n最优", "清晰\n模态"], fontsize=8)
    ax.set_ylabel("梯度能量保留 (%)")
    ax.set_title("(f) 细节保留：清晰模态最好", fontsize=10)
    ax.grid(alpha=0.3, axis="y")
    ax.set_ylim(0, 118)
    for b, v in zip(bs, keeps):
        ax.text(b.get_x() + b.get_width() / 2, v + 1.5, "%.0f%%" % v,
                ha="center", fontsize=8)

    # 右侧两格合并成一条 alpha 扫描曲线（先把占位的两个空轴关掉）
    axes[1][2].axis("off")
    axes[1][3].axis("off")
    ax = plt.subplot2grid((2, 4), (1, 2), colspan=2)
    alphas = np.linspace(0.0, 2.0, 41)
    cs = [PL.best_c(m, p, a)[0] for a in alphas]
    ax.plot(alphas, np.abs(cs), color=C_A, lw=1.8)
    ax.axhline(1.0, color=C_GREY, ls="--", lw=1.0)
    ax.axhline(0.0, color=C_GREY, ls="--", lw=1.0)
    ax.set_xlabel(r"特征里高频项的权重 $\alpha$")
    ax.set_ylabel("最优输出的纹理系数 |c|")
    ax.set_title(r"(g) $\alpha$ 越大，最优解越靠近清晰模态", fontsize=10)
    ax.grid(alpha=0.3)
    ax.set_ylim(-0.05, 1.15)
    ax.set_xticks([0.0, 0.5, 1.0, 1.5, 2.0])

    fig.suptitle("图 5：MSE 最优必然糊，特征空间最优不糊"
                 "（数字来自 perceptual_lab.py）", fontsize=11)
    fig.tight_layout()
    _save(fig, "perceptual_tradeoff.png")


def main():
    print("画图：所有数字现场重算，不读缓存")
    print("[1/5] token_budget.png")
    fig_token_budget()
    print("[2/5] codebook_size_law.png")
    slopes = fig_codebook_law()
    print("      实测斜率:", {k: round(v, 3) for k, v in slopes.items()})
    print("[3/5] collapse_curve.png + usage_hist.png")
    s_rand, s_km, s_rs = fig_collapse()
    print("      随机初始化: alive=%d ppl=%.2f rec=%.6f" % (
        s_rand["alive"], s_rand["ppl"], s_rand["rec"]))
    print("      k-means 初始化: alive=%d ppl=%.2f rec=%.6f" % (
        s_km["alive"], s_km["ppl"], s_km["rec"]))
    print("      死码重采样: alive=%d ppl=%.2f rec=%.6f" % (
        s_rs["alive"], s_rs["ppl"], s_rs["rec"]))
    print("[5/5] perceptual_tradeoff.png")
    fig_perceptual()
    print("完成，图在 %s" % os.path.abspath(FIGDIR))


if __name__ == "__main__":
    main()
