视频 VAE 的常见 loss 组合

所属方向：表征与压缩 ｜ 难度：工程实战 ｜ 前置知识：视频 VAE 的时空压缩结构（本文第 02 节另补最小背景）
关键词：重建损失、KL 损失、LPIPS、感知损失、GAN 损失、判别器、loss 权重

01. 为什么需要它

训练一个视频 VAE，最朴素的想法是「编码器压缩、解码器还原，加个 L1 或 KL 就够了」。不同目标可能暴露不同问题，效果取决于瓶颈、数据和训练配方：

• 只用 L1/L2 + KL：画面是稳的，但像蒙了一层猪油 —— 头发丝、文字、树叶这种高频纹理全被抹掉，人脸带着一层「塑料感」。在存在重建不确定性时，这与逐像素回归的性质有关，但不能断言 L1/L2 + KL 必然不可用（L2 的最优解是条件期望，天然倾向平均、发糊）。

• 加上 GAN 想救清晰度：判别器一旦过早发力或过强，解码器立刻走样 —— 出现棋盘格、闪烁、甚至凭空捏造纹理；训练损失曲线看起来在降，重建却越来越假。

• 把图像那套搬到视频上：每一帧单独看 PSNR 都不错，连起来播放却疯狂闪烁，相邻帧的纹理在抖动。单帧指标根本测不出时间维的失真。

这不是三个孤立的 bug，而是三类不同的失真，需要三种不同的尺子去量。视频 VAE 的训练目标因此通常是四项的组合：像素重建、KL 正则、感知损失、对抗损失，有时再加一项时间一致性约束。玄学的地方从来不是「用哪几项」—— 这几项高度趋同 —— 而是权重配比：为什么 HunyuanVideo 的 KL 权重能小到 $10^{-6}$，而感知项是 $0.1$、对抗项是 $0.05$？这些数字不是拍脑袋，是被各项的量纲、归一化口径和训练阶段逼出来的。

本文把每一项「在管什么失真、数学上长什么样、量级有多大、什么时候帮倒忙」逐一拆开，所有关键数字都来自随文可跑的脚本（只依赖 numpy）。

02. 最小可用理解

最小背景（前置 VideoVAE）：视频 VAE 用 3D 因果卷积把一段视频 $x\in\mathbb{R}^{B\times C\times T\times H\times W}$ 压成低维潜变量 $z$（典型压缩率：时间 $4\times$、空间 $8\times$），解码器再从 $z$ 重建出 $r$。编码器输出一个高斯后验 $q(z\mid x)=\mathcal{N}(\mu,\sigma^2)$，训练目标要同时满足三件事：重建要像、潜变量分布要规整（好让后面的扩散模型去建模）、压缩率要够高。loss 就是在这三者之间做权衡的旋钮。

三句话讲清四项损失：

1. 像素损失（L1/L2）和 KL 是「保正确」的：前者逐像素对齐内容与结构，后者把潜变量摁在标准正态附近、防止它为了重建而无限膨胀。

2. LPIPS 感知损失和 GAN 对抗损失是「保好看」的：LPIPS 在预训练深度网络的特征空间里比较，惩罚人眼在意的语义 / 纹理差异；GAN 让一个判别器去挑刺，逼着解码器还原高频细节。

3. 这四项量纲完全不同，必须加权配平，GAN 常用「晚启动 + 自适应权重」来控制训练平衡：先让重建项把解码器教到成形，再让判别器入场，并按两项在最后一层上的梯度范数之比动态调权。视频还要额外盯时间维（时空判别器或帧间一致性项）。

03. 数学推导

3.1 从 ELBO 到「重建 + KL」两项

VAE 最大化证据下界（ELBO）。写成「最小化负 ELBO」，目标天然裂成两项：

$$\mathcal{L} = \underbrace{-\mathbb{E}_{q_\phi(z\mid x)}[\log p_\theta(x\mid z)]}_{\text{重建项}} + \underbrace{D_{\mathrm{KL}}\big(q_\phi(z\mid x)\,\|\,p(z)\big)}_{\text{KL 正则项}}$$

逐项解释符号：$\phi$ 是编码器参数、$\theta$ 是解码器参数；$q_\phi(z\mid x)$ 是编码器给出的后验分布；$p_\theta(x\mid z)$ 是解码器的似然；$p(z)=\mathcal{N}(0,I)$ 是标准正态先验。重建项要求「从采样出的 $z$ 能还原 $x$」，KL 项要求「后验别离先验太远」—— 它是潜变量的正则项，鼓励与先验对齐；它不保证感知空间的平滑或连通，也不是所有 latent 扩散能够学习的必要条件。

当后验取对角高斯 $q_\phi(z\mid x)=\mathcal{N}(\mu_\phi(x),\,\mathrm{diag}(\sigma_\phi(x)^2))$、先验取标准正态时，KL 有解析解（不用采样、不用估计）。令 $\ell_j=\log\sigma_j^2$（工程上网络直接预测 $\ell$，数值更稳）：

$$D_{\mathrm{KL}} = -\frac{1}{2}\sum_{j=1}^{d_z}\Big(1+\ell_j-\mu_j^2-\exp(\ell_j)\Big)$$

这里求和下标 $j$ 跑遍所有潜变量维度。直觉：$\tfrac12\mu_j^2$ 惩罚均值偏离 0，$-(1+\ell_j-e^{\ell_j})$ 惩罚方差偏离 1（$\ell=0$ 即 $\sigma^2=1$ 时该项为 0）。

第一个容易被忽略的坑是「求和 vs 平均」。教科书公式对 $d_z$ 个维度求和；而像素损失通常对全部像素求平均。两者元素个数差着几个数量级，直接相加 KL 会凭「项数多」碾压重建。随文脚本 vaeloss_terms.py 在一个合成视频上实测：

# 解析 KL，logvar 是网络直接预测的 log(sigma^2)
kl_per_element = -0.5 * (1 + logvar - mu ** 2 - np.exp(logvar))
kl_sum, kl_mean = kl_per_element.sum(), kl_per_element.mean()
l1 = np.mean(np.abs(x - r))
print("L1 = %.5f" % l1)                              # 0.03158
print("KL(sum) = %.3f  KL(mean) = %.4f" % (kl_sum, kl_mean))
print("KL(sum)/L1 = %.0f 倍" % (kl_sum / l1))

输出（视频 $2\times3\times8\times32\times32$，latent $2\times4\times2\times4\times4$，像素 49152 个、全 batch 的 latent 共 256 个数值（每样本 128 个））：

L1 重建 (mean)                 0.03158
KL (全 batch sum，教学口径)             57.66490
KL (mean，换口径)              0.22525
KL(sum)/L1 的量级倍数 :        1826.0x

归约口径是开源视频 VAE 的 KL 权重有时出现 $10^{-6}$ 这种「看着离谱」的数字 —— 的原因之一，但不能由这个 toy 直接反推实际系数。通常应先对每样本 latent 求和，再对 batch 平均；这里为演示求和效应，57.66 是整个 batch 的和，batch=2 时常见口径为 28.83。抄权重之前先对齐归一化口径，这句话后面还会强调。

这张图要看什么：左图是四项损失在同一个合成视频上的原始数值（对数轴）——KL(sum) 一根柱子顶到 57.66，是 L1 的 1826 倍；右图套上 HunyuanVideo 的配方权重之后，各项贡献变为不同数量级，不能称为完全配平，最矮的 KL 贡献只有 $5.8\times10^{-5}$。权重同时反映口径、梯度和重建目标，不能仅按标量 loss 大小配平（图由 code/make_figures.py 生成，下同）。

3.2 像素损失：为什么多用 L1 而不是 L2

$$\mathcal{L}_{\mathrm{pix}} = \frac{1}{N}\sum_{n=1}^{N}\big\|x_n-r_n\big\|_1$$

L2（MSE）对大误差平方加权，其逐点最优解是给定 $z$ 下所有可能输出的条件均值—— 面对「这块纹理可能是 A 也可能是 B」的不确定性，它选择把 A、B 平均掉，结果就是模糊。L1 在非零残差处的梯度为 $\pm1$，其逐点最优解是条件中位数，不会因为误差大就给出更强的「往平均靠」的驱动力，对异常值通常更稳健，但条件中位数也可能模糊，不能保证所有纹理更锐利。代价是 L1 在零点不可导、对小误差的梯度恒定，容易留下颗粒感 —— 这正是要靠感知 / 对抗项补的地方。也有工作（如 LTX-Video）在像素项里混用 MSE 与小波域 L1（Video-DWT），在多尺度上约束。

3.3 感知损失 LPIPS：换一把「人眼的尺子」

像素距离有个致命问题：同样大小的像素误差，人眼感受天差地别。一个全局亮度偏移，MSE 不小但人眼几乎无感；一团等量的逐点噪声，MSE 相同却把纹理毁了。LPIPS（Learned Perceptual Image Patch Similarity）改用在 ImageNet 上预训练的分类网络（VGG/Alex，参数冻结）提特征，再在特征空间量距离：

$$\mathcal{L}_{\mathrm{LPIPS}}(x,r) = \sum_{k}\frac{1}{H_kW_k}\Big\|\,w_k\odot\big(\hat{y}_x^{k}-\hat{y}_r^{k}\big)\Big\|_2^2$$

符号：$y_x^k$、$y_r^k$ 是第 $k$ 层（LPIPS 用 VGG 的 relu1_2 到 relu5_3 共 5 层）对真实图和重建图提的特征图；$\hat{y}$ 表示沿通道做了归一化（除以通道维 L2 范数）；公式中的 $w_k^2$ 对应实现里作用在平方特征差上的 $1\times1$ 非负通道权重；$w_k$ 可理解为它的平方根，而非直接把卷积权重再平方。该权重在人类主观偏好数据集 BAPPS 上学出来、之后冻结；最后空间平均、跨层求和。两个细节缺一不可：逐通道归一化让比较不被某些高幅值通道主导，学习权重 $w_k$ 让「哪些层的差异人眼更在意」由数据决定。它天然偏向语义 / 结构 / 纹理，而对整体明暗、轻微色偏不敏感。

pixel_vs_perceptual.py 用一个免权重的多尺度高通特征（高斯差分 DoG）复现 LPIPS 的结构，对比三种退化：

# A：全局亮度偏移；B：同等 L2 能量的逐点噪声；C：高斯模糊
rA = x + delta                          # delta = 0.12
rB = x + rng.normal(0, delta, x.shape)  # 标准差同为 0.12
# 像素 MSE：A 约等于 B；特征距离：B 远大于 A

真实输出：

重建方式                       像素MSE    感知距离   感知/像素
A 亮度偏移(整体+0.12)          0.01440    0.00008     0.01
B 逐点噪声(σ=0.12)             0.01426    0.64084    44.93
C 高斯模糊                     0.00508    0.50163    98.69

A、B 的像素 MSE 只差 0.95%，但特征距离里 B 是 A 的约 $8\times10^3$ 倍；模糊 C 的像素误差最小，感知距离却很高。高通教学代理天然抑制直流亮度，因此本例差距尤其大；真实 LPIPS 使用学习特征和权重，不能据此断言它对亮度或颜色变化不敏感。

3.4 对抗损失：雇一个判别器专挑高频毛病

GAN 引入一个判别器 $D$，训练它区分真实帧与重建帧；解码器（生成器）则努力骗过它。视频 / 图像重建里几乎都用 PatchGAN 式判别器：不输出整图真假，而是对每个空间 patch 打分，主要约束其感受野内的统计，常改善局部纹理，但并非数学上只看高频。最常用的 hinge 形式：

$$\mathcal{L}_{D} = \tfrac{1}{2}\Big(\mathbb{E}_{\text{real}}[\max(0,\,1-D(x))]+\mathbb{E}_{\text{recon}}[\max(0,\,1+D(r))]\Big)$$

$$\mathcal{L}_{G}^{\mathrm{adv}} = -\mathbb{E}_{r}[D(r)]$$

判别器希望真帧打分大于 1、重建打分小于 -1；生成器希望重建打分尽量大（为正）。gan_schedule.py 用合成 logits 算了判别器在三种强弱下的损失：

起步：判别器分不清     D(hinge)=1.0126  G(hinge)=-0.0312   real≈ 0.01  fake≈ 0.03
健康：适度拉开         D(hinge)=0.0767  G(hinge)= 1.2067   real≈ 1.21  fake≈-1.21
过强：margin 已饱和    D(hinge)=0.0000  G(hinge)= 5.9713   real≈ 6.02  fake≈-5.97

注意判别器 hinge loss 为 0 只说明这些样本的 margin 已满足，此时判别器对应损失的梯度为 0；不意味着生成器梯度消失。这里 $\mathcal L_G=-\mathbb E[D(r)]$ 对 fake logit 的导数仍是 −1，传回解码器的梯度还取决于判别器对输入的导数。仅看 +6/−6 logits 无法判断梯度是否健康。

其一，GAN 晚启动（warm-up）。重建项还没把解码器教出基本形状时，判别器挑的「毛病」没有意义，甚至会把训练带偏。taming 的做法是一个开关 adopt_weight，在第 $t_{\mathrm{start}}$ 步前把对抗权重置 0：

$$\delta(t)=\begin{cases}0,&t<t_{\mathrm{start}}\\ \lambda_{\mathrm{adv}},&t\ge t_{\mathrm{start}}\end{cases}$$

脚本实测 disc_start=2000 时，step 0 和 1999 的权重为 0，step 2000 起跳到 0.05。

其二，自适应对抗权重。固定 $\lambda_{\mathrm{adv}}$ 的两难：训练早期重建梯度很大、GAN 抢不过；后期重建收敛、梯度变小，同样的 GAN 梯度又会相对越来越强甚至压过重建。VQGAN 的解法是让两项在解码器最后一层权重 $w_L$ 上的梯度范数之比来决定权重：

$$\lambda_{\mathrm{adv}}(t)=\mathrm{clip}\left(\frac{\|\nabla_{w_L}\mathcal{L}_{\mathrm{rec}}\|}{\|\nabla_{w_L}\mathcal{L}_{G}^{\mathrm{adv}}\|+\epsilon},\ 0,\ 10^4\right)\cdot\delta(t)$$

直觉：它动态地让「对抗项在最后一层上产生的梯度量级」与「重建项的梯度量级」匹配，重建没收敛时比值大、收敛后比值自动变小。adaptive_weight.py 用一个可解析求导的迷你线性解码器精确计算两个梯度范数，并用中心差分验证（解析 0.012371 对差分 0.012371；0.255913 对 0.255913）：

训练早期(未收敛)  L_rec=0.73740  ||∇rec||=0.4071  ||∇gan||=4.2840  d_weight=0.0950
训练后期(近收敛)  L_rec=0.00071  ||∇rec||=0.0127  ||∇gan||=4.2840  d_weight=0.0030

重建收敛后自适应权重从 0.095 掉到 0.003（约 32 倍），GAN 项被自动调小 —— 这正是固定权重给不了的能力。

这张图要看什么：横轴是合成出来的训练进程（从「解码器还没学会」到「重建已收敛」），三条曲线分别是重建损失、重建项在最后一层上的梯度范数、以及据此算出的 $\lambda_{\mathrm{adv}}$。要点是 $\lambda_{\mathrm{adv}}$ 不是人为排的衰减计划，而是被 $\|\nabla\mathcal{L}_{\mathrm{rec}}\|$ 拖着走的：早期 0.095、后期 0.003。对照上面的 warm-up 开关看更清楚——$\delta(t)$ 负责「第 2000 步之前完全不启用」，这条曲线负责「启用之后给多大」，两者相乘才是最终权重。

3.5 总目标，以及视频多出的时间维

把四项合起来，连续潜变量视频 VAE 的生成器目标是：

$$\mathcal{L}_{G} = \lambda_{\mathrm{pix}}\mathcal{L}_{\mathrm{pix}}+\lambda_{\mathrm{p}}\mathcal{L}_{\mathrm{LPIPS}}+\lambda_{\mathrm{kl}}\mathcal{L}_{\mathrm{KL}}+\lambda_{\mathrm{adv}}(t)\,\mathcal{L}_{G}^{\mathrm{adv}}$$

（VQGAN 是离散码本，没有 KL，对应位置换成 codebook/commitment 损失；连续 KL-VAE 才是上面这版。）判别器另用 $\mathcal{L}_D$ 单独更新，二者交替。

视频比图像多一维，单帧损失管不到帧间。temporal_consistency.py 构造了一段运动视频，给两种重建：A 加逐帧独立噪声（播放时闪烁），B 加跨帧恒定的退化（不闪），两者单帧空间 L1 几乎相同：

重建                 单帧空间L1   时序差分L1   时序差分MSE
A 逐帧独立噪声(闪)    0.06393      0.09018      0.01275
B 跨帧恒定退化(稳)    0.06340      0.00455      0.00003

单帧 L1 几乎相等（0.0639 对 0.0634），时序差分 MSE 却差了约 393 倍。

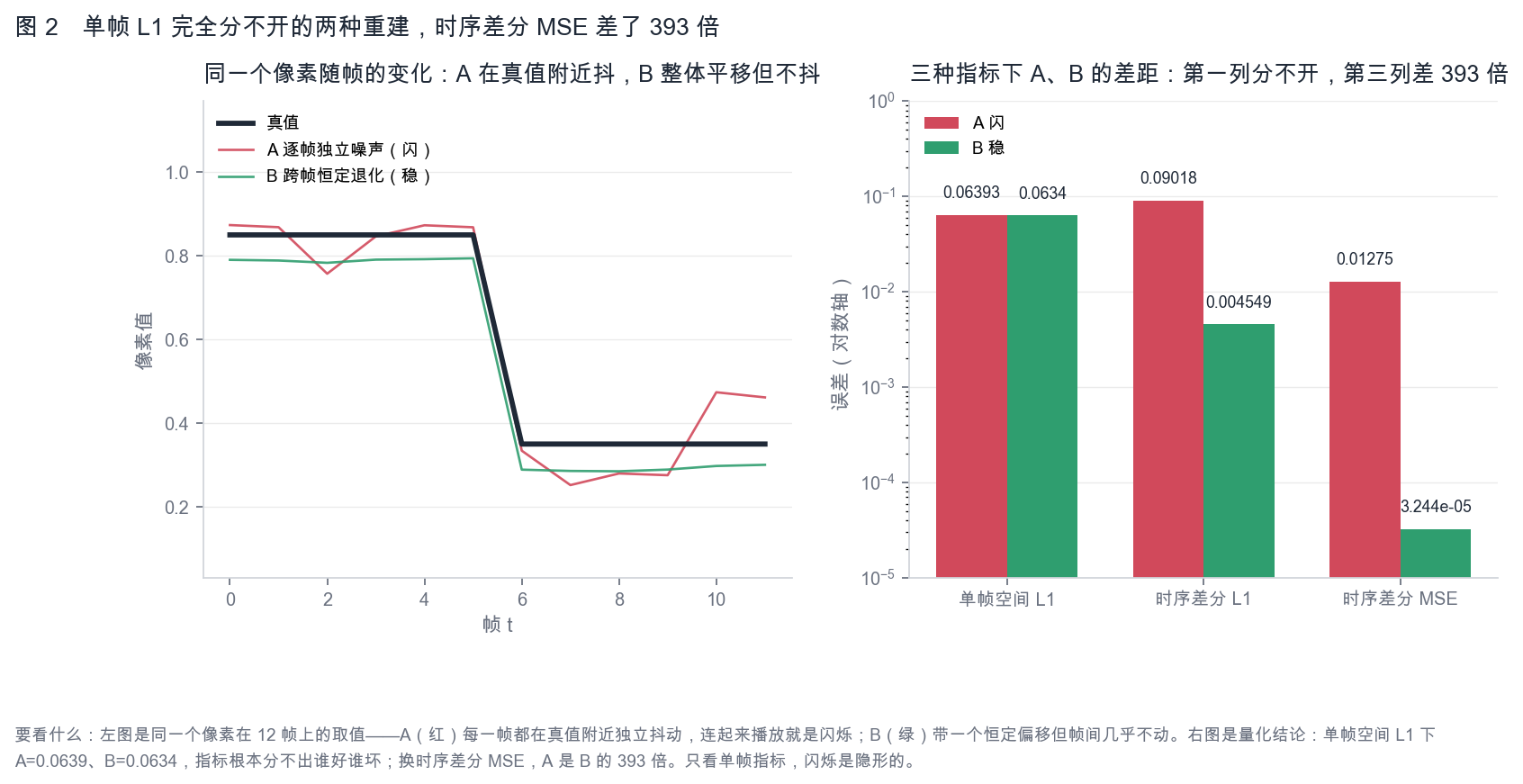

这张图要看什么：上半部是同一个像素点随帧走的亮度轨迹。A（逐帧独立噪声）和 B（跨帧恒定退化）的逐帧平均误差几乎一样，但 A 的轨迹在真值附近高频锯齿抖动，B 的轨迹只是整体平移——前者播放起来就是闪烁，后者只是画质差一点。下半部把这件事量化：单帧空间 L1 两根柱子几乎齐平（0.0639 / 0.0634），时序差分 L1 差 20 倍，时序差分 MSE 差到 393 倍。所以「视频 VAE 的重建指标好看但看着闪」，根因是指标选错了：空间指标对时间频率不敏感。

补救有两条路：一是把判别器从 2D 扩到时空（3D/PatchGAN、混合外观 - 运动判别器），让它直接看片段；二是显式加时间一致性损失，用光流把相邻帧 warp 过来再比（静止区域退化成帧差）：

$$\mathcal{L}_{\mathrm{temp}}=\frac{1}{T-1}\sum_{t=1}^{T-1}\big\|r_t-\mathcal{W}(r_{t-1},\,F_{t\to t-1})\big\|_1$$

其中 $\mathcal{W}$ 是 warp 算子、$F$ 是估计的光流；没有光流时可用相邻帧差分近似 $\mathcal{L}_{\Delta}=\frac{1}{T-1}\sum_t\|(r_t-r_{t-1})-(x_t-x_{t-1})\|_1$。

04. 代码实现

随文 5 个脚本只依赖 numpy，python 脚本名.py 即可运行，完整版在文末附录；另有 make_figures.py 需要 matplotlib，负责本文三张配图。这里串起主干。

（1）四项损失与量级对照（vaeloss_terms.py）：在合成视频上算 L1、解析 KL（sum/mean 两种口径）、感知代理、GAN，核心是 KL 解析式：

kl_per_element = -0.5 * (1 + logvar - mu ** 2 - np.exp(logvar))
kl_sum = kl_per_element.sum()          # 教科书口径：对 latent 维求和
l1 = np.mean(np.abs(x - r))            # 工程口径：对像素求平均
print("KL(sum)/L1 = %.0f 倍" % (kl_sum / l1))   # 1826 倍

（2）像素 vs 感知（pixel_vs_perceptual.py）：多尺度高斯差分特征加逐通道归一化，复现 LPIPS「在特征空间量距离」的结构。再次强调这是教学代理：本体用的是在 BAPPS 上学过权重的 VGG（见第 05 节真实代码）。

（3）GAN 损失与 warm-up（gan_schedule.py）：

def hinge_d(real, fake):
    return 0.5 * (np.mean(np.maximum(0.0, 1.0 - real)) +
                  np.mean(np.maximum(0.0, 1.0 + fake)))
def adopt_weight(weight, step, threshold=0, value=0.0):
    return value if step < threshold else weight

（4）自适应权重（adaptive_weight.py）：对迷你线性解码器用解析梯度（并用中心差分校验）算范数比：

d_weight = np.clip(np.linalg.norm(g_rec) /
                   (np.linalg.norm(g_gan) + 1e-4), 0.0, 1e4)
print("早期 %.3f -> 后期 %.4f" % (w_early, w_late))   # 0.095 -> 0.003

（5）时间一致性（temporal_consistency.py）：比较单帧空间 L1 与相邻帧差分误差，证明只有后者能抓到闪烁。

这些脚本的真实输出已散落在第 03 节，文末附录给出可直接运行的完整源码。

05. 工业级实现对照

最小实现是为了讲清原理，生产代码有几处关键的工程化。最权威的参照是 VQGAN 的损失模块（知识树锚点）：

• CompVis/taming-transformers/taming/modules/losses/vqperceptual.py → VQLPIPSWithDiscriminator.forward（以 2026-09 的实现为准）

对照本文的四项，它的生成器一步几乎是公式的逐行翻译：

rec_loss = torch.abs(inputs - reconstructions)              # L1 像素
if self.perceptual_weight > 0:
    p_loss = self.perceptual_loss(inputs, reconstructions)  # LPIPS
    rec_loss = rec_loss + self.perceptual_weight * p_loss
nll_loss = torch.mean(rec_loss)
logits_fake = self.discriminator(reconstructions)
g_loss = -torch.mean(logits_fake)                          # hinge 生成损失
d_weight = self.calculate_adaptive_weight(nll_loss, g_loss, last_layer)
loss = nll_loss + d_weight * disc_factor * g_loss \
     + self.codebook_weight * codebook_loss.mean()         # VQ：codebook；连续 VAE 换成 KL

与最小实现的差异，每一处都有来由：

1. 重建与感知合并成 nll_loss 一起算梯度：自适应权重需要对「合并后的重建项」和「GAN 项」分别在最后一层求梯度（torch.autograd.grad(..., retain_graph=True)），所以 LPIPS 不是独立加权、而是并进重建项。

2. 双优化器、两次前向：optimizer_idx==0 更新生成器（含重建、LPIPS、codebook、GAN），==1 才更新判别器；判别器那一路对输入 .detach()，不让梯度流回解码器。

3. LPIPS 本体（taming/modules/losses/lpips.py）：先过一个 ScalingLayer（把通常约定为 $[-1,1]$ 的输入变到 VGG 的归一化统计，shift/scale 是写死的常数），再取 VGG16 的 5 个 relu 特征，逐通道归一化、过学来的 $1\times1$ 卷积、空间平均、跨层求和 —— 正是公式 3.3 的完整实现，权重从 BAPPS 预训练 ckpt 加载且全程冻结。

4. 连续视频 VAE 用 KL 约束替代离散码本损失，但具体实现还可能改变重建项归约、学习似然尺度、判别器和时序结构，不能机械替换一行就认为目标完全相同。

当代视频 VAE 的公开配方（权重都来自各自技术报告，不要跨项目照抄，口径不同）：

表中只有 HunyuanVideo 给出了这里列出的明确系数，其他项目采用不同目标或归一化，不能据此称权重“高度趋同”。toy 的数值只解释口径为何重要，不能从 1826 倍损失比推导出真实训练必需的 $10^{-6}$ 权重。

06. 代价与边界

每一项都在解决一类失真，也都引入新的代价：

• L1/L2：稳、好训，但 L2 糊、L1 颗粒重；它们只能保证「像素对」，保证不了「看着真」。

• KL：去掉它可能使后验更确定、尺度约束变弱，但没有 KL 的自编码器或 VQ latent 也可以训练扩散模型；但权重过大、瓶颈太紧，重建细节会被牺牲。$10^{-6}$ 这种小权重是「弱正则」，依赖特定归一化口径，换套实现可能就要重新定标。

• LPIPS：贴人眼，但它的「审美」被冻结在 VGG 的自然图像特征里 —— 对医学影像、动画、线稿等域外数据可能偏置；它偏纹理，有时会鼓励「看起来有细节」的伪纹理。

• GAN：是清晰度和真实感的主要来源，也几乎是所有训练不稳的来源：需要 warm-up、谱归一化、限制判别器更新次数、自适应权重；并且提升感知质量往往以 PSNR 下降为代价（感知 — 失真权衡，perception–distortion tradeoff），这不是没训好，而是规律。

• 视频时间项 / 3D 判别器：能压闪烁，但显著增算力、增训练时长；光流估计本身在遮挡和大运动处会出错，warp 损失可能误伤真实运动。

边界也要讲清：H3AE 等近期工作指出，在高压缩 VAE 上判别类损失的边际收益可能撑不起它的训练成本，先用重建加 KL、后期再针对性微调是更划算的路线。四项全开不是政治正确—— 数据域、压缩率、训练阶段不同，最优组合也不同，应当用消融实验决定。

07. 经典论文脉络

• Auto-Encoding Variational Bayes（VAE，arXiv:1312.6114，2013）：提出 ELBO、重参数化与连续高斯潜变量，KL 正则的源头。

• Neural Discrete Representation Learning（VQ-VAE，arXiv:1711.00937，2017）：改走离散码本，用 codebook/commitment 损失替代 KL，是 VQGAN 的前身。

• Image-to-Image Translation with Conditional Adversarial Networks（pix2pix / PatchGAN，arXiv:1611.07004，2017）：把判别器做成局部 patch 判定器，确立了「局部对抗项与像素重建互补」的分工。

• The Unreasonable Effectiveness of Deep Features as a Perceptual Metric（LPIPS，arXiv:1801.03924，CVPR 2018）：用 BAPPS 人类偏好数据证明深度特征距离远胜 PSNR/SSIM，并学出逐层权重。

• Taming Transformers for High-Resolution Image Synthesis（VQGAN，arXiv:2012.09841，2021）：L1、LPIPS、PatchGAN、codebook 四件套定型，配套自适应 GAN 权重与 warm-up，是本文工业对照的母本。

• CogVideoX（arXiv:2408.06072）与 HunyuanVideo（arXiv:2412.03603）：把这套组合搬到 3D 因果视频 VAE，后者给出明确的四项权重和时空判别器设计。

• H3AE（arXiv:2504.10567，2025）：对「判别损失是否值得」提出反方证据，代表这条线仍在演进。

08. 常见误解

1. 「KL 权重抄 HunyuanVideo 的 $10^{-6}$ 就行」：错。权重取决于你的 KL 是 sum 还是 mean、latent 与像素各有多少元素、有没有做 loss balancing。本文实测同一组数据 sum 口径 KL 是 mean 口径 L1 的 1826 倍；换个压缩率或归一化，$10^{-6}$ 可能过大或过小。先统一口径，再谈数字。

2. 「LPIPS 就是拿 VGG 特征算 L2」：漏了两个关键件 —— 沿通道的归一化和在 BAPPS 上学出来的 $1\times1$ 权重；输入还要先过 scaling layer 换到 VGG 的数值域。少了归一化，距离会被少数高响应通道主导。

3. 「生成器 GAN 损失算出来是负数，训练崩了」：hinge 生成器目标下 $\mathcal{L}_G=-\mathbb{E}[D(r)]$（logistic non-saturating 常写成 $\mathbb E[\mathrm{softplus}(-D(r))]$，是另一种公式），为负恰恰说明重建帧已经把判别器骗到打正分，是预期现象；该盯的是梯度和平衡，不是损失正负。

4. 「判别器越强，重建越清晰」：hinge margin 饱和会让判别器损失梯度为 0，但生成器目标对 fake logit 的导数仍为 −1，不能把 D loss=0 当成生成器梯度消失的证据。正确姿势是晚启动、谱归一化、限制判别器更新次数、用自适应权重。

5. 「L1/L2 越低画面越好」：L2 的最优解是条件均值，越低往往越糊；清晰度是用 GAN / 感知项换来的，并伴随 PSNR 下降。要同时看像素指标和感知 / 对抗指标。

6. 「视频 VAE 把图像四项 loss 直接套到 3D 卷积上就行」：单帧损失测不出帧间闪烁（实测单帧 L1 几乎相同、时序误差差 393 倍）。应额外评估时序误差，按消融结果决定是否需要时空判别器、Video-DWT 或显式帧间约束；时间网络结构本身也能学习一致性。

7. 「四项应该从头一起训」：主流做法是重建加 KL（有时加 LPIPS）先预热，第 disc_start 步才开 GAN；H3AE 甚至主张慎用判别损失。晚启动是一种稳定训练的办法，是否必需以及何时启动需依据具体实验。

09. 动手验证

5 个脚本都在本文附录，仅需 numpy（pip install numpy）；第 6 个 make_figures.py 额外需要 matplotlib，用来重画本文配图。预期关键结果如下（随机种子已固定）：

1. 运行 vaeloss_terms.py：看到 L1 约 0.0316、KL (sum) 约 57.7、KL (mean) 约 0.225，以及「KL (sum)/L1 约 1826 倍」和 HunyuanVideo 权重配方下各项贡献 —— 建立「权重是在配平量纲」的直觉。

2. 运行 pixel_vs_perceptual.py：亮度偏移与同能量噪声的像素 MSE 几乎相等（差小于 1%），但感知距离相差约三个数量级（噪声约为偏移的 $8\times10^3$ 倍）。

3. 运行 gan_schedule.py：warm-up 在 step 2000 起跳；判别器「过强」时 D (hinge)=0.0000 而 G 约 5.97，同时检查脚本新增的 logit 导数：D margin 梯度归零，G 对 fake logit 的导数仍非零。

4. 运行 adaptive_weight.py：先看有限差分与解析梯度完全一致，再看 d_weight 从训练早期 0.095 降到近收敛 0.003（约 32 倍）。

5. 运行 temporal_consistency.py：闪烁与稳定两种重建的单帧 L1 约 0.063 几乎相同，时序 MSE 却差约 393 倍 —— 理解视频为何要单独约束时间维。

6. 运行 make_figures.py（这个需要额外装 pip install matplotlib）：重新生成本文三张配图 —— 量级账本（加权前 vs 加权后）、闪烁轨迹与指标对比、自适应权重随收敛下降的曲线。把 vaeloss_terms.py 里的 KL 权重从 $10^{-6}$ 调大两个数量级再看图 1，KL 项由约 $5.8\times10^{-5}$ 升到 $5.8\times10^{-3}$，仍低于这里约 0.0316 的 L1，不能声称已经压过所有项。

建议进一步动手：把 vaeloss_terms.py 里的 KL 从 sum() 改成 mean()，观察 HunyuanVideo 配方里 KL 项的相对权重需要相应放大多少倍，就能切身体会「权重不能跨口径照抄」。

10. 延伸阅读

读这篇之前建议先看已发布的前置：

• 变分下界与重参数化：KL 解析式与重参数化技巧的完整推导。

• VAE 结构与训练目标：编码器 / 解码器、scaling factor、后验坍缩。

• 视频 VAE 的时空压缩结构：3D 因果卷积、时间 / 空间压缩比与分块解码。

读完这篇可以继续看：

• 视频生成评测：VBench 与人工验收（还没写）：学会在分维度指标上看出「总分没变、时序一致性掉了」这类压缩副作用。

• FID / CLIP Score 到底测了什么：感知与分布距离指标的适用边界，与本文 LPIPS/GAN 的质量观互补。

• 离散化表征：VQ-VAE 与 VQGAN（还没写）：本文连续 KL-VAE 的「离散码本」对照版本，codebook 损失替代 KL。

附录：完整代码

09 节用到的脚本全文如下（vaeloss_terms.py、make_figures.py、pixel_vs_perceptual.py、gan_schedule.py、adaptive_weight.py、temporal_consistency.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。

vaeloss_terms.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""视频 VAE 四类损失的最小可运行对照：L1 / KL / 感知 / GAN。

只依赖 numpy，直接 `python vaeloss_terms.py` 复现。

这一步不训练任何网络，只把四项损失放到同一个合成视频张量上算一遍，
回答一个最容易把人带沟里的问题：它们的「数值量级」根本不在一个频道上，
为什么工业配方里 KL 的权重会小到 1e-6。
"""

import numpy as np

rng = np.random.default_rng(0)


# ----------------------------------------------------------------------
# 一个迷你的多尺度「特征提取器」，用来演示感知损失的*结构*。
# 注意：它不是 LPIPS 本体——LPIPS 用的是在 BAPPS 上学过权重的 VGG/Alex
# 特征（见工业对照一节的 taming/lpips.py）。这里用可分离高斯 + 差分(DoG)
# 构造确定性的多尺度边缘特征，目的是让「在特征空间而非像素空间比较」
# 这件事可以离线、免权重地跑起来。
# ----------------------------------------------------------------------
def _gauss_kernel(size=5, sigma=1.0):
    ax = np.arange(size) - (size - 1) / 2.0
    k = np.exp(-(ax ** 2) / (2 * sigma ** 2))
    return k / k.sum()


def _conv_separable(img, k):
    """对最后两轴(H, W)做可分离卷积；img 形状 [..., H, W]，边界 reflect。"""
    pad = len(k) // 2
    x = np.pad(img, ((0, 0),) * (img.ndim - 2) + ((pad, pad), (0, 0)), mode="reflect")
    acc = np.zeros_like(img)
    for i, w in enumerate(k):
        acc += w * x[..., i:i + img.shape[-2], :]
    x = np.pad(acc, ((0, 0),) * (img.ndim - 2) + ((0, 0), (pad, pad)), mode="reflect")
    acc = np.zeros_like(img)
    for j, w in enumerate(k):
        acc += w * x[..., :, j:j + img.shape[-1]]
    return acc


def _normalize_channels(feat, eps=1e-10):
    # 对应 LPIPS 的 normalize_tensor：沿通道维归一化
    norm = np.sqrt(np.sum(feat ** 2, axis=1, keepdims=True))
    return feat / (norm + eps)


def feature_stack(x):
    """x: [B, C, T, H, W] -> 多尺度边缘特征列表（先把 T 折叠进 batch）。"""
    B, C, T, H, W = x.shape
    f = x.transpose(0, 2, 1, 3, 4).reshape(B * T, C, H, W)
    k = _gauss_kernel(5, 1.0)
    b1 = _conv_separable(f, k)
    b2 = _conv_separable(_conv_separable(b1, k), k)
    dog1 = f - b1          # 高频细节
    dog2 = b1 - b2         # 中频边缘
    feats = [_normalize_channels(f), _normalize_channels(dog1), _normalize_channels(dog2)]
    return feats


def perceptual_proxy(x, y):
    """结构对齐 LPIPS：逐层归一化特征差的平方，空间平均后跨层求和。"""
    total = 0.0
    for fx, fy in zip(feature_stack(x), feature_stack(y)):
        total += np.mean((fx - fy) ** 2)
    return total


def make_video(B=2, T=8, H=32, W=32):
    """合成一段有运动内容的视频：移动的亮圆 + 网格背景，取值[0,1]。"""
    x = np.zeros((B, 3, T, H, W), dtype=np.float64)
    yy, xx = np.mgrid[0:H, 0:W]
    for b in range(B):
        for t in range(T):
            cx = W * (0.3 + 0.5 * t / (T - 1))
            cy = H * (0.3 + 0.15 * np.sin(2 * np.pi * t / T))
            circle = ((xx - cx) ** 2 + (yy - cy) ** 2) < (H * 0.12) ** 2
            grid = ((xx // 8 + yy // 8) % 2) * 0.15
            frame = 0.2 + grid
            frame[circle] = 0.95
            x[b, 0, t] = frame
            x[b, 1, t] = frame * 0.9
            x[b, 2, t] = frame * 0.7
    return x


def degrade(x):
    """重建结果：轻微模糊 + 小噪声 + 偏色，模拟一个训练中段的解码器。"""
    B, C, T, H, W = x.shape
    flat = x.transpose(0, 2, 1, 3, 4).reshape(B * T, C, H, W)
    k = _gauss_kernel(3, 0.8)
    out = _conv_separable(flat, k)
    out = out + rng.normal(0, 0.02, out.shape)
    out[:, 0] += 0.03                       # 轻微红色偏置
    return np.clip(out, 0, 1).reshape(B, T, C, H, W).transpose(0, 2, 1, 3, 4)


def main():
    x = make_video()
    r = degrade(x)
    print("视频张量 x / r :", x.shape, " 取值范围 %.2f~%.2f" % (x.min(), x.max()))

    # 编码器输出的后验 q(z|x)：latent 在时间压缩4x、空间压缩8x
    B, C, T, H, W = x.shape
    Cz, Tz, Hz, Wz = 4, T // 4, H // 8, W // 8
    mu = 0.3 * rng.standard_normal((B, Cz, Tz, Hz, Wz))
    logvar = -1.0 + 0.2 * rng.standard_normal((B, Cz, Tz, Hz, Wz))
    n_pix = B * C * T * H * W
    n_lat = mu.size
    print("latent 形状    :", mu.shape, " 像素数=%d latent数=%d\n" % (n_pix, n_lat))

    # ① 像素重建 L1（对全部元素求平均，量纲与像素一致，O(0.01~0.1)）
    l1 = np.mean(np.abs(x - r))

    # ② KL 解析式（标准正态先验）。注意它天然是「求和」式
    kl_per_element = -0.5 * (1 + logvar - mu ** 2 - np.exp(logvar))
    kl_sum = kl_per_element.sum()
    kl_mean = kl_per_element.mean()

    # ③ 感知损失（多尺度特征距离，量级被归一化压在 O(0.01)）
    l_p = perceptual_proxy(x, r)

    # ④ GAN 生成器损失。这里直接喂一组判别器对假图的打分 logits
    #    hinge 生成损失 = -mean(logits_fake)；先假设判别器刚起步、打分偏正
    logits_fake = rng.normal(0.3, 0.5, size=64)
    g_loss = -np.mean(logits_fake)

    print("%-28s %10s" % ("损失项", "原始数值"))
    print("-" * 40)
    print("%-28s %10.5f" % ("L1 重建 (mean)", l1))
    print("%-28s %10.5f" % ("KL (sum，常见写法)", kl_sum))
    print("%-28s %10.5f" % ("KL (mean，换口径)", kl_mean))
    print("%-28s %10.5f" % ("感知 proxy", l_p))
    print("%-28s %10.5f" % ("GAN  g=-mean(D(r))", g_loss))

    print("\n--- 为什么 KL 权重能小到 1e-6 ---")
    # 若直接把 sum 口径的 KL 与 mean 口径的 L1 相加，KL 会凭元素数量碾压：
    print("KL(sum)/L1 的量级倍数 : %.1fx" % (kl_sum / l1))
    print("HunyuanVideo 配方 L1 + 0.1*LPIPS + 0.05*GAN + 1e-6*KL :")
    total = l1 + 0.1 * l_p + 0.05 * g_loss + 1e-6 * kl_sum
    print("  各项贡献: L1=%.5f  LPIPS=%.5f  GAN=%.5f  KL=%.6f"
          % (l1, 0.1 * l_p, 0.05 * g_loss, 1e-6 * kl_sum))
    print("  合计 = %.5f" % total)
    print("\n结论：权重不是玄学，是在给「不同口径、不同元素数、不同量纲」的项找平。")


if __name__ == "__main__":
    main()

make_figures.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""生成「视频 VAE 的常见 loss 组合」的三张解释图。

数值一律从同目录的三个脚本里取（vaeloss_terms / temporal_consistency /
adaptive_weight），这里只负责画——改了那边这里要重跑，免得图和正文数字打架。

三张图分别回答：
  1. 四项损失的原始量级差着几个数量级，工业配方加权后为什么能凑到一起
  2. 单帧指标完全分不开的两种重建，时间维损失一眼看穿
  3. 自适应 GAN 权重为什么随训练自动变小

只依赖 numpy + matplotlib。跑法：python make_figures.py
"""

import textwrap
from pathlib import Path

import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
import numpy as np

import adaptive_weight as AW
import temporal_consistency as TC
import vaeloss_terms as VT

ROOT = Path(__file__).resolve().parents[1]
OUT = ROOT / "figures"
OUT.mkdir(parents=True, exist_ok=True)

plt.rcParams.update({
    "font.sans-serif": ["PingFang SC", "Arial Unicode MS", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi": 160,
    "savefig.bbox": "tight",
})

INK = "#1f2937"
MUTE = "#6b7280"
C_PIX = "#2f6fb0"     # 像素项：蓝
C_PERC = "#8b5cf6"    # 感知项：紫
C_GAN = "#e0a03c"     # 对抗项：橙
C_KL = "#d1495b"      # KL：红
C_A = "#d1495b"       # 闪烁重建
C_B = "#2f9e6f"       # 稳定重建
C_GT = "#1f2937"      # 真值


def style(ax, title, xlabel=None, ylabel=None):
    ax.set_title(title, fontsize=11.5, color=INK, pad=10, loc="left")
    if xlabel:
        ax.set_xlabel(xlabel, fontsize=10, color=MUTE)
    if ylabel:
        ax.set_ylabel(ylabel, fontsize=10, color=MUTE)
    ax.tick_params(colors=MUTE, labelsize=9)
    for s in ("top", "right"):
        ax.spines[s].set_visible(False)
    for s in ("left", "bottom"):
        ax.spines[s].set_color("#d1d5db")
    ax.grid(alpha=0.25, linewidth=0.6, axis="y")
    ax.set_axisbelow(True)


def footer(fig, text, width=118):
    """把「这张图要看什么」放到坐标轴下方。

    必须放在 y<0 的位置：bbox_inches="tight" 会把负坐标的 artist 一起收进来，
    放在 0~0.05 之间的话会和 x 轴标签叠在一起。
    """
    wrapped = "\n".join(textwrap.wrap(text, width=width))
    fig.text(0.012, -0.13, wrapped, fontsize=8.5, color=MUTE,
             va="top", ha="left", linespacing=1.6)


# ──────────────────────────────────────────────────────────────────────
# 图 1：四项损失的量级账本
# ──────────────────────────────────────────────────────────────────────
def fig_magnitudes():
    x, r = VT.make_video(), VT.degrade(VT.make_video())
    # 与 vaeloss_terms.main 完全同口径重算一遍（rng 序列一致）
    B, C, T, H, W = x.shape
    Cz, Tz, Hz, Wz = 4, T // 4, H // 8, W // 8
    mu = 0.3 * VT.rng.standard_normal((B, Cz, Tz, Hz, Wz))
    logvar = -1.0 + 0.2 * VT.rng.standard_normal((B, Cz, Tz, Hz, Wz))
    l1 = float(np.mean(np.abs(x - r)))
    kl_el = -0.5 * (1 + logvar - mu ** 2 - np.exp(logvar))
    kl_sum, kl_mean = float(kl_el.sum()), float(kl_el.mean())
    lp = float(VT.perceptual_proxy(x, r))
    gan = abs(float(-np.mean(VT.rng.normal(0.3, 0.5, size=64))))

    fig, axes = plt.subplots(1, 2, figsize=(11.6, 4.4))

    ax = axes[0]
    names = ["L1 重建", "感知 proxy", "KL(mean)", "KL(sum)", "|GAN|"]
    vals = [l1, lp, kl_mean, kl_sum, gan]
    cols = [C_PIX, C_PERC, C_KL, C_KL, C_GAN]
    bars = ax.bar(names, vals, color=cols, width=0.62)
    ax.set_yscale("log")
    ax.set_ylim(1e-3, 3e2)
    for b, v in zip(bars, vals):
        ax.text(b.get_x() + b.get_width() / 2, v * 1.25, f"{v:.4g}",
                ha="center", fontsize=8.5, color=INK)
    style(ax, "加权前：同一视频上四项损失的原始数值",
          None, "损失值（对数轴）")

    ax = axes[1]
    wnames = ["1.0 × L1", "0.1 × 感知", "0.05 × GAN", "1e-6 × KL(sum)"]
    wvals = [l1, 0.1 * lp, 0.05 * gan, 1e-6 * kl_sum]
    wcols = [C_PIX, C_PERC, C_GAN, C_KL]
    bars = ax.bar(wnames, wvals, color=wcols, width=0.62)
    ax.set_yscale("log")
    ax.set_ylim(1e-6, 1e-1)
    for b, v in zip(bars, wvals):
        ax.text(b.get_x() + b.get_width() / 2, v * 1.6, f"{v:.4g}",
                ha="center", fontsize=8.5, color=INK)
    ax.axhline(l1, color=MUTE, ls=":", lw=1.0)
    ax.text(2.6, l1 * 1.5, "L1 的量级", fontsize=8, color=MUTE)
    style(ax, "加权后：HunyuanVideo 配方下各项的真实贡献",
          None, "对总损失的贡献（对数轴）")

    fig.suptitle("图 1　损失归约口径与加权贡献：标量大小不等于梯度大小",
                 fontsize=12, color=INK, x=0.012, ha="left", y=1.02)
    footer(fig, "要看什么：左图是四项损失在同一个合成视频上的原始数值——KL 按教科书口径对 latent 维"
                "求和，一上来就是 L1 的 1826 倍；右图是套上工业权重之后各项的真实贡献，"
                "贡献仍不同量级（KL 约5.8e-5，而L1约0.0316）；这些权重不能由toy损失比唯一推导。"
                "KL 权重小到 1e-6 不是不重要，是在补偿「求和口径 vs 平均口径」的元素数之差。")
    fig.savefig(OUT / "loss_magnitudes.png")
    plt.close(fig)
    print(f"[图1] L1={l1:.5f} KL_sum={kl_sum:.5f} 倍数={kl_sum / l1:.0f}x；"
          f"加权后贡献 L1={l1:.5f} KL={1e-6 * kl_sum:.2e}")


# ──────────────────────────────────────────────────────────────────────
# 图 2：单帧指标看不见的闪烁
# ──────────────────────────────────────────────────────────────────────
def fig_temporal():
    x = TC.make_sequence()                     # [T,1,H,W]
    fixed = TC.SIGMA * TC.rng.standard_normal(x.shape[1:])[None]
    rA = x + TC.SIGMA * TC.rng.standard_normal(x.shape)
    rB = x + fixed + 0.05 * TC.SIGMA * TC.rng.standard_normal(x.shape)

    # 取一条穿过运动边缘的水平线上的一个像素，看它随帧的取值
    t_axis = np.arange(TC.T)
    y0, x0 = TC.H // 2, 30
    gt = x[:, 0, y0, x0]
    a = rA[:, 0, y0, x0]
    b = rB[:, 0, y0, x0]

    fig, axes = plt.subplots(1, 2, figsize=(11.6, 4.3))

    ax = axes[0]
    ax.plot(t_axis, gt, lw=2.6, color=C_GT, label="真值", zorder=3)
    ax.plot(t_axis, a, lw=1.2, color=C_A, alpha=0.9,
            label="A 逐帧独立噪声（闪）")
    ax.plot(t_axis, b, lw=1.2, color=C_B, alpha=0.9,
            label="B 跨帧恒定退化（稳）")
    ax.set_ylim(gt.min() - 4 * TC.SIGMA, gt.max() + 4 * TC.SIGMA)
    ax.legend(fontsize=8.5, frameon=False, loc="upper left")
    style(ax, "同一个像素随帧的变化：A 在真值附近抖，B 整体平移但不抖",
          "帧 t", "像素值")

    ax = axes[1]
    mets = ["单帧空间 L1", "时序差分 L1", "时序差分 MSE"]
    va = [TC.spatial_l1(rA, x), TC.temporal_error(rA, x), TC.temporal_mse(rA, x)]
    vb = [TC.spatial_l1(rB, x), TC.temporal_error(rB, x), TC.temporal_mse(rB, x)]
    xg = np.arange(len(mets))
    w = 0.36
    ba = ax.bar(xg - w / 2, va, w, color=C_A, label="A 闪")
    bb = ax.bar(xg + w / 2, vb, w, color=C_B, label="B 稳")
    ax.set_yscale("log")
    ax.set_ylim(1e-5, 1)
    for bars in (ba, bb):
        for b_ in bars:
            ax.text(b_.get_x() + b_.get_width() / 2, b_.get_height() * 1.5,
                    f"{b_.get_height():.4g}", ha="center", fontsize=8, color=INK)
    ax.set_xticks(xg)
    ax.set_xticklabels(mets)
    ax.legend(fontsize=8.5, frameon=False, loc="upper left")
    style(ax, "三种指标下 A、B 的差距：第一列分不开，第三列差 393 倍",
          None, "误差（对数轴）")

    fig.suptitle("图 2　单帧 L1 完全分不开的两种重建，时序差分 MSE 差了 393 倍",
                 fontsize=12, color=INK, x=0.012, ha="left", y=1.02)
    footer(fig, "要看什么：左图是同一个像素在 12 帧上的取值——A（红）每一帧都在真值附近独立抖动，"
                "连起来播放就是闪烁；B（绿）带一个恒定偏移但帧间几乎不动。"
                "右图是量化结论：单帧空间 L1 下 A=0.0639、B=0.0634，指标根本分不出谁好谁坏；"
                "换时序差分 MSE，A 是 B 的 393 倍。只看单帧指标，闪烁是隐形的。")
    fig.savefig(OUT / "temporal_flicker.png")
    plt.close(fig)
    print(f"[图2] 单帧L1 A={va[0]:.5f}/B={vb[0]:.5f}；时序MSE A={va[2]:.5f}/B={vb[2]:.5f}"
          f"（{va[2] / max(vb[2], 1e-12):.0f}x）")


# ──────────────────────────────────────────────────────────────────────
# 图 3：自适应 GAN 权重随训练自动变小
# ──────────────────────────────────────────────────────────────────────
def fig_adaptive():
    b = np.zeros(AW.D)
    # 先按 adaptive_weight.main 的抽随机顺序取两个阶段点，保证与正文数字一致
    W_early = AW.rng.standard_normal((AW.dz, AW.D)) * 0.05
    W_late = AW.W_star + AW.rng.standard_normal((AW.dz, AW.D)) * 0.01
    g_rec, g_gan = AW.grads(W_early, b)
    w_early = AW.adaptive_weight(g_rec, g_gan)
    g_rec2, g_gan2 = AW.grads(W_late, b)
    w_late = AW.adaptive_weight(g_rec2, g_gan2)

    # 扫描曲线用独立的 rng，不扰动上面的阶段点
    sweep_rng = np.random.default_rng(7)
    scales = np.logspace(-4, -0.3, 14)
    weights = []
    for s in scales:
        W = AW.W_star + s * sweep_rng.standard_normal((AW.dz, AW.D))
        g_rec, g_gan = AW.grads(W, b)
        weights.append(AW.adaptive_weight(g_rec, g_gan))
    weights = np.array(weights)

    fig, ax = plt.subplots(figsize=(7.8, 4.4))
    ax.plot(scales, weights, marker="o", ms=4.5, lw=2.0, color=C_GAN,
            label=r"自适应权重 $d_{\mathrm{weight}}$")
    ax.axvline(0.05, color=MUTE, ls=":", lw=1.0)
    ax.text(0.055, w_early * 2.2, "训练早期\n（初始化附近）", fontsize=8.5, color=MUTE)
    ax.axvline(0.01, color=MUTE, ls=":", lw=1.0)
    ax.text(0.0105, w_late * 0.06, "训练后期\n（近收敛）", fontsize=8.5, color=MUTE)
    for s, w_ in [(0.05, w_early), (0.01, w_late)]:
        ax.plot([s], [w_], marker="s", ms=7, color=C_PIX, zorder=5)
    ax.annotate(f"{w_early:.3f}", xy=(0.05, w_early),
                xytext=(0.075, w_early * 1.6), fontsize=9, color=C_PIX)
    ax.annotate(f"{w_late:.4f}", xy=(0.01, w_late),
                xytext=(0.0125, w_late * 0.4), fontsize=9, color=C_PIX)
    ax.set_xscale("log")
    ax.set_yscale("log")
    ax.legend(fontsize=9, frameon=False, loc="upper right")
    style(ax, "重建越接近收敛，GAN 项被自动调得越小",
          "解码器离最优解的距离（权重扰动幅度，对数轴）",
          r"自适应权重 $d_{\mathrm{weight}}$（对数轴）")

    fig.suptitle("图 3　固定 λ 会两头翻车：早期压不住重建、后期压不住 GAN",
                 fontsize=12, color=INK, x=0.012, ha="left", y=1.03)
    footer(fig, "要看什么：横轴是解码器离最优解有多远（越靠左越接近收敛），纵轴是 VQGAN 的"
                "自适应权重 ||∇L_rec|| / ||∇L_GAN||。它随残差缩小近似线性下降——重建收敛后"
                f"从 {w_early:.3f} 掉到 {w_late:.4f}（约 {w_early / max(w_late, 1e-12):.0f} 倍），GAN 项被同步调小。"
                "若用固定权重，早期 GAN 抢不过巨大的重建梯度，后期重建梯度变小、GAN 又反过来"
                "压过重建——这条斜线就是在消除这个漂移。")
    fig.savefig(OUT / "adaptive_weight_curve.png")
    plt.close(fig)
    print(f"[图3] d_weight: 早期 {w_early:.4f} -> 后期 {w_late:.4f}"
          f"（{w_early / max(w_late, 1e-12):.0f}x）")


def main():
    fig_magnitudes()
    fig_temporal()
    fig_adaptive()
    print(f"[OK] 三张图已写入 {OUT}")
    for f in sorted(OUT.glob("*.png")):
        print(f"  {f.name}  {f.stat().st_size / 1024:.0f} KB")


if __name__ == "__main__":
    main()

pixel_vs_perceptual.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""复现 LPIPS 论文最核心的观察：相同的像素误差，感知质量可以天差地别。

只依赖 numpy，直接 `python pixel_vs_perceptual.py` 复现。

我们构造三种「重建」，让其中两种的像素 MSE 完全相等：
  A. 全局亮度偏移  —— 人眼对缓慢的整体明暗变化相当不敏感；
  B. 同等 L2 能量的逐点噪声 —— 直接污染纹理与细节，观感很差；
  C. 高斯模糊 —— 抹掉高频细节。
然后分别在「像素空间」和一个多尺度特征空间里比较距离。
"""

import numpy as np

rng = np.random.default_rng(1)


def _gauss_kernel(size=5, sigma=1.0):
    ax = np.arange(size) - (size - 1) / 2.0
    k = np.exp(-(ax ** 2) / (2 * sigma ** 2))
    return k / k.sum()


def _conv_separable(img, k):
    pad = len(k) // 2
    x = np.pad(img, ((0, 0),) * (img.ndim - 2) + ((pad, pad), (0, 0)), mode="reflect")
    acc = np.zeros_like(img)
    for i, w in enumerate(k):
        acc += w * x[..., i:i + img.shape[-2], :]
    x = np.pad(acc, ((0, 0),) * (img.ndim - 2) + ((0, 0), (pad, pad)), mode="reflect")
    acc = np.zeros_like(img)
    for j, w in enumerate(k):
        acc += w * x[..., :, j:j + img.shape[-1]]
    return acc


def _norm(feat, eps=1e-10):
    return feat / (np.sqrt(np.sum(feat ** 2, axis=1, keepdims=True)) + eps)


def perceptual_proxy(x, y):
    """多尺度高通特征上的归一化距离（LPIPS 的结构代理，非本体）。"""
    def feats(z):
        k = _gauss_kernel(5, 1.0)
        b1 = _conv_separable(z, k)
        b2 = _conv_separable(_conv_separable(b1, k), k)
        return [_norm(z), _norm(z - b1), _norm(b1 - b2)]
    return sum(np.mean((a - b) ** 2) for a, b in zip(feats(x), feats(y)))


def make_textured_image(H=64, W=64):
    """一张同时含锐边、细密纹理和平滑区域的图。"""
    yy, xx = np.mgrid[0:H, 0:W].astype(np.float64)
    img = 0.5 + 0.25 * np.sin(xx / 2.0) * np.sin(yy / 2.0)      # 细密纹理
    img += 0.3 * (xx > W / 2)                                    # 一条锐边
    checker = ((xx // 4 + yy // 4) % 2) * 0.15                   # 棋盘格
    img += checker
    img = np.clip(img, 0, 1)
    return np.stack([img, img * 0.92, img * 0.8], axis=0)[None]  # [1,C,H,W]


def mse(a, b):
    return float(np.mean((a - b) ** 2))


def main():
    x = make_textured_image()
    delta = 0.12  # 统一的 L2 误差能量

    rA = x + delta                       # A：全局亮度偏移（不 clip，保证误差严格等于 delta）
    rB = x + rng.normal(0, delta, x.shape)  # B：零均值逐点噪声，标准差=delta
    rC = _conv_separable(x, _gauss_kernel(7, 1.6))  # C：模糊

    rows = [
        ("A 亮度偏移(整体+%.2f)" % delta, rA),
        ("B 逐点噪声(σ=%.2f)" % delta, rB),
        ("C 高斯模糊", rC),
    ]

    print("%-26s %12s %12s %14s" % ("重建方式", "像素MSE", "感知距离", "感知/像素 比"))
    print("-" * 68)
    for name, r in rows:
        pm = mse(x, r)
        pp = perceptual_proxy(x, r)
        print("%-26s %12.5f %12.5f %14.2f" % (name, pm, pp, pp / (pm + 1e-12)))

    mseA, mseB = mse(x, rA), mse(x, rB)
    pA, pB = perceptual_proxy(x, rA), perceptual_proxy(x, rB)
    print("\n关键对照：A 与 B 的像素 MSE 相差仅 %.2f%%，" % (100 * abs(mseA - mseB) / mseA))
    print("但特征空间里 B（噪声）的感知距离是 A（亮度偏移）的 %.1f 倍。" % (pB / pA))
    print("高通/多尺度特征天然滤掉直流亮度、放大纹理污染——这正是 LPIPS 比 MSE 更贴人眼的原因。")


if __name__ == "__main__":
    main()

gan_schedule.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""GAN 两项的最小演示：hinge / vanilla 损失，以及判别器的 warm-up 调度。

只依赖 numpy，直接 `python gan_schedule.py` 复现。

视频 VAE 里对抗损失通常不是从头开：先用 L1+KL+LPIPS 把解码器训到大致成形，
第 disc_start 步才把判别器权重从 0 抬起来（taming 里的 adopt_weight）。
本脚本同时给出两种常见判别损失的数值，并展示「判别器过强」时的失衡信号。
"""

import numpy as np

rng = np.random.default_rng(3)


def adopt_weight(weight, global_step, threshold=0, value=0.0):
    """taming-transformers 里的原逻辑：threshold 之前强制为 value（通常是0）。"""
    return value if global_step < threshold else weight


def hinge_d(real, fake):
    return 0.5 * (np.mean(np.maximum(0.0, 1.0 - real)) +
                  np.mean(np.maximum(0.0, 1.0 + fake)))


def hinge_g(fake):
    return float(-np.mean(fake))


def vanilla_d(real, fake):
    softplus = lambda z: np.log1p(np.exp(-np.abs(z))) + np.maximum(z, 0.0)
    return 0.5 * (np.mean(softplus(-real)) + np.mean(softplus(fake)))


def evaluate(real, fake, tag):
    print("%-28s D(hinge)=%.4f  D(vanilla)=%.4f  G(hinge)=%.4f  均值打分 real=%.2f fake=%.2f"
          % (tag, hinge_d(real, fake), vanilla_d(real, fake),
             hinge_g(fake), real.mean(), fake.mean()))


def main():
    # ① warm-up 调度：disc_start=2000
    print("== adopt_weight 调度（disc_start=2000, 目标权重 0.05） ==")
    for step in (0, 1999, 2000, 5000):
        w = adopt_weight(0.05, step, threshold=2000)
        print("  step=%5d  -> 对抗权重 = %.3f" % (step, w))

    # ② 判别器在三种强弱下的损失
    print("\n== 判别器强弱与损失信号 ==")
    # 平衡初期：真假打分都在 0 附近
    real0 = rng.normal(0.0, 0.3, 256)
    fake0 = rng.normal(0.0, 0.3, 256)
    evaluate(real0, fake0, "起步：判别器分不清")

    # 健康：真≈+1，假≈-1，仍留梯度
    real1 = rng.normal(1.2, 0.4, 256)
    fake1 = rng.normal(-1.2, 0.4, 256)
    evaluate(real1, fake1, "健康：适度拉开")

    # 过强：真≈+6，假≈-6，判别器 hinge 梯度为 0，但生成器对 fake logit 仍有梯度
    real2 = rng.normal(6.0, 0.5, 256)
    fake2 = rng.normal(-6.0, 0.5, 256)
    evaluate(real2, fake2, "过强：margin 已饱和")

    d_fake_grad = 0.5 * (fake2 > -1.0) / fake2.size
    g_fake_grad = -np.ones_like(fake2) / fake2.size
    print("\nD 对 fake logit 梯度范数 = %.6f" % np.linalg.norm(d_fake_grad))
    print("G 对 fake logit 梯度范数 = %.6f" % np.linalg.norm(g_fake_grad))
    print("D margin 饱和不表示 G 梯度消失；参数梯度还取决于判别器输入雅可比。")


if __name__ == "__main__":
    main()

adaptive_weight.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""复现 VQGAN 的自适应 GAN 权重 calculate_adaptive_weight。

只依赖 numpy，直接 `python adaptive_weight.py` 复现。

固定 GAN 权重的痛点：训练早期解码器很烂，重建梯度很大；训练后期重建收敛、
梯度变小。若 λ 固定，GAN 梯度在后期会相对越来越强，甚至把重建带偏。
VQGAN 的做法是让两项在「最后一层」上的梯度范数之比来决定权重：

    d_weight = ||∇_last L_rec|| / (||∇_last L_gan|| + 1e-4)，再 clamp 到 [0,1e4]

我们用一个可解析求导的迷你线性解码器，精确算出两个梯度范数，
并用有限差分抽查一个分量，证明数值不是凑出来的。
"""

import numpy as np

rng = np.random.default_rng(2)

N, D, dz = 16, 24, 8          # 样本数、像素维、latent 维
Z = rng.standard_normal((N, dz))
W_star = rng.standard_normal((dz, D)) * 0.3
X = Z @ W_star               # 真实数据：线性可完美拟合

# 一个固定的微型判别器打分函数 s(x)=x @ a（教学用，参数冻结）
a = rng.standard_normal((D,))


def decode(W, b):
    return Z @ W + b


def rec_loss(W, b):
    """重建项：L2（L1 同理，范数比机制不变）。"""
    return float(np.mean((decode(W, b) - X) ** 2))


def gan_g_loss(W, b):
    """生成器 hinge 损失 -mean(D(r))。"""
    s = decode(W, b) @ a
    return float(-np.mean(s))


def grads(W, b):
    R = decode(W, b) - X
    g_rec = (2.0 / (N * D)) * Z.T @ R                    # ∂L_rec/∂W（mean 对 N*D）
    # g=-mean_n(s_n)，s_n=Σ_d xhat_nd·a_d：mean 只对 N，分母是 N，不是 N*D
    s_coef = -(1.0 / N) * Z.sum(axis=0)                  # ∂g/∂W_kd = -(1/N)(Σ_n z_nk) a_d
    g_gan = np.outer(s_coef, a)
    return g_rec, g_gan


def adaptive_weight(g_rec, g_gan, cap=1e4):
    w = np.linalg.norm(g_rec) / (np.linalg.norm(g_gan) + 1e-4)
    return float(np.clip(w, 0.0, cap))


def finite_diff_check(W, b, eps=1e-6):
    """用中心差分抽查 W[0,0] 上的两个梯度，验证解析解。"""
    out = []
    for fn in (rec_loss, gan_g_loss):
        Wp, Wm = W.copy(), W.copy()
        Wp[0, 0] += eps
        Wm[0, 0] -= eps
        out.append((fn(Wp, b) - fn(Wm, b)) / (2 * eps))
    return out


def stage(W, b, name):
    lrec = rec_loss(W, b)
    lgan = gan_g_loss(W, b)
    g_rec, g_gan = grads(W, b)
    w = adaptive_weight(g_rec, g_gan)
    print("%-22s L_rec=%8.5f  L_gan=%8.4f  ||∇rec||=%8.4f ||∇gan||=%7.4f  d_weight=%7.4f"
          % (name, lrec, lgan, np.linalg.norm(g_rec), np.linalg.norm(g_gan), w))
    return w


def main():
    b = np.zeros(D)

    # 阶段一：解码器刚初始化，离最优很远（重建残差大）
    W_early = rng.standard_normal((dz, D)) * 0.05
    # 阶段二：接近收敛（在最优解上加很小扰动，残差小）
    W_late = W_star + rng.standard_normal((dz, D)) * 0.01

    print("== 有限差分校验（W[0,0]） ==")
    fd_rec, fd_gan = finite_diff_check(W_early, b)
    g_rec, g_gan = grads(W_early, b)
    print("解析 ∂Lrec/∂W00=%.6f  差分=%.6f" % (g_rec[0, 0], fd_rec))
    print("解析 ∂Lgan/∂W00=%.6f  差分=%.6f\n" % (g_gan[0, 0], fd_gan))

    print("== 自适应权重随训练阶段变化 ==")
    w_early = stage(W_early, b, "训练早期(未收敛)")
    w_late = stage(W_late, b, "训练后期(近收敛)")
    print("\n重建收敛后 d_weight 从 %.3f 降到 %.4f（约 %.0f 倍），GAN 项被自动调小。"
          % (w_early, w_late, w_early / max(w_late, 1e-12)))
    print("若用固定 λ：早期 GAN 抢不过重建、后期 GAN 又可能压过重建——自适应权重就是在消除这个漂移。")


if __name__ == "__main__":
    main()

temporal_consistency.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""视频 VAE 为什么必须额外盯「时间维」：同样的单帧画质，闪烁程度可以天差地别。

只依赖 numpy，直接 `python temporal_consistency.py` 复现。

构造一段运动视频，再给两种重建：
  A. 逐帧独立噪声 —— 每一帧单独看误差不大，连起来播放却疯狂闪烁；
  B. 跨帧恒定的退化（同一固定纹理噪声）—— 单帧误差与 A 相同，但不闪。
单帧空间 L1 完全分不清 A、B；相邻帧差分的时序一致性损失一眼区分。
"""

import numpy as np

rng = np.random.default_rng(4)

T, H, W = 12, 48, 64
SIGMA = 0.08


def make_sequence():
    yy, xx = np.mgrid[0:H, 0:W].astype(np.float64)
    x = np.zeros((T, H, W))
    for t in range(T):
        cx = 8 + 4 * t                       # 一条匀速移动的竖边
        frame = 0.25 + 0.5 * (xx >= cx)
        frame += 0.1 * ((xx // 6 + yy // 6) % 2)
        x[t] = frame
    return np.clip(x, 0, 1)[:, None]          # [T,1,H,W]


def spatial_l1(r, x):
    return float(np.mean(np.abs(r - x)))


def frame_diff(v):
    return v[1:] - v[:-1]


def temporal_error(r, x):
    """相邻帧差分一致性：||Δr - Δx||（静止背景上 GT 帧差为0，闪烁直接显现）。"""
    return float(np.mean(np.abs(frame_diff(r) - frame_diff(x))))


def temporal_mse(r, x):
    return float(np.mean((frame_diff(r) - frame_diff(x)) ** 2))


def main():
    x = make_sequence()
    fixed_noise = SIGMA * rng.standard_normal(x.shape[1:])[None]  # [1,1,H,W] 跨帧恒定

    rA = x + SIGMA * rng.standard_normal(x.shape)                 # 逐帧独立噪声 -> 闪烁
    # 稳定退化：以跨帧恒定噪声为主，只掺 5% 的逐帧抖动（更贴近真实解码器）
    rB = x + fixed_noise + 0.05 * SIGMA * rng.standard_normal(x.shape)

    print("退化能量相同（σ=%.2f），比较单帧空间误差与时间维误差：\n" % SIGMA)
    print("%-22s %14s %16s %16s" % ("重建", "单帧空间L1", "时序差分L1", "时序差分MSE"))
    print("-" * 72)
    for name, r in (("A 逐帧独立噪声(闪)", rA), ("B 跨帧恒定退化(稳)", rB)):
        print("%-22s %14.5f %16.5f %16.5f"
              % (name, spatial_l1(r, x), temporal_error(r, x), temporal_mse(r, x)))

    print("\n单帧空间 L1 几乎相等（A=%.4f vs B=%.4f），但时序 MSE 上 A 约为 B 的 %.0f 倍。"
          % (spatial_l1(rA, x), spatial_l1(rB, x),
             temporal_mse(rA, x) / max(temporal_mse(rB, x), 1e-12)))
    print("这解释了视频 VAE 为何要在 2D 的 L1/LPIPS/GAN 之外：")
    print("  · 把判别器扩到时空（3D/PatchGAN、LTX 的 Video-DWT）；")
    print("  · 或加相邻帧/warp 一致性损失，专门惩罚帧间抖动与闪烁。")


if __name__ == "__main__":
    main()
