AIGC 基本功|VAE 结构与训练目标-VAE

所属方向：表征与压缩 ｜ 难度：进阶 ｜ 前置知识：变分下界与重参数化（本篇是它的直接后继，ELBO 与重参数化在那里推过，这里只用结论）
关键词：VAE、编码器、解码器、潜空间、KL 权重、后验坍缩、scaling factor

01. 为什么需要它

先看一个可复现的尺度错误：预训练扩散模型要求 VAE latent 乘以 vae.config.scaling_factor，却把原始 latent 直接送进去。张量形状仍正确，但它已经偏离训练分布。下面用一维高斯去噪器量化这个误差；这些数字来自教学模型，不是 Stable Diffusion 图像质量实验，不能据此断言真实图像一定发灰或过曝。

这不是玄学，可以精确算出来。设潜空间真实标准差是 $\sigma$，扩散模型的噪声表却是按「数据方差为 1」标定的。在完全干净那一端（$\bar{\alpha}\to1$）两种估计相同；噪声增加时它们的均值系数比会偏离 1，但绝对误差差距在两端都趋零。MMSE 指最小均方误差估计。用高斯模型可以算出，单位方差假设的后验均值系数是匹配真实方差系数的

$$r(\bar{\alpha}) = \bar{\alpha} + \frac{1 - \bar{\alpha}}{\sigma^{2}}$$

倍。$\sigma = 5.49$（这是由 SD1.x 常用配置系数反推的尺度，第 03.4 节会讲为什么）时，$\bar{\alpha} = 0.5$ 处 $r = 0.5166$——幅度只剩一半。实测的均方误差从本该有的 0.9682 涨到 7.8154，恶化 8.07 倍。这是高斯教学模型的估计误差，不是图像实测。

反着错也一样疼。如果你的 VAE 是规规矩矩训的（潜空间方差约等于 1），却照抄 Stable Diffusion 的 0.18215，那么 $\sigma$ 变成 0.18215，同一个 $\bar{\alpha}=0.5$ 处 $r = 15.5699$——幅度被放大 15.6 倍，教学去噪器的后验均值幅度被高估。这仍是一维教学类比，不是换 VAE 后图像表现的预测。

还有第三种错法：训练扩散模型时没有统一 latent 与噪声调度的尺度。LDM 原文 D.1 与附录 G观察到，论文中的 KL 正则自编码器具有较高 latent 方差，这会改变给定噪声调度的信噪比并影响高分辨率卷积采样；作者据此对 latent 做缩放。

这段观察针对 LDM 论文中具体的 KL / VQ 自编码器：KL latent 的高方差改变了给定噪声调度下的信噪比，影响高分辨率卷积采样；论文所用 VQ latent 的方差接近 1。它不表示所有 VQ 码本天然归一化，也不表示尺度错误一定对应某一种视觉伪影。

最后是 KL 权重本身的坑。在我的最小实验里，把 KL 权重 $\beta$ 从 0.1 调到 1，重建 MSE 从 0.2119 跳到 1.0000——1.0000 就是「什么都不学、直接输出均值」的分数（数据逐维方差已被归一化成 1）。八维都低于本文的 KL 诊断阈值，平均 KL 很小但非精确零，提示近似后验坍缩。

这一篇就把这三件事串起来：VAE 的结构决定了潜空间里有什么，KL 权重决定了还剩下什么，而潜变量尺度的使用约定解释为何要遵守 0.18215 这类配置。

02. 最小可用理解

三句话：

  1. 结构：编码器把 $x$ 压成 $2d$ 个数（$d$ 个均值 $\mu$、$d$ 个对数方差 $\log\sigma^{2}$），重参数化采出一个 $z$，解码器从 $z$ 重建 $x$。训练目标是 ELBO——本质上是「重建质量」减「每个潜变量维度花掉的 KL 预算」。
  2. KL 项既是正则，也可以看作信息预算。一维潜变量要花掉多少 KL，就必须换回足够的重建收益，否则最优解就是关掉这一维。实测里 $\beta = 10^{-3}$ 时模型正好活 4 个维度（合成数据的真实因子数就是 4），$\beta$ 收到 0.3 只剩 3 个，$\beta = 1$ 一个不剩。这里的“活”只是逐维平均 KL 超过 0.05 nat 的诊断计数，不能证明各维是独立开关，也不能直接视为有效因子数。
  3. 潜空间的尺度要与扩散模型的训练约定一致。本实验无衰减、$\beta=10^{-3}$ 时跨维边际标准差 RMS 为 1.0067；固定 seed、加 L2 梯度且 $\beta=10^{-6}$ 时为 2.7174。它们描述特定优化结果。LDM 的 KL 自编码器用很弱的正则（附录 G 写约 $10^{-6}$），但不能仅从这个系数推出 SD1.x latent 的实际方差或训练过程。SD1.x 的 0.18215 对应倒数约 5.49 的标定尺度，必须从具体配置读取。

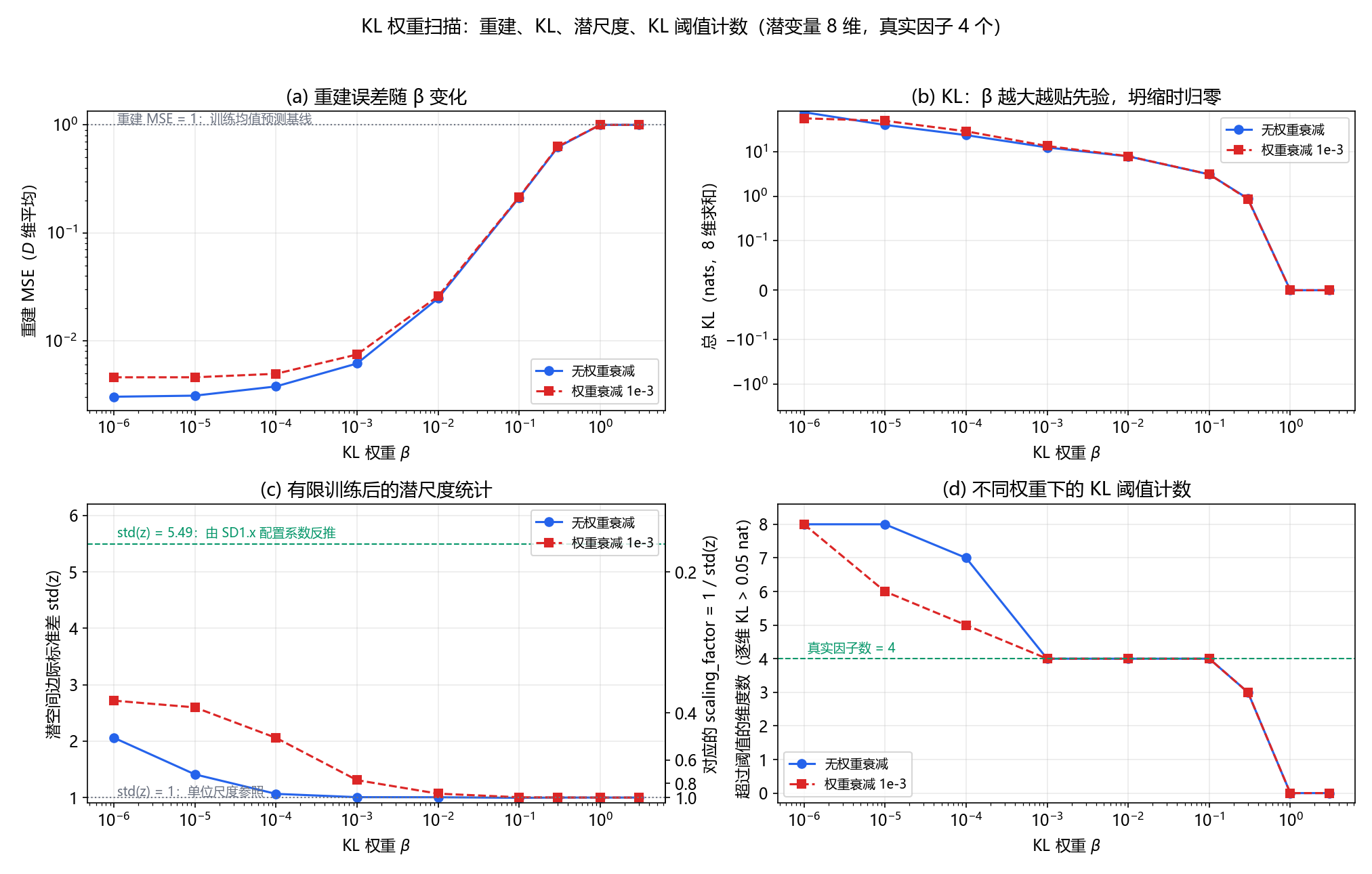

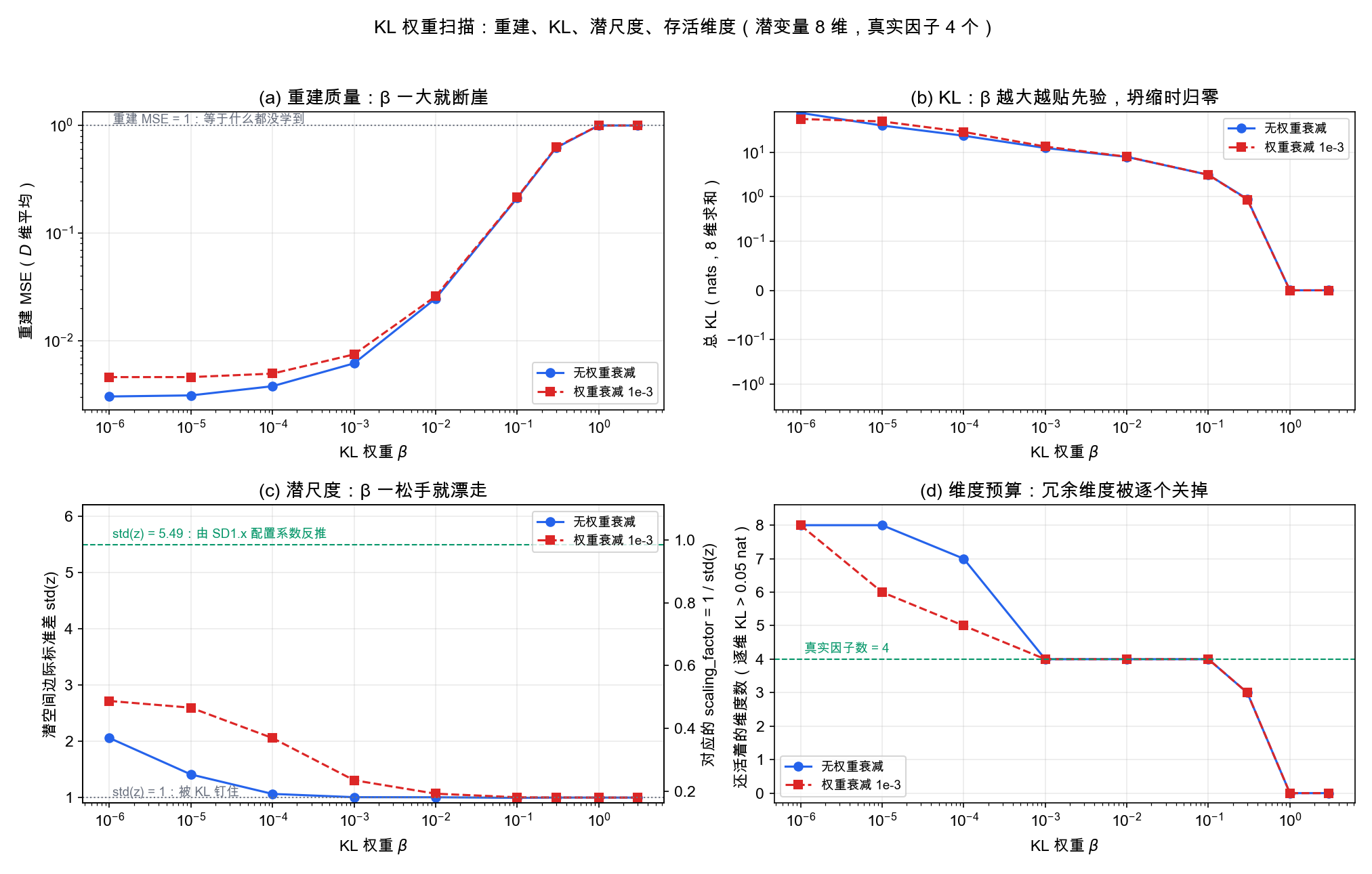

VAE 实验：beta_sweep

这张图要看什么：四张子图连起来读。(a) 重建 MSE 在 $\beta$ 超过 0.1 后逐渐上升到 1.0 那条虚线，提示本实验的重建已接近均值预测基线；(b) 总 KL 随权重增大趋近零，提示近似后验接近先验；(c) 潜空间边际标准差：蓝线（无权重衰减）在较大 $\beta$ 下接近 1，红线是同 seed 加 L2 梯度的对照；横轴是不同训练任务的超参数，不是同一次训练的时间轨迹，绿虚线是由 SD1.x 系数倒数构造的 5.49 参照；(d) 还活着的维度数从 8 一路掉到 0，中间在 4 这个地方有个明显的台阶——数值上与合成数据的驱动因子数相同，但不能证明解耦。

03. 数学推导

3.1 一次编码到底出了什么

设数据 $x \in \mathbb{R}^{D}$，潜变量 $z \in \mathbb{R}^{d}$。VAE 的编码器不输出一个 $z$，它输出一个分布：

$$q_{\phi}(z \mid x) = \mathcal{N}\!\left(z;\ \mu_{\phi}(x),\ \text{diag}\left(\sigma_{\phi}^{2}(x)\right)\right)$$

网络实际算出来的是 $\mu$ 和对数方差 $\text{logvar}$ 两组数，各 $d$ 个。为什么是 logvar 而不是方差：网络输出可取任意实数，而方差必须为正。在精确算术下，$\sigma^2=\exp(\text{logvar})$ 保证正值；用对数参数表达很小的方差也方便。浮点计算仍可能溢出或下溢，因此要同时核对截断和 dtype，不能说取对数自动解决数值问题。本实验 $\beta=10^{-6}$ 时跨维后验噪声标准差 RMS 约 0.009，描述的是各维方差平均后开方，不是每个样本统一的方差。

如果只调用不记录参数依赖的普通采样接口，自动微分通常无法得到通过该样本的路径梯度；也可使用 score-function 估计。这里采用 AEVB 的重参数化，把参数依赖写成：

$$z = \mu + \sigma \odot \epsilon, \qquad \epsilon \sim \mathcal{N}(0, I)$$

$\odot$ 是逐元素乘。随机性全部塞进 $\epsilon$ 里，$\mu$ 和 $\sigma$ 变成普通可导函数。这使本实现可以对固定噪声样本直接反向传播；它不是唯一可用的梯度估计方法。

解码器给的是似然，取对角高斯：

$$p_{\theta}(x \mid z) = \mathcal{N}\!\left(x;\ \text{dec}_{\theta}(z),\ \sigma_{\text{dec}}^{2} I\right)$$

取对数：

$$\log p_{\theta}(x \mid z) = -\frac{\lVert x - \text{dec}_{\theta}(z) \rVert^{2}}{2\sigma_{\text{dec}}^{2}} - \frac{D}{2}\log\left(2\pi\sigma_{\text{dec}}^{2}\right)$$

当 $\sigma_{\text{dec}}>0$ 固定时，第二项与 $z$ 和解码器均值参数无关，是训练中的常数；若学习这个方差，就不能丢掉它。所以重建项就是平方误差之和除以 $2\sigma_{\text{dec}}^{2}$——「重建用 MSE」不是拍脑袋定的，它是高斯似然的必然结果，而 $\sigma_{\text{dec}}$ 就是重建项的隐式权重。日志里那种 recon + beta * kl 的写法，还要明确 reduction：若 recon 是逐元素均值，则标准负 ELBO 按同尺度缩放后的 KL 系数为 $2\sigma_{\text{dec}}^{2}/D$。

把两件事拼起来，ELBO 给出下面的不等式：

$$\log p(x) \ge \mathbb{E}_{q}\left[\log p_{\theta}(x|z)\right] - \text{KL}\!\left(q_{\phi}(z|x)\,\Vert\,p(z)\right)$$

先验取标准正态 $p(z)=\mathcal{N}(0,I)$。加入可调权重后，我们最小化以下目标；$\beta=1$ 时才是上述负 ELBO 去掉固定常数：

$$J = \frac{\mathbb{E}_{q}\left[\lVert x - \text{dec}_{\theta}(z) \rVert^{2}\right]}{2\sigma_{\text{dec}}^{2}} + \beta \sum_{j=1}^{d} \text{KL}_{j}, \qquad \text{KL}_{j} = \text{KL}\!\left(\mathcal{N}(\mu_{j}, \sigma_{j}^{2})\,\Vert\,\mathcal{N}(0,1)\right)$$

$\beta$ 是我们插进去的旋钮：$\beta = 1$ 是标准 ELBO，$\beta>1$ 是 $\beta$-VAE 采用的权衡路线，但是否解耦取决于数据、模型和优化，没有普遍保证。本文后面的数值脚本使用逐元素 MSE，因此其 $\beta_{\text{toy}}$ 与本式 $\beta$ 的关系为 $\beta_{\text{toy}}=2\sigma_{\text{dec}}^2\beta/D$；不能把脚本的 1 自动叫作标准 ELBO。注意 KL 是对维度求和而不是求平均，这一点第 05 节还会回来算账。

3.2 KL 的闭式解，逐项推

两个对角高斯之间的 KL 有闭式解。按定义 $\text{KL}(q \Vert p) = \mathbb{E}_{q}[\log q] - \mathbb{E}_{q}[\log p]$ 分头算。因为逐维独立，下面只看第 $j$ 维。

先算 $\mathbb{E}_{q}[\log q]$。$q_{j} = \mathcal{N}(\mu_{j}, \sigma_{j}^{2})$，所以

$$\log q_{j}(z_{j}) = -\frac{1}{2}\log(2\pi\sigma_{j}^{2}) - \frac{(z_{j} - \mu_{j})^{2}}{2\sigma_{j}^{2}}$$

对 $q_{j}$ 取期望时，右边第二项的期望是 $\sigma_{j}^{2} / (2\sigma_{j}^{2}) = 1/2$，于是

$$\mathbb{E}_{q_{j}}\left[\log q_{j}\right] = -\frac{1}{2}\left(1 + \log 2\pi + \log \sigma_{j}^{2}\right)$$

只有三项，和 $\mu_{j}$ 无关——这一点值得停一下：在 $\mu_{j}$ 上平移一个高斯分布，它的熵不变。

再算 $\mathbb{E}_{q}[\log p]$。先验 $p_{j} = \mathcal{N}(0,1)$，同样展开

$$\mathbb{E}_{q_{j}}\left[\log p_{j}\right] = -\frac{1}{2}\log 2\pi - \frac{\mathbb{E}_{q_{j}}\left[z_{j}^{2}\right]}{2}$$

这里用到 $z_{j} = \mu_{j} + \sigma_{j}\epsilon$，所以 $\mathbb{E}_{q_{j}}[z_{j}^{2}] = \mu_{j}^{2} + \sigma_{j}^{2}$——这就是 $z$ 的二阶矩，它才是把 $\mu$ 拉进公式的那一项。

两者相减，$-\frac{1}{2}\log 2\pi$ 正好抵消：

$$\text{KL}_{j} = \frac{1}{2}\left(\mu_{j}^{2} + \sigma_{j}^{2} - \log \sigma_{j}^{2} - 1\right)$$

对 $j$ 求和即得总 KL。这个式子里每一块都有明确的物理含义，逐项读：

  • $\mu_{j}^{2}$ 是均值偏离先验中心的成本。 不同输入的均值发生变化可以传递信息，但这一项不是互信息本身。即使所有输入的均值都是 0，只要方差仍依赖输入，潜变量也可能携带信息；只有整个条件分布都与输入无关时，这一维才不传信息。逐维 KL 同时包含信息代价与聚合后验偏离先验的代价，不能把 8~12 nats 直接叫作有效信息量。

  • $\sigma_j^2$ 与 $-\log\sigma_j^2$ 共同约束方差：函数 $t-\log t-1$ 对 $t>0$ 非负，唯一最小点在 $t=1$。连同 $\mu_j^2$，单样本 KL 为零恰好要求均值 0、方差 1。

要把 KL 叫作信息预算，还要区分数据分布 $p_{\text{data}}(x)$ 与生成模型 $p_\theta(x)$，并定义联合分布 $q(x,z)=p_{\text{data}}(x)q_\phi(z\mid x)$。在对数中插入聚合后验 $q(z)$：

$$\mathbb E_{p_{\text{data}}}\mathrm{KL}(q_\phi(z\mid x)\Vert p(z))=I_q(X;Z)+\mathrm{KL}(q(z)\Vert p(z))$$

第一项是 $\mathbb E_q\log[q_\phi(z\mid x)/q(z)]$，表示输入与潜变量的互信息；第二项是聚合后验偏离先验的成本。这个恒等式来自把对数比拆成两项并分别积分，不要求神经网络近似。平均 KL 约束两项总和，不能把每个 KL 数值都叫有效信息。

两个反例帮助区分统计对象。若所有输入都得到 $q(z\mid x)=\mathcal N(3,1)$，平均 KL 为 4.5 nats，但 $I_q(X;Z)=0$，没有输入信息。在线性模型未坍缩解中，$m^2v+s^2=1$，所以聚合后验恰好等于先验；取 $\lambda=0.2$ 时互信息为 $-\tfrac12\log0.2\approx0.8047$ nats，仍在传信息。二者分别说明“KL 大”与“边际像先验”都不能单独判断信息或坍缩。

3.3 权重到底在权衡什么：一维线性 VAE 的闭式解

上面的直觉可以算到精确解。把模型简化到最狠：一维数据 $x \sim \mathcal{N}(0, v)$，线性编码器 $q(z|x) = \mathcal{N}(mx, s^{2})$（$m$ 是缩放系数，$s^{2}$ 是固定的后验方差），线性解码器 $p(x|z) = \mathcal{N}(wz, \sigma_{\text{dec}}^{2})$。这里要求 $v>0$、$\sigma_{\text{dec}}>0$、$\beta>0$、$s>0$，观测噪声固定。目标函数展开成

$$J(w, m, s) = \frac{v(1 - wm)^{2} + w^{2} s^{2}}{2\sigma_{\text{dec}}^{2}} + \frac{\beta}{2}\left(m^{2} v + s^{2} - \log s^{2} - 1\right)$$

第一项里的 $v(1-wm)^{2}$ 是「编码-解码这条路的增益偏离 1 有多远」，$w^{2}s^{2}$ 是「采样噪声被放大 $w$ 倍后落在输出上的方差」；第二项就是上一节的 KL。三个未知数各求一次偏导并置零：

$$\frac{\partial J}{\partial w} = \frac{-v m(1 - wm) + w s^{2}}{\sigma_{\text{dec}}^{2}} = 0, \qquad \frac{\partial J}{\partial m} = \frac{-v w(1 - wm)}{\sigma_{\text{dec}}^{2}} + \beta m v = 0, \qquad \frac{\partial J}{\partial s} = \frac{w^{2} s}{\sigma_{\text{dec}}^{2}} + \beta\left(s - \frac{1}{s}\right) = 0$$

记路增益 $u := wm$（它就是「潜变量被真正使用的程度」），把 $\partial_m$ 的式子两边乘 $w$ 换成 $u$，可以整理出 $w^{2}(1-u) = \beta \sigma_{\text{dec}}^{2} u$；再从 $\partial_w$ 得到 $w^{2} s^{2} = v u (1-u)$；从 $\partial_s$ 得到 $s^{2}\left(\beta + w^{2}/\sigma_{\text{dec}}^{2}\right) = \beta$。三式联立，令

$$\lambda := \frac{\beta \sigma_{\text{dec}}^{2}}{v}$$

解出来是一组非常干净的东西：

$$u = 1 - \lambda, \qquad s^{2} = \lambda, \qquad w^{2} = v(1 - \lambda)$$

代回验一遍：$\partial_m$ 要求 $w(1-u)/\sigma_{\text{dec}}^{2}=\beta m$。乘以 $w$，代入 $w^2=v(1-\lambda)$ 和 $1-u=\lambda$，得到 $v(1-\lambda)\lambda/\sigma_{\text{dec}}^{2}=\beta(1-\lambda)$。在未坍缩区间约去 $1-\lambda$，正好得到 $\lambda=\beta\sigma_{\text{dec}}^{2}/v$。第 04.2 节的数值优化与此吻合。

$\lambda$ 的读法：它是 KL 权重乘观测噪声方差，再除以数据方差的无量纲比值。这个比例决定一切：

  • $u = 1-\lambda$ 随 $\lambda$ 线性下降。$\lambda \to 0$ 时 $u \to 1$、$s^{2} \to 0$，退化成确定性自编码器——潜变量满负荷工作，采样噪声归零。
  • $s^{2}=\lambda$ 随权重变化；$\beta=1$ 时等于这个线性高斯模型的真实后验方差，其他权重一般对应不同的变分目标。
  • 当 $\lambda>1$ 时上述分支要求 $w^2<0$，不存在实数解；$\lambda=1$ 时它连续接到坍缩点，最优解退化成坍缩点 $(w, m, s) = (0, 0, 1)$。坍缩阈值是 $\beta^{\ast} = v / \sigma_{\text{dec}}^{2}$：数据方差越大、或者解码器的观测噪声越小，需要的 $\beta$ 就越大。这是线性高斯模型的阈值，不是神经 VAE 的通用保证。
  • 附带一个值得记住的事实：$(0,0,1)$ 在任意 $\beta$ 下都是驻点（数值验证梯度恒等于 0）。它只是当 $\lambda < 1$ 时不是最小值。所以「后验坍缩」不是数值 bug、不是训练不充分——在本线性模型的阈值以上，它是该目标的最优解；一般神经模型也可能因局部最优和优化动力学而坍缩。

仅检验驻点不足以证明全局阈值。先固定 $w$，目标对 $m$ 是凸二次、对 $s^2>0$ 严格凸。令 $b=\beta\sigma_{\text{dec}}^2$，分别求极小得 $m=w/(w^2+b)$ 与 $s^2=b/(w^2+b)$。代回后令 $t=b/(w^2+b)\in(0,1]$：

$$J(t)=\frac{v}{2\sigma_{\text{dec}}^2}t-\frac{\beta}{2}\log t$$

其导数在 $t=\lambda$ 为零，二阶导数为 $\beta/(2t^2)>0$，所以全局最小点为 $t=\min(\lambda,1)$。这补足上面阈值的证明。$\beta\to0^+$ 是极限，恰好 $\beta=0$ 时方差可趋零但不满足我们要求的严格正方差，不能直接套用内部驻点。

3.4 潜空间的统计性质，和那个 0.18215

现在把「编码器」反过来看会得到什么分布。训练完之后，把所有 $x$ 编码一遍，潜变量的边际分布是

$$q(z) = \int q_{\phi}(z \mid x)\, p_{\text{data}}(x)\, \mathrm{d}x$$

这是个混合分布。对每一维分别算方差，用全方差公式：

$$\text{Var}(z_{j}) = \underbrace{\text{Var}_{p_{\text{data}}}\!\left[\mu_{j}(x)\right]}_{\text{均值变化}} + \underbrace{\mathbb{E}_{p_{\text{data}}}\!\left[\sigma_{j}^{2}(x)\right]}_{\text{采样噪声}}$$

左边是 scaling_factor 要归一化的东西，右边两项来源完全不同：前一项是「不同样本被编码到不同位置」，后一项是「每个样本自己抖多少」。下表先对每维方差取平均再开方，不能先平均标准差再平方，也不能把两项标准差直接相加。方差占比不是互信息。实测拆账（$\beta$ 从小到大）：

$\beta$ 均值变化 std RMS 后验噪声 std RMS 边际 std RMS 均值变化方差占比
1e-06 2.060 0.009 2.060 100%
1e-05 1.411 0.014 1.411 100%
0.0001 1.004 0.355 1.065 89%
0.001 0.726 0.697 1.007 52%
0.01 0.705 0.717 1.005 49%
0.1 0.620 0.779 0.995 39%
0.3 0.406 0.914 1.000 16%
1 0.003 1.000 1.000 0%

$\beta = 10^{-3}$ 附近有个交叉点：总方差中的均值变化与平均后验方差约各占一半。较小权重处均值变化贡献更大，较大权重处平均后验方差贡献更大——$\beta = 1$ 时 $z$ 就是一坨噪声，$\text{std}_x(\mu)$ 只剩 0.003。

那么 scaling_factor 是什么？在 LDM 的 std-rescaling 分支，它是首个训练 batch 后验样本展平标准差的倒数；使用预训练模型则遵守保存的配置，不能在当前 batch 上重新标定。LDM 的 固定版本原始标定代码 使用 1. / z.flatten().std()；diffusers 文档中的标准差描述要结合实际乘法方向理解。本文 toy 的跨维 RMS 也不等于一般的展平标准差：设 $\bar\mu_j=\mathbb E_x\mu_j(x)$，把通道视作均匀随机索引，则展平方差还多出 $\mathrm{Var}_j(\bar\mu_j)$。本次 $\beta=10^{-6}$ 无 L2 的 RMS 为 2.0596，按总体方差估计的展平 std 为 2.0617。LDM 代码 torch.std() 还使用样本方差修正；它是单 batch 后验样本的估计量，不是对整个数据分布的精确标准差。

$$z_{\text{scaled}} = s \cdot z, \qquad s = \frac{1}{\text{std}(z)}$$

SD1.x 的 官方推理配置取 $s=0.18215$；diffusers v0.35.1 的 AutoencoderKL 默认也为此值，具体 checkpoint 可能覆盖默认，倒过来就是 $\text{std}(z) = 5.4900$、$\text{Var}(z) = 30.1399$。为什么需要这一步，LDM D.1 用信噪比的语言回答了：扩散模型的噪声表 $\sigma_t$ 是相对数据尺度标定的，把这个比值写出来

$$\text{SNR} = \frac{\text{Var}(z)\,\bar{\alpha}}{1 - \bar{\alpha}}$$

单位数据方差假设对应 $\bar{\alpha}/(1-\bar{\alpha})$；本高斯模型的实际 SNR 是它的 30.14 倍，即约 14.79 dB。噪声方差仍为 $1-\bar{\alpha}$，变的是信号方差，不能说实际噪声被缩小了 30 倍。

接下来用一维高斯后验均值说明尺度不匹配怎样造成估计偏差，不能把它翻译成真实图像发灰或过曝。假设扩散模型是在单位方差潜空间上训好的，那它的去噪器就是一个高斯 MMSE 估计：先验 $z_{0} \sim \mathcal{N}(0, \sigma_{p}^{2} I)$，观测 $z_{t} = \sqrt{\bar{\alpha}}\,z_{0} + \sqrt{1-\bar{\alpha}}\,\epsilon$，后验均值是

$$\hat{z}_{0} = \frac{\sigma_{p}^{2}\sqrt{\bar{\alpha}}}{\sigma_{p}^{2}\bar{\alpha} + 1 - \bar{\alpha}}\, z_{t}$$

代入 $\sigma_{p}^{2} = 1$ 得 $\hat{z}_{0} = \sqrt{\bar{\alpha}}\, z_{t}$；而真实潜空间的标准差是 $\sigma$，正确的 MMSE 估计要用 $\sigma_{p}^{2} = \sigma^{2}$。两者相除就是第 01 节那个 $r(\bar{\alpha}) = \bar{\alpha} + (1-\bar{\alpha})/\sigma^{2}$。$\sigma = 5.49$ 时它在 $\bar{\alpha} \to 0$ 处趋于 $1/\sigma^{2} = 0.033$，这是两个均值系数之比的极限。在 $\bar{\alpha}=0$ 时两种后验均值都为零，输出比本身是 $0/0$，两种 MSE 均为 $\sigma^2$；不能据极限比值认为纯噪声端的绝对误差差距最大。

对同一观察过程还可精确算错假设估计器的 MSE：

$$M_{\text{bad}}=(1-\bar{\alpha})^2\sigma^2+\bar{\alpha}(1-\bar{\alpha})$$

匹配该尺度的理论最小 MSE 为 $M_{\text{good}}=\sigma^2(1-\bar{\alpha})/(\sigma^2\bar{\alpha}+1-\bar{\alpha})$，相减得到：

$$M_{\text{bad}}-M_{\text{good}}=\frac{\bar{\alpha}(1-\bar{\alpha})^2(\sigma^2-1)^2}{\sigma^2\bar{\alpha}+1-\bar{\alpha}}$$

差距非负，在两端都趋零。若先缩放原数据并维持原噪声表，SNR 也随之改变；因此表中的匹配估计器与“正确缩放后同一步”不是同一个观察问题。

04. 代码实现

完整脚本在文末附录（vae_minimal.py、collapse_closed_form.py、latent_scaling.py、make_figures.py），依赖 NumPy 与 matplotlib。2026-10-13 在 Windows CPU 上完整重跑；Python 3.11.9、NumPy 2.4.6、matplotlib 3.10.7，BLAS 使用单线程。训练脚本默认优先读同目录缓存，--full 才重新训练；复制附录到空目录时会从头计算。下面是实跑输出，运行时间受机器影响，不能保证两分钟完成。反向传播手写，另以 PyTorch CPU 自动微分与固定噪声中心差分核验。

4.1 最小 VAE 与两轮对照实验

模型就是 3.1 节那套，符号一一对应：

def forward(self, x, eps):
    p = self.p
    h1 = np.maximum(x @ p["W1"] + p["b1"], 0.0)
    mu = h1 @ p["Wmu"] + p["bmu"]                     # 后验均值
    lv_raw = h1 @ p["Wlv"] + p["blv"]
    lv = np.clip(lv_raw, LOGVAR_MIN, LOGVAR_MAX)      # logvar 截断，防 exp 溢出
    sig = np.exp(0.5 * lv)                            # 后验标准差 sigma
    z = mu + sig * eps                                # 重参数化
    g1 = np.maximum(z @ p["V1"] + p["c1"], 0.0)
    xhat = g1 @ p["V2"] + p["c2"]
    return xhat, dict(x=x, h1=h1, mu=mu, lv=lv, lv_raw=lv_raw,
                      sig=sig, z=z, g1=g1, xhat=xhat, eps=eps)

@staticmethod
def losses(x, xhat, mu, lv, sig):
    recon = float(np.mean((xhat - x) ** 2))                        # 重建：MSE
    kl_dim = 0.5 * np.mean(mu ** 2 + sig ** 2 - lv - 1.0, axis=0)  # 逐维 KL（3.2 节那个式子）
    return recon, kl_dim, float(np.sum(kl_dim))                    # 对维度求和

数据是合成的：64 个观测维度由 4 个高斯因子线性混合而成，再除以训练集逐维标准差使方差为 1，未减样本均值。输出逐维训练均值的 MSE 精确为 1；输出零还会含样本均值平方。潜变量给了 8 维，故意比真实因子数多一倍，看模型怎么选。编码器/解码器各一层 128 宽的隐藏层，Adam，250 epoch，把逐维平均 KL 大于 0.05 nat 计为“超过 KL 阈值”。这不是另一种按后验均值方差定义的 active units 指标，也不是互信息测试。数据/初始化/批次与训练噪声/评估噪声种子分别为 0/1/2/3；4096 个样本训练后仍在同一训练集评估，每样本采 8 次取平均，因此这里展示训练拟合而非测试泛化。

跑两轮：一组不加重衰减，一组给权重加上 $10^{-3}$ 的衰减。结果：

    weight_decay      beta    重建MSE        总KL    std(z)    1/std   KL阈值计数
-----------------------------------------------------------------------------------
               0     1e-06     0.0030     76.958    2.0596   0.4855      8/8
               0     1e-05     0.0031     39.861    1.4107   0.7088      8/8
               0    0.0001     0.0038     23.512    1.0651   0.9389      7/8
               0     0.001     0.0062     12.454    1.0067   0.9934      4/8
               0      0.01     0.0247      7.843    1.0055   0.9946      4/8
               0       0.1     0.2119      3.092    0.9952   1.0048      4/8
               0       0.3     0.6206      0.884    1.0000   1.0000      3/8
               0         1     1.0000      0.000    1.0001   0.9999      0/8
               0         3     1.0001      0.000    1.0000   1.0000      0/8
           0.001     1e-06     0.0046     55.983    2.7174   0.3680      8/8
           0.001     1e-05     0.0046     49.327    2.5978   0.3849      6/8
           0.001    0.0001     0.0049     28.672    2.0580   0.4859      5/8
           0.001     0.001     0.0075     13.409    1.3082   0.7644      4/8
           0.001      0.01     0.0259      7.917    1.0689   0.9355      4/8
           0.001       0.1     0.2148      3.107    1.0051   0.9949      4/8
           0.001       0.3     0.6302      0.858    1.0017   0.9983      3/8
           0.001         1     1.0000      0.000    1.0000   1.0000      0/8
           0.001         3     1.0000      0.000    1.0000   1.0000      0/8

三件事一眼可见：

第一，重建误差逐渐上升，而阈值计数呈台阶。 $\beta$ 从 $10^{-2}$ 到 0.1、0.3、1，MSE 是 $0.0247\to0.2119\to0.6206\to1.0000$；超过 KL 阈值的维度数为 $4\to4\to3\to0$。总 KL 打印到三位小数为 0.000 不代表数学上精确为零，应连同逐维均值和方差判断近似坍缩。

第二，计数与因子数相等是一项观察。 $\beta=10^{-3}$ 时逐维 KL 约为 [2.96, 0.002, 3.19, 0.004, 3.12, 3.18, 0.001, 0.001]。超过阈值的四维与合成数据四个驱动因子的数量相同；不能据此证明一维对应一个因子、模型发现了真实因子，或冗余维度一定关闭。

第三，相同训练算法在不同正则下产生不同尺度。 无 L2 时从 1.0067（$\beta=10^{-3}$）到 2.0596（$\beta=10^{-6}$）；L2 系数 $10^{-3}$、$\beta=10^{-6}$ 时为 2.7174，对应 RMS 倒数 0.3680。这是有限训练的配对观察，不能证明 SD 的 5.49 来自同一机制。

代码把 wd * W 加入 Adam 的梯度，作用于五组编码器/解码器矩阵，是耦合 L2 正则，不是 AdamW。单看解码器，放大 latent 可以缩小相应权重；但编码器权重与后验方差也会同时变化，所以完整正则不能只归因为“小解码器偏好”。本实验固定单个 seed，没有跨 seed 统计，不能推出一般尺度漂移机制。

4.2 换条路验一遍：一维闭式解

3.3 节那组闭式解值得单独验，因为「后验坍缩阈值 $\lambda = 1$」这个结论如果错了，整篇文章的框架就错了。做法是直接对 $(w, m, \log s)$ 做梯度下降。

def closed_form(beta, v=V, sigma_x=SIGMA_X):
    lam = beta * sigma_x ** 2 / v
    if lam >= 1.0:                  # lambda >= 1：坍缩
        return dict(lam=lam, u=0.0, s2=1.0, w2=0.0, collapsed=True)
    u = 1.0 - lam
    return dict(lam=lam, u=u, s2=lam, w2=v * u, collapsed=False)

（$v = 1$、$\sigma_{\text{dec}} = 1$，所以 $\lambda = \beta$、坍缩阈值 $\beta^{\ast} = 1$。）对照结果：

  beta   lambda |    u=wm 预测        拟合 |    s^2 预测        拟合 |    w^2 预测        拟合 | 坍缩
  0.05    0.050 |     0.9500    0.9500 |    0.0500    0.0500 |    0.9500    0.9500 | 否
   0.1    0.100 |     0.9000    0.9000 |    0.1000    0.1000 |    0.9000    0.9000 | 否
   0.2    0.200 |     0.8000    0.8000 |    0.2000    0.2000 |    0.8000    0.8000 | 否
   0.4    0.400 |     0.6000    0.6000 |    0.4000    0.4000 |    0.6000    0.6000 | 否
   0.6    0.600 |     0.4000    0.4000 |    0.6000    0.6000 |    0.4000    0.4000 | 否
   0.8    0.800 |     0.2000    0.2000 |    0.8000    0.8000 |    0.2000    0.2000 | 否
  0.95    0.950 |     0.0500    0.0500 |    0.9500    0.9500 |    0.0500    0.0500 | 否
     1    1.000 |     0.0000    0.0000 |    1.0000    1.0000 |    0.0000    0.0000 | 是
   1.2    1.200 |     0.0000    0.0000 |    1.0000    1.0000 |    0.0000    0.0000 | 是
     2    2.000 |     0.0000    0.0000 |    1.0000    1.0000 |    0.0000    0.0000 | 是
     5    5.000 |     0.0000    0.0000 |    1.0000    1.0000 |    0.0000    0.0000 | 是

未坍缩区间内，闭式解与数值拟合的最大偏差：5.91e-06

坍缩点 (w, m, s) = (0, 0, 1) 处的梯度（应当恒为 0）：
  beta=0.05   dJ/dw=+0.00e+00  dJ/dm=+0.00e+00  dJ/ds=+0.00e+00
  beta=0.5    dJ/dw=+0.00e+00  dJ/dm=+0.00e+00  dJ/ds=+0.00e+00
  beta=1      dJ/dw=+0.00e+00  dJ/dm=+0.00e+00  dJ/ds=+0.00e+00
  beta=5      dJ/dw=+0.00e+00  dJ/dm=+0.00e+00  dJ/ds=+0.00e+00

坍缩点 vs 解析解的目标函数值（谁小谁是最优）：
  beta=0.05   J(解析解)=  0.09989  J(坍缩点)=  0.50000
  beta=0.5    J(解析解)=  0.42329  J(坍缩点)=  0.50000
  beta=0.9    J(解析解)=  0.49741  J(坍缩点)=  0.50000
  beta=1      J(解析解)=  0.50000  J(坍缩点)=        —
  beta=2      J(解析解)=  0.50000  J(坍缩点)=        —

三处细节值得留意。偏差 5.91e-06 是有限步优化与闭式解的一致性检查，全局正确性来自 3.3 节的消元证明。梯度恒等于 0 说明坍缩点在任意 $\beta$ 下都是驻点——它一直「在那儿」，$\lambda \ge 1$ 时它只是终于变成了最小值。$\beta = 0.9$ 时两者的目标值只差 0.0026，只说明本线性目标的最优值接近坍缩值；不是势垒或坍缩速度的测量，不能据此推断真实网络的训练动力学。

4.3 后验坍缩长什么样

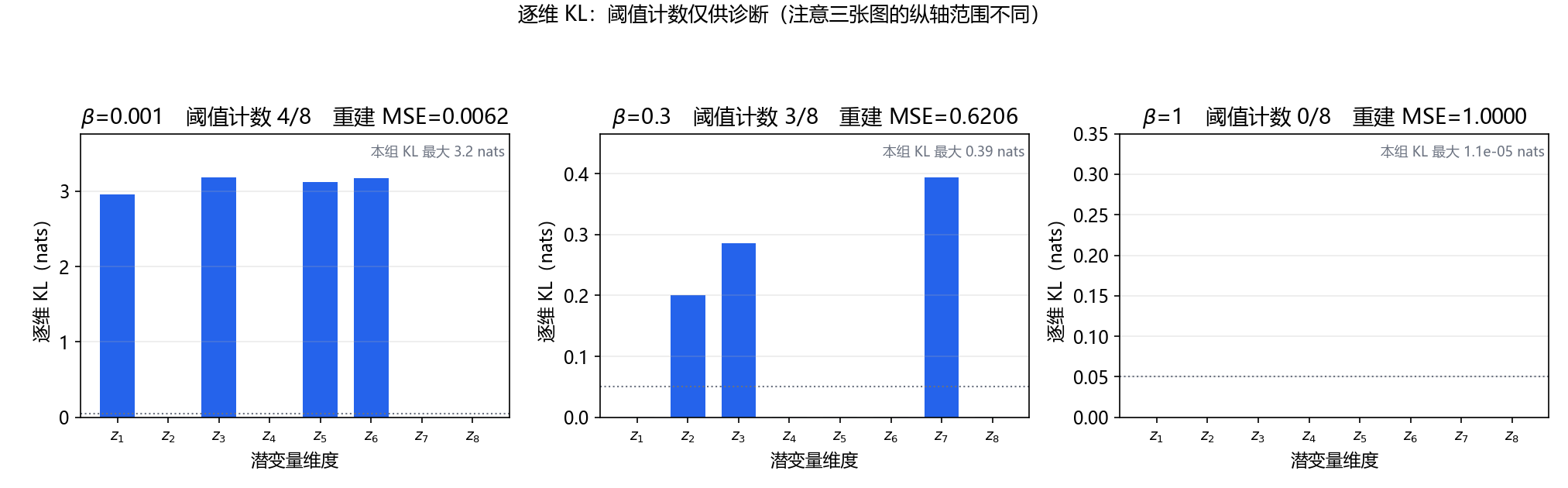

VAE 实验：collapse_profile

这张图要看什么：三张子图是三档 $\beta$ 下逐维 KL 的柱状图，蓝色是超过 0.05 nat 阈值的维度，灰色是低于阈值的维度。注意三张图的纵轴量级完全不同（3.19 / 0.39 / 0.00001 nats，差五个数量级），各图保留至少 0.35 nat 的纵轴范围以显示阈值线，并标注本组 KL 最大值而非纵轴上限——如果共享纵轴，后两张会被压成一条线，看不出结构。$\beta = 10^{-3}$ 时是 4 根高柱加 4 根贴地；$\beta = 0.3$ 时只剩 3 根矮柱，重建 MSE 已经涨到 0.6206；$\beta = 1$ 时一根都没有。

4.4 潜尺度漂移：从 1.0067 到 2.7174

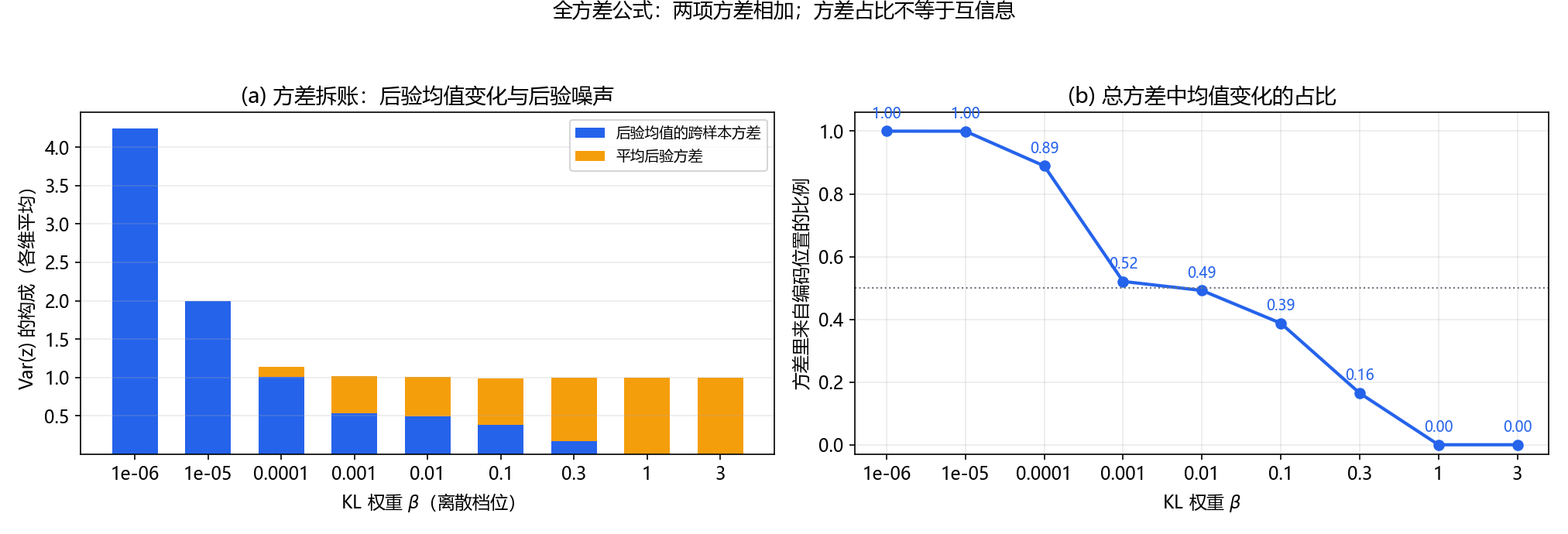

VAE 实验：latent_scale_split

这张图左侧按全方差公式堆叠两项方差：跨样本后验均值方差、平均后验方差；右侧显示第一项占总方差的比例。两项方差相加后开方才得到边际标准差，标准差本身不能直接堆叠。这个分解描述二阶统计，不能等同于信息与噪声的互信息分解。

这张图帮助理解尺度与信息的区别：相同的边际方差可以来自不同的均值/条件方差组合。缩放只调整统计尺度，不保证 latent 的语义分布匹配，也不能单凭 std 判断是否坍缩。

4.5 忘掉 scaling_factor 的代价，量化

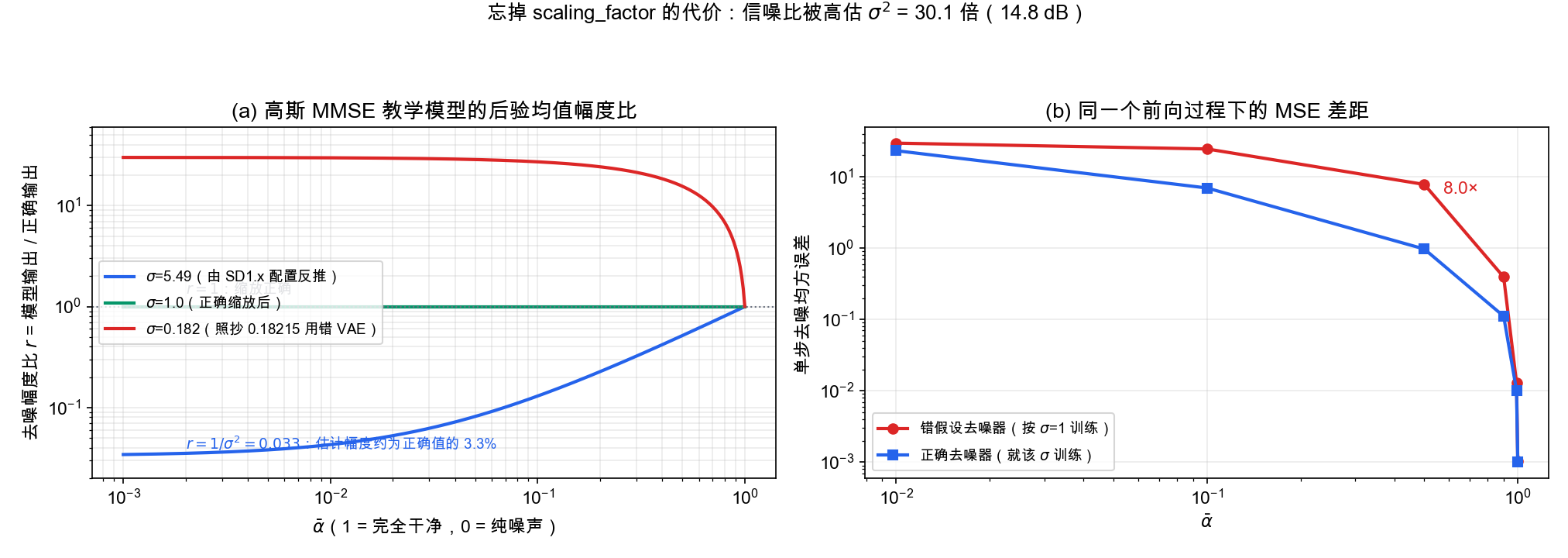

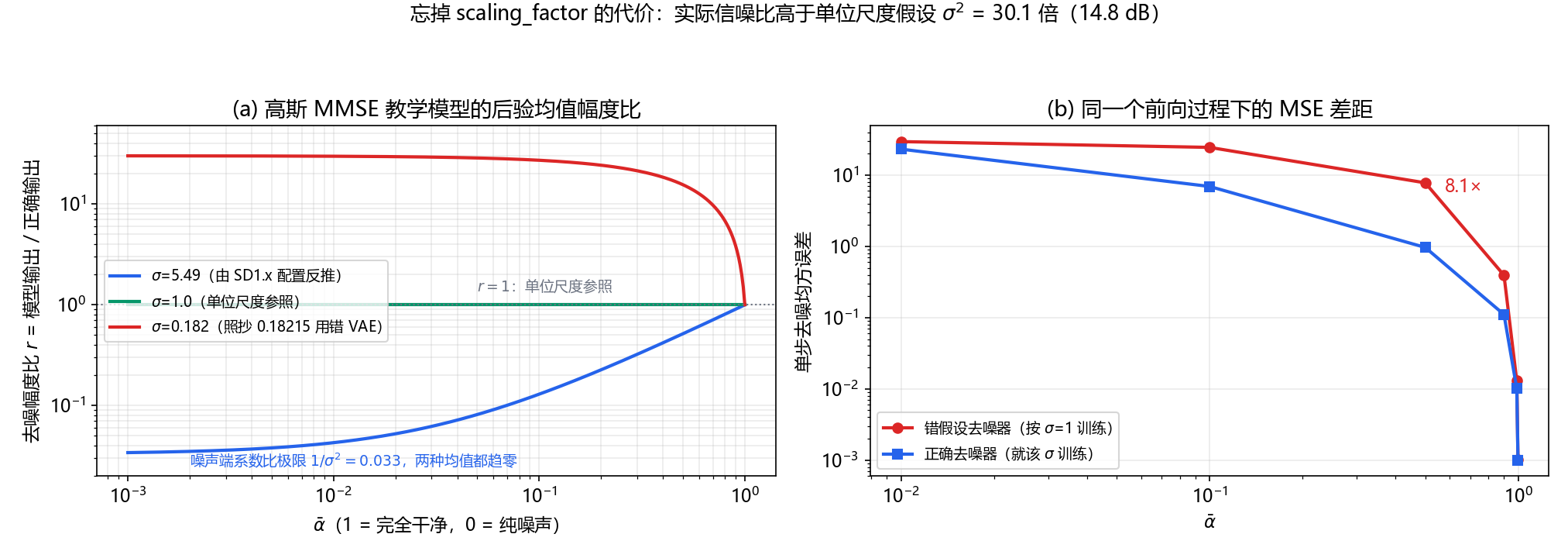

VAE 实验：scaling_snr

这张图要看什么：左图的纵轴是对数的，三条线分别是三种潜空间尺度下的去噪幅度比 $r$。绿线 $\sigma = 1.0$ 平在 $r = 1$ 上（正确）；蓝线是按 SD1.x 配置倒数构造的教学情形 $\sigma = 5.49$，$\bar{\alpha}$ 越小掉得越狠，最左端贴在 $1/\sigma^{2} = 0.033$，也就是幅度只剩 3.3%（后验均值幅度偏小）；红线是反向错误——潜空间其实是单位方差却照抄了 0.18215，$\sigma$ 变成 0.182，$r$ 冲到 30 倍（后验均值幅度偏大）。右图是同一个前向过程下两种去噪器的均方误差，中段拉开 8 倍，两端收敛（$\bar{\alpha} \to 1$ 时都没噪声要除，$\bar{\alpha} \to 0$ 时都没信息可用——误差差距最大的地方在中间，这跟直觉不太一样）。

   alpha_bar |      错假设 MSE       正确 MSE         理论后验方差       恶化倍数
       0.999 |       0.0010       0.0010         0.0010       1.03x
        0.99 |       0.0130       0.0101         0.0101       1.28x
         0.9 |       0.3933       0.1106         0.1107       3.55x
         0.5 |       7.8154       0.9682         0.9679       8.07x
         0.1 |      24.5816       6.9502         6.9305       3.54x
        0.01 |      29.6359      23.2187        23.1056       1.28x

「理论后验方差」一列是和蒙特卡洛结果并排校核的：$\bar{\alpha}=0.5$ 处 0.9679 对 0.9682，这一格的差值约 $3\times10^{-4}$；其他格的采样波动会更大，不能把单个差值当作整张表的误差保证。

05. 工业级实现对照

以下核对固定 diffusers v0.35.1 的 AutoencoderKL 与 DiagonalGaussianDistribution，以及 LDM 固定提交 a506df5756472e2ebaf9078affdde2c4f1502cd4 的标定和训练损失。源码版本固定于链接；2026-10-13 执行了原分布类与 retrieve_latents 函数的 CPU 最小对照，未运行预训练权重或整条生成管线。

编码链路（AutoencoderKL._encode / encode）：encoder(x) → quant_conv → 把结果塞进 DiagonalGaussianDistribution。和最小实现的差异有四处：

  • 用卷积而不是全连接。最小实现里 x 是一个 64 维向量，一层矩阵乘就够；图像要保留空间结构，所以编码器是卷积堆栈，以 SD1.x 的 $f=8$ 配置为例，输出 [B, 2*z_channels, H/8, W/8]，每个 latent 空间位置各出一组 $(\mu, \text{logvar})$。KL 也因此对每个元素都算一次。
  • *quant_conv 是 1×1 卷积，默认从 `2latent_channels映到同样的通道数**。编码器已经输出均值与 logvar 所需的双倍通道；这里做通道混合，随后torch.chunk(parameters, 2, dim=1)` 分成两组，不是在 quant_conv 这一步翻倍。
  • logvar 被硬截断到 $[-30, 20]$，这一行是 self.logvar = torch.clamp(self.logvar, -30.0, 20.0)。别小看它：$\exp(20) = 4.85\times10^{8}$，$\exp(-30) = 9.36\times10^{-14}$。我的最小实现里也照抄了这个阈值。不加截断，很大的 logvar 会增大 KL，极小值会压低采样标准差；exp(20) 在 float16 中仍会溢出，截断不能替代 dtype 控制。手写实现对截断外的 logvar 原始输出置零梯度；边界处不可微，验证避开端点。
  • encode 返回的是后验分布，不乘 scaling factor。这一步由调用方负责——pipeline 里显式写 latents = vae.encode(image).latent_dist.sample() * vae.config.scaling_factor。这个设计是个典型的「容易漏」：它不在 encode 里面，所以复制粘贴半段代码就会丢掉。

推理时用 sample() 还是 mode()：两者都合法，必须与具体管线的约定一致。mode() 返回均值，适合需要确定性编码的实验；sample(generator=...) 返回后验样本，固定随机生成器也能复现。diffusers 的 Stable Diffusion img2img 中 retrieve_latents 默认走 sample，所以不能说图生图、修补必须用 mode()。deterministic=True 是把分布对象的方差与标准差置零的特殊模式，不等于重新训练过的普通自编码器。

KL 的实现细节：kl() 里写的是 0.5 * torch.sum(torch.pow(self.mean, 2) + self.var - 1.0 - self.logvar, dim=[1, 2, 3])。跟 3.2 节那个式子逐字对上（var 就是 $\sigma^{2}$，logvar 就是 $\log\sigma^{2}$），只是求和范围从「8 个潜变量维度」变成「$4 \times 64 \times 64 = 16384$ 个元素」，对四维图像 latent 返回每个样本一个标量。此方法默认只求和第 1、2、3 维，把五维视频张量直接传入会留下最后一维；本次 CPU 实跑时参数张量形状如下，分成均值和 logvar 后，KL 返回 [2,4]。参数张量与默认输出的对应关系：

parameters: [2, 8, 2, 3, 4]
mean/logvar: [2, 4, 2, 3, 4]
kl() default: [2, 4]

所以视频模型必须核对专用实现或显式归约全部非 batch 维，不能把图像接口原样套上去。这一点是全文最容易被忽略的工程事实：KL 是逐元素求和的，所以潜变量个数一变，同一个 $\beta$ 数值的含义完全不同。LDM 用 $10^{-6}$、我的实验用 $10^{-3}\sim1$，这两个数不能直接比较。LDM 的 原损失实现把重建/感知项按 batch 平均的元素和计算，KL 也先求元素和再按 batch 平均；本脚本重建却按元素平均。比较 $\beta$ 必须同时记录形状、归约、似然尺度以及感知/对抗项。

视频 VAE 上这条线怎么延伸：时间维一起下采样，例如一种时空压缩约定下为 [B, C, T/4, H/8, W/8]；实际首帧/因果边界及倍率依模型而定，KL 求和范围又大了一个量级。KL 虽逐元素求和，但编码器、解码器会耦合各维，不能保证各维独立开关。元素数增大时还要同时看重建项如何归约，不能仅凭维度数断言同一 β 必然关闭更多维度——这也是为什么视频 VAE 的 loss 配比需要单开一篇（见 视频 VAE 的常见 loss 组合）。

带 shift 的 VAE 要区分编码和解码方向：例如 diffusers 的 SD3 管线 在解码前使用 $z_{\text{raw}}=z_{\text{diffusion}}/\text{scale}+\text{shift}$；对应的正向变换才是 $z_{\text{diffusion}}=(z_{\text{raw}}-\text{shift})\cdot\text{scale}$。读取具体 checkpoint 的配置和管线，不把 SD1.x 的常数套到 SD3 / FLUX。

06. 代价与边界

VAE 是有损压缩，需要先量重建误差。 以 $f=8$、4 latent 通道为例，512×512 RGB 图变成 $4\times64\times64=16384$ 个 latent 元素，元素数比为 48。这不是文件字节压缩比，也不是 FLOPs 加速比，后者还取决于 dtype、网络通道和实现。细纹理、文字等是否损失要通过具体 VAE 重建验证；生成先验可以猜出合理细节，却不能保证恢复压缩前同一张图的真实细节。

减小 $\beta$ 可能改善拟合，却不能保证全局性能单调。 本 toy 展示重建与正则的权衡，实际网络还受优化、结构与其他损失影响。更大的平均 KL 既可能承载信息，也可能表示聚合后验偏离先验。换 VAE 时核对语义、通道、尺度、shift 和扩散模型训练约定，一个标量缩放不能保证兼容。

增大 $\beta$ 会提高信息代价，但阈值来自指定模型。 在线性闭式模型中，未坍缩区 MSE 为 $\beta\sigma_{\text{dec}}^2$，到阈值后连续接到 $v$；逐维 KL 连续趋零。本文神经 toy 在脚本 $\beta=1$ 附近拟合接近均值基线，不能把 1 称为所有 VAE 的坍缩阈值。

保真任务要实测而非一律排除 latent。 超分、医学或文档生成需要核对细节保真和任务指标，可比较像素空间、低压缩倍率或多尺度方案。LDM 原文本身也展示了超分模型，所以“超分不能用 latent”不成立。算力收益与压缩误差需要一起评估。

另一条路线：VQ。 用有限码本替换连续高斯，带来量化误差、码本容量与使用率等另一组权衡。LDM 论文观察到它所用的 VQ latent 方差接近 1；这不是离散化的数学保证，码本仍然可以整体缩放，是否需要归一化要看实际训练分布。

07. 经典论文脉络

  1. Kingma & Welling, 2013, Auto-Encoding Variational Bayes（arXiv:1312.6114） — VAE 本体。两个贡献撑起了后面所有工作：重参数化技巧（把采样挪出计算图）和对角高斯近似后验与标准高斯先验的 KL 闭式项（3.2 节那个式子）。
  2. Higgins 等, ICLR 2017, β-VAE: Learning Basic Visual Concepts with a Constrained Variational Framework — 把 KL 权重从固定的 1 变成可调旋钮，$\beta>1$ 换解耦表征。作者讨论了增大 $\beta$ 时的重建与解耦权衡；其结果不是所有模型的坍缩保证。原始 OpenReview 入口保留；本次该站返回挑战页，因此定义与权衡另据 同作者后续解释。
  3. van den Oord 等, 2017, Neural Discrete Representation Learning（arXiv:1711.00937） — VQ-VAE。用码本查表替换连续高斯采样，潜空间变成离散索引，训练自编码器时若取均匀离散先验，确定性索引的 KL 是常数，因此可从该阶段的优化目标中省掉；随后仍要学习索引先验。不是概率模型中的 KL 数学上不存在。
  4. Esser 等, CVPR 2021, Taming Transformers for High-Resolution Image Synthesis（arXiv:2012.09841） — VQGAN。给 VQ 自编码器加上感知损失和对抗损失，研究感知压缩与潜空间自回归生成的组合，展示高分辨率合成；本文不据此给出商用质量保证或历史首次判断。
  5. Rombach 等, CVPR 2022, High-Resolution Image Synthesis with Latent Diffusion Models（arXiv:2112.10752） — LDM / Stable Diffusion。它把「KL 权重、潜空间方差、信噪比、scaling factor」这四件事的关系写进了 4.3.2 与 D.1 两节，附录 G 列出标定估计量；0.18215 则是 SD1.x 的具体配置，不能推广到全部后续 VAE。

顺着这条线看，故事其实是「潜空间的统计性质从哪儿来」在被一步步讲清楚：2013 年给了目标函数，2017 年研究权重与表征的权衡，2017—2021 年发展离散化和感知训练路线，2022 年把压缩与 latent 尺度约定纳入扩散模型设计。各路线有不同目标，不能概括为前者被后者彻底替代。

08. 常见误解

误解一：KL 既然是正则项，越大越好。 KL 确实可以看作正则，也可用信息预算解释，但增强它会牺牲重建。第 09 节的密集扫描显示 MSE 从 $0.0650$ 到 $0.8881$ 逐步上升；台阶出现在人为设阈值的存活维度计数，不能把稀疏扫描误读为“中间没有过渡”。

误解二：任意 KL 权重下都在拟合原模型的真实后验。 当 $\beta=1$ 且变分族足够时，最优 $q$ 可以等于该生成模型的真实后验；本文线性高斯模型就是例子。$\beta\ne1$ 则改变权衡，存活区 $s^2=\beta\sigma_{\text{dec}}^2/v$ 同时依赖权重、观测噪声和数据方差 $v$，不能说与数据无关。

误解三：聚合后验等于先验就意味着坍缩。 逐样本 $q(z\mid x)$ 和聚合后验 $q(z)=\int q(z\mid x)p_{\text{data}}(x)\,dx$ 是两个对象。本文未坍缩线性解满足 $m^2v+s^2=(1-\lambda)+\lambda=1$，因而 $q(z)=\mathcal N(0,1)$，但 $m\ne0$，仍然传递信息。真正的完全坍缩要求几乎所有输入的整个 $q(z\mid x)$ 都等于同一个先验。

误解四：scaling factor 是固定的魔法常数。 LDM 的标定实现使用首个训练 batch 的 latent 展平后的标准差，令缩放因子为其倒数；这不是逐通道独立归一化。使用预训练模型时应遵守 checkpoint 保存的系数，不能随手在一张新图上重估并替换。换 VAE 还可能改变 latent 的语义和通道分布，重算一个标量不保证与原扩散模型兼容。

误解五：后验采样只在训练时用。 官方 img2img 管线默认也会采样；固定 generator 可以控制随机性。mode() 是去掉编码采样噪声的一种选择，必须核对训练与推理的分布约定，不能统一替换所有管线。

误解六：截断范围等于所有精度下的安全范围。 [-30,20] 是实现中的防护范围，但 exp(20) 超过 fp16 最大有限值，实际还要看计算 dtype 和 VAE 是否上转 fp32。实验中的 logvar 约 −9.4 离 −30 很远，不能仅凭这个数断言已接近数值崩溃。

09. 动手验证

三个小实验，训练扫描较慢，时间取决于 CPU/BLAS；缓存输出不等于本次训练。建议保存 stdout 并核对种子与配置。

实验一：确认坍缩是「跳」还是「滑」。 一行命令：

python vae_minimal.py --betas=0.03,0.05,0.1,0.2,0.5 --wd=0

实测（$\text{weight\_decay} = 0$，$250$ epoch，随机种子固定，可复现）：

$\beta$ $0.03$ $0.05$ $0.1$ $0.2$ $0.5$
重建 MSE $0.0650$ $0.1057$ $0.2119$ $0.4200$ $0.8881$
总 KL $5.580$ $4.554$ $3.092$ $1.677$ $0.196$
存活维度 $4/8$ $4/8$ $4/8$ $4/8$ $1/8$

结论：重建误差逐渐增加，存活维度的计数呈台阶。 这里把每维 KL 超过 0.05 nat 计为存活，所以计数天然离散。在线性模型中，每维 KL 为 $-\tfrac12\log\lambda$（未坍缩时），连续趋向 0，并不会从 3 直接跳到 0；应同时观察逐维 KL、重建与均值/方差统计。

实验二：比较耦合 L2 系数对固定 seed 的影响。 把权重衰减单独开到 $10^{-2}$：

python vae_minimal.py --wd=0.01

三档权重衰减下 $\text{std}(z)$ 的对照（同一批 $\beta$，小权重处的统计尺度变化更明显）：

$\beta$ $\text{wd} = 0$ $\text{wd} = 10^{-3}$ $\text{wd} = 10^{-2}$
$10^{-6}$ $2.0596$ $2.7174$ $2.6747$
$10^{-5}$ $1.4107$ $2.5978$ $2.6385$
$10^{-4}$ $1.0651$ $2.0580$ $2.5400$
$10^{-3}$ $1.0067$ $1.3082$ $2.0464$
$10^{-2}$ $1.0055$ $1.0689$ $1.3657$
$10^{-1}$ $0.9952$ $1.0051$ $1.0523$
$3\times10^{-1}$ $1.0000$ $1.0018$ $1.0000$

看这张表的方式是看「回到 1.00 的那个拐点」在往右挪：$\text{wd} = 0$ 时 $\beta \ge 10^{-3}$ 就已经归位；$\text{wd} = 10^{-3}$ 时要到 $\beta \ge 10^{-2}$；$\text{wd} = 10^{-2}$ 时要一路推到 $\beta \ge 0.3$。权重衰减把「潜尺度失控」的区间往大 $\beta$ 方向整整推了两个数量级。一个诚实的补充：$10^{-6}$ 那一档 $10^{-2}$ 的 $2.6747$ 反而略低于 $10^{-3}$ 的 $2.7174$，说明这三个有限训练结果不严格单调；单 seed、三个档位不足以证明饱和或一般因果机制。

实验三：反向验证 scaling factor。 指定另外两个标定系数各跑一次；这个参数通过 $\sigma=1/s$ 构造不同数据方差，不是在同一个 SD latent 上分别应用 0.5 和 2.0（--sf 会把整张表按新系数重算）：

python latent_scaling.py --sf=0.5
python latent_scaling.py --sf=2.0

实际结果：

$\text{scaling factor}$ $\text{std}(z)$ $r$ 在 $\bar{\alpha}=0.999$ $r$ 在 $\bar{\alpha}=0.01$ $\bar{\alpha}=0.5$ 处 MSE 比值
$0.18215$（SD1.x 系数对应 toy） $5.4900$ $0.9990$ $0.0428$ $8.07\times$
$0.5$（另一标定系数） $2.0000$ $0.9992$ $0.2575$ $1.57\times$
$2.0$（另一标定系数） $0.5000$ $1.0030$ $3.9700$ $1.56\times$

$\sigma = 2$ 时 $r$ 全程在 1 以下（最低 $0.2575$，正是 $1/\sigma^{2} = 0.25$ 加上 $\bar{\alpha}$ 那一项），该高斯估计器的幅度偏小；$\sigma = 0.5$ 时 $r$ 全程在 1 以上（最高 $3.97$，趋近 $1/\sigma^{2} = 4$），该高斯估计器的幅度偏大。在这个高斯模型中：$r$ 是大于还是小于 1，只取决于 $\sigma$ 是大于还是小于 1；当 $\bar{\alpha}\to0$ 时系数比趋向 $1/\sigma^2$，但两个后验均值本身趋零、MSE 差也趋零。表中 8.07 倍是 $\bar{\alpha}=0.5$ 的有限 Monte Carlo 误差比，不能与噪声端 0.0428 的系数比混为一项指标。它说明与预训练模型尺度约定一致的重要性，不提供真实图像质量或完整采样链的性能保证。

10. 延伸阅读

附录：完整代码

09 节用到的脚本全文如下（vae_minimal.py、collapse_closed_form.py、latent_scaling.py、make_figures.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。

vae_minimal.py

"""最小 VAE：numpy 手写反向传播，扫 KL 权重 beta，观察潜空间统计量怎么变。

这篇文章要回答的问题是：KL 权重 beta 调大调小，到底改变了什么？
本脚本做两轮对照实验：

  条件 A（无权重衰减）：观察不同 beta 下的潜尺度，不能预设所有 beta 都接近 1。
  条件 B（权重衰减 1e-3）：对五组编码/解码权重同时加入 L2 梯度；
                          与条件 A 比较固定 seed 的训练结果，不能单独归因解码器。

两轮对照展示本模型在有限优化下的尺度变化。平均 KL 同时惩罚信息与
聚合后验偏离先验，不能保证每个 beta 的边际尺度精确等于 1。
固定 seed 的结果不能反推 Stable Diffusion 的训练轨迹或一般因果机制。

运行：  python vae_minimal.py
依赖：  numpy
"""

import os
import json
import numpy as np

# ── 固定随机性，保证正文里贴的每个数字都能复现 ─────────────────────────
DATA_SEED = 0
INIT_SEED = 1
BATCH_SEED = 2
EVAL_SEED = 3

N_TRAIN = 4096      # 训练样本数
D_OBS = 64          # 观测维度（类比一张图的像素数）
H_HID = 128         # 编码器/解码器隐藏层
D_LAT = 8           # 潜变量维度
K_FAC = 4           # 合成数据的真实因子数（< D_LAT，故意留出冗余维度）
EPOCHS = 250
BATCH = 256
LR = 3e-3
LOGVAR_MIN, LOGVAR_MAX = -30.0, 20.0   # 与 diffusers DiagonalGaussianDistribution 一致

BETAS = [1e-6, 1e-5, 1e-4, 1e-3, 1e-2, 1e-1, 3e-1, 1.0, 3.0]
WD_LIST = [0.0, 1e-3]                  # 两轮对照：无权重衰减 / 有权重衰减


# ─────────────────────────── 合成数据 ───────────────────────────
def make_data(n=N_TRAIN, d=D_OBS, k=K_FAC, seed=DATA_SEED):
    """x = A u + 观测噪声，u 是 k 维高斯因子。

    教学数据由 k=4 个高斯因子驱动，并带观测噪声；不宣称真实图像只有四因子。
    潜变量维度 D_LAT=8 > 4，留出冗余以便比较逐维 KL；后验坍缩不要求冗余维度。
    最后仅除以训练集逐维标准差，不减样本均值。输出逐维训练均值时 MSE 精确为 1；
    输出零时会额外含样本均值平方。下文 evaluate 也使用同一训练集，不是泛化测试。
    """
    rng = np.random.default_rng(seed)
    A = rng.normal(size=(d, k)) / np.sqrt(k)
    U = rng.normal(size=(n, k))
    X = U @ A.T + 0.05 * rng.normal(size=(n, d))
    X = X / X.std(axis=0, keepdims=True)      # 逐维方差 = 1
    return X


# ─────────────────────────── 模型 ───────────────────────────
class VAE:
    """编码器 x -> h -> (mu, logvar)，解码器 z -> g -> x_hat。

    符号与正文第 03 节一致：
        h      = relu(x W1 + b1)              编码器隐藏层
        mu     = h Wmu + bmu                  后验均值
        logvar = h Wlv + blv                  后验对数方差（网络出的是 log sigma^2）
        z      = mu + exp(0.5 logvar) * eps   重参数化
        x_hat  = relu(z V1 + c1) V2 + c2      解码器
    """

    def __init__(self, d_obs=D_OBS, h=H_HID, d_lat=D_LAT, seed=INIT_SEED):
        rng = np.random.default_rng(seed)
        sc = lambda fan_in, fan_out: rng.normal(
            scale=np.sqrt(2.0 / (fan_in + fan_out)), size=(fan_in, fan_out)
        )
        self.p = {}
        self.p["W1"] = sc(d_obs, h)
        self.p["b1"] = np.zeros(h)
        self.p["Wmu"] = sc(h, d_lat)
        self.p["bmu"] = np.zeros(d_lat)
        self.p["Wlv"] = sc(h, d_lat)
        self.p["blv"] = np.zeros(d_lat)
        self.p["V1"] = sc(d_lat, h)
        self.p["c1"] = np.zeros(h)
        self.p["V2"] = sc(h, d_obs)
        self.p["c2"] = np.zeros(d_obs)
        self.d_obs, self.h, self.d_lat = d_obs, h, d_lat

    def forward(self, x, eps):
        p = self.p
        h1 = np.maximum(x @ p["W1"] + p["b1"], 0.0)
        mu = h1 @ p["Wmu"] + p["bmu"]
        lv_raw = h1 @ p["Wlv"] + p["blv"]
        lv = np.clip(lv_raw, LOGVAR_MIN, LOGVAR_MAX)   # 防 exp 溢出，见第 05 节
        sig = np.exp(0.5 * lv)
        z = mu + sig * eps
        g1 = np.maximum(z @ p["V1"] + p["c1"], 0.0)
        xhat = g1 @ p["V2"] + p["c2"]
        cache = dict(x=x, h1=h1, mu=mu, lv=lv, lv_raw=lv_raw, sig=sig,
                     z=z, g1=g1, xhat=xhat, eps=eps)
        return xhat, cache

    @staticmethod
    def losses(x, xhat, mu, lv, sig):
        """recon = 逐元素均方误差；kl = 0.5 * sum_d(mu^2 + var - 1 - logvar)。

        注意 kl 是对潜变量维度「求和」而不是求平均——这是标准写法，
        比较 beta 还需同时记录重建归约和张量形状，不能仅按潜维数推断最优行为。
        """
        recon = float(np.mean((xhat - x) ** 2))
        kl_dim = 0.5 * np.mean(mu ** 2 + sig ** 2 - lv - 1.0, axis=0)  # [d]
        return recon, kl_dim, float(np.sum(kl_dim))

    def backward(self, cache, beta):
        """全部手推。grad 的形状与 self.p 一一对应。"""
        p = self.p
        x, h1, mu, lv, lv_raw, sig, z, g1, xhat, eps = (
            cache[k] for k in ["x", "h1", "mu", "lv", "lv_raw", "sig", "z", "g1", "xhat", "eps"]
        )
        B, D = x.shape[0], self.d_obs
        g = {k: np.zeros_like(v) for k, v in p.items()}

        # 重建项：recon = mean((xhat - x)^2)，d/d(xhat) = 2 (xhat - x) / (B*D)
        dxhat = 2.0 * (xhat - x) / (B * D)
        g["V2"] += g1.T @ dxhat
        g["c2"] += dxhat.sum(axis=0)
        dg1 = (dxhat @ p["V2"].T) * (g1 > 0)          # relu
        g["V1"] += z.T @ dg1
        g["c1"] += dg1.sum(axis=0)
        dz = dg1 @ p["V1"].T                          # [B, d]

        # 重参数化：dz 同时流回 mu 与 logvar 两条支路
        dmu = dz + beta * mu / B                      # KL 对 mu 的导数 = beta * mu
        dlv = dz * (0.5 * sig * eps) + beta * 0.5 * (sig ** 2 - 1.0) / B
        # 被 clamp 的位置梯度必须截断，否则会用未截断的 logvar 继续更新
        dlv = dlv * ((lv_raw > LOGVAR_MIN) & (lv_raw < LOGVAR_MAX))

        g["Wmu"] += h1.T @ dmu
        g["bmu"] += dmu.sum(axis=0)
        g["Wlv"] += h1.T @ dlv
        g["blv"] += dlv.sum(axis=0)
        dh1 = (dmu @ p["Wmu"].T + dlv @ p["Wlv"].T) * (h1 > 0)
        g["W1"] += x.T @ dh1
        g["b1"] += dh1.sum(axis=0)
        return g


# ─────────────────────────── Adam ───────────────────────────
class Adam:
    def __init__(self, params, lr=LR, b1=0.9, b2=0.999, eps=1e-8):
        self.m = {k: np.zeros_like(v) for k, v in params.items()}
        self.v = {k: np.zeros_like(v) for k, v in params.items()}
        self.lr, self.b1, self.b2, self.eps = lr, b1, b2, eps
        self.t = 0

    def step(self, params, grads):
        self.t += 1
        for k in params:
            self.m[k] = self.b1 * self.m[k] + (1 - self.b1) * grads[k]
            self.v[k] = self.b2 * self.v[k] + (1 - self.b2) * grads[k] ** 2
            mhat = self.m[k] / (1 - self.b1 ** self.t)
            vhat = self.v[k] / (1 - self.b2 ** self.t)
            params[k] -= self.lr * mhat / (np.sqrt(vhat) + self.eps)


def train(beta, X, weight_decay=0.0, epochs=EPOCHS, batch=BATCH, seed=BATCH_SEED):
    """训练一个 VAE。weight_decay 是本次实验的关键对照变量。"""
    rng = np.random.default_rng(seed)
    model = VAE()
    opt = Adam(model.p)
    n = X.shape[0]
    for _ in range(epochs):
        perm = rng.permutation(n)
        for s in range(0, n, batch):
            xb = X[perm[s:s + batch]]
            eps = rng.normal(size=(xb.shape[0], D_LAT))
            xhat, cache = model.forward(xb, eps)
            model.losses(xb, xhat, cache["mu"], cache["lv"], cache["sig"])
            grads = model.backward(cache, beta)
            if weight_decay > 0:                      # 只对权重做衰减，偏置不管
                for k in ["W1", "Wmu", "Wlv", "V1", "V2"]:
                    grads[k] += weight_decay * model.p[k]
            opt.step(model.p, grads)
    return model


def evaluate(model, X, beta, weight_decay=0.0, n_repeat=8):
    """统计潜空间性质，并把边际标准差拆成两半：

        Var(z_j) = Var_x(mu_j(x)) + E_x[sigma_j(x)^2]

    前一半是「不同样本被编码到不同位置」，后一半是「每个样本自己抖多少」。
    scaling_factor 要归一化的是两者之和的开方。
    """
    rng = np.random.default_rng(EVAL_SEED)
    n, d = X.shape[0], D_LAT
    mu_all = np.empty((n, d))
    var_all = np.empty((n, d))
    recon_all = 0.0
    kl_dim_all = np.zeros(d)

    for s in range(0, n, 512):
        xb = X[s:s + 512]
        B = xb.shape[0]
        h1 = np.maximum(xb @ model.p["W1"] + model.p["b1"], 0.0)
        mu = h1 @ model.p["Wmu"] + model.p["bmu"]
        lv = np.clip(h1 @ model.p["Wlv"] + model.p["blv"], LOGVAR_MIN, LOGVAR_MAX)
        var = np.exp(lv)
        sig = np.sqrt(var)
        mu_all[s:s + B] = mu
        var_all[s:s + B] = var
        # 逐维 KL：先对 batch 求和，最后统一除以总样本数
        kl_dim_all += 0.5 * np.sum(mu ** 2 + var - lv - 1.0, axis=0) / n
        # 用同一个 mu 重复采样 n_repeat 次，估计解码器实际看到的抖动有多大
        eps = rng.normal(size=(B, n_repeat, d))
        z = mu[:, None, :] + sig[:, None, :] * eps
        z_flat = z.reshape(-1, d)
        h1d = np.maximum(z_flat @ model.p["V1"] + model.p["c1"], 0.0)
        xhat = (h1d @ model.p["V2"] + model.p["c2"]).reshape(B, n_repeat, D_OBS)
        recon_all += np.sum((xhat - xb[:, None, :]) ** 2) / (n * n_repeat * D_OBS)

    std_mu = mu_all.std(axis=0)                                   # [d]
    mean_sig = np.sqrt(var_all.mean(axis=0))                      # [d]
    marginal_std = np.sqrt(std_mu ** 2 + var_all.mean(axis=0))    # [d]
    overall_std = float(np.sqrt(np.mean(marginal_std ** 2)))
    return dict(
        beta=beta,
        weight_decay=weight_decay,
        recon=float(recon_all),
        kl=float(np.sum(kl_dim_all)),
        kl_dim=kl_dim_all.tolist(),
        std_mu=std_mu.tolist(),
        mean_sig=mean_sig.tolist(),
        marginal_std=marginal_std.tolist(),
        overall_std=overall_std,
        scaling_factor=1.0 / overall_std,
        active_dims=int(np.sum(kl_dim_all > 0.05)),   # 仅为本实验 KL 阈值计数，不是互信息/AU
        mean_mu=mu_all.mean(axis=0).tolist(),
        flat_std=float(np.sqrt(np.mean(marginal_std ** 2) + np.var(mu_all.mean(axis=0)))),
        data_mean_mse=float(np.mean((X-X.mean(axis=0)) ** 2)),
        data_zero_mse=float(np.mean(X ** 2)),
    )


def sweep(wd_list=None, betas=None, verbose=True):
    wd_list = WD_LIST if wd_list is None else wd_list
    betas = BETAS if betas is None else betas
    X = make_data()
    out = {}
    for wd in wd_list:
        rows = []
        for beta in betas:
            model = train(beta, X, weight_decay=wd)
            rows.append(evaluate(model, X, beta, weight_decay=wd))
        out[f"wd={wd:g}"] = rows
        if verbose:
            print(f"--- weight_decay = {wd:g} ---")
            for m in rows:
                print(f"  beta={m['beta']:<8g} recon={m['recon']:.4f} "
                      f"kl={m['kl']:9.3f}  std(z)={m['overall_std']:7.4f}  "
                      f"1/std={m['scaling_factor']:7.4f}  active={m['active_dims']}/{D_LAT}")
    return out


CACHE = os.path.join(os.path.dirname(os.path.abspath(__file__)), "beta_sweep.json")


def load_or_sweep(path=CACHE):
    """图与正文共用同一份结果，避免图文数字漂移。"""
    if os.path.exists(path):
        with open(path) as f:
            rows=json.load(f)
        if set(rows) != {f"wd={wd:g}" for wd in WD_LIST}:
            raise ValueError("Figure cache does not contain the two default paired sweeps")
        return rows
    res = sweep()
    with open(path, "w") as f:
        json.dump(res, f, indent=2)
    return res


def _parse_cli(argv):
    """正文 09 节的两个实验就是靠这两个参数复现的：

        python vae_minimal.py --betas 0.03,0.05,0.1,0.2,0.5 --wd 0
        python vae_minimal.py --wd 0.01
    """
    wd_list, betas, full = None, None, False
    for a in argv:
        if a.startswith("--betas="):
            betas = [float(t) for t in a.split("=", 1)[1].split(",")]
        elif a.startswith("--wd="):
            wd_list = [float(t) for t in a.split("=", 1)[1].split(",")]
        elif a == "--full":
            full = True
    return wd_list, betas, full


if __name__ == "__main__":
    import sys

    wd_list, betas, force = _parse_cli(sys.argv[1:])
    custom = wd_list is not None or betas is not None
    if os.path.exists(CACHE) and not force and not custom:
        # 扫描要跑 9 x 2 x 250 = 4500 个 epoch，读缓存是为了让「跑一遍就有输出」
        # 这句话成立；想从头算就加 --full。指定了自定义参数就不走缓存。
        with open(CACHE) as f:
            res = json.load(f)
        print(f"[缓存] 读 {os.path.basename(CACHE)}；加 --full 可重跑约 5 分钟的完整扫描")
    else:
        if custom:
            print(f"自定义扫描：wd={wd_list or WD_LIST} beta={betas or BETAS}")
        else:
            print("开始完整扫描（9 个 beta x 2 组权重衰减 x 250 epoch，约 5 分钟）...")
        res = sweep(wd_list, betas)
        if not custom:
            with open(CACHE, "w") as f:
                json.dump(res, f, indent=2)

    print(f"\n{'='*84}")
    print(f"{'weight_decay':>14} {'beta':>9} {'重建MSE':>10} {'总KL':>10} "
          f"{'std(z)':>9} {'1/std':>8} {'存活维度':>8}")
    print(f"{'-'*84}")
    for key, rows in res.items():
        for m in rows:
            print(f"{key:>14} {m['beta']:>9g} {m['recon']:>10.4f} {m['kl']:>10.3f} "
                  f"{m['overall_std']:>9.4f} {m['scaling_factor']:>8.4f} "
                  f"{m['active_dims']:>5}/{D_LAT}")

    print("\n潜尺度拆账（std_mu = 跨维均值变化标准差 RMS；mean_sig = 跨维采样噪声标准差 RMS）：")
    for key, rows in res.items():
        print(f"  {key}")
        for m in rows:
            frac = np.mean(np.array(m["std_mu"]) ** 2) / (
                np.mean(np.array(m["std_mu"]) ** 2) + np.mean(np.array(m["mean_sig"]) ** 2))
            print(f"    beta={m['beta']:<8g} std_mu={np.sqrt(np.mean(np.array(m['std_mu']) ** 2)):6.3f} "
                  f"mean_sig={np.sqrt(np.mean(np.array(m['mean_sig']) ** 2)):6.3f} std(z)={m['overall_std']:6.3f} "
                  f"均值变化方差占比={frac:5.1%}")

collapse_closed_form.py

"""一维线性 VAE 的闭式解：后验坍缩的阈值到底在哪。

第 03 节推了这么一个结论：

    设  数据 x ~ N(0, v)，编码器 q(z|x) = N(m x, s^2)，
        解码器 p(x|z) = N(w z, sigma_x^2)（sigma_x 固定，等价于重建项的权重），
        目标 J = [v(1-wm)^2 + w^2 s^2] / (2 sigma_x^2)
                + beta * 0.5 * (m^2 v + s^2 - log s^2 - 1)

    令 lambda = beta * sigma_x^2 / v，则驻点为
        u := w m = 1 - lambda      （潜变量被真正使用的程度）
        s^2     = lambda           （后验方差）
        w^2     = v (1 - lambda)   （解码器权重）
    当 lambda > 1 时此分支要求 w^2 < 0，不存在实数解；lambda = 1 接到坍缩点，最优解退化为坍缩点 (w, m, s) = (0, 0, 1)。

这个脚本用数值优化去拟合 (w, m, s)，逐项对照闭式解，
顺便验证「坍缩点永远是一个驻点」这件事。

运行：  python collapse_closed_form.py
依赖：  numpy
"""

import numpy as np

V = 1.0            # 数据方差
SIGMA_X = 1.0      # 解码器的观测噪声标准差，固定（它就是重建项的隐式权重）


# ─────────────────────────── 目标函数与梯度 ───────────────────────────
def objective(w, m, s, beta, v=V, sigma_x=SIGMA_X):
    recon = (v * (1.0 - w * m) ** 2 + w ** 2 * s ** 2) / (2.0 * sigma_x ** 2)
    kl = 0.5 * beta * (m ** 2 * v + s ** 2 - np.log(s ** 2) - 1.0)
    return recon + kl


def grad(w, m, s, beta, v=V, sigma_x=SIGMA_X):
    dJ_dw = (-v * m * (1.0 - w * m) + w * s ** 2) / sigma_x ** 2
    dJ_dm = -v * w * (1.0 - w * m) / sigma_x ** 2 + beta * m * v
    dJ_ds = w ** 2 * s / sigma_x ** 2 + beta * (s - 1.0 / s)
    return dJ_dw, dJ_dm, dJ_ds


def fit(beta, v=V, sigma_x=SIGMA_X, steps=20000, lr=0.02, seed=0):
    """对 (w, m, log s) 做梯度下降。用 log s 参数化保证 s > 0。"""
    rng = np.random.default_rng(seed)
    w = rng.normal() * 0.5
    m = rng.normal() * 0.5
    t = rng.normal() * 0.5          # s = exp(t)
    for i in range(steps):
        s = np.exp(t)
        gw, gm, gs = grad(w, m, s, beta, v, sigma_x)
        # 对 t 的梯度要过一次链式法则
        w -= lr * gw
        m -= lr * gm
        t -= lr * gs * s
    return w, m, np.exp(t)


def closed_form(beta, v=V, sigma_x=SIGMA_X):
    if beta <= 0 or v <= 0 or sigma_x <= 0:
        raise ValueError("beta, v and sigma_x must be positive")
    lam = beta * sigma_x ** 2 / v
    if lam >= 1.0:                  # 坍缩
        return dict(lam=lam, u=0.0, s2=1.0, w2=0.0, collapsed=True)
    u = 1.0 - lam
    return dict(lam=lam, u=u, s2=lam, w2=v * u, collapsed=False)


# ─────────────────────────── 主流程 ───────────────────────────
if __name__ == "__main__":
    betas = [0.05, 0.1, 0.2, 0.4, 0.6, 0.8, 0.95, 1.0, 1.2, 2.0, 5.0]
    print(f"v = {V}, sigma_x = {SIGMA_X}, lambda = beta * sigma_x^2 / v = {SIGMA_X**2/V} * beta")
    print(f"闭式预测：坍缩阈值 beta* = v / sigma_x^2 = {V / SIGMA_X**2:g}\n")
    print(f"{'beta':>6} {'lambda':>8} | {'u=wm 预测':>10} {'拟合':>9} "
          f"| {'s^2 预测':>9} {'拟合':>9} | {'w^2 预测':>9} {'拟合':>9} | 坍缩")

    max_err = 0.0
    for beta in betas:
        cf = closed_form(beta)
        w, m, s = fit(beta)
        u_fit = w * m
        err = max(abs(u_fit - cf["u"]), abs(s ** 2 - cf["s2"]), abs(w ** 2 - cf["w2"]))
        max_err = max(max_err, err) if not cf["collapsed"] else max_err
        print(f"{beta:>6g} {cf['lam']:>8.3f} | {cf['u']:>10.4f} {u_fit:>9.4f} "
              f"| {cf['s2']:>9.4f} {s**2:>9.4f} | {cf['w2']:>9.4f} {w**2:>9.4f} "
              f"| {'是' if cf['collapsed'] else '否'}")
    print(f"\n未坍缩区间内，闭式解与数值拟合的最大偏差：{max_err:.2e}")

    # 坍缩点是不是永远的驻点？
    print("\n坍缩点 (w, m, s) = (0, 0, 1) 处的梯度（应当恒为 0）：")
    for beta in [0.05, 0.5, 1.0, 5.0]:
        gw, gm, gs = grad(0.0, 0.0, 1.0, beta)
        print(f"  beta={beta:<6g} dJ/dw={gw:+.2e}  dJ/dm={gm:+.2e}  dJ/ds={gs:+.2e}")

    # 坍缩点在不同 beta 下到底是不是最优？比一下目标函数值
    print("\n坍缩点 vs 解析解的目标函数值（谁小谁是最优）：")
    for beta in [0.05, 0.5, 0.9, 1.0, 2.0]:
        cf = closed_form(beta)
        if cf["collapsed"]:
            j_star = objective(0.0, 0.0, 1.0, beta)
            j_alt = None
        else:
            w2 = cf["w2"]
            w = np.sqrt(w2)
            m = cf["u"] / w
            j_star = objective(w, m, np.sqrt(cf["s2"]), beta)
            j_alt = objective(0.0, 0.0, 1.0, beta)
        alt = "        —" if j_alt is None else f"{j_alt:9.5f}"
        print(f"  beta={beta:<6g} J(解析解)={j_star:9.5f}  J(坍缩点)={alt}")

latent_scaling.py

"""scaling_factor 到底在补什么：把「潜空间标准差」翻译成「信噪比」。

Stable Diffusion 的 VAE 有个著名常数 0.18215。它是这么用的：

    编码： z_scaled = z * 0.18215        （交给扩散模型之前）
    解码： z        = z_scaled / 0.18215 （交给解码器之前）

核对 checkpoint 配置与实际乘除方向。LDM 原始实现 std-rescaling 分支
用首个 batch 后验样本的展平标准差倒数，并非逐通道独立归一化。
0.18215 是 SD1.x 配置中的缩放系数，1/s 只是它对应的标定尺度，
不表示本脚本实测了该预训练 VAE 的当前输出统计。

本脚本把这段话变成可算的数。核心结论是两条：

1. 若扩散模型是在单位方差潜空间上训练的，它对 z_0 的后验均值估计就是
        z_hat_0 = sqrt(alpha_bar) * z_t
   （高斯先验 N(0, I) 下的 MMSE 估计）。而真实潜空间标准差是 sigma 时，
   正确的 MMSE 估计是
        z_hat_0 = sigma^2 sqrt(alpha_bar) / (sigma^2 alpha_bar + 1 - alpha_bar) * z_t
   两者之比 r = alpha_bar + (1 - alpha_bar) / sigma^2。
   r 是后验均值系数之比；不能由一维高斯结果推断真实图像亮度或伪影。

2. 每一层的真实信噪比是 sigma^2 * alpha_bar / (1 - alpha_bar)，
   模型以为的是 alpha_bar / (1 - alpha_bar)，整整差 sigma^2 倍
   （20*log10(sigma) 分贝）。

运行：  python latent_scaling.py
依赖：  numpy
"""

import numpy as np

SD_SCALING_FACTOR = 0.18215        # diffusers AutoencoderKL 的默认值
ABARS = [0.999, 0.99, 0.9, 0.5, 0.1, 0.01]


def latent_std_from_scaling(s):
    """scaling_factor 是潜空间边际标准差的倒数。"""
    if not np.isfinite(s) or s <= 0:
        raise ValueError("scaling factor must be finite and positive")
    return 1.0 / s


def mmse_model(z_t, abar):
    """在「潜空间方差 = 1」的假设下训练出来的高斯 MMSE 去噪器。"""
    return np.sqrt(abar) * z_t


def mmse_true(z_t, abar, sigma):
    """潜空间真实标准差为 sigma 时的高斯 MMSE 去噪器。"""
    return sigma ** 2 * np.sqrt(abar) / (sigma ** 2 * abar + 1.0 - abar) * z_t


def amplitude_ratio(abar, sigma):
    """模型输出 / 正确输出 = alpha_bar + (1 - alpha_bar) / sigma^2。"""
    return abar + (1.0 - abar) / sigma ** 2


def snr(abar, sigma):
    """真实信噪比 Var(z_0 的信号成分) / Var(噪声成分) = sigma^2 * abar / (1 - abar)。"""
    return sigma ** 2 * abar / (1.0 - abar)


def mmse_mse(abar, sigma):
    """高斯 MMSE 估计的理论误差，就是后验方差。"""
    return sigma ** 2 * (1.0 - abar) / (sigma ** 2 * abar + 1.0 - abar)


def demo_step(abar, sigma, n=400000, seed=0):
    """蒙特卡洛：固定同一个前向过程，比较两个去噪器。

    est_model：按「潜空间方差 = 1」训练出来的理想去噪器，用在方差为 sigma^2 的
               潜空间上，是忘缩放的一种教学类比。
    est_true ：同一前向过程就该 sigma 匹配的理想估计器。对原始 z0 缩放但保持
               原噪声表，会改变观察到的 SNR；所以它不等价于正确缩放的同一步 MSE。
    """
    rng = np.random.default_rng(seed)
    z0 = sigma * rng.normal(size=n)
    eps = rng.normal(size=n)
    z_t = np.sqrt(abar) * z0 + np.sqrt(1.0 - abar) * eps
    est_model = mmse_model(z_t, abar)
    est_true = mmse_true(z_t, abar, sigma)
    return (float(np.mean((est_model - z0) ** 2)),
            float(np.mean((est_true - z0) ** 2)))


if __name__ == "__main__":
    import sys

    # 正文 09 节实验三：换一个反事实的 scaling_factor 重算整张表
    #   python latent_scaling.py --sf=0.5
    #   python latent_scaling.py --sf=2.0
    for a in sys.argv[1:]:
        if a.startswith("--sf="):
            SD_SCALING_FACTOR = float(a.split("=", 1)[1])
    sigma_sd = latent_std_from_scaling(SD_SCALING_FACTOR)
    print("=" * 72)
    print("一、0.18215 意味着什么")
    print("=" * 72)
    print(f"  scaling_factor = {SD_SCALING_FACTOR}")
    print(f"  潜空间边际标准差 sigma = 1 / {SD_SCALING_FACTOR} = {sigma_sd:.4f}")
    print(f"  潜空间边际方差 Var(z)  = {sigma_sd**2:.4f}")
    print(f"  信噪比偏移             = {20*np.log10(sigma_sd):.2f} dB")
    print()
    print("  对照：若某个 VAE 的潜空间方差真的接近 1（LDM 说 VQ 版就是如此），")
    print("  scaling_factor 就应当接近 1，完全不需要 rescale。")

    print()
    print("=" * 72)
    print("二、忘掉 scaling factor，去噪幅度错多少")
    print("=" * 72)
    print("  r = 模型输出 / 正确输出；r=1 才是正确的")
    print(f"  {'alpha_bar':>10} | " + " | ".join(f"sigma={s:<7.4g}" for s in [sigma_sd, 1.0, SD_SCALING_FACTOR]))
    for abar in ABARS:
        rs = [amplitude_ratio(abar, s) for s in [sigma_sd, 1.0, SD_SCALING_FACTOR]]
        print(f"  {abar:>10g} | " + " | ".join(f"{r:>13.4f}" for r in rs))

    print()
    print("=" * 72)
    print("三、蒙特卡洛实测：单步去噪的均方误差（n=400000）")
    print("=" * 72)
    print(f"  {'alpha_bar':>10} | {'错假设 MSE':>12} {'正确 MSE':>12} {'理论后验方差':>14} {'恶化倍数':>10}")
    for abar in ABARS:
        m_bad, m_good = demo_step(abar, sigma_sd)
        print(f"  {abar:>10g} | {m_bad:>12.4f} {m_good:>12.4f} {mmse_mse(abar, sigma_sd):>14.4f} "
              f"{m_bad/m_good:>10.2f}x")
    print()
    print("  读法：固定同一个前向过程 z_t = sqrt(alpha_bar) z_0 + sqrt(1-alpha_bar) eps，")
    print("  「错假设」是拿了按单位方差潜空间训好的去噪器却喂未缩放的 latent，")
    print("  「正确」是同一观察过程就该 sigma 匹配的估计器；不是正确缩放的同一步实测。")
    print(f"  「理论后验方差」= sigma^2 (1-alpha_bar) / (sigma^2 alpha_bar + 1 - alpha_bar)，")
    print(f"  与蒙特卡洛的「正确」一列应当吻合（校核 alpha_bar=0.5："
          f"{mmse_mse(0.5, sigma_sd):.4f} vs 实测 {demo_step(0.5, sigma_sd)[1]:.4f}）")

    print()
    print("=" * 72)
    print("四、反向的错误：换了个方差接近 1 的 VAE，却照抄 0.18215")
    print("=" * 72)
    print(f"  {'alpha_bar':>10} | {'r（幅度被放大的倍数）':>24}")
    for abar in ABARS:
        print(f"  {abar:>10g} | {amplitude_ratio(abar, SD_SCALING_FACTOR):>24.4f}")
    print()
    print("  r >> 1：高斯后验均值系数偏大；不能推断生成图过曝或结构模糊。")

    print()
    print("=" * 72)
    print("五、信噪比视角（LDM D.1 的定义 Var(z) / sigma_t^2）")
    print("=" * 72)
    print(f"  {'alpha_bar':>10} | {'模型以为的 SNR':>16} {'真实 SNR':>16} {'倍数':>10}")
    for abar in ABARS:
        a = abar / (1.0 - abar)
        b = snr(abar, sigma_sd)
        print(f"  {abar:>10g} | {a:>16.4f} {b:>16.4f} {b/a:>10.2f}x")

make_figures.py

"""画本文的四张图。数据源全部来自 vae_minimal.py / latent_scaling.py 的真实输出，
不另造数，避免图文数字漂移。

    beta_sweep.png          beta 扫描全景：重建 / KL / 潜尺度 / KL 阈值计数
    latent_scale_split.png  潜尺度的拆账：编码位置 vs 采样噪声
    scaling_snr.png         忘掉 scaling_factor 的后果：幅度比 + 单步去噪 MSE
    collapse_profile.png    后验坍缩的指纹：逐维 KL 怎么一个个死掉

运行：  python make_figures.py
依赖：  numpy, matplotlib（Windows 优先 Microsoft YaHei，其他平台需中文字体）
"""

import os
import numpy as np
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt

import vae_minimal as VM
import latent_scaling as LS

plt.rcParams["font.sans-serif"] = ["Microsoft YaHei", "SimHei", "DejaVu Sans"]
plt.rcParams["axes.unicode_minus"] = False
plt.rcParams["figure.facecolor"] = "white"
plt.rcParams["axes.facecolor"] = "white"
plt.rcParams["savefig.facecolor"] = "white"
plt.rcParams["font.size"] = 11

HERE = os.path.dirname(os.path.abspath(__file__))
FIGDIR = os.path.join(os.path.dirname(HERE), "figures")
os.makedirs(FIGDIR, exist_ok=True)          # exist_ok 必须带，否则目录已存在会 PermissionError

C_MAIN, C_ALT = "#2563eb", "#dc2626"
C_GRAY = "#6b7280"


def _b(rows):
    return np.array([r["beta"] for r in rows])


# ─────────────────────────── 图 1：beta 扫描全景 ───────────────────────────
def fig_beta_sweep(res):
    rows0 = res["wd=0"]
    rows1 = res["wd=0.001"]
    fig, axes = plt.subplots(2, 2, figsize=(13.5, 8.6))
    ax = axes[0][0]
    ax.plot(_b(rows0), [r["recon"] for r in rows0], "o-", color=C_MAIN, label="无权重衰减")
    ax.plot(_b(rows1), [r["recon"] for r in rows1], "s--", color=C_ALT, label="权重衰减 1e-3")
    ax.set_xscale("log")
    ax.set_yscale("log")
    ax.axhline(1.0, color=C_GRAY, lw=1, ls=":")
    ax.text(1.1e-6, 1.05, "重建 MSE = 1：训练均值预测基线", color=C_GRAY, fontsize=9)
    ax.set_xlabel(r"KL 权重 $\beta$")
    ax.set_ylabel("重建 MSE（$D$ 维平均）")
    ax.set_title("(a) 重建误差随 β 变化")
    ax.legend(fontsize=9)
    ax.grid(alpha=0.25)

    ax = axes[0][1]
    ax.plot(_b(rows0), [r["kl"] for r in rows0], "o-", color=C_MAIN, label="无权重衰减")
    ax.plot(_b(rows1), [r["kl"] for r in rows1], "s--", color=C_ALT, label="权重衰减 1e-3")
    ax.set_xscale("log")
    ax.set_yscale("symlog", linthresh=1e-1)
    ax.set_xlabel(r"KL 权重 $\beta$")
    ax.set_ylabel("总 KL（nats，8 维求和）")
    ax.set_title("(b) KL：β 越大越贴先验，坍缩时归零")
    ax.legend(fontsize=9)
    ax.grid(alpha=0.25)

    ax = axes[1][0]
    ax.plot(_b(rows0), [r["overall_std"] for r in rows0], "o-", color=C_MAIN, label="无权重衰减")
    ax.plot(_b(rows1), [r["overall_std"] for r in rows1], "s--", color=C_ALT, label="权重衰减 1e-3")
    ax.axhline(1.0, color=C_GRAY, lw=1, ls=":")
    ax.text(1.1e-6, 1.03, "std(z) = 1：单位尺度参照", color=C_GRAY, fontsize=9)
    ax.axhline(LS.latent_std_from_scaling(LS.SD_SCALING_FACTOR), color="#059669", lw=1, ls="--")
    ax.text(1.1e-6, 5.62, "std(z) = 5.49：由 SD1.x 配置系数反推", color="#059669", fontsize=9)
    ax.set_xscale("log")
    ax.set_xlabel(r"KL 权重 $\beta$")
    ax.set_ylabel("潜空间边际标准差 std(z)")
    ax.set_ylim(0.9, 6.2)
    ax.set_title("(c) 有限训练后的潜尺度统计")
    ax.legend(fontsize=9, loc="upper right")
    ax.grid(alpha=0.25)

    reciprocal = lambda x: np.divide(1.0, x, out=np.full_like(x, np.inf, dtype=float), where=x != 0)
    ax2 = ax.secondary_yaxis("right", functions=(reciprocal, reciprocal))
    ax2.set_ylabel("对应的 scaling_factor = 1 / std(z)")

    ax = axes[1][1]
    ax.plot(_b(rows0), [r["active_dims"] for r in rows0], "o-", color=C_MAIN, label="无权重衰减")
    ax.plot(_b(rows1), [r["active_dims"] for r in rows1], "s--", color=C_ALT, label="权重衰减 1e-3")
    ax.axhline(4, color="#059669", lw=1, ls="--")
    ax.text(1.1e-6, 4.2, "真实因子数 = 4", color="#059669", fontsize=9)
    ax.set_xscale("log")
    ax.set_xlabel(r"KL 权重 $\beta$")
    ax.set_ylabel("超过阈值的维度数（逐维 KL > 0.05 nat）")
    ax.set_ylim(-0.3, 8.6)
    ax.set_title("(d) 不同权重下的 KL 阈值计数")
    ax.legend(fontsize=9, loc="lower left")
    ax.grid(alpha=0.25)

    fig.suptitle("KL 权重扫描：重建、KL、潜尺度、KL 阈值计数（潜变量 8 维，真实因子 4 个）",
                 fontsize=13, y=0.98)
    fig.tight_layout(rect=[0, 0, 1, 0.96])
    out = os.path.join(FIGDIR, "beta_sweep.png")
    fig.savefig(out, dpi=150)
    plt.close(fig)
    return out


# ─────────────────────────── 图 2：潜尺度拆账 ───────────────────────────
def fig_scale_split(res):
    rows = res["wd=0"]
    betas = _b(rows)
    std_mu = np.array([np.mean(np.array(r["std_mu"]) ** 2) for r in rows])        # 编码位置的跨样本波动
    mean_sig = np.array([np.mean(np.array(r["mean_sig"]) ** 2) for r in rows])    # 采样噪声 RMS
    x = np.arange(len(betas))

    fig, axes = plt.subplots(1, 2, figsize=(13.5, 4.6))
    ax = axes[0]
    ax.bar(x, std_mu, 0.62, label=r"后验均值的跨样本方差", color=C_MAIN)
    ax.bar(x, mean_sig, 0.62, bottom=std_mu,
           label=r"平均后验方差", color="#f59e0b")
    ax.set_xticks(x)
    ax.set_xticklabels([f"{b:g}" for b in betas])
    ax.set_xlabel(r"KL 权重 $\beta$（离散档位）")
    ax.set_ylabel("Var(z) 的构成（各维平均）")
    ax.set_title("(a) 方差拆账：后验均值变化与后验噪声")
    ax.legend(fontsize=9)
    ax.grid(alpha=0.25, axis="y")

    ax = axes[1]
    frac = std_mu / (std_mu + mean_sig)
    ax.plot(x, frac, "o-", color=C_MAIN, lw=2)
    ax.axhline(0.5, color=C_GRAY, lw=1, ls=":")
    ax.set_xticks(x)
    ax.set_xticklabels([f"{b:g}" for b in betas])
    ax.set_xlabel(r"KL 权重 $\beta$")
    ax.set_ylabel("方差里来自编码位置的比例")
    ax.set_ylim(-0.03, 1.06)
    ax.set_title("(b) 总方差中均值变化的占比")
    ax.grid(alpha=0.25)
    for i, (xi, fi) in enumerate(zip(x, frac)):
        ax.annotate(f"{fi:.2f}", (xi, fi), textcoords="offset points",
                    xytext=(0, 8), ha="center", fontsize=9, color=C_MAIN)

    fig.suptitle("全方差公式：两项方差相加；方差占比不等于互信息",
                 fontsize=12.5, y=1.0)
    fig.tight_layout(rect=[0, 0, 1, 0.95])
    out = os.path.join(FIGDIR, "latent_scale_split.png")
    fig.savefig(out, dpi=150)
    plt.close(fig)
    return out


# ─────────────────────────── 图 3：scaling factor 的后果 ───────────────────────────
def fig_scaling_snr():
    sigma_sd = LS.latent_std_from_scaling(LS.SD_SCALING_FACTOR)
    abar = np.logspace(-3, np.log10(0.9999), 400)

    fig, axes = plt.subplots(1, 2, figsize=(13.5, 4.8))
    ax = axes[0]
    for sigma, lab, col in [(sigma_sd, rf"$\sigma$={sigma_sd:.2f}（由 SD1.x 配置反推）", C_MAIN),
                            (1.0, r"$\sigma$=1.0（单位尺度参照）", "#059669"),
                            (LS.SD_SCALING_FACTOR, rf"$\sigma$={LS.SD_SCALING_FACTOR:.3f}（照抄 0.18215 用错 VAE）", C_ALT)]:
        ax.plot(abar, LS.amplitude_ratio(abar, sigma), "-", color=col, lw=2, label=lab)
    ax.axhline(1.0, color=C_GRAY, lw=1, ls=":")
    ax.text(5e-2, 1.35, "$r=1$：单位尺度参照", color=C_GRAY, fontsize=9)
    ax.text(2e-3, 0.025, r"噪声端系数比极限 $1/\sigma^2=0.033$，两种均值都趋零", color=C_MAIN, fontsize=9)
    ax.set_xscale("log")
    ax.set_yscale("log")
    ax.set_ylim(2e-2, 6e1)
    ax.set_xlabel(r"$\bar{\alpha}$（1 = 完全干净，0 = 纯噪声）")
    ax.set_ylabel("去噪幅度比 $r$ = 模型输出 / 正确输出")
    ax.set_title("(a) 高斯 MMSE 教学模型的后验均值幅度比")
    ax.legend(fontsize=9, loc="center left")
    ax.grid(alpha=0.25, which="both")

    ax = axes[1]
    abars = np.array(LS.ABARS)
    bad, good = [], []
    for a in abars:
        b_, g_ = LS.demo_step(a, sigma_sd, n=400000)
        bad.append(b_)
        good.append(g_)
    ax.plot(abars, bad, "o-", color=C_ALT, lw=2, label=r"错假设去噪器（按 $\sigma$=1 训练）")
    ax.plot(abars, good, "s-", color=C_MAIN, lw=2, label=r"正确去噪器（就该 $\sigma$ 训练）")
    ax.set_xscale("log")
    ax.set_yscale("log")
    ax.set_xlabel(r"$\bar{\alpha}$")
    ax.set_ylabel("单步去噪均方误差")
    ax.set_title("(b) 同一个前向过程下的 MSE 差距")
    ax.legend(fontsize=9)
    ax.grid(alpha=0.25)
    i5 = int(np.argmin(np.abs(abars - 0.5)))
    ax.annotate(f"{bad[i5]/good[i5]:.1f}×", (abars[i5], bad[i5]),
                textcoords="offset points", xytext=(12, -6), color=C_ALT, fontsize=11)

    fig.suptitle(r"忘掉 scaling_factor 的代价：实际信噪比高于单位尺度假设 $\sigma^2$ = 30.1 倍（14.8 dB）",
                 fontsize=12.5, y=1.0)
    fig.tight_layout(rect=[0, 0, 1, 0.94])
    out = os.path.join(FIGDIR, "scaling_snr.png")
    fig.savefig(out, dpi=150)
    plt.close(fig)
    return out


# ─────────────────────────── 图 4：坍缩指纹 ───────────────────────────
def fig_collapse_profile(res):
    rows = res["wd=0"]
    picks = [1e-3, 3e-1, 1.0]     # 三档：够用 / 正在坍缩 / 完全坍缩
    # 每张子图各自缩放：三档之间差 20 倍，共享 y 轴会把另两张压成一条线
    fig, axes = plt.subplots(1, 3, figsize=(13.5, 4.2))
    d = len(rows[0]["kl_dim"])
    for ax, beta in zip(axes, picks):
        row = min(rows, key=lambda r: abs(r["beta"] - beta))
        kl = np.array(row["kl_dim"])
        colors = [C_MAIN if v > 0.05 else "#d1d5db" for v in kl]
        ax.bar(np.arange(d), kl, 0.68, color=colors)
        ax.axhline(0.05, color=C_GRAY, lw=1, ls=":")
        ax.set_xticks(np.arange(d))
        ax.set_xticklabels([f"$z_{j+1}$" for j in range(d)], fontsize=9)
        ax.set_xlabel("潜变量维度")
        ax.set_ylim(0, max(0.35, kl.max() * 1.18))
        ax.set_title(rf"$\beta$={row['beta']:g}　阈值计数 {row['active_dims']}/{d}　"
                     f"重建 MSE={row['recon']:.4f}")
        ax.grid(alpha=0.25, axis="y")
        ax.text(0.99, 0.92, f"本组 KL 最大 {kl.max():.2g} nats", transform=ax.transAxes,
                ha="right", fontsize=8.5, color=C_GRAY)
    axes[0].set_ylabel("逐维 KL（nats）")
    axes[1].set_ylabel("逐维 KL（nats）")
    axes[2].set_ylabel("逐维 KL（nats）")
    fig.suptitle("逐维 KL：阈值计数仅供诊断（注意三张图的纵轴范围不同）",
                 fontsize=12.5, y=0.99)
    fig.tight_layout(rect=[0, 0, 1, 0.91])
    out = os.path.join(FIGDIR, "collapse_profile.png")
    fig.savefig(out, dpi=150)
    plt.close(fig)
    return out


if __name__ == "__main__":
    res = VM.load_or_sweep()
    for fn in [fig_beta_sweep, fig_scale_split, fig_collapse_profile]:
        print("写出", fn(res))
    print("写出", fig_scaling_snr())
0
版权属于： 人工智能炼丹君
本文链接： https://jefxiong.cn/index.php/archives/aigc-fundamentals-vaebasics.html
作品采用： 《 署名-非商业性使用-相同方式共享 4.0 国际 (CC BY-NC-SA 4.0) 》许可协议授权

评论 (0)

取消
粤ICP备2021042327号
