AIGC Fundamentals

AIGC 基本功|性能建模与 Profiling：算力、带宽与显存账本-Roofline

人工智能炼丹君
人工智能炼丹君
2026-09-25 / 0 评论 / 7 阅读 / 正在检测是否收录...

AIGC 基本功|性能建模与 Profiling：算力、带宽与显存账本-Roofline

所属方向：推理加速 ｜ 难度：进阶 ｜ 前置知识：混合精度与数值稳定性、自注意力机制的计算与显存账本
关键词：性能建模、Profiling、Roofline、算术强度、memory bandwidth、FLOPs、MFU、PyTorch Profiler、Nsight

01. 为什么需要它

先看本次 CPU 复核得到的两段计算：GEMM 约 98.57 MFLOP，逐元素 add 约 100 MFLOP；二者运算量相近，最短耗时却分别为 1.029 ms 和 23.623 ms，差 22.9 倍。环境为 Windows / AMD64、NumPy 2.4.6、OpenBLAS，线程请求值为 1。machine_probe.py 会记录实际 NumPy 构建配置和全部计时样本。

这里 add 复用 200 万元素的三份 fp32 数组，工作集 24 MB，重复 50 轮；累计逻辑流量 1200 MB，并不等于实测 DRAM 搬运量。GEMM 通过矩阵复用获得更高逻辑算术强度，但本实验没有硬件计数器，不能把 22.9 倍差距全部归因于 DRAM 带宽。它足以提醒我们：只比较 FLOPs，不能预测耗时。

再看一个优化评审：想把 LayerNorm 换成更快的低精度计算单元。若一行数据确实能驻留片上、只读输入并写输出，本文简化账本的强度约为 1.5 个教学操作/Byte；是否由带宽主导，还要核对标量、归约、平方根的执行资源，不能直接与 BF16 Tensor Core 的 ridge point 比较。只有在已确认流量主导、其他资源不变的模型里，单独提高计算峰值的收益才是 1.00。 小 batch GEMM 的权重量化常能减少字节，但反量化、格式元数据和内核效率也要记账。

这篇的目的就是把这套「先算账再动手」的方法补齐：两个账本——速度账（算力 vs 带宽）和容量账（显存四项）——加上一套实测手段（profiler）。量化、算子融合、KV cache 管理、并行切分，所有推理优化节点的收益判断都站在这篇的地基上。

02. 最小可用理解

阅读前只需会矩阵形状、乘加计数和单位换算；混合精度一篇解释 dtype 与字节数，注意力一篇解释 Q/K/V。本篇会补足异步计时、缓存层级与活跃 token 的必要背景，不要求先懂 CUDA 内核。

三句话讲完核心：

  1. 任何算子的耗时有一个下界，由两种资源里更慢的那个决定：$T \ge \max(F/P_{\text{peak}},\ D/\beta)$。$F$ 是算子要做的浮点运算数，$P_{\text{peak}}$ 是硬件与该指令类型匹配的峰值算力；$D$ 是算子要搬运的字节数，$\beta$ 是带宽。算得再快也快不过「数据没到」。
  2. 算术强度 $I = F/D$ 决定卡在哪：与 ridge point $I^{\ast} = P_{\text{peak}}/\beta$ 比较，$I \lt I^{\ast}$ 表示该二资源模型的流量项主导，优先检查少搬字节的机会（融合、量化、FlashAttention）；$I \gt I^{\ast}$ 表示计算项主导，再检查少算或提高同口径吞吐的机会。两种分类都须用实际流量和热点执行资源核验。
  3. 显存容量是另一本独立的账：权重 + KV cache + 激活 + 额外开销四项加总，才决定一张卡能塞多少并发。「权重放得下就能跑」只覆盖了四项里的第一项。

03. 数学推导

3.1 时间下界为什么取 max

一个算子要做 $F$ 个浮点运算（FLOP，口径：一次乘加记 2 个 FLOP），硬件每秒最多做 $P_{\text{peak}}$ 个——就算计算单元一刻不停，也至少要 $F/P_{\text{peak}}$ 秒。同理，算子要把 $D$ 字节的数据在内存和计算单元之间搬个来回，总线每秒最多搬 $\beta$ 字节——至少要 $D/\beta$ 秒。无论计算和搬运是否重叠，总时间都不能短于这两个最低时间，所以可取 max 作为下界。若进一步用等号近似真实时间，才需要充分重叠和接近峰值利用率等假设：

$$T \ge \max\left(\frac{F}{P_{\text{peak}}},\ \frac{D}{\beta}\right)$$

注意这是下界：真实 kernel 还有 kernel launch、同步、缓存未命中、TLB miss 等额外开销，只要 $F$、$D$ 和对应物理峰值口径正确，实际耗时不能突破这个下界。后面的实验用经验标定值和逻辑数组流量代入，此时算出的只是参考模型估计；计时波动或缓存会产生超过 100% 的达成率，并不违反物理下界。差距也不能全算成可消除的优化空间。

3.2 算术强度与 ridge point

定义算术强度：

$$I = \frac{F}{D}$$

物理含义：每从内存搬 1 字节数据，能换来多少次浮点运算。它取决于实现与所选存储层级；实际缓存命中和重复加载又与硬件有关，不能视为完全与机器无关。再定义机器的 ridge point：

$$I^{\ast} = \frac{P_{\text{peak}}}{\beta}$$

物理含义：给定指令资源与存储层级下，「算」和「搬」模型时间一样长的分界点，单位都是 FLOP/Byte，所以可以比。把 $I$ 与 $I^{\ast}$ 代回 3.1 的下界：

  • $I \lt I^{\ast}$（模型流量项主导）：$D/\beta$ 那一项更大，$T \approx D/\beta$，模型性能上界 $F/T \le I \cdot \beta$——性能与算力峰值无关，只跟 $I$ 成正比，这就是 roofline 图上那条斜线；
  • $I \ge I^{\ast}$（模型计算项主导）：$T \approx F/P_{\text{peak}}$，性能封顶在 $P_{\text{peak}}$，这就是平顶。

$P_{\text{peak}}$ 必须匹配运算类型。本文采用 A100 40GB SXM 白皮书 Table 1的 BF16 dense Tensor Core 312 TFLOP/s、HBM2 带宽 1555 GB/s，得到 $I^{\ast}=200.6$；同表 FP32 CUDA core 只有 19.5 TFLOP/s，对应 12.5 FLOP/Byte。A100 的表中没有原生 FP8 Tensor Core。保留这些旧卡作为易复算例子，数字不是对所有算子的统一峰值。

H100 SXM 官方规格给带稀疏脚注的 BF16 1979、FP8 3958 TFLOP/s；除去结构化稀疏的二倍口径后约为 989.5、1979。代码取 BF16 的约数 989、带宽 3.35 TB/s。下面若对 add、LayerNorm、softmax 统一代入 $P=312$ TFLOP/s，只是在演示一个假想统一操作吞吐的教学模型，不能据此诊断 A100 上的标量算子。真实不同资源的写法见 3.6。

3.3 给几类算子记账

GEMM：$A[M,K] \times B[K,N] \to C[M,N]$。每个输出元素要做 $K$ 次乘加，共 $M N K$ 次，乘加各记一次：

$$F_{\text{gemm}} = 2MNK,\qquad D_{\text{gemm}} = b\,(MK + KN + MN)$$

$b$ 是每元素字节数（bf16 取 2）。这是每份输入读一次、输出写一次且不读取旧 C 的最低流量示例，未计分块重读、write allocate 与输出累加。固定 K/N 时增大 M 可摊薄权重读取，提高模型 I；大 batch 更可能接近计算侧、小 batch 更可能受流量影响，但缓存命中、矩阵布局和内核调度可能改变实际瓶颈。

逐元素算子：$n$ 个元素各做 1 次运算，读 2 份写 1 份：

$$F = n,\qquad D = 3 b n,\qquad I = \frac{1}{3b}$$

$I$ 是常数（fp32 下约 0.083，bf16 下约 0.17），与 $n$ 无关。在固定 dtype 与访存模型下，增大 n 本身不会提高 I，因而不会像增加 GEMM 的复用维度那样跨越 roofline 分界。

简化 LayerNorm：共 n 行、每行 d 个元素（本节不加偏置，只保留 gamma），先求均值、减均值、平方后再求均值，最后除标准差并乘 gamma；忽略每行 eps 加法/平方根等小量，按教学规则每个元素约六次操作。若整行及统计量能复用、gamma 读取等小量忽略，最低流量示例为一次读与一次写：

$$F_{\text{ln}}\approx6nd,\qquad D_{\text{ln,min}}\approx2bnd,\qquad I_{\text{ln,min}}\approx\frac{3}{b}$$

bf16 时得到约1.5个教学操作/Byte。本文 NumPy 分步实现会反复读写大数组，共约10遍，fp32 下 $I\approx6/(10\times4)=0.15$；广播 gamma 和行统计量按可复用小数组另计。两种流量口径不同，不应把最低流量模型冒充 NumPy 的物理实测流量。

softmax 的读写口径：本文的三阶段教学实现先读 X 求 max，再读 X、计算并保存指数数组 E（同时归约求和），最后读 E、归一化并写 P。因此是 3 读 2 写，约 $D=5bnd$；这里假设“保存 E 与求和”已融合，并不是第 4.2 节 NumPy 各语句的完整流量。若整行能驻留片上存储，融合实现可约 1 读 1 写，二者的理想流量比为 2.5。

在线归一化原论文 Algorithm 2的 Safe softmax 不保存 E，输出时重新计算 exp，因此是 3 读 1 写；Algorithm 3 的 online 版本先流式求归一化量，再重读输入写概率，为 2 读 1 写，其对照是 4/3 的流量比。它们与本文保存 E 的基线不同，也与 Triton 整行融合示例的驻留前提不同，不能混用这些比值。

本文与 roofline_model.softmax 对保存 E 或整行驻留的模型统一用约 $5nd$ 作为教学操作计数（max、减法、exp、求和、除法各按一次，忽略每行的小量）；它不是五类操作都拥有相同吞吐的物理断言。max、exp 与除法并非都能跑在 Tensor Core 上；重新计算 exp 的 Safe 版本、online 递推及实际分块内核都需另数操作。

单头注意力（$N$ 是 token 数，$D_{h}$ 是每头维度）：两次 $N \times N \times D_{h}$ 的矩阵乘加 softmax：

$$F_{\text{attn}} = 4N^{2}D_{h} + 5N^{2}$$

朴素实现的分数矩阵 $S$ 和概率矩阵 $P$ 都要落显存，二次项访存约 $4N^{2}$；FlashAttention 原论文 Algorithm 1 与 IO 分析只让当前分数/概率瓦片驻留片上，不保存完整 $N^{2}$ 矩阵；若仅统计每份输入读取一次与输出写回一次，可得到不可避免的数据流量下界；真实分块内核会反复读入 K/V 或 Q 等数据：

$$D_{\text{朴素}} = b\,(4N^{2} + 4ND_{h}),\qquad D_{\text{flash,min}} = b \cdot 4ND_{h}$$

代入 $N=4096$、$D_{h}=128$、bf16（脚本 roofline_model.py 实算）：朴素 $D = 138.41\ \text{MB}$、$I = 62.7$，落在 A100（$I^{\ast} = 200.6$）的带宽受限区；理想最低流量 $D_{\mathrm{flash,min}} = 4.19\ \text{MB}$、$I = 2068$，跳进算力受限区。教学函数令两种路径使用相同操作计数（×1.000），参考模型从 0.089 ms 降到 0.028 ms（×3.2）；真实 online softmax 有额外归约/重缩放操作，不能据此说实际 FLOPs 完全不变。这是按最低流量与假想统一吞吐计算的理想示例，33 倍不是实际 FlashAttention 访存或速度的测量；有限片上存储下还需分块 IO 模型。FlashAttention 那篇的完整递推在知识树的下一节点展开，这里先用 roofline 把它的收益定位清楚。

roofline 图：斜线是add经验参考，平顶是GEMM经验参考，散点是本机实测算子

图 1：这张图要看三样——散点的横坐标是各算子的算术强度 $I$，点越靠右越「算得过来」；按 I 与 I 的相对位置给点作模型分类；点到经验参考折线的距离并不能单独证明真实瓶颈；FlashAttention 会改变访存量和横坐标，无法直接把这段垂直差距视为它的加速收益。*

3.4 模型估计随资源改变的比值

把算力翻倍（$P_{\text{peak}} \to 2P_{\text{peak}}$），加速比是：

$$S_{\text{算力}} = \frac{\max(F/P_{\text{peak}},\ D/\beta)}{\max(F/(2P_{\text{peak}}),\ D/\beta)}$$

若模型流量项主导，分子分母都是 $D/\beta$，$S_{\text{算力}} = 1$。算力受限时加速至多为 2；当 $1\lt I/I^{\ast}\lt 2$ 时，算力翻倍会遇到带宽上限，加速为 $I/I^{\ast}$。带宽翻倍对称地反一次。roofline_model.py 第四节用统一教学计数代入 $P=312$ TFLOP/s、$\beta=1555$ GB/s，下面是该假想二资源模型的结果；只有 BF16 dense GEMM 的计算峰值与 A100 规格直接匹配，其他行仍需 3.6 的资源区分：

算子                              I/I*      算力×2 的加速    带宽×2 的加速
逐元素 add [16M]                  0.001          1.00x          2.00x
LayerNorm [4096, 3072]            0.007          1.00x          2.00x
softmax 朴素三遍 [4096, 4096]     0.002          1.00x          2.00x
GEMM 512x4096x4096                2.041          2.00x          1.00x
attention 朴素 [N=4096,D=128]     0.312          1.00x          2.00x
attention ideal-min [N=4096,D=128]   10.307          2.00x          1.00x

这些是模型估计时间的比值，不是对真实优化加速比的无条件上限。一个实现若同时消除了调度开销、缓存重读或中间分配，实际加速可以大于单独改变 P 或 beta 的模型比值；反过来，开销不降也可能达不到该比值。图 2 用于提出测量假设，不能代替 profile。

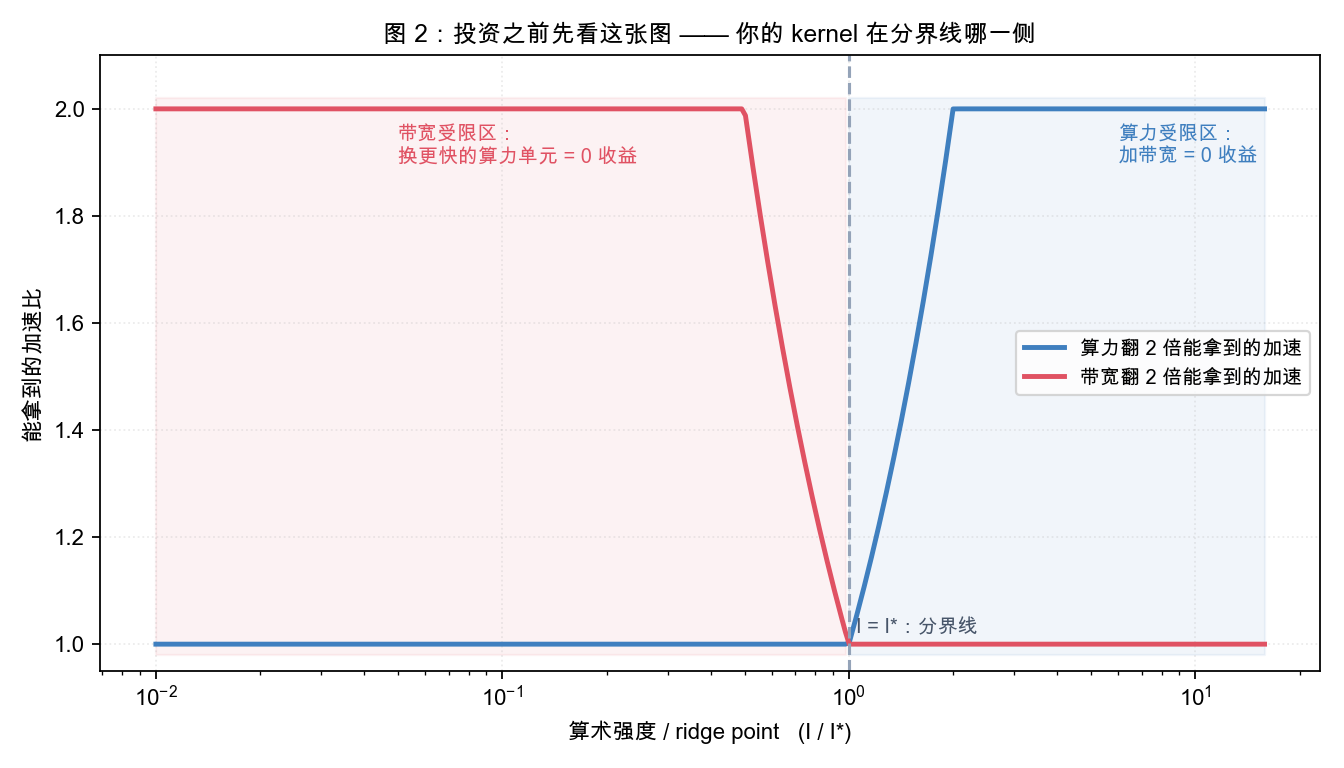

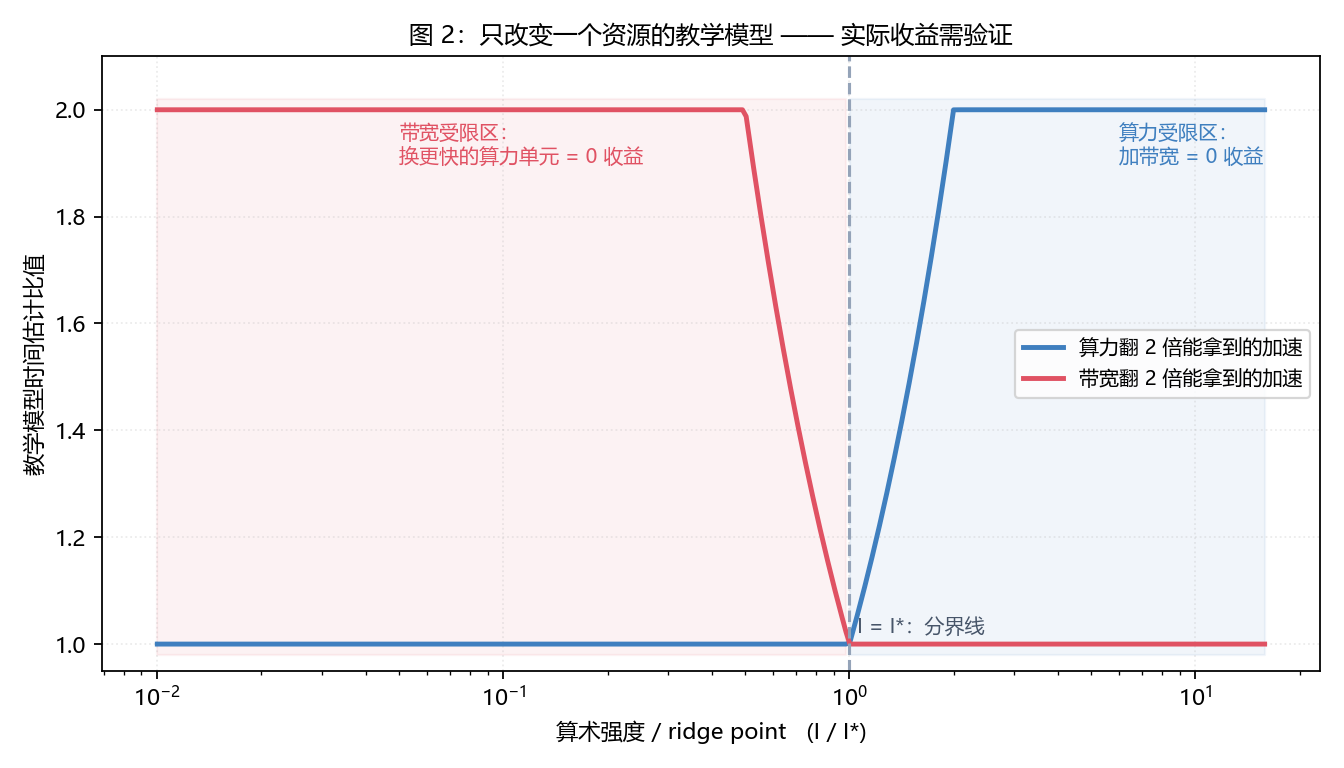

优化收益图：横轴是算术强度相对 ridge point 的位置，两条曲线分别是算力翻倍和带宽翻倍能拿到的加速

图 2：这张图要看什么——横轴 $I/I^{\ast}=1$ 那条竖线就是分界线：线左边算力翻倍的理想收益为 1，带宽翻倍收益在 1 到 2 之间；只有 I/I≤0.5 时完整得到 2 倍。线右边对称，I/I≥2 才完整得到算力翻倍的 2 倍。投入硬件或投入算子融合之前，先看自己在哪一侧。

3.5 显存的容量账

速度账之外另有一本容量账。下面以未分块 prefill、同时处理 BS 个 token 为例，显存分四项：

$$M_{\text{total}} = N_{\text{params}} \cdot b_{w} + 2BSLd_{\text{kv}}b_{\text{kv}} + N_{\text{active}}a + \rho M_{\text{sum}}$$

逐项说物理含义：$N_{\text{params}}$ 是参数量、$b_{w}$ 是每参数字节数（fp16 为 2）——这一项与并发无关，是常数；$B$ 是并发序列数、$S$ 是序列长度、$L$ 是层数、$d_{\text{kv}}$ 是每层 KV 总维度（GQA 模型用实际的 KV head 数乘头维度）——KV cache 每个 token 每层都要存一份 K 和一份 V，所以是 $2BSLd_{\text{kv}}b_{\text{kv}}$ 字节；$b_{\text{kv}}$ 是 KV 的每元素字节数，与权重 dtype 独立；KV 总容量随并发线性增长；$a$ 是每 token 的激活峰值（推理不保留整层中间结果，但当前层十几份临时张量要同时活着，$d_{\text{model}}=4096$、fp16 时假设同时存活 16 份这种张量得到 128 KiB/token；这是容量练习的显式假设，未做模型显存峰值测量，不能视为经验通用常数）；$\rho$ 是额外开销率，$M_{\text{sum}}$ 是前三项之和。这里 $N_{\text{active}}$ 是同时处理的活跃 token 数：未分块 prefill 取 BS，逐 token decode 通常取 B，分块 prefill 取本轮实际 chunk token 数。KV cache 仍按已保存上下文 token 数计。变长序列应把 BS 换成各序列实际长度之和；权重 fp16 并不要求 KV 也用 fp16，代码显式支持 kv_b 和 active_tokens。第 04 节把未分块 prefill 的教学账本代进一个 7B 模型。

3.6 同一 kernel 的运算可能不走同一资源

把不同工作量分开：$F_{\text{tc}}$ 为 Tensor Core 的乘加 FLOP，$F_{\text{scalar}}$ 为普通浮点管线 FLOP，$N_{\exp}$ 为指数次数，$D_{\ell}$ 为存储层级 $\ell$ 的实测字节数。分别匹配峰值 $P_{\text{tc}}$、$P_{\text{scalar}}$、指数吞吐 $R_{\exp}$ 和该层带宽 $\beta_{\ell}$，仍可逐项取最大：

$$T\ge\max\left(\frac{F_{\text{tc}}}{P_{\text{tc}}},\frac{F_{\text{scalar}}}{P_{\text{scalar}}},\frac{N_{\exp}}{R_{\exp}},\max_{\ell}\frac{D_{\ell}}{\beta_{\ell}}\right)$$

这是更细的乐观下界；如果操作有依赖或共享执行资源，还可能需要把某些时间相加。没有 $R_{\exp}$ 实测或明确规格时，就不能从 $5nd$ 推出 softmax 的硬件计算时间。Hierarchical Roofline 原文解释为什么每一级存储都需要自己的流量与带宽，不能拿逻辑数组流量直接配 DRAM 带宽。

一个纯算术反例（单位为教学单位，非任何GPU规格）：Tensor工作量10、吞吐100，标量工作量90、吞吐10，搬100字节、带宽100。误把100次操作全除以100得到计算时间1；分资源后下界为 max(0.1,9,1)=9。resource_time 实跑验证了这个9倍差距。这说明“运算数少”与“该类资源能做多快”必须一起定义。

04. 代码实现

保留原来的三个数值脚本与四幅图，并增加可独立运行的 profiler_probe.py。数值实验只需 Python 3.10+ 与 NumPy；图表另外需要 matplotlib，Profiler 对照另需 PyTorch（本次 2.10.0+cpu）。依次运行 machine_probe.py、roofline_model.py、memory_ledger.py、profiler_probe.py、make_figures.py，文末附录包含完整代码。

原稿的大工作集默认占用较多内存，尤其十亿元素 add 还曾通过 float64 临时数组初始化。本版默认用有界工作集；machine_probe.py --large 和 memory_ledger.py --large 保留原 32M 向量、4096 方阵与 64 MiB batch 权重实验，运行前需确认资源。默认模式不能证明 DRAM 流量、GPU 内核瓶颈或服务吞吐。

本次快照时间 2026-10-10 09:12:57；Windows / AMD64、NumPy 2.4.6、OpenBLAS、fp32，BLAS/OpenMP线程请求值均为 1（只设置本次进程）。经验参考 $\beta=55.74$ GB/s、$P=151.75$ GFLOP/s、$I^{\ast}=2.72$ FLOP/Byte。它们是所选 shape 的最短样本结果，不是设备峰值。

4.1 标定两个经验参考

add 标定用 200 万个 fp32 元素、三份数组，总工作集 24 MB，累计每轮逻辑读写也是 24 MB；是否触及 DRAM，取决于缓存层级与系统状态。方阵乘用 1024×1024，三份数组工作集 12 MiB，$F=2n^{3}$，不能将这个 shape 的经验参考视作所有矩阵形状的可达峰值。

预热一次后，add 测 8 次，GEMM 测 5 次；代码同时保存全部样本、min、median、max。参考折线采用最短时间，以观察接近最佳状态的实现；端到端延迟应另测典型请求、并发和分位数，不能套用这个 min。

add：最短 0.431 ms，中位数 0.612 ms
GEMM：最短 14.152 ms，中位数 14.367 ms
经验 P = 151.75 GFLOP/s，add 逻辑字节率 beta = 55.74 GB/s，I* = 2.72

比值超过 100% 不代表违反物理定律：逻辑 D 未用硬件计数器测量，而基线 P/beta 只来自一个 shape 和访问模式。本机算子若运行得比参考更好，也会超过这条经验折线。

4.2 把真实算子打上 roofline

关键测试对象是 matmul-softmax-matmul 微基准；此处省略 1/√D 缩放，不是完整的生产 attention。下面按 NumPy 语句累计逻辑读写：右侧 1～10 是分数/概率矩阵的累计访问遍数；它不包含 Q/K/V/O 的线性项，也不是十次完整 DRAM 扫描的测量。实际 BLAS 分块、CPU缓存、write allocate 都可能改变物理流量：

def attention_naive():
    np.matmul(q, kt, out=S)                        # 写 S            1 遍
    np.max(S, axis=-1, keepdims=True, out=rowmax)  # 读 S            2 遍
    np.subtract(S, rowmax, out=S)                  # 读写 S          4 遍
    np.exp(S, out=S)                               # 读写 S          6 遍
    np.sum(S, axis=-1, keepdims=True, out=rowsum)  # 读 S            7 遍
    np.divide(S, rowsum, out=S)                    # 读写 S          9 遍
    np.matmul(S, v, out=O)                         # 读 S 写 O      10 遍

本次默认模式的真实输出（经验 $I^{\ast}=2.72$；“模型位置”只指该参考折线）：

算子 | I | 模型位置 | 估计 ms | 最短 ms | 中位 ms | 参考比值
逐元素 add（1 遍） | 0.08 | 带宽 | 0.431 | 0.400 | 0.511 | 108%
add+relu 两遍（预分配） | 0.10 | 带宽 | 0.718 | 1.032 | 1.465 | 70%
add+relu 写成一行（有中间数组） | 0.10 | 带宽 | 0.718 | 2.530 | 2.970 | 28%
LayerNorm [1024,1024] 预分配 | 0.15 | 带宽 | 0.753 | 1.261 | 1.290 | 60%
attention 朴素 [N=512,D=128] | 11.75 | 算力 | 0.893 | 1.191 | 1.211 | 75%
GEMM 128x1024x1024 | 51.20 | 算力 | 1.769 | 1.978 | 2.116 | 89%
GEMM 512x1024x1024 | 128.00 | 算力 | 7.076 | 7.020 | 7.320 | 101%
GEMM 1024x1024x1024 | 170.67 | 算力 | 14.152 | 14.017 | 14.306 | 101%

逐元素、LayerNorm 与注意力的 exp/max 被各按一个教学操作计数，因此表中的参考 P 只可作粗略标尺，不能认为这些指令都能达到 GEMM 吞吐。分配与归约是否主导，还需更细的 profile。

本次朴素 attention 的模型位置是“算力”，参考比值 75%；原稿 arm64、大 shape 快照的位置曾是“带宽”。这正好构成反例：同一个算法换 shape、BLAS、线程和经验参考，模型分类便可能改变；仅凭这张总计时表无法确证哪级缓存、哪类指令才是瓶颈。 图 1 画全部 8 行，图文使用同一快照。

4.3 显存账本与 batch 拐点

未分块 prefill 的容量教学账代一个 7B 模型（32 层、$d_{\text{kv}} = 4096$、权重和 KV 都取 fp16）：

模型：7B，fp16 权重 = 13.0 GiB，32 层，d_kv = 4096
KV cache 单价：512 KiB / token （一条 4096 长的序列 = 2.00 GiB）

 batch    权重   KV cache    激活     额外开销     合计    假设 78 GiB 可用预算
     1   13.0G     2.00G    0.50G    4.66G   20.20G     装得下
     8   13.0G    16.00G    4.00G    9.91G   42.95G     装得下
    16   13.0G    32.00G    8.00G   15.91G   68.95G     装得下
    24   13.0G    48.00G   12.00G   21.91G   94.95G     OOM
    32   13.0G    64.00G   16.00G   27.91G  120.95G     OOM

两个读数：权重是常数，batch 再大都是 13.0 GiB；KV cache 按 512 KiB/token 线性涨，batch 16 时（32 GiB）已经是权重的 2.5 倍。此处 30% 是人为设定的额外开销/前三项总量比率，不是实测额外开销率；它也不同于 PagedAttention 论文中 KV cache 已分配容量的浪费比例。同一张卡只把本教学模型的额外开销率改成 4%，batch 24 从 94.95 GiB 降到 75.96 GiB，从 OOM 变装得下：不换卡、不改模型，这个假设账本跨过一个 batch 档位；真实分页收益需只对可优化的 KV 分配项建模，并检查实际可用显存。例如 batch=24 若只把“KV 额外开销/有效KV”从 30% 改为 4%，而权重、激活不加该比例，合计从 87.44 GiB 降到 74.96 GiB；这是另一个显式教学账本，仍不是 PagedAttention 实测复现。

容量账决定“能开多大”，速度账用于比较吞吐与延迟。默认 batch 微基准固定 1024×1024 的 fp32 权重，只有 4 MiB；原稿 4096×4096、64 MiB 可通过 --large 恢复。本次每个 B 预热一次后测 15 次，吞吐是 B 除以最短 GEMM 时间，不包含请求排队、前后处理或完整模型：

B | F MFLOP | D MB | I | 模型位置 | 最短 ms | 中位 ms | 吞吐 K token/s
1 | 2.097 | 4.202 | 0.50 | 带宽 | 0.059 | 0.065 | 16.9
2 | 4.194 | 4.211 | 1.00 | 带宽 | 0.382 | 0.391 | 5.2
4 | 8.389 | 4.227 | 1.98 | 带宽 | 0.346 | 0.347 | 11.6
8 | 16.777 | 4.260 | 3.94 | 算力 | 0.406 | 0.416 | 19.7
16 | 33.554 | 4.325 | 7.76 | 算力 | 0.502 | 0.512 | 31.9
32 | 67.109 | 4.456 | 15.06 | 算力 | 0.711 | 0.802 | 45.0
64 | 134.218 | 4.719 | 28.44 | 算力 | 1.107 | 1.138 | 57.8
128 | 268.435 | 5.243 | 51.20 | 算力 | 1.939 | 2.043 | 66.0
256 | 536.871 | 6.291 | 85.33 | 算力 | 3.604 | 3.722 | 71.0

B=1 到 256，最短延迟增长 61.0 倍，GEMM-only 吞吐增长 4.2 倍；没有理由预设“batch 越大延迟就一定平坦”。B=1 的参考比值 128% 也证明经验折线不是硬件上界。4 MiB 权重可能被缓存复用，D 表只记逻辑流量，不能直接把 D/时间当成 DRAM 带宽。

另作两个容量反例：在 batch=24、4096上下文下，把 KV 从 2 字节改成 1 字节，KV 项从 48 GiB 降至 24 GiB；仅改变权重 dtype 并不会自动改变 KV dtype。相同 KV 上下文做逐 token decode，激活项若按 128 KiB/活跃token 的假设计数，则从 prefill 的 12 GiB 变为约 0.00293 GiB；实际 attention workspace、分配器和运行库仍要另计。memory_ledger.ledger 支持这两种参数，见 09 节。

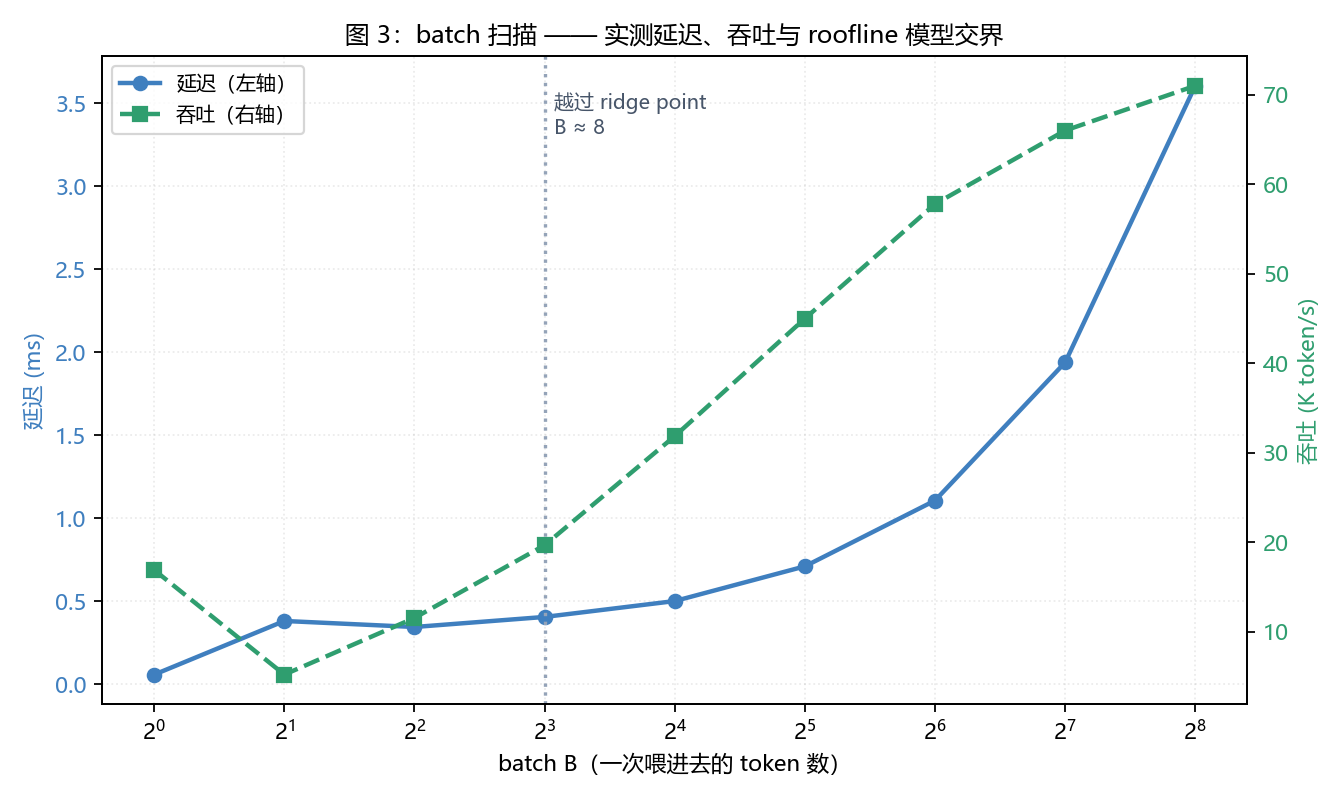

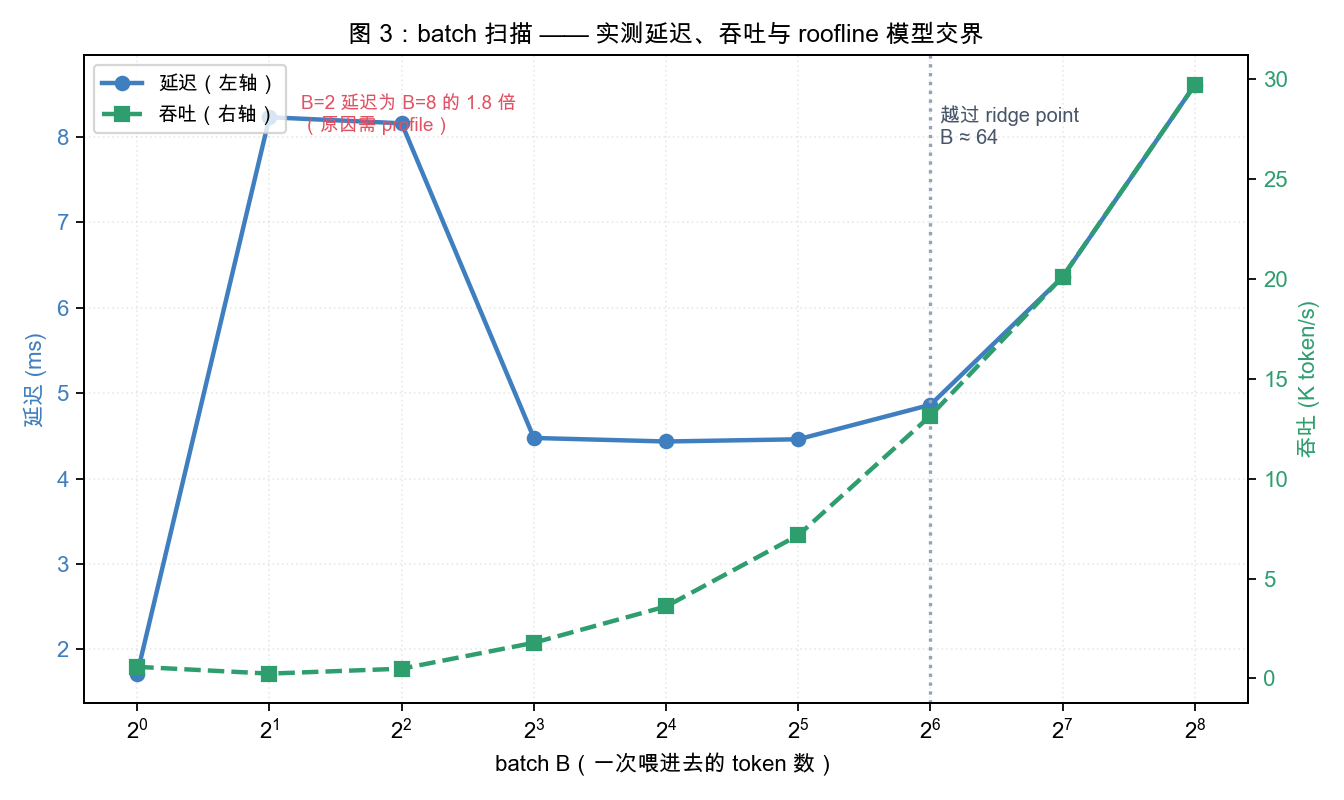

batch 扫描图

图 3：这张图要看什么——左边是实测延迟，右边是实测吞吐，曲线不保证出现理想平坦段；竖虚线是首个跨过经验 ridge point 的采样 B，模型边界在它与前一采样值之间；延迟变化可能有多个原因，不能从该图猜测具体库路径。

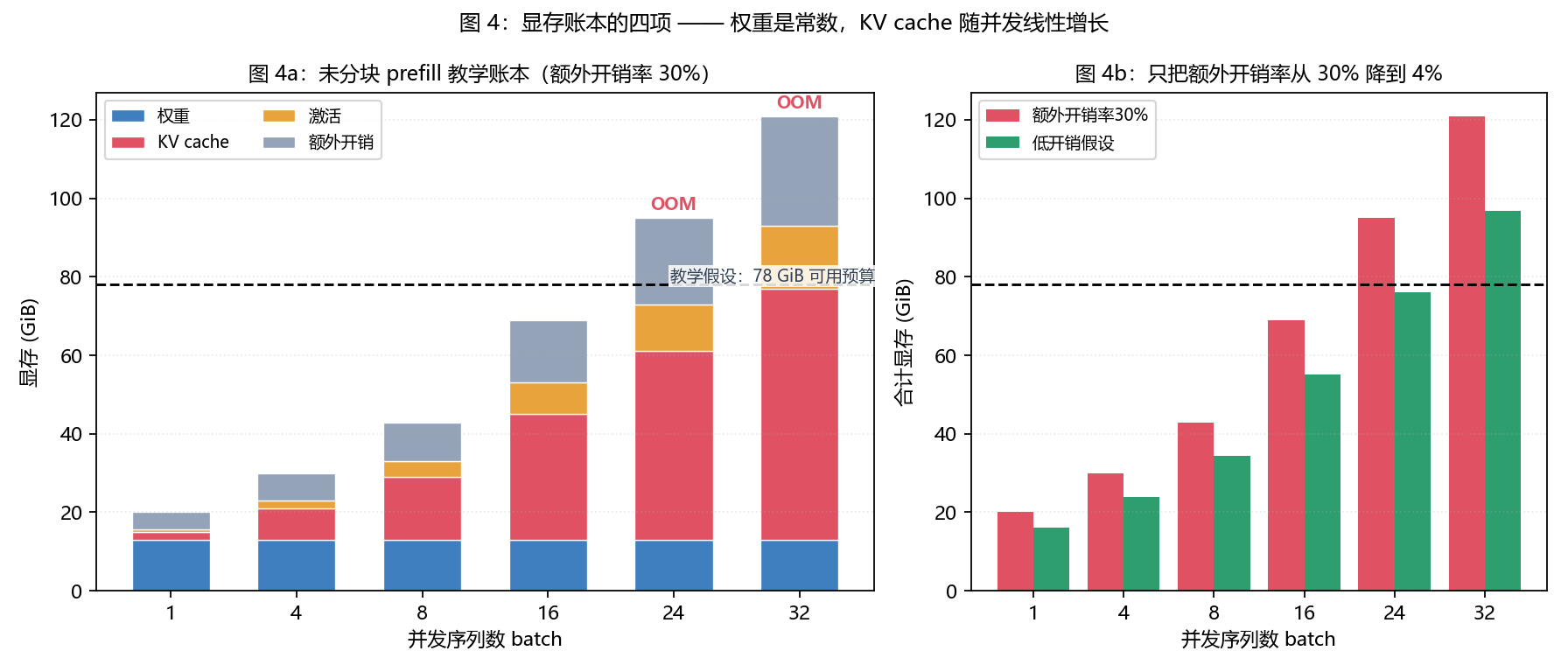

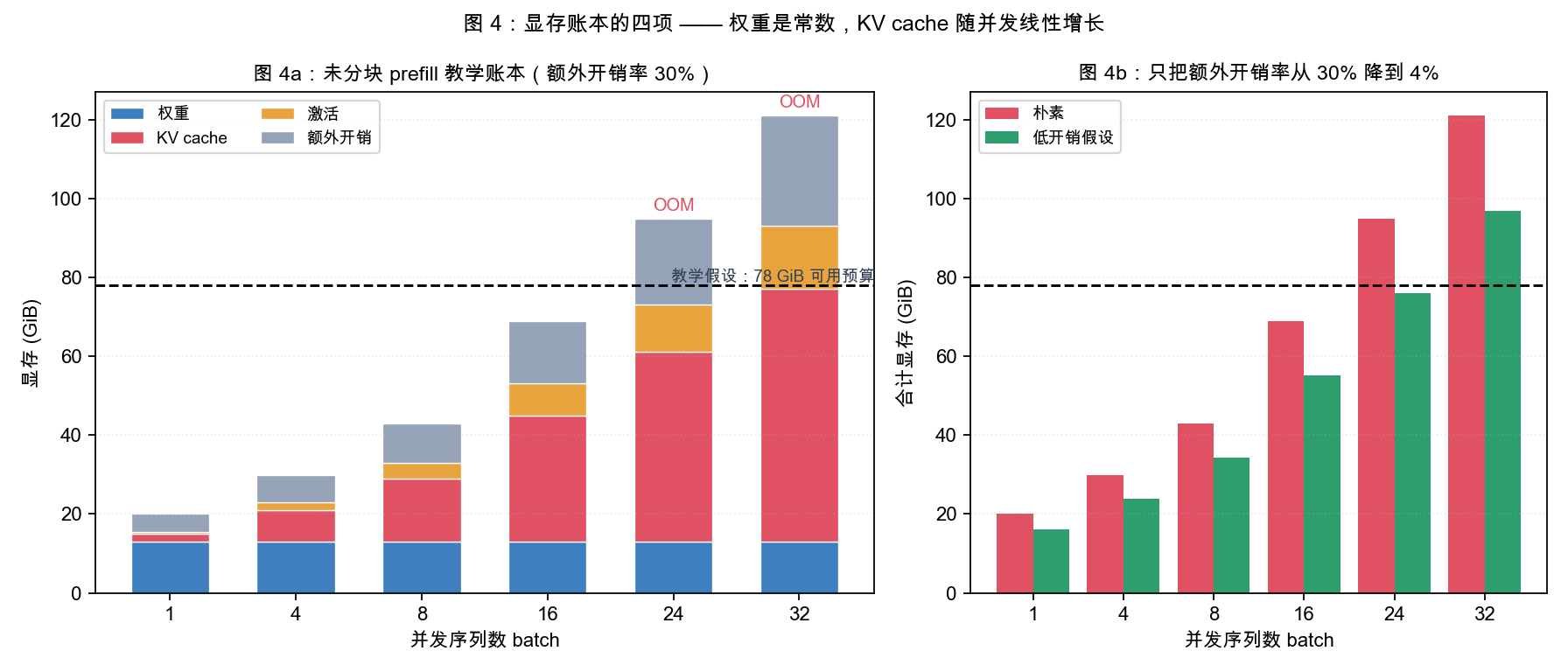

显存账本图

图 4：这张图要看什么——左图是显存四项的堆叠：蓝色权重是常数，红色 KV cache 随并发线性涨，越过黑色可用线就是 OOM；右图是只改一个参数（额外开销率 30%→4%）的效果，batch 24 从 OOM 变装得下。

05. 工业级实现对照

PyTorch v2.10.0 torch/profiler/profiler.py#profile是本次核验的固定源码版本。附录 profiler_probe.py 定义了完整 x/w，CPU 也能运行；若 CUDA 可用，才加 CUDA activity 并在独立计时前后同步。预热与延迟测量放在采集区外，减少把初始化和采集成本当作 kernel 时间的风险。它和本文账本的对应关系是：

  • key_averages 聚合算子事件，不等于直接聚合 GPU kernel；嵌套事件的总时间可能重复包含子调用，不能把所有行的 total time 简单相加。CPU 本次按 self_cpu_time_total 排序；CUDA 分支按 self_device_time_total 排序，该分支尚未在本次 CPU 机器实测。
  • with_flops=True 在该版本只估计支持的矩阵乘与二维卷积等算子；本次 aten::mm 报 524288，与 $2\times16\times128\times128$ 一致，输出 shape 为 [16,128]。它不是全模型完整 FLOPs 计数，也不是实测指令数。
  • profile_memory=True 跟踪张量分配/释放。本次 mm 的 self CPU memory 为 8192 字节，恰好等于输出大小；这是该事件的分配增量，不是 CPU RSS 或设备显存峰值，也不涵盖预先创建的权重、KV、allocator reserve 与所有 workspace。
  • record_shapes 等开关会增加开销并保留张量引用，可能影响优化；定位后应关闭采集单独计时。代码导出 Chrome trace，后续才能分析热点、子事件与时间线。

PaLM §4.1 与 Appendix B定义的训练 MFU 排除激活重算 FLOPs，只计模型所需前向与反向运算。使用 MFU（Model FLOPs Utilization）时应先定义模型理论运算量、时间窗口、卡数与匹配硬件峰值，典型形式为 $\mathrm{MFU}=F_{\text{model}}/(T_{\text{wall}}N_{\text{gpu}}P_{\text{peak}})$。本文不从这一次 mm 采集计算模型 MFU；分布式通信、并发重叠和计时范围都可能改变分母。

Nsight 工具的分工：Nsight Systems 官方 User Guide对应 kernel 空隙、同步和通信时间线；Nsight Compute 官方 Profiling Guide给热点 kernel 的指令吞吐、缓存层级、occupancy 与 stall 等指标。Speed Of Light 的两个百分比是利用率摘要，不能只比较它们便确证瓶颈。先用时间线选热点，再用与该 kernel 指令/存储层级相匹配的计数器检验模型。本次没有 NVIDIA GPU，不宣称完成 nsys/ncu 实测。

SDPA 会按输入和硬件选择后端，不能断言所有 diffusers/transformers 默认用某个 FlashAttention 实现。本文 2068 个教学操作/Byte 来自理想一次读写与统一计数，真实 FlashAttention 仍有分块重读、标量归约和有限片上容量约束。

06. 代价与边界

roofline 是模型，模型有假设。四条主要假设和不成立时的样子：

  1. 把下界当时间近似时，假设计算与访存充分重叠。真实 kernel 在算和搬之间来回切换，还有 launch 和同步的开销。小工作集与短 kernel 常会受这些开销影响，但总计时不足以定量区分每一项，本次 B=1 结果也不能单独证明 launch 开销主导。
  2. 假设峰值算力是一个数。实际有 fp16/bf16/fp8/稀疏好几档，差 6 倍以上；按 BF16 dense 口径，H100 SXM 相比 A100 40GB SXM 的 ridge point 从约 201 升到 295——在同一 GEMM 逻辑流量与指令口径的模型里，更多强度值会落进带宽侧，拿旧卡的直觉做判断会错。
  3. 假设 $D$ 与缓存无关。本文数组账本的 $D$ 是逻辑读写，缓存命中会让逻辑 D/时间大于 DRAM 标称带宽；这并不代表物理DRAM超速，必须先测相应层级流量。锚点论文 Hierarchical Roofline（arXiv:2009.05257）就是把单一 roofline 扩展成每级缓存一条，用于定位数据移动发生在哪一层。
  4. 假设算子孤立。decode 阶段 GEMM 的「权重」每层都要重新读一遍，全局账（整个模型、整个请求）和单算子账结论可能不同；通信算子（allreduce）的账本里延迟和消息数占大头，照搬本文公式会算错。

什么时候不用它：动态 shape、算子间强耦合（融合边界在变）、通信密集的分布式场景——这些先上 profiler 看时间线，先选热点与明确测量口径，再用 roofline；分层、分资源模型也可以帮助分析这些复杂负载，只是本文简单二资源式不够。坦诚标注：本文当前数值实测来自 Windows CPU 的 NumPy 与一个 PyTorch CPU 小矩阵；原大工作集形状保留为可选模式，数字本身不可迁移，理想分段趋势也可能被缓存、内核选择和调度打破。

07. 经典论文脉络

  • Roofline: An Insightful Visual Performance Model for Multicore Architectures（Williams et al., CACM 2009；2008 Berkeley 技术报告版本）：提出算术强度与 ridge point，一根折线把「算力受限/带宽受限」变成可判定的题。一切性能建模的原点。
  • Hierarchical Roofline Performance Analysis for Deep Learning Applications（Yang et al., 2020）：把 roofline 按缓存层级展开，回答「多搬的字节发生在哪一级存储」，是本文锚点论文，也补了单一 roofline 在深度学习负载上最大的盲区。
  • FlashAttention（Dao et al., 2022）：IO-aware 的代表作——保持精确注意力的数学结果与主导矩阵乘量级，靠 tiling + online softmax 避免完整 N×N 中间量落 HBM；标量重缩放和重复读取仍有代价，是否改变实际瓶颈须看形状与内核。roofline 视角下「优化带宽」的教科书案例。
  • Mixed Precision Training（Micikevicius et al., 2017）：换 dtype 同时改两本账——$b$ 变小省字节，算力单元换挡提峰值。哪半边有收益取决于受限类型（已发长文专门讲数值稳定那半）。
  • Efficient Memory Management with PagedAttention（Kwon et al., 2023）：在论文比较的服务负载中显著减少 KV cache 分配浪费；这些比例不能直接乘到权重、激活和所有显存上，虚拟内存的分页思想搬进显存管理。知识树里 KV cache 一篇的主角。

五篇连起来是一条线：先有判定工具（roofline），再按受限类型各给一把钥匙——算力侧（混合精度）、带宽侧（FlashAttention）、容量侧（PagedAttention）。

08. 常见误解

  1. “FLOPs 少就更快”。本次开头的约100MFLOP实验已给出反例；它支持“只数运算不够”，不能单独证明DRAM带宽造成了全部时间差。
  2. “显存够放权重就能跑”。未分块 prefill 的显式教学参数给 batch=24 的 94.95 GiB，超过假设78 GiB预算；KV、活跃激活与额外分配都需记账。模型没有实际在GPU上运行，OOM是容量模型预测。
  3. “新卡算力翻倍，推理就必定提速”。仅当匹配的计算资源主导且可利用新增吞吐才有希望；量化还会改变字节、反量化成本和数值误差，不能把它等同于只改P。
  4. “MFU低说明实现差”。小batch、长上下文、通信或排队可能限制吞吐；模型理论FLOPs、每步时间和硬件峰值口径不同，也会改变MFU。先拆测量窗口与资源，才能评价实现。
  5. “图上的带宽分类就是硬件瓶颈证明”。经验GEMM P和逻辑D只构成参考模型；本次4MiB权重可被缓存反复用，不能把表里的D直接当HBM/DRAM流量。换工作集大小、读取硬件计数器和时间线后，再检验假设。
  6. “FlashAttention把整个N²放进SRAM”。它保留瓦片和行统计量；有限片上存储导致分块重读，理想4ND字节只是一次读写的下界。

09. 动手验证

  1. 依次执行五个完整脚本，比较快照的最短值、中位数和全部样本；不预设某行参考比值必须低于50%或接近100%。改变工作集、shape与线程设置，每次重新标定并重画四图。若观察到分类或延迟变化，先记录变化，再用工具确认原因。

  2. 先运行 machine_probe.py，再用 ledger(..., kv_b=1) 对照 kv_b=2；KV项应分别24/48 GiB。再加 active_tokens=24 比较decode激活，注意它没有改变已保存的KV上下文。

    memory_ledger.ledger(
    7e9, 2, 32, 4096, 24, 4096, 131072, 0.30, kv_b=1)

  3. 在 roofline_model.py 中只把例子的P改为1979e12、保留beta和字节数，观察模型边界右移；这是控制变量练习，不能称为真实H100换卡结果。真实换卡需要同时核对带宽、指令类型、dtype、缓存和内核。

  4. 运行 profiler_probe.py，核对 [16,128]×[128,128]、524288 FLOP和8192字节输出，打开trace查看算子事件；CPU结果不能用来证明CUDA分支或GPU显存表现。

10. 延伸阅读

按知识树的依赖关系，从这篇出发有三个方向：

继续阅读 FlashAttention 为什么不需要存下注意力矩阵：本文 3.3 节的最低流量示例省略了真实分块重读，那篇把 online softmax 的递推式一步步推出来。

附录：完整代码

09 节用到的脚本全文如下（machine_probe.py、roofline_model.py、profiler_probe.py、memory_ledger.py、make_figures.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。

machine_probe.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""在同一台机器上把 roofline 的「峰值」和「落点」都实测出来。

只依赖 numpy。直接 `python machine_probe.py` 即可运行，约 20 秒。

为什么要自己测一遍
------------------
roofline_model.py 里的 A100/H100 峰值是厂商标称值，读者手边不一定有 GPU。
本脚本统一记录教学操作数和逻辑数组流量；GEMM乘加按2计数，exp/max各按1。
add有效字节率与GEMM经验算力只构成参考折线，不是所有算子的硬件物理下界。
同一台机器、BLAS和线程设置可以比较本次结果，但仍须硬件计数器才能诊断瓶颈。

每个算子的 D 都按实现里实际的读写遍数来数：
    LayerNorm 预分配版    10 遍（mean / 减均值 / 平方 / 再 mean / 除 / 乘 gamma）
    attention 朴素预分配   10 遍（写 S / max / 减 / exp / sum / 除 / 读 S 写 O）
遍数不是拍脑袋来的，是照着下面每一行 numpy 数出来的。

输出的每个数字都来自 `time.perf_counter()` 的真实计时。
"""

import argparse
import io
import os
import statistics
from contextlib import redirect_stdout
import json
import platform
import time
from pathlib import Path

import numpy as np

FP32 = 4  # 本机跑 fp32，BLAS 后端在快照 environment 中实际记录
_LAST_TIMING = {}

SNAPSHOT = Path(__file__).resolve().parent / "probe_results.json"


def _best(fn, repeat: int):
    """预热后取repeat次最短值，另存全部样本和中位数；不代表请求延迟分位数。"""
    fn()  # 预热：第一次要分配 / 触发缺页
    samples = []
    for _ in range(repeat):
        t = time.perf_counter()
        fn()
        samples.append(time.perf_counter() - t)
    _LAST_TIMING.clear()
    _LAST_TIMING.update(samples_seconds=samples, median_seconds=statistics.median(samples),
                        min_seconds=min(samples), max_seconds=max(samples), repeats=repeat)
    return min(samples)


# ── 一、标定可达带宽：二元 add 模式（读两份写一份）───────────────────
def measure_bandwidth(n: int = 2_000_000, repeat: int = 8) -> float:
    """返回实测可达带宽（Byte/s）。

    默认每份 fp32 数组 8 MB；large模式128 MB；应核对目标机器缓存大小，这里测量此访问模式的有效带宽。
    z = x + y：读 2n、写 n，共 3n 个元素。
    """
    x = np.ones(n, dtype=np.float32)
    y = np.ones(n, dtype=np.float32)
    z = np.empty(n, dtype=np.float32)
    dt = _best(lambda: np.add(x, y, out=z), repeat)
    return 3 * n * FP32 / dt


# ── 二、标定峰值算力：大矩阵乘 ────────────────────────────────────
def measure_matmul_peak(n: int = 1024, repeat: int = 5) -> float:
    """返回实测可达算力（FLOP/s）。

    大方阵乘能摊薄访存；测得的是此shape/BLAS/线程数的经验参考，非物理峰值。
    FLOPs = 2·n³（口径同 roofline_model.py：一次乘加记 2 个浮点运算）。
    """
    rng = np.random.default_rng(0)
    a = rng.standard_normal((n, n), dtype=np.float32)
    b = rng.standard_normal((n, n), dtype=np.float32)
    c = np.empty((n, n), dtype=np.float32)
    dt = _best(lambda: np.matmul(a, b, out=c), repeat)
    return 2 * n ** 3 / dt


def calibrate(verbose: bool = True, large: bool = False):
    n = 32_000_000 if large else 2_000_000
    side = 4096 if large else 1024
    bw = measure_bandwidth(n=n)
    bw_timing = dict(_LAST_TIMING)
    fl = measure_matmul_peak(n=side)
    peak = dict(peak_flops=fl, peak_bw=bw, vector_elements=n, matrix_side=side,
                bandwidth_timing=bw_timing, matmul_timing=dict(_LAST_TIMING))
    if verbose:
        print("=" * 80)
        print(f"本机标定（{platform.machine()}，numpy {np.__version__}，fp32）")
        print("=" * 80)
        print(f"  实测可达带宽 beta  = {bw / 1e9:8.2f} GB/s")
        print(f"  实测可达算力 P     = {fl / 1e9:8.2f} GFLOP/s")
        print(f"  ridge point  I*    = {fl / bw:8.1f} FLOP/Byte")
        print("  注：这是该shape下的经验参考，不是所有算子的物理上限；")
        print("      换 BLAS 后端、换 dtype、换线程数都会变。口径一致才有可比性。")
    return peak


def build_ops(large: bool = False):
    """构造待实测的算子。每个元素 = (名字, F, D, 函数, repeat)。"""
    rng = np.random.default_rng(0)
    ops = []

    # ── 逐元素：1 遍 vs 2 遍 vs「看起来融合了」 ──
    n = 32_000_000 if large else 2_000_000
    a = rng.standard_normal(n, dtype=np.float32)
    b = rng.standard_normal(n, dtype=np.float32)
    o1 = np.empty(n, dtype=np.float32)
    tmp = np.empty(n, dtype=np.float32)

    def add_relu_two_pass():          # 5n 个元素：tmp 读写各一次
        np.add(a, b, out=tmp)
        np.maximum(tmp, 0, out=o1)

    def add_relu_one_line():          # 写法像融合了，numpy 照样分配中间数组
        np.maximum(np.add(a, b), 0, out=o1)

    ops.append(("逐元素 add（1 遍）", 1.0 * n, FP32 * 3 * n,
                lambda: np.add(a, b, out=o1), 8))
    ops.append(("add+relu 两遍（预分配）", 2.0 * n, FP32 * 5 * n,
                add_relu_two_pass, 8))
    ops.append(("add+relu 写成一行（有中间数组）", 2.0 * n, FP32 * 5 * n,
                add_relu_one_line, 8))

    # ── LayerNorm：预分配的 10 遍版 ──
    ln_n, ln_d = (8192, 4096) if large else (1024, 1024)
    x = rng.standard_normal((ln_n, ln_d), dtype=np.float32)
    g = rng.standard_normal(ln_d, dtype=np.float32)
    mu = np.empty((ln_n, 1), dtype=np.float32)
    var = np.empty((ln_n, 1), dtype=np.float32)
    xc = np.empty_like(x)
    xc2 = np.empty_like(x)

    def layernorm_buffered():
        np.mean(x, axis=-1, keepdims=True, out=mu)      # 读 x            1 遍
        np.subtract(x, mu, out=xc)                      # 读 x 写 xc      3 遍
        np.multiply(xc, xc, out=xc2)                    # 读 xc 写 xc2    5 遍
        np.mean(xc2, axis=-1, keepdims=True, out=var)   # 读 xc2          6 遍
        np.sqrt(var + 1e-5, out=var)                    # 小量
        np.divide(xc, var, out=xc)                      # 读 xc 写 xc     8 遍
        np.multiply(xc, g, out=xc)                      # 读 xc 写 xc    10 遍

    ops.append((f"LayerNorm [{ln_n},{ln_d}] 预分配", 6.0 * ln_n * ln_d,
                FP32 * 10 * ln_n * ln_d, layernorm_buffered, 5))

    # ── 朴素注意力：S 落盘，10 遍 N² 访存 ──
    N, D = (2048 if large else 512), 128
    q = rng.standard_normal((N, D), dtype=np.float32)
    k = rng.standard_normal((N, D), dtype=np.float32)
    v = rng.standard_normal((N, D), dtype=np.float32)
    kt = np.ascontiguousarray(k.T)
    S = np.empty((N, N), dtype=np.float32)
    O = np.empty((N, D), dtype=np.float32)
    rowmax = np.empty((N, 1), dtype=np.float32)
    rowsum = np.empty((N, 1), dtype=np.float32)

    def attention_naive():
        # 本微基准省略 1/sqrt(D) 缩放，只测 matmul-softmax-matmul 的执行开销。
        np.matmul(q, kt, out=S)                              # 写 S          1 遍
        np.max(S, axis=-1, keepdims=True, out=rowmax)        # 读 S          2 遍
        np.subtract(S, rowmax, out=S)                        # 读写 S        4 遍
        np.exp(S, out=S)                                     # 读写 S        6 遍
        np.sum(S, axis=-1, keepdims=True, out=rowsum)        # 读 S          7 遍
        np.divide(S, rowsum, out=S)                          # 读写 S        9 遍
        np.matmul(S, v, out=O)                               # 读 S 写 O    10 遍

    ops.append((f"attention 朴素 [N={N},D={D}]", 4.0 * N * N * D + 5.0 * N * N,
                FP32 * (10 * N * N + 4 * N * D), attention_naive, 5))

    # ── GEMM 三个规模 ──
    side = 4096 if large else 1024
    for m in ((512, 2048, 4096) if large else (128, 512, 1024)):
        ma = rng.standard_normal((m, side), dtype=np.float32)
        mb = rng.standard_normal((side, side), dtype=np.float32)
        mc = np.empty((m, side), dtype=np.float32)
        ops.append((f"GEMM {m}x{side}x{side}", 2.0 * m * side * side,
                    FP32 * (m * side + side * side + m * side),
                    lambda ma=ma, mb=mb, mc=mc: np.matmul(ma, mb, out=mc), 5))
    return ops


def probe(peak: dict, verbose: bool = True, large: bool = False):
    ops = build_ops(large=large)
    I_star = peak["peak_flops"] / peak["peak_bw"]
    if verbose:
        print("\n" + "=" * 80)
        print("三、真实算子打到这张 roofline 上：模型估计 vs 实测")
        print("=" * 80)
        hdr = (f"{'算子':<32s}{'I':>9s}{'受限':>8s}{'T估计':>10s}{'T实测':>10s}"
               f"{'达成率':>9s}{'实测算力':>14s}")
        print(hdr)
        print("-" * len(hdr))

    rows = []
    for name, F, D, fn, repeat in ops:
        dt = _best(fn, repeat)
        I = F / D
        bound = "算力" if I >= I_star else "带宽"
        t_pred = max(F / peak["peak_flops"], D / peak["peak_bw"])
        eff = t_pred / dt
        rows.append(dict(name=name, I=I, bound=bound, t_pred=t_pred, t_real=dt,
                         eff=eff, flops=F, bytes=D, gflops=F / dt / 1e9, timing=dict(_LAST_TIMING)))
        if verbose:
            print(f"{name:<32s}{I:>9.2f}{bound:>8s}{t_pred * 1e3:>8.2f}ms"
                  f"{dt * 1e3:>8.2f}ms{eff * 100:>8.0f}%"
                  f"{F / dt / 1e9:>11.1f} GF/s")
    if verbose:
        print("\n  参考比值 = 模型估计 / 实测，回答的是「这个实现离 roofline 还有多远」。")
        print("  低达成率可能来自指令、缓存、调度或同步；单凭此比值不能诊断额外访存。")
    return rows


def demo_same_flops():
    """约100MFLOP，有限工作集重复访问对比，不是DRAM压力测试。"""
    print("\n" + "=" * 80)
    print("四、约100MFLOP，两种算子在有限工作集上差多少时间")
    print("=" * 80)
    rng = np.random.default_rng(3)
    target = 1.0e8

    # GEMM：2·M·K·N = target，取 K=N=1024
    M = int(target / (2 * 1024 * 1024))
    ma = rng.standard_normal((M, 1024)).astype(np.float32)
    mb = rng.standard_normal((1024, 1024)).astype(np.float32)
    mc = np.empty((M, 1024), dtype=np.float32)
    t_gemm = _best(lambda: np.matmul(ma, mb, out=mc), 10)
    f_gemm = 2.0 * M * 1024 * 1024

    # 逐元素：n 个元素各算 1 次，F = n
    # 复用有限工作集，避免十亿元素及float64临时数组造成多GB瞬时分配。
    chunk, rounds = 2_000_000, 50
    n_elem = chunk * rounds
    a = rng.standard_normal(chunk, dtype=np.float32)
    b = rng.standard_normal(chunk, dtype=np.float32)
    o = np.empty(chunk, dtype=np.float32)
    def chunked_add():
        for _ in range(rounds):
            np.add(a, b, out=o)
    t_elem = _best(chunked_add, 5)

    print(f"  GEMM    : F = {f_gemm / 1e9:.3f} GFLOP, "
          f"D = {FP32 * (M * 1024 + 1024 * 1024 + M * 1024) / 1e6:.1f} MB, "
          f"实测 {t_gemm * 1e3:.3f} ms（{f_gemm / t_gemm / 1e9:.0f} GFLOP/s）")
    print(f"  逐元素  : F = {n_elem / 1e9:.3f} GFLOP, "
          f"D = {FP32 * 3 * n_elem / 1e6:.1f} MB, "
          f"实测 {t_elem * 1e3:.3f} ms（{n_elem / t_elem / 1e9:.0f} GFLOP/s）")
    print(f"  → FLOPs 基本相同，耗时差 {t_elem / t_gemm:.0f} 倍。")
    print("    同样运算量不代表同样时间：这里逐元素算子的运算数并未")
    print(f"    减少；逻辑 I={1 / (FP32 * 3):.2f} FLOP/Byte，24MB工作集反复访问，不能确证DRAM瓶颈。")

    return dict(gemm_flops=f_gemm, gemm_seconds=t_gemm, add_flops=n_elem,
                add_seconds=t_elem, add_working_set_bytes=3 * chunk * FP32,
                add_logical_bytes=FP32 * 3 * n_elem, chunk=chunk, rounds=rounds,
                ratio=t_elem / t_gemm)


def main():
    parser = argparse.ArgumentParser()
    parser.add_argument("--large", action="store_true", help="恢复原大shape实验；先确认可用内存")
    args = parser.parse_args()
    peak = calibrate(large=args.large)
    rows = probe(peak, large=args.large)
    demo = demo_same_flops()
    config = io.StringIO()
    with redirect_stdout(config):
        np.show_config()
    environment = dict(platform=platform.platform(), numpy=np.__version__,
                       thread_settings={k: os.environ.get(k) for k in
                                        ("OPENBLAS_NUM_THREADS", "OMP_NUM_THREADS", "MKL_NUM_THREADS")},
                       numpy_config=config.getvalue(), preset="large" if args.large else "bounded")

    # 把这次标定存成快照：make_figures / memory_ledger 直接读它，
    # 保证「图上的数字」和「正文引用的数字」来自同一次运行。
    SNAPSHOT.write_text(json.dumps(
        dict(peak=peak, rows=rows, demo=demo, environment=environment,
             note=f"{platform.machine()} / numpy {np.__version__} / fp32",
             timestamp=time.strftime("%Y-%m-%d %H:%M:%S")),
        ensure_ascii=False, indent=1), encoding="utf-8")
    print(f"\n标定快照已存到 {SNAPSHOT.name}，make_figures / memory_ledger 会复用它。")
    print(f"这台机器的 roofline：P = {peak['peak_flops'] / 1e9:.0f} GFLOP/s, "
          f"beta = {peak['peak_bw'] / 1e9:.1f} GB/s, "
          f"I* = {peak['peak_flops'] / peak['peak_bw']:.1f} FLOP/Byte")


if __name__ == "__main__":
    main()

roofline_model.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""Roofline 模型的最小实现：把「算力账」和「带宽账」合成一条上界曲线。

只依赖 numpy（其实只是用来排版，算法本身是纯标量运算）。
直接 `python roofline_model.py` 即可运行，约 1 秒。

符号与文章第 03 节一一对应
--------------------------
    F        浮点运算数（FLOP）。口径：一次乘加（MAC）记 2 FLOP
    D        教学逻辑流量（Byte）：按数组读写计；并非硬件DRAM计数器
    I        算术强度 I = F / D，单位 FLOP/Byte
    P_peak   峰值算力（FLOP/s）
    beta     峰值带宽（Byte/s）
    I_star   ridge point = P_peak / beta，只判定所给模型的主导资源

关键结论（代码算完会打印）：
    T >= max(F / P_peak, D / beta)
    把 F 降为一半或把 D 降为一半时的模型比值，见 optimize_headroom()
"""

import json
from pathlib import Path


def _local_spec():
    """本机实测峰值：优先读 machine_probe.py 存下的标定快照。

    快照不存在时明确要求先运行 machine_probe.py。
    这样 SPECS 里的「本机实测」永远是同一次标定，不会和正文引用的数字分叉。
    """
    snap = Path(__file__).resolve().parent / "probe_results.json"
    if snap.exists():
        p = json.loads(snap.read_text(encoding="utf-8"))["peak"]
        return dict(peak_flops=p["peak_flops"], peak_bw=p["peak_bw"])
    raise FileNotFoundError("请先运行 machine_probe.py 生成本机快照；不能用别人的峰值兜底")


# ── BF16/FP8 dense GEMM 厂商峰值；不能视为逐元素/exp吞吐。
# A100 40GB SXM: https://images.nvidia.com/aem-dam/en-zz/Solutions/data-center/nvidia-ampere-architecture-whitepaper.pdf
# H100 SXM: https://www.nvidia.com/en-us/data-center/h100/ （带*稀疏值除2）
#    注意 H100 BF16 dense 算力增幅大于带宽增幅，ridge point 比 A100 高：
#    带宽涨 2.15 倍、bf16 算力涨约 3.17 倍 → 更多 kernel 落在带宽受限区。
SPECS = {
    "A100-40GB SXM (bf16)": dict(peak_flops=312e12, peak_bw=1555e9),
    "H100-80GB SXM (bf16)": dict(peak_flops=989e12, peak_bw=3350e9),
    "H100-80GB SXM (fp8)": dict(peak_flops=1979e12, peak_bw=3350e9),
    # 下面这一条不是标称值，是 machine_probe.py 在同一台机器上实测出来的
    "本机实测（见 machine_probe.py）": _local_spec(),
}

BF16 = 2  # bytes per element


def roofline_time(F: float, D: float, peak_flops: float, peak_bw: float):
    """roofline 时间下界：算力时间与带宽时间取 max（假设两者完美重叠）。"""
    t_compute = F / peak_flops
    t_memory = D / peak_bw
    return max(t_compute, t_memory), t_compute, t_memory


def resource_time(terms, moved_bytes, bandwidth):
    """按不同资源给下界，terms 为 [(工作量, 同口径峰值), ...]。

    例：Tensor Core FLOP、FP32 CUDA-core FLOP、exp次数分别使用对应吞吐。
    只取max仍是假定资源可完美重叠的乐观下界，不能冒充实测耗时。
    """
    if moved_bytes < 0 or bandwidth <= 0:
        raise ValueError("字节数非负、带宽为正")
    if any(work < 0 or rate <= 0 for work, rate in terms):
        raise ValueError("工作量非负、同口径吞吐为正")
    return max([moved_bytes / bandwidth] + [work / rate for work, rate in terms])


def bound_of(F: float, D: float, peak_flops: float, peak_bw: float) -> str:
    I = F / D
    I_star = peak_flops / peak_bw
    return "算力受限" if I >= I_star else "带宽受限"


def optimize_headroom(F: float, D: float, peak_flops: float, peak_bw: float):
    """把运算量 F 或搬运量 D 减半，理想模型可快多少？

    答案与算术强度有关：带宽受限时只减少运算量的模型收益为 0，算力受限时最多 2 倍。
    返回 (F 减半的加速比, D 减半的加速比)，分别等价于只将峰值算力或带宽翻倍。
    """
    def speedup(F2, D2):
        t0, _, _ = roofline_time(F, D, peak_flops, peak_bw)
        t1, _, _ = roofline_time(F2, D2, peak_flops, peak_bw)
        return t0 / t1

    return speedup(F / 2, D), speedup(F, D / 2)


# ── 几类算子的 F / D 账本 ──────────────────────────────────────────
def gemm(M: int, K: int, N: int, b: int = BF16):
    """矩阵乘 [M,K] @ [K,N] -> [M,N]。读 A、读 B、写 C。"""
    F = 2.0 * M * K * N
    D = b * (M * K + K * N + M * N)
    return F, D


def elementwise(n: int, b: int = BF16, n_pass: int = 1, n_read: int = 1):
    """逐元素算子：读 n_read 份、写 1 份；n_pass 表示这样读写几轮。

    二元运算（如 add）是 n_read=2：读两份输入、写一份输出。
    """
    F = 1.0 * n * n_pass          # 每个元素算 1 次
    D = b * (n_read + 1) * n * n_pass
    return F, D


def layernorm(n: int, d: int, b: int = BF16):
    """简化 LayerNorm（无 beta）：两次归约、减均值、平方、除标准差、乘 gamma，约 6 次/元素。
    访存 = 读 x 一遍 + 写 y 一遍（统计量是 O(n) 的小量，忽略）。"""
    F = 6.0 * n * d
    D = b * 2 * n * d
    return F, D


def softmax(n: int, d: int, b: int = BF16, fused: bool = True):
    """softmax：exp / 减最大值 / 归一化，约 5 次运算/元素。

    fused=True  假设整行可驻留片上存储，读 1 遍写 1 遍；不是独立 online normalizer 的通用 IO
    fused=False 保存 E 的三阶段模型：读X求max；读X写E同时归约和；读E写P，共3读2写
    不是原论文 Algorithm 2 的重算 exp、3读1写版本；F=5nd不适用于后者或online递推
    """
    F = 5.0 * n * d
    D = b * 2 * n * d if fused else b * (3 * n * d + 2 * n * d)
    return F, D


def attention(N: int, D: int, b: int = BF16, flash: bool = False):
    """单头注意力。N 是 token 数，D 是每头维度。

    flash=False（朴素）：分数矩阵 S 和权重 P 都要落 HBM
        S = Q K^T    写 N^2
        P = softmax(S) 读 N^2 写 N^2
        O = P V      读 N^2
        → 二次项访存 ≈ 4 N^2 b
    flash=True（强缓存假设下的最低流量，不是真实 FlashAttention IO）：Q/K/V 读进来、O 写出去，只保留一块分数/概率瓦片，不分配完整 N^2 矩阵
        → 访存 ≈ 4 N D b
    """
    F = 4.0 * N * N * D + 5.0 * N * N          # 两个 N×N×D 的矩阵乘 + softmax
    if flash:
        D_bytes = b * (3 * N * D + N * D)      # 读 Q K V，写 O
    else:
        D_bytes = b * (4 * N * N + 4 * N * D)  # 上面再加 S/P 的读写
    return F, D_bytes


def fmt(x: float, unit: str = "") -> str:
    for u, s in (("T", 1e12), ("G", 1e9), ("M", 1e6), ("K", 1e3)):
        if x >= s:
            return f"{x / s:.2f} {u}{unit}"
    return f"{x:.2f} {unit}"


def main():
    print("=" * 78)
    print("一、三组 GEMM 规格与本机经验标定（不是所有算子的统一物理峰值）")
    print("=" * 78)
    print(f"{'设备':<28s}{'P_peak':>14s}{'beta':>14s}{'I* = P/beta':>16s}")
    ridges = {}
    for name, s in SPECS.items():
        I_star = s["peak_flops"] / s["peak_bw"]
        ridges[name] = (s, I_star)
        print(f"{name:<28s}{fmt(s['peak_flops'], 'FLOP/s'):>16s}"
              f"{fmt(s['peak_bw'], 'B/s'):>14s}{I_star:>12.1f} FLOP/B")

    a100 = SPECS["A100-40GB SXM (bf16)"]
    h100 = SPECS["H100-80GB SXM (bf16)"]
    print(f"\n  A100 -> H100：带宽 ×{h100['peak_bw'] / a100['peak_bw']:.2f}，"
          f"算力 ×{h100['peak_flops'] / a100['peak_flops']:.2f}，"
          f"ridge point {a100['peak_flops'] / a100['peak_bw']:.0f} -> "
          f"{h100['peak_flops'] / h100['peak_bw']:.0f}（更高 = 更多算子落入带宽受限区）")

    # ── 二、算子账本 ────────────────────────────────────────────────
    N, D = 4096, 128          # 一个典型的 DiT / LLM 单头规模
    cases = [
        ("逐元素 add [16M]", elementwise(16_000_000, n_read=2)),
        ("LayerNorm [4096, 3072]", layernorm(4096, 3072)),
        ("softmax fused [4096, 4096]", softmax(4096, 4096, fused=True)),
        ("softmax 朴素三遍 [4096, 4096]", softmax(4096, 4096, fused=False)),
        ("GEMM 512x4096x4096", gemm(512, 4096, 4096)),
        ("GEMM 4096x4096x4096", gemm(4096, 4096, 4096)),
        ("attention 朴素 [N=4096,D=128]", attention(N, D, flash=False)),
        ("attention ideal-min [N=4096,D=128]", attention(N, D, flash=True)),
    ]

    print("\n" + "=" * 78)
    print("二、统一操作计数的教学模型（b=2，P=312T，beta=1555G）")
    print("=" * 78)
    hdr = (f"{'算子':<32s}{'F (教学操作)':>14s}{'D (Byte)':>14s}"
           f"{'I':>10s}{'受限':>10s}{'T_roof':>12s}")
    print(hdr)
    print("-" * len(hdr))
    for name, (F, Db) in cases:
        I = F / Db
        T, tc, tm = roofline_time(F, Db, a100["peak_flops"], a100["peak_bw"])
        print(f"{name:<32s}{fmt(F):>14s}{fmt(Db, 'B'):>14s}"
              f"{I:>10.2f}{bound_of(F, Db, a100['peak_flops'], a100['peak_bw']):>10s}"
              f"{T * 1e3:>10.3f} ms")

    # ── 三、FlashAttention 把算术强度抬了多少 ────────────────────────
    print("\n" + "=" * 78)
    print("三、物化 S/P 与理想最低 IO 对比（单头 N=4096, D=128, bf16）")
    print("=" * 78)
    F_naive, D_naive = attention(N, D, flash=False)
    F_flash, D_flash = attention(N, D, flash=True)
    T_naive, _, _ = roofline_time(F_naive, D_naive, a100["peak_flops"], a100["peak_bw"])
    T_flash, _, _ = roofline_time(F_flash, D_flash, a100["peak_flops"], a100["peak_bw"])
    print(f"  FLOPs    : {fmt(F_naive)} -> {fmt(F_flash)}  "
          f"（×{F_flash / F_naive:.3f}，几乎没变）")
    print(f"  访存     : {fmt(D_naive, 'B')} -> {fmt(D_flash, 'B')}  "
          f"（×{D_flash / D_naive:.4f}，省 {D_naive / D_flash:.1f} 倍）")
    print(f"  算术强度 : {F_naive / D_naive:.1f} -> {F_flash / D_flash:.1f} FLOP/B "
          f"（×{(F_flash / D_flash) / (F_naive / D_naive):.1f}）")
    print(f"  受限类型 : {bound_of(F_naive, D_naive, **a100)} -> "
          f"{bound_of(F_flash, D_flash, **a100)}")
    print(f"  roofline : {T_naive * 1e3:.3f} ms -> {T_flash * 1e3:.3f} ms "
          f"（×{T_naive / T_flash:.2f}）")
    print(f"  注意：模型比值来自「少搬 {D_naive / D_flash:.0f} 倍字节」，"
          "此处给各运算统一计数和统一P，仅为教学模型；真实内核的标量吞吐、exp及重读需另计。")

    # ── 四、砍算力 vs 砍带宽，谁的收益大 ────────────────────────────
    print("\n" + "=" * 78)
    print("四、教学资源模型中，只翻倍 P 或 beta 的时间估计比值")
    print("=" * 78)
    print(f"{'算子':<32s}{'I/I*':>10s}{'算力×2 的加速':>16s}{'带宽×2 的加速':>16s}")
    I_star = a100["peak_flops"] / a100["peak_bw"]
    for name, (F, Db) in cases:
        s_flops, s_bw = optimize_headroom(F, Db, a100["peak_flops"], a100["peak_bw"])
        print(f"{name:<32s}{(F / Db) / I_star:>10.3f}"
              f"{s_flops:>14.2f}x{s_bw:>14.2f}x")
    print("\n  读法：带宽受限的行（I/I* < 1）里「算力×2」那一列几乎都是 1.00——"
          "\n  在只改变计算峰值且访存不变的理想模型里，该列为 1。")

    # ── 五、GEMM 什么时候从带宽受限翻到算力受限 ─────────────────────
    print("\n" + "=" * 78)
    print("五、GEMM [M,4096] x [4096,4096]：M 多大才开始算力受限")
    print("=" * 78)
    K = Nout = 4096
    print(f"{'M':>8s}{'I (FLOP/B)':>14s}{'受限':>12s}")
    prev = None
    for M in (1, 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 4096):
        F, Db = gemm(M, K, Nout)
        b = bound_of(F, Db, a100["peak_flops"], a100["peak_bw"])
        print(f"{M:>8d}{F / Db:>14.2f}{b:>12s}")
        if prev == "带宽受限" and b == "算力受限":
            print(f"         ↑ 拐点：M 在 ({M // 2}, {M}] 之间，"
                  f"I 越过 ridge point {I_star:.0f}")
        prev = b
    print("\n  推论：小 batch 推理（M=1~8）里的 GEMM 是带宽受限的，"
          "这时候做 fp8 量化省的是字节、不是算力。")


if __name__ == "__main__":
    main()

profiler_probe.py

"""最小 PyTorch Profiler 对照：无需模型权重；默认CPU，可选CUDA。"""
import json
import statistics
import time
from pathlib import Path

import torch
from torch.profiler import ProfilerActivity, profile, record_function


def main():
    torch.manual_seed(7)
    torch.set_num_threads(1)
    device = torch.device("cuda" if torch.cuda.is_available() else "cpu")
    x = torch.randn(16, 128, device=device)
    w = torch.randn(128, 128, device=device)
    activities = [ProfilerActivity.CPU]
    if device.type == "cuda":
        activities.append(ProfilerActivity.CUDA)

    def synchronize():
        if device.type == "cuda":
            torch.cuda.synchronize()

    with torch.inference_mode():
        for _ in range(5):
            torch.mm(x, w)
        synchronize()
        samples = []
        for _ in range(10):
            synchronize()
            start = time.perf_counter()
            torch.mm(x, w)
            synchronize()
            samples.append(time.perf_counter() - start)
        # profiler区域用于观察事件；上面单独计时用于延迟，避免混入采集开销。
        with profile(activities=activities, record_shapes=True,
                     profile_memory=True, with_flops=True, acc_events=True) as prof:
            with record_function("one_matmul"):
                y = torch.mm(x, w)
                synchronize()
    events = prof.key_averages()
    sort = "self_device_time_total" if device.type == "cuda" else "self_cpu_time_total"
    print(events.table(sort_by=sort, row_limit=8))
    mm = next(event for event in events if event.key == "aten::mm")
    expected = 2 * 16 * 128 * 128
    assert mm.flops == expected
    assert y.shape == (16, 128) and torch.isfinite(y).all()
    result = dict(torch_version=torch.__version__, device=str(device),
                  x_shape=list(x.shape), w_shape=list(w.shape), y_shape=list(y.shape),
                  estimated_mm_flops=mm.flops, expected_mm_flops=expected,
                  mm_self_cpu_memory_bytes=mm.self_cpu_memory_usage,
                  y_bytes=y.numel() * y.element_size(),
                  standalone_seconds=samples, median_seconds=statistics.median(samples),
                  event_keys=[event.key for event in events],
                  note="CPU实跑时不宣称CUDA内核验证；算子分配增量不是设备显存总占用")
    here = Path(__file__).resolve().parent
    prof.export_chrome_trace(str(here / "profiler_trace.json"))
    (here / "profiler_results.json").write_text(json.dumps(result, ensure_ascii=False, indent=2), encoding="utf-8")
    print(json.dumps(result, ensure_ascii=False, indent=2))


if __name__ == "__main__":
    main()

memory_ledger.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""显存账本 + batch 扫描：容量这本账怎么算，以及它怎么反过来决定速度。

只依赖 numpy（第二部分要真跑计时）。直接 `python memory_ledger.py` 即可运行，约 10 秒。

第一部分是「容量账」：权重 / KV cache / 激活 / 额外开销四项加总，看 假设 78 GiB 可用预算
能塞多少条并发请求。第二部分是「速度账」：batch 变大之后，同一份权重被更多
token 摊薄，算术强度抬上去。I与I*仅标记模型分类交界，计时曲线不一定出现相同拐点。
"""

import argparse
import statistics
import json
import time
from pathlib import Path

import numpy as np

GIB = 1024 ** 3


def _load_peak():
    """优先读 machine_probe.py 存下的标定快照（保证口径一致）；
    未运行时明确报错，避免误用另一台机器的峰值。"""
    snap = Path(__file__).resolve().parent / "probe_results.json"
    if snap.exists():
        peak = json.loads(snap.read_text(encoding="utf-8"))["peak"]
        return peak["peak_flops"], peak["peak_bw"]
    raise FileNotFoundError("请先运行 machine_probe.py；不使用其他机器标定兜底")


P_PEAK, BETA = _load_peak()
I_STAR = P_PEAK / BETA


def kv_cache_bytes(n_tokens: int, n_layers: int, d_kv: int, b: int = 2) -> int:
    """KV cache 字节数：每个 token 每层都要存一份 K 和一份 V。

    n_tokens  序列长度（或并发请求的总 token 数）
    n_layers  层数 L
    d_kv      每层的 KV 总维度 = n_kv_heads × d_head（GQA 时用实际的 KV head 数）
    b         每个元素的字节数（fp16/bf16 = 2，fp8 = 1）
    """
    return 2 * n_tokens * n_layers * d_kv * b


def ledger(n_params: float, b_w: int, n_layers: int, d_kv: int,
           batch: int, seq: int, act_per_token: int, overhead_rate: float,
           kv_b: int = 2, active_tokens: int | None = None):
    """推理显存账本的四项，单位 GiB。

    act_per_token  每个 token 的激活峰值（字节）。推理不保留整层的中间结果，
                   但当前层的十几份临时张量要同时活着：d_model=4096、fp16 时
                   一份 [d] 张量 8 KiB，取 16 份 ≈ 128 KiB / token。
                   这是16份张量的教学假设，不是实测或通用经验值。
    overhead_rate  教学额外开销 / (权重 + KV + 激活)，不是实测碎片率。
                   本函数按未分块 prefill 计 batch*seq 个活跃 token；
                   逐 token decode 的激活应改为 batch*act_per_token，KV 仍取 batch*seq。
    """
    w = n_params * b_w
    if min(n_params, b_w, n_layers, d_kv, batch, seq, act_per_token, overhead_rate, kv_b) < 0:
        raise ValueError("容量输入不得为负")
    active = batch * seq if active_tokens is None else active_tokens
    if active < 0:
        raise ValueError("活跃token数不得为负")
    kv = kv_cache_bytes(batch * seq, n_layers, d_kv, b=kv_b)
    act = active * act_per_token
    frag = (w + kv + act) * overhead_rate
    return dict(weights=w / GIB, kv=kv / GIB, act=act / GIB, frag=frag / GIB,
                total=(w + kv + act + frag) / GIB)


def part1():
    print("=" * 80)
    print("一、显存账本：一张 假设 78 GiB 可用预算，能塞多少条并发请求")
    print("=" * 80)
    # Llama-2-7B 的配置：32 层、32 个 KV head、d_head=128 → d_kv = 4096
    N_PARAMS, N_LAYERS, D_KV = 7e9, 32, 4096
    SEQ = 4096
    per_token = kv_cache_bytes(1, N_LAYERS, D_KV)
    print(f"  模型：7B，fp16 权重 = {N_PARAMS * 2 / GIB:.1f} GiB，"
          f"{N_LAYERS} 层，d_kv = {D_KV}")
    print(f"  KV cache 单价：{per_token / 1024:.0f} KiB / token "
          f"（一条 {SEQ} 长的序列 = {per_token * SEQ / GIB:.2f} GiB）")
    print()
    hdr = (f"{'batch':>6s}{'权重':>9s}{'KV cache':>10s}{'激活':>9s}"
           f"{'额外开销':>9s}{'合计':>9s}{'78GiB预算':>10s}")
    print(hdr)
    print("-" * len(hdr))
    for batch in (1, 4, 8, 16, 24, 32):
        # 朴素预分配：按最大长度全预留，教学假设：以权重+KV+激活总和的 30% 估计额外开销，不是实测碎片比例
        naive = ledger(N_PARAMS, 2, N_LAYERS, D_KV, batch, SEQ,
                       act_per_token=131072, overhead_rate=0.30)
        ok = "装得下" if naive["total"] < 78 else "OOM"
        print(f"{batch:>6d}{naive['weights']:>8.1f}G{naive['kv']:>9.2f}G"
              f"{naive['act']:>8.2f}G{naive['frag']:>8.2f}G"
              f"{naive['total']:>8.2f}G{ok:>10s}")

    # 换成低开销假设（教学假设，非 PagedAttention 实测）：额外开销率降到 4%
    print("\n  同一张卡，把额外开销率从 30% 降到 4%（低开销假设）：")
    print(f"{'batch':>6s}{'朴素合计':>11s}{'低开销假设':>11s}{'多出来的并发':>16s}")
    for batch in (8, 16, 24, 32):
        naive = ledger(N_PARAMS, 2, N_LAYERS, D_KV, batch, SEQ, 131072, 0.30)
        low_overhead = ledger(N_PARAMS, 2, N_LAYERS, D_KV, batch, SEQ, 131072, 0.04)
        extra = ""
        if naive["total"] > 78 >= low_overhead["total"]:
            extra = "从 OOM 变装得下"
        print(f"{batch:>6d}{naive['total']:>10.2f}G{low_overhead['total']:>10.2f}G"
              f"{extra:>16s}")
    print("\n  读法：权重那一项是常数，batch 再大也不变；KV cache 才是随并发")
    print("        线性增长的那一项，batch 16 时它已经比权重还大。")
    print("        「显存够放权重就能跑」这句话漏掉了后面三项。")


# 用 roofline_model 里同款口径：下界 = max(F/P, D/beta)。
# P_PEAK / BETA / I_STAR 已在文件顶部从标定快照读出，这里不再覆盖，
# 否则快照刷新后正文引用的数字会和实际跑出来的对不上。


def batch_sweep(repeats: int = 15, d: int = 1024):
    """固定一份「权重」，扫 batch，返回每一档的实测延迟/吞吐/算术强度。"""
    rng = np.random.default_rng(0)
    W = rng.standard_normal((d, d), dtype=np.float32)   # 默认4 MiB，large模式64 MiB的权重
    W_bytes = W.nbytes
    FP32 = 4

    def run(B):
        x = rng.standard_normal((B, d), dtype=np.float32)
        y = np.empty((B, d), dtype=np.float32)
        np.matmul(x, W, out=y)                            # 预热
        samples = []
        for _ in range(repeats):
            t = time.perf_counter()
            np.matmul(x, W, out=y)
            samples.append(time.perf_counter() - t)
        return min(samples), samples

    rows = []
    for B in (1, 2, 4, 8, 16, 32, 64, 128, 256):
        F = 2.0 * B * d * d
        D = W_bytes + 2 * B * d * FP32
        I = F / D
        dt, samples = run(B)
        rows.append(dict(B=B, F=F, D=D, I=I, lat=dt, thr=B / dt,
                         bound="算力" if I >= I_STAR else "带宽",
                         t_pred=max(F / P_PEAK, D / BETA),
                         eff=max(F / P_PEAK, D / BETA) / dt, matrix_side=d,
                         median_seconds=statistics.median(samples), samples_seconds=samples))
    return rows, W_bytes


def part2(d=1024):
    """batch 扫描实测：延迟、吞吐、算术强度，以及拐点在哪。"""
    print("\n" + "=" * 80)
    print("二、batch 扫描实测：吞吐什么时候不再涨")
    print("=" * 80)
    rows, W_bytes = batch_sweep(d=d)
    (Path(__file__).resolve().parent / "batch_results.json").write_text(
        json.dumps(dict(rows=rows, weight_bytes=W_bytes,
                        peak=dict(peak_flops=P_PEAK, peak_bw=BETA), matrix_side=d), indent=2), encoding="utf-8")
    print(f"  固定「权重」W 形状 [{d}, {d}]，fp32 = {W_bytes / 2 ** 20:.0f} MiB；"
          f"batch B 就是一次喂进去的 token 数")
    print(f"  经验参考（来自 machine_probe 的标定快照）："
          f"P = {P_PEAK / 1e9:.0f} GFLOP/s，beta = {BETA / 1e9:.1f} GB/s，"
          f"I* = {I_STAR:.1f}")
    print()
    hdr = (f"{'B':>6s}{'F (GFLOP)':>12s}{'D (MB)':>10s}{'I':>9s}{'受限':>8s}"
           f"{'延迟 ms':>10s}{'吞吐 K/s':>11s}{'估计 ms':>10s}{'达成率':>9s}")
    print(hdr)
    print("-" * len(hdr))

    prev_bound = None
    for r in rows:
        print(f"{r['B']:>6d}{r['F'] / 1e9:>12.3f}{r['D'] / 1e6:>10.2f}"
              f"{r['I']:>9.2f}{r['bound']:>8s}{r['lat'] * 1e3:>10.3f}"
              f"{r['thr'] / 1e3:>9.1f}K{r['t_pred'] * 1e3:>10.3f}"
              f"{r['eff'] * 100:>8.0f}%")
        if prev_bound == "带宽" and r["bound"] == "算力":
            print(f"         ↑ 拐点：B 从 {r['B'] // 2} 到 {r['B']} 之间"
                  f"越过 ridge point {I_STAR:.1f}")
        prev_bound = r["bound"]

    # 只标记延迟变化；不从总计时猜测库实现路径或实际硬件瓶颈。
    for r0, r1 in zip(rows, rows[1:]):
        if r1["B"] == 2 * r0["B"] and r1["lat"] > r0["lat"] * 1.5:
            print(f"         ! 反常：B={r0['B']} 只要 {r0['lat'] * 1e3:.2f} ms，"
                  f"B={r1['B']} 却要 {r1['lat'] * 1e3:.2f} ms")

    base = rows[0]
    top = rows[-1]
    print(f"\n  延迟：B=1 时 {base['lat'] * 1e3:.3f} ms，B={top['B']} 时 "
          f"{top['lat'] * 1e3:.3f} ms（涨 {top['lat'] / base['lat']:.1f} 倍）")
    print(f"  吞吐：B=1 时 {base['thr'] / 1e3:.1f} K/s，B={top['B']} 时 "
          f"{top['thr'] / 1e3:.1f} K/s（涨 {top['thr'] / base['thr']:.1f} 倍）")
    print(f"  单样本成本：B={top['B']} 时把 {W_bytes / 2 ** 20:.0f} MiB 权重的逻辑读取摊薄到 {top['B']} 个样本，"
          f"每个样本只摊 {W_bytes / top['B'] / 2 ** 20:.2f} MiB")
    print("  → 增大 batch 可摊薄权重访问；延迟是否平坦、吞吐能增加多少仍需实测。")
    print("  → 上面标 ! 的行是 roofline 看不见的东西：同样的公式、更大的 batch，"
          "可能涉及内核选择、调度或计时波动，单凭本表不能确诊。")


if __name__ == "__main__":
    parser = argparse.ArgumentParser()
    parser.add_argument("--large", action="store_true", help="batch权重恢复4096x4096")
    args = parser.parse_args()
    part1()
    part2(d=4096 if args.large else 1024)

make_figures.py

#!/usr/bin/env python3
# -*- coding: utf-8 -*-
"""生成「性能建模与 Profiling」一文的四张解释图。

图里的计时优先读取已保存的实测快照，避免重绘时图文使用不同测量：
  * roofline.png     峰值与落点来自 machine_probe.calibrate() / probe()
  * batch_scaling.png 来自 memory_ledger.batch_sweep()
  * memory_ledger.png 来自 memory_ledger.ledger()
  * opt_gain.png      来自 roofline_model.optimize_headroom()

只依赖 numpy + matplotlib，直接 `python make_figures.py` 即可运行，约 40 秒。
改了另外三个脚本，这里要重跑，避免图与正文数字对不上。
"""

import json
import sys
from pathlib import Path

import matplotlib.pyplot as plt
import numpy as np

HERE = Path(__file__).resolve().parent
sys.path.insert(0, str(HERE))

import machine_probe as MP          # noqa: E402
import memory_ledger as ML          # noqa: E402
import roofline_model as RM         # noqa: E402

OUT = HERE.parent / "figures"
try:
    # exist_ok=True 是必须的：目录已存在时 pathlib 会抛 FileExistsError，
    # 少数沙箱环境连 exist_ok=True 的 mkdir 也一并拦，这里再兜一层。
    OUT.mkdir(exist_ok=True)
except PermissionError:
    if not OUT.is_dir():
        raise

plt.rcParams.update({
    "font.sans-serif": ["Microsoft YaHei", "SimHei", "PingFang SC", "DejaVu Sans"],
    "axes.unicode_minus": False,
    "figure.dpi": 160,
    "savefig.dpi": 160,
})

C_MEM = "#e05263"      # 带宽受限：红
C_CMP = "#3f7fbf"      # 算力受限：蓝
C_ACC = "#2f9e6f"      # 好结果：绿
C_GREY = "#94a3b8"


# ── 图 1：roofline 曲线 + 实测落点 ────────────────────────────────
def fig_roofline(peak, rows):
    P = peak["peak_flops"] / 1e9     # GFLOP/s
    beta = peak["peak_bw"] / 1e9     # GB/s
    I_star = P / beta                # 因为两个都除过 1e9，比值不变

    I = np.logspace(-2, 4, 400)
    perf = np.minimum(P, beta * I)

    fig, ax = plt.subplots(figsize=(8.4, 5.4))
    ax.loglog(I, perf, color="k", lw=2.2)
    ax.axvline(I_star, color=C_GREY, ls="--", lw=1.4)
    ax.text(I_star * 1.15, 3, f"ridge point I* = {I_star:.0f}\nFLOP/Byte",
            color="#475569", fontsize=9, va="bottom")
    ax.text(0.012, 25, f"GEMM经验参考 P = {P:.0f} GFLOP/s", fontsize=9,
            color="#475569")
    ax.text(0.012, P * 3, "斜线 = add经验参考，beta = "
            f"{beta:.0f} GB/s", fontsize=9, color="#475569")

    # 落点：用实测时间反推实际性能
    short = {
        "逐元素 add（1 遍）": "逐元素 add",
        "add+relu 两遍（预分配）": "add+relu 两遍",
        "add+relu 写成一行（有中间数组）": "add+relu 一行写法",
        "LayerNorm [8192,4096] 预分配": "LayerNorm",
        "attention 朴素 [N=2048,D=128]": "朴素 attention",
        "GEMM 512x4096x4096": "GEMM M=512",
        "GEMM 2048x4096x4096": "GEMM M=2048",
        "GEMM 4096x4096x4096": "GEMM M=4096",
    }
    offsets = {                      # 手工调过：右边缘和重叠的标签让位
        "GEMM M=4096": (-10, 10),
        "GEMM M=2048": (10, -4),
        "GEMM M=512": (12, -14),
        "朴素 attention": (7, -3),
    }
    # 左下角四个点挤在一起，用箭头把标签拉到右边的空地上
    arrows = {
        "逐元素 add": (0.42, 9.5),
        "LayerNorm": (0.42, 5.6),
        "add+relu 两遍": (0.42, 3.1),
        "add+relu 一行写法": (0.42, 1.75),
    }
    for r in rows:
        name = short.get(r["name"], r["name"])
        if r["name"].startswith("GEMM "):
            name = "GEMM M=" + r["name"].split()[1].split("x")[0]
        elif r["name"].startswith("LayerNorm"):
            name = "LayerNorm"
        elif r["name"].startswith("attention"):
            name = "朴素 attention"
        y = r["gflops"]
        ax.scatter([r["I"]], [y], s=52,
                   color=C_MEM if r["bound"] == "带宽" else C_CMP,
                   zorder=5, edgecolor="white", linewidth=0.8)
        if name.startswith("GEMM M="):
            m = int(name.split("=")[1])
            target = {128: (55, P * 1.8), 512: (280, P * 3.3), 1024: (900, P * 1.8)}.get(m)
            if target:
                ax.annotate(name, (r["I"], y), xytext=target, fontsize=8.5, color="#334155",
                            arrowprops=dict(arrowstyle="-", color=C_GREY, lw=0.9))
                continue
        if name in arrows:
            tx, ty = arrows[name]
            ax.annotate(name, (r["I"], y), xytext=(tx, ty),
                        fontsize=8.5, color="#334155",
                        arrowprops=dict(arrowstyle="-", color=C_GREY, lw=0.9),
                        va="center")
            continue
        dx, dy = offsets.get(name, (7, -3))
        ha = "right" if dx < 0 else "left"
        ax.annotate(name, (r["I"], y), textcoords="offset points",
                    xytext=(dx, dy), fontsize=8.5, color="#334155", ha=ha)

    ax.set_xlabel("算术强度 I = F / D  (FLOP/Byte)")
    ax.set_ylabel("教学操作计数 / 实测时间  (Gop/s)")
    ax.set_title("图 1：逻辑流量与经验参考 —— 模型位置不能单独确诊瓶颈",
                 fontsize=11)
    ax.set_xlim(0.01, 5000)
    ax.set_ylim(0.3, max(600, P * 6))
    ax.grid(alpha=0.25, which="both", ls=":")
    handles = [plt.Line2D([], [], marker="o", ls="", color=C_MEM,
                          label="模型分类：I < I*"),
               plt.Line2D([], [], marker="o", ls="", color=C_CMP,
                          label="模型分类：I >= I*")]
    ax.legend(handles=handles, loc="lower right", fontsize=8.5, framealpha=0.9)
    fig.tight_layout()
    fig.savefig(OUT / "roofline.png")
    plt.close(fig)


# ── 图 3：batch 扫描的延迟与吞吐 ──────────────────────────────────
def fig_batch(rows):
    B = [r["B"] for r in rows]
    lat = [r["lat"] * 1e3 for r in rows]
    thr = [r["thr"] / 1e3 for r in rows]

    fig, ax1 = plt.subplots(figsize=(8.4, 5.0))
    ax1.plot(B, lat, "o-", color=C_CMP, lw=2, label="延迟（左轴）")
    ax1.set_xscale("log", base=2)
    ax1.set_xlabel("batch B（一次喂进去的 token 数）")
    ax1.set_ylabel("延迟 (ms)", color=C_CMP)
    ax1.tick_params(axis="y", labelcolor=C_CMP)

    ax2 = ax1.twinx()
    ax2.plot(B, thr, "s--", color=C_ACC, lw=2, label="吞吐（右轴）")
    ax2.set_ylabel("吞吐 (K token/s)", color=C_ACC)
    ax2.tick_params(axis="y", labelcolor=C_ACC)

    # 拐点：I 越过 ridge point 的地方
    cross = next((r for r in rows if r["bound"] == "算力"), None)
    if cross:
        ax1.axvline(cross["B"], color=C_GREY, ls=":", lw=1.5)
        ax1.text(cross["B"] * 1.05, max(lat) * 0.92,
                 f"越过 ridge point\nB ≈ {cross['B']}", fontsize=9,
                 color="#475569")

    # 库的反常：延迟不随 batch 单调
    b8 = next((r["lat"] for r in rows if r["B"] == 8), None)
    spike = next((r for r in rows if r["B"] in (2, 4) and
                  b8 is not None and r["lat"] > 1.5 * b8), None)
    if spike:
        ax1.annotate(f"B={spike['B']} 延迟为 B=8 的 {spike['lat']/b8:.1f} 倍\n（原因需 profile）",
                     (spike["B"], spike["lat"] * 1e3),
                     textcoords="offset points", xytext=(14, -6),
                     fontsize=8.5, color=C_MEM)

    ax1.set_title("图 3：batch 扫描 —— 实测延迟、吞吐与 roofline 模型交界",
                  fontsize=11)
    ax1.grid(alpha=0.25, ls=":")
    lines1, lab1 = ax1.get_legend_handles_labels()
    lines2, lab2 = ax2.get_legend_handles_labels()
    ax1.legend(lines1 + lines2, lab1 + lab2, loc="upper left", fontsize=9)
    fig.tight_layout()
    fig.savefig(OUT / "batch_scaling.png")
    plt.close(fig)


# ── 图 4：显存账本 ────────────────────────────────────────────────
def fig_ledger():
    batches = [1, 4, 8, 16, 24, 32]
    naive = [ML.ledger(7e9, 2, 32, 4096, b, 4096, 131072, 0.30) for b in batches]
    low_overhead = [ML.ledger(7e9, 2, 32, 4096, b, 4096, 131072, 0.04) for b in batches]

    fig, (ax, ax2) = plt.subplots(1, 2, figsize=(11.2, 4.8),
                                  gridspec_kw={"width_ratios": [1.35, 1]})
    x = np.arange(len(batches))
    keys = [("weights", "权重", "#3f7fbf"), ("kv", "KV cache", "#e05263"),
            ("act", "激活", "#e8a33d"), ("frag", "额外开销", "#94a3b8")]
    bottom = np.zeros(len(batches))
    for k, label, color in keys:
        vals = np.array([d[k] for d in naive])
        ax.bar(x, vals, bottom=bottom, label=label, color=color, width=0.62,
               edgecolor="white", linewidth=0.6)
        bottom += vals
    ax.axhline(78, color="k", ls="--", lw=1.3)
    ax.text(len(batches) - 0.4, 79, "教学假设：78 GiB 可用预算", fontsize=8.5,
            ha="right", color="#334155", bbox=dict(facecolor="white", alpha=0.85, edgecolor="none", pad=1))
    for i, d in enumerate(naive):
        if d["total"] > 78:
            ax.text(i, d["total"] + 2, "OOM", ha="center", fontsize=9,
                    color=C_MEM, fontweight="bold")
    ax.set_xticks(x)
    ax.set_xticklabels(batches)
    ax.set_xlabel("并发序列数 batch")
    ax.set_ylabel("显存 (GiB)")
    ax.set_title("图 4a：未分块 prefill 教学账本（额外开销率 30%）", fontsize=10.5)
    ax.legend(fontsize=8.5, ncol=2)
    ax.grid(axis="y", alpha=0.25, ls=":")

    w_naive = [d["total"] for d in naive]
    w_low_overhead = [d["total"] for d in low_overhead]
    ax2.bar(x - 0.2, w_naive, width=0.4, label="额外开销率30%", color="#e05263")
    ax2.bar(x + 0.2, w_low_overhead, width=0.4, label="低开销假设", color="#2f9e6f")
    ax2.axhline(78, color="k", ls="--", lw=1.3)
    ax2.set_xticks(x)
    ax2.set_xticklabels(batches)
    ax2.set_xlabel("并发序列数 batch")
    ax2.set_ylabel("合计显存 (GiB)")
    ax2.set_title("图 4b：只把额外开销率从 30% 降到 4%", fontsize=10.5)
    ax2.legend(fontsize=8.5)
    ax2.grid(axis="y", alpha=0.25, ls=":")

    fig.suptitle("图 4：显存账本的四项 —— 权重是常数，KV cache 随并发线性增长",
                 fontsize=11)
    fig.tight_layout()
    fig.savefig(OUT / "memory_ledger.png")
    plt.close(fig)


# ── 图 2：砍算力 vs 砍带宽，各有多少钱 ────────────────────────────
def fig_opt_gain():
    a100 = RM.SPECS["A100-40GB SXM (bf16)"]
    ratio = np.logspace(-2, 1.2, 300)
    sp_flops, sp_bw = [], []
    for r in ratio:
        # 造一个算术强度恰好是 r × I* 的算子：固定 D，F 由 r 决定
        D = 1e8
        F = r * (a100["peak_flops"] / a100["peak_bw"]) * D
        s_f, s_b = RM.optimize_headroom(F, D, a100["peak_flops"], a100["peak_bw"])
        sp_flops.append(s_f)
        sp_bw.append(s_b)

    fig, ax = plt.subplots(figsize=(8.4, 4.8))
    ax.semilogx(ratio, sp_flops, color=C_CMP, lw=2.2,
                label="算力翻 2 倍能拿到的加速")
    ax.semilogx(ratio, sp_bw, color=C_MEM, lw=2.2,
                label="带宽翻 2 倍能拿到的加速")
    ax.axvline(1.0, color=C_GREY, ls="--", lw=1.4)
    ax.text(1.05, 1.02, "I = I*：分界线", fontsize=9, color="#475569")
    ax.fill_between(ratio, 0.98, 2.02, where=np.array(ratio) < 1,
                    color=C_MEM, alpha=0.07)
    ax.fill_between(ratio, 0.98, 2.02, where=np.array(ratio) >= 1,
                    color=C_CMP, alpha=0.07)
    ax.text(0.05, 1.9, "带宽受限区：\n换更快的算力单元 = 0 收益",
            fontsize=9, color=C_MEM)
    ax.text(6, 1.9, "算力受限区：\n加带宽 = 0 收益", fontsize=9, color=C_CMP)
    ax.set_xlabel("算术强度 / ridge point   (I / I*)")
    ax.set_ylabel("教学模型时间估计比值")
    ax.set_ylim(0.95, 2.1)
    ax.set_title("图 2：只改变一个资源的教学模型 —— 实际收益需验证",
                 fontsize=11)
    ax.grid(alpha=0.25, ls=":")
    ax.legend(fontsize=9, loc="center right")
    fig.tight_layout()
    fig.savefig(OUT / "opt_gain.png")
    plt.close(fig)


def main():
    # --only <图名>：只重画指定一张（roofline / batch / ledger / gain），
    # 避免为了改一张图的标签把所有实测算子重跑一遍、数字跟正文引用分叉。
    only = None
    if "--only" in sys.argv:
        only = sys.argv[sys.argv.index("--only") + 1]

    # 优先读 machine_probe.py 存的标定快照，保证图上数字与正文引用同源
    if MP.SNAPSHOT.exists():
        snap = json.loads(MP.SNAPSHOT.read_text(encoding="utf-8"))
        peak = snap["peak"]
        print(f"读取标定快照（{snap['timestamp']}，{snap['note']}）：")
    else:
        print("没找到标定快照，现场标定一遍…")
        peak = MP.calibrate(verbose=False)
        MP.SNAPSHOT.write_text(json.dumps(
            dict(peak=peak, rows=MP.probe(peak, verbose=False),
                 note="fresh", timestamp="")))
    print(f"  P = {peak['peak_flops'] / 1e9:.0f} GFLOP/s, "
          f"beta = {peak['peak_bw'] / 1e9:.1f} GB/s, "
          f"I* = {peak['peak_flops'] / peak['peak_bw']:.1f}")
    if only in (None, "roofline"):
        rows = snap.get("rows") if MP.SNAPSHOT.exists() and "snap" in locals() else None
        if not rows:
            rows = MP.probe(peak, verbose=False)
        fig_roofline(peak, rows)
    if only in (None, "batch"):
        batch_snap = HERE / "batch_results.json"
        if batch_snap.exists():
            sweeps = json.loads(batch_snap.read_text(encoding="utf-8"))["rows"]
        else:
            sweeps, weight_bytes = ML.batch_sweep()
            batch_snap.write_text(json.dumps(dict(rows=sweeps, weight_bytes=weight_bytes, peak=peak), indent=2))
        fig_batch(sweeps)
    if only in (None, "ledger"):
        fig_ledger()
    if only in (None, "gain"):
        fig_opt_gain()
    if only and only not in ("roofline", "batch", "ledger", "gain"):
        raise ValueError("unknown figure: " + only)
    print(f"\n图已写入 {OUT}")


if __name__ == "__main__":
    main()
0
版权属于： 人工智能炼丹君
本文链接： https://jefxiong.cn/index.php/archives/aigc-fundamentals-performanceprofiling.html
作品采用： 《 署名-非商业性使用-相同方式共享 4.0 国际 (CC BY-NC-SA 4.0) 》许可协议授权

评论 (0)

取消
粤ICP备2021042327号
