AIGC 基本功|DiT：用 Transformer 替掉 UNet-DiT
AIGC 基本功|DiT：用 Transformer 替掉 UNet-DiT
所属方向：生成范式 ｜ 难度：进阶 ｜ 前置知识：DDPM 的训练目标与采样流程（ddpm）、潜空间扩散（latent_diffusion）、自注意力（attention_basics）
关键词：DiT、Diffusion Transformer、adaLN-Zero、patchify、Gflops 缩放、条件注入
01. 为什么需要它
读者先掌握 DDPM 的加噪与噪声预测目标、潜空间压缩和多头注意力即可。本文把 $z_t$ 记作加噪后的 VAE 潜变量；$T$ 是空间 token 数，时间步用 $t$，二者不要混淆。LayerNorm 对每个 token 的特征维归一化，后文给出其条件调制。MAC 是乘加次数；一次乘加常按 2 FLOPs 折算，既不是耗时也不是吞吐。
先给三组数字。论文结果来自 DiT 原文 Table 4：256×256 ImageNet、400K 训练步、batch 256、EMA 权重、无 CFG、50K 样本 FID、250 步 DDPM、ft-MSE VAE 解码器；不包含 VAE 的参数和前向成本。本文没有重训该 ImageNet 实验。文中 NumPy toy 与解析账本另有完整可运行脚本。
第一组：参数量相差约 4 倍的两个模型，FID 几乎相同；第三个大模型却差得多。 DiT-S/2 用 33M 参数、6.06 Gflops 得到 FID 68.40，DiT-B/4 用 130M、5.56 Gflops 得到 68.38；DiT-L/8 用 459M、5.01 Gflops 得到 118.87。三者的预算只是接近，并非严格相等。图 1 虚线连接的是这三种配置，第三点并未与前两点重合。它说明参数量不足以预测这些配置的质量；更小 patch 可以让小模型增加 token 计算，得到有竞争力的结果。三个点同时改变宽度、深度和 patch，不能单独证明“买 token 永远优于买宽度”。UNet 也能调整通道、层数或下采样设计，DiT 的优势在于用统一 block 更方便地组织这些缩放实验。
第二组：DiT-XL/2 的主要矩阵 MAC 中，注意力两次矩阵乘约占 3.57%。 对 $T=256,d=1152$，qkv、输出投影和 MLP 合计是 $12Td^2$，注意力分数与加权是 $2T^2d$。线性项占这两类主项的约 96.43%；若以包含调制、输入和输出等简化项的 118.646 G 账本为分母，则分别约 96.21% 与 3.56%。不要混用分母。两类主项相等时 $T=6d$，即 XL 的 6912。这个算式解释运算量分配；实际瓶颈仍受访存、kernel 和硬件影响，注意力的二次存储也不能从 MAC 比例中排除。论文在指定配置网格和训练预算中观察到更多 Gflops 与更低 FID 的相关性，不是对任意任务的单调保证。
第三组：同样 118.6 Gflops，只换条件注入方式，FID 从 25.21 掉到 19.47。 论文 Table 4 中四种 block 的 400K 步对照是同一个 DiT-XL/2 骨架：in-context 35.24、cross-attention 26.14、vanilla adaLN 25.21、adaLN-Zero 19.47。其中 vanilla adaLN 与 adaLN-Zero 的 Gflops 只差 0.08，差别包括新增残差门控与零初始化，不能把整个增益归因于初始化一个因素。这组 5.74 分差距对应门控与初始化等结构选择的联合比较，不能视为只改一个初始化变量的因果效应。下文逐行说明其前向和梯度路径。

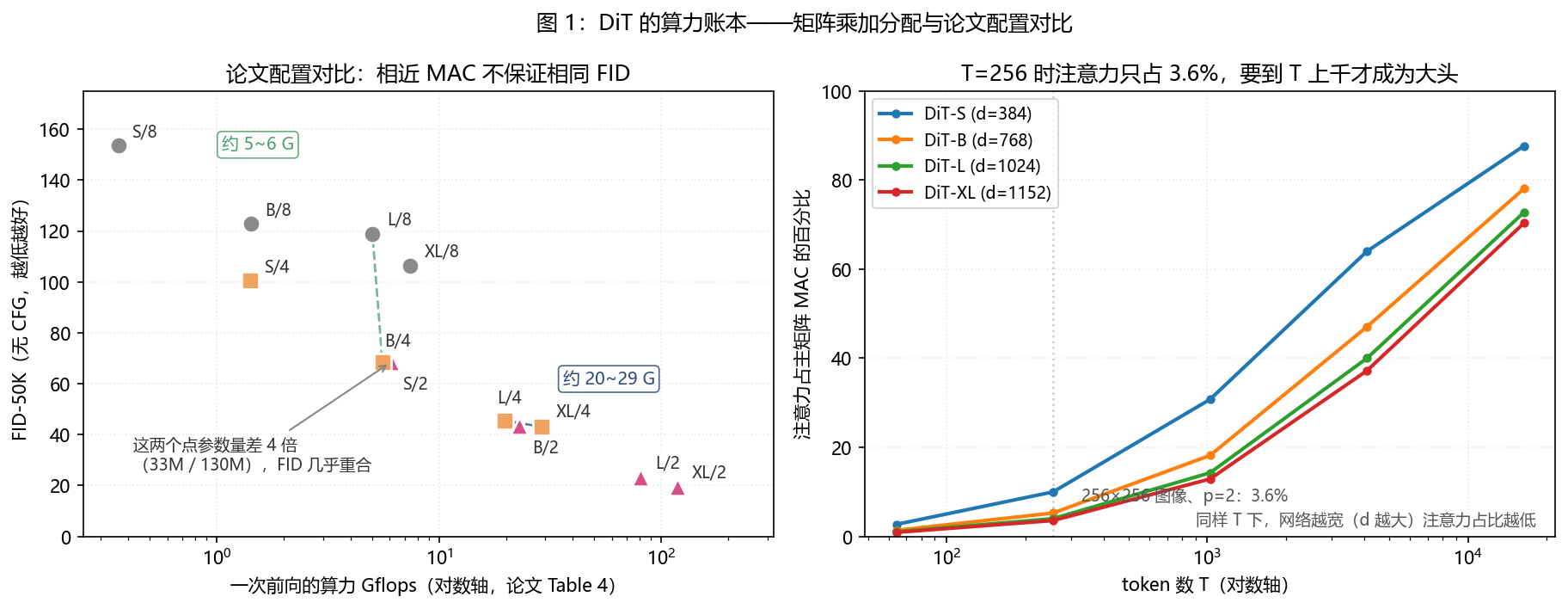

这张图要看什么：左图使用论文 Table 4 的预算和 FID，虚线只是连接预算接近的配置。S/2 与 B/4 的 FID 接近，L/8 明显更高，不能读成三者等高。右图只比较注意力矩阵 MAC 与主干线性 MAC，竖线为 T=256；随 token 增加，二次项逐渐变得重要。
所以这篇文章回答三个问题：DiT 的算力账本是怎么记的、adaLN-Zero 的「恒等初始化」在数学上意味着什么、以及它换来的到底是什么。
02. 最小可用理解
三句话讲完：
-
把潜变量切成 patch 序列，再接条件化的 ViT 风格骨干。 32×32×4 的潜变量按 p=2 切成 (32/2)²=256 个 token，每个 token 原始 16 维，线性嵌入到 d 维，加固定的 2D sin-cos 位置编码，过 N 个 block，最后一层线性投回 p²×2C 维（原始
learn_sigma=True，同时输出噪声与方差参数）再拼回空间形状。patch size p 是 DiT 沿用 ViT 的缩放旋钮：p 减半，token 数翻四倍，主干线性 MAC 翻四倍、注意力矩阵 MAC 翻十六倍；总预算还含每样本固定项，参数量近似不变。 -
条件（时间步 + 类别）不进序列，而是变成每个 block 的 LayerNorm 参数。 具体做法是调制：先算出 $c = t_{\text{emb}} + y_{\text{emb}}$，再用一个 $\text{SiLU} \to \text{Linear}(d, 6d)$ 把它变成 6 段 d 维向量，分别是注意力分支与 MLP 分支的 $(\beta_1, \gamma_1, \alpha_1)$ 与 $(\beta_2, \gamma_2, \alpha_2)$。前两个做 shift/scale，第三个是残差门控：$x \leftarrow x + \alpha \odot f(\cdot)$。
-
Zero 指的是整个调制层零初始化，于是每个 block 在初始化时是恒等函数。 关键点在 DiT 的 modulate 写法：它是 $x(1 + \gamma_{\text{out}}) + \beta_{\text{out}}$ 而不是 $x\gamma_{\text{out}} + \beta_{\text{out}}$。调制层输出全零时，$\gamma_{out}=0$（有效缩放为 $1+\gamma_{out}=1$）、$\beta = 0$、$\alpha = 0$，三件事同时成立，整个 block 变成 $x \mapsto x$。实测：28 层叠完之后 $\|x_{28} - x_0\|_\infty = 0$（图 2 左）。
代价也很清楚：门关着的时候，block 内部除门控之外的参数梯度精确为零——在独立 block 接非零上游梯度时，门控可能先获得梯度；完整 DiT 的输出头也为零，第一步首先更新输出头。
03. 数学推导
3.1 patchify：从空间表示到 token 序列
记潜变量 $z \in \mathbb{R}^{I \times I \times C}$（256×256 图像过 VAE 后是 $I=32, C=4$）。patchify 把每个 $p \times p \times C$ 的方块摊平成一个 $p^2C$ 维向量，共
$$T = (I/p)^2$$
个，再用一个线性层 $\mathbb{R}^{p^2C} \to \mathbb{R}^d$ 嵌入。实测的形状（附录 dit_flops.py）：
输入潜变量 z: (2, 32, 32, 4)
p=8: patchify -> (2, 16, 256) T=16, 每 token 256 维
p=4: patchify -> (2, 64, 64) T=64, 每 token 64 维
p=2: patchify -> (2, 256, 16) T=256, 每 token 16 维$T$ 之外的一切（$d$、block 数、头数）都与 $p$ 无关，所以在其余配置固定时，$p$ 主要改变 token 运算量，但输入和输出投影的参数也随之改变：$p$ 从 8 减到 2，DiT-S 的 Gflops 从 0.36 涨到 6.06（17 倍），论文取整均为 33M，并非每个参数完全相同。
3.2 算力账本：主导项是 $O(Td^2)$
数一个 block 的主要矩阵乘加次数（MAC，一次 $ab+c$ 记 1）。这一口径能近似解释论文的 Gflops；论文没有给出足以完全复现所有逐元素算子的统一 profiler 定义，本文不声称逐 FLOP 完全一致。
| 部件 | 每个 token 的 MAC | 说明 |
|---|---|---|
| qkv 投影 | $3d^2$ | $d \to 3d$ |
| 注意力分数 $QK^\top$ | $Td$ | 每个 token 对 T 个位置各做 d 次乘加 |
| 注意力加权 $AV$ | $Td$ | 同上 |
| 输出投影 | $d^2$ | $d \to d$ |
| MLP（$d \to 4d \to d$） | $8d^2$ | 两层各 $4d^2$ |
| adaLN 调制 | $6d^2$ / 样本 + $3d$ / token | 每个样本只算一次；3d 是简化的逐元素计数，未穷尽两分支全部操作 |
忽略调制与逐元素项，一个 block 的算力是
$$\mathrm{MAC}_{\text{block}} \approx T(12d^2 + 2Td)$$
其中 $12d^2=3d^2+d^2+8d^2$。仅乘 $N=28,T=256,d=1152$ 的两类主项得到 118.380 G MAC；再加每层 $6d^2$ 的条件投影、输入/输出和时间嵌入以及简化逐元素项，脚本得到 118.646194176 G，论文报告 118.64 G。两者很接近，但不是同一个精确计数。LayerNorm、softmax、SiLU/GELU 的实际算子成本与偏置操作未完整计入。一次乘加按 2 FLOPs 折算时，主矩阵项可约乘二，不能把所有逐元素项也机械当成两次运算。
参数账本则可以精确核对：原始源码的两个 block LayerNorm 和最终 LayerNorm 均无仿射参数；类别表含 1000 个类别与 1 个 null 行；输出头含 $2C$ 通道。因此每块可训练参数为 $18d^2+15d$，XL/2 的可训练参数共 674,834,720，冻结位置编码另有 294,912 个数；将冻结参数也算入模型 Parameter，总数是 675,129,632。下面表格的“本篇参数量”统一取可训练参数。12 种配置均已用固定官方 DiT 类在 PyTorch meta 设备上逐参数数目核对，不执行这些大模型的前向或训练。
这张对账表本身就是文章的一半结论，值得整张贴出来：
| 模型 | N / d / T | 本篇 GMAC | 论文 Gflops | 可训练 M | 论文 FID |
|---|---|---|---|---|---|
| DiT-S/8 | 12 / 384 / 16 | 0.358 | 0.36 | 33.142 | 153.60 |
| DiT-S/4 | 12 / 384 / 64 | 1.413 | 1.41 | 32.920 | 100.41 |
| DiT-S/2 | 12 / 384 / 256 | 6.059 | 6.06 | 32.865 | 68.40 |
| DiT-B/8 | 12 / 768 / 16 | 1.418 | 1.42 | 130.869 | 122.74 |
| DiT-B/4 | 12 / 768 / 64 | 5.567 | 5.56 | 130.426 | 68.38 |
| DiT-B/2 | 12 / 768 / 256 | 23.012 | 23.01 | 130.316 | 43.47 |
| DiT-L/8 | 24 / 1024 / 16 | 5.013 | 5.01 | 458.578 | 118.87 |
| DiT-L/4 | 24 / 1024 / 64 | 19.700 | 19.70 | 457.988 | 45.64 |
| DiT-L/2 | 24 / 1024 / 256 | 80.716 | 80.71 | 457.841 | 23.33 |
| DiT-XL/8 | 28 / 1152 / 16 | 7.394 | 7.39 | 675.665 | 106.41 |
| DiT-XL/4 | 28 / 1152 / 64 | 29.050 | 29.05 | 675.001 | 43.01 |
| DiT-XL/2 | 28 / 1152 / 256 | 118.646 | 118.64 | 674.835 | 19.47 |
横着读这张表，三个旋钮的作用各不相同：
- 深度 N：固定 d、T 时，block 的参数和 MAC 随 N 线性增加。表中 L/2 与 B/2 也同时改变 d 和头数，不能把两者的 FID 差单独归因于加深。
- 宽度 d：固定 N、T 时，主干线性参数与 MAC 近似按 d² 增加，注意力矩阵项按 d 增加。表中 XL/4 与 S/4 还同时改变 N，不能视为纯宽度消融。
- 减小 patch（p: 8→2）：算力涨 4 倍一档（线性项按 T 涨），总参数量近似不变（patch 投影和输出头会随 p 改变）；S/8 → S/2 贵 17 倍算力，FID 从 153.60 到 68.40。
值得注意的是「同样算力下单块算力都是 12d² 主导」这件事在表里也看得出来：DiT-S/2 与 DiT-B/4 的算力（6.06 / 5.56 G）落在同一档，说明一个 12 层 384 宽、切到 p=2 的小模型，和 12 层 768 宽、切到 p=4 的大模型，在算力上是可以互换的；两者的 FID 也确实只差 0.02。这条「算力等价」的直觉，是后面理解缩放实验的前提。
注意力占比是两种项的比值：
$$\frac{2Td}{12d^2 + 2Td} = \frac{2T}{12d + 2T}$$
代入 $T=256, d=1152$ 得 3.57%。令两者相等解出临界点 $T = 6d$：固定 T 时，d 越大，注意力矩阵 MAC 在这两类主项中的占比越小；这不判定实际延迟或显存占比。图 1 右图画的是各档模型在 $T$ 从 64 到 16384 上扫过的这条曲线。
3.3 adaLN：把条件变成 LayerNorm 的参数
标准 LayerNorm 之后接仿射变换：
$$h = \gamma \odot \mathrm{LN}(x) + \beta$$
其中 $\mathrm{LN}$ 对最后一维做归一化（DiT 里 elementwise_affine=False，仿射参数不是 LN 自带的）。 具体对一个 d 维 token，均值 $\mu=d^{-1}\sum_jx_j$，方差 $v=d^{-1}\sum_j(x_j-\mu)^2$，使用总体方差而非无偏样本方差：
$$\mathrm{LN}(x)_j=\frac{x_j-\mu}{\sqrt{v+\epsilon_{LN}}},\qquad \epsilon_{LN}=10^{-6}$$
其中稳定常数防止零方差时除零；它与扩散噪声 $\varepsilon$ 是两个不同量。adaLN 的做法是把 $\gamma, \beta$ 变成条件的函数：
$$(\beta_1, \gamma_1, \alpha_1, \beta_2, \gamma_2, \alpha_2) = \mathrm{Linear}_{d \to 6d}\big(\mathrm{SiLU}(c)\big), \qquad c = t_{\text{emb}} + y_{\text{emb}}$$
DiT 源码里的 modulate 是这样写的：
$$\mathrm{modulate}(x, \beta, \gamma) = x \odot (1 + \gamma) + \beta$$
用 $1+\gamma$ 时，调制层输出 $\gamma=0$ 对应有效缩放为 1，$\beta=0$ 对应不平移。注意“调制输出”与“有效缩放”是两个量，不能把同一个 $\gamma$ 同时写成 0 与 1。没有这项偏移未必数学上完全无法学习，但会改变初始特征与梯度路径。
3.4 门控与恒等初始化
DiT block 的两条残差分支都带门：
$$x' = x + \alpha_1 \odot \mathrm{Attn}\big(\mathrm{modulate}(\mathrm{LN}_1(x), \beta_1, \gamma_1)\big)$$
$$x'' = x' + \alpha_2 \odot \mathrm{MLP}\big(\mathrm{modulate}(\mathrm{LN}_2(x'), \beta_2, \gamma_2)\big)$$
调制层零初始化时 $\beta=0$、$\gamma=0$（有效缩放 $1+\gamma=1$）、$\alpha=0$。只要两个门控为零且分支输出有限，block 就是恒等映射，即使 shift/scale 非零也成立。把整层调制器置零进一步让分支内部从不平移、单位缩放开始，但这不是恒等的必要条件。
实测（附录 adaln_zero.py，DiT-XL 宽度 d=1152、T=256、16 头；随机 float64 教学 block，不是预训练模型）：
adaln_zero 单块 |out - x| 最大值 = 0.000e+00
叠 28 层后 |out - x| 最大值 = 0.000e+00
adaln 单块 |out - x| 最大值 = 2.985e+00
单块相对扰动 std(out-x)/std(x) = 0.6105
叠 28 层后残差流漂移 std(x_28 - x_0) = 4.3497对照组 vanilla adaLN（无门控且调制层非零初始化）：单块就给残差流叠上 std 为 0.61 的随机扰动，28 层随机游走之后漂移达到 4.35——该 seed 下输出相对输入有较大扰动；漂移标准差不能证明输入信息已经丢失。零初始化这一侧，漂移严格是 0，连浮点误差都没有。图 2 左图画的就是这两条曲线。

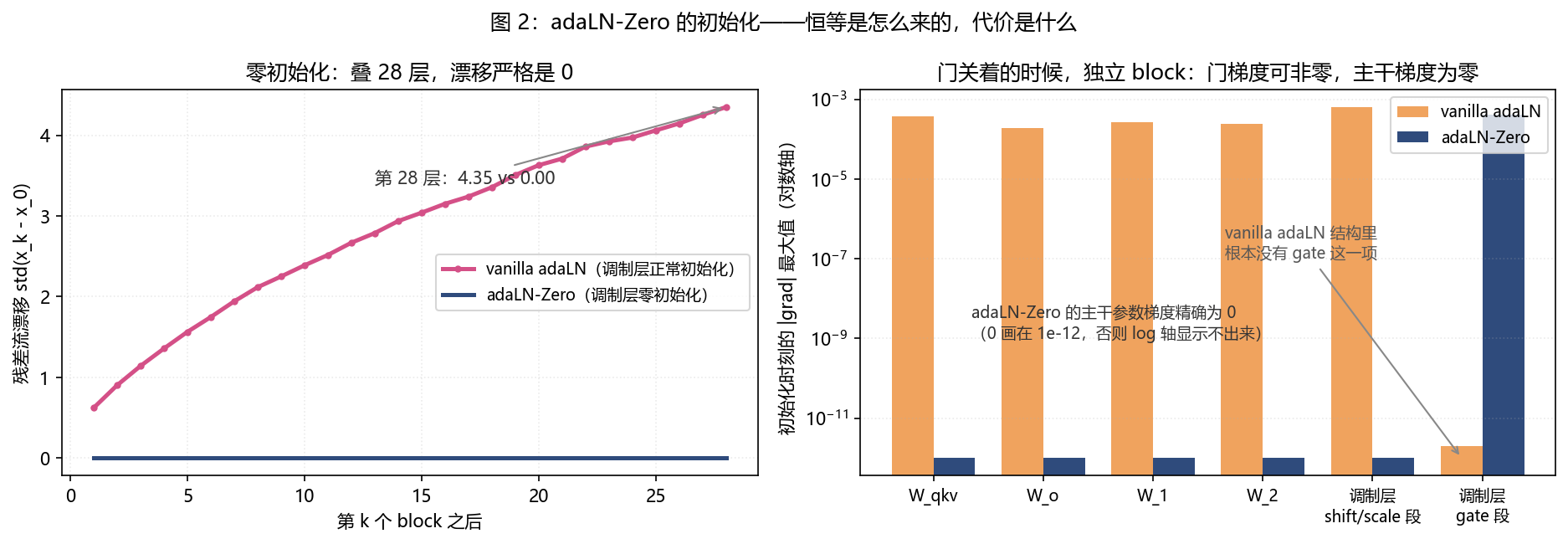

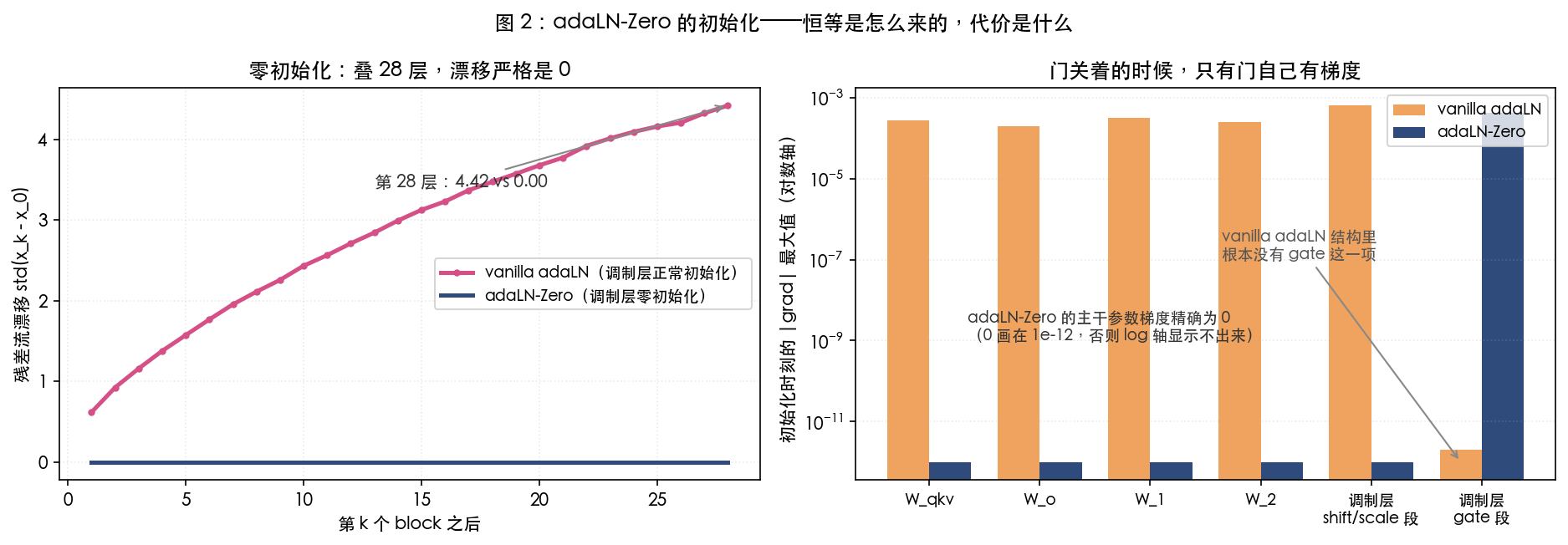

这张图要看什么：左图比较相同深度宽度的两种 block；差别包含门控及调制初始化——蓝线恒等于 0，粉线一路爬到 4.35。右图是初始化那一刻各部件的梯度大小（对数轴）：蓝柱的主干部分趴在底部，真实值就是精确的 0（画在 1e-12 只是为了让 log 轴显示得出），只有最后一组「调制层 gate 段」立起来；粉柱则所有部件都有梯度。注意最右一组的对比是不对称的：vanilla adaLN 结构里压根没有 gate 这一项，所以那条柱子是空的——零初始化不只是「让某些梯度变成 0」，它同时给网络装上了一组原本不存在的门。
3.5 初始化那一刻，谁拿到了梯度
先看单条残差分支 $y=x+\alpha\odot f(h;\theta_f)$，其中 $h=(1+\gamma)\odot\mathrm{LN}(x)+\beta$。对每个样本 b，三个调制向量均为 d 维，并广播到所有 token；$g=\partial L/\partial y$ 与 x 同形状。令 $J_f$ 是 f 对其输入的完整雅可比，$J_{\theta_f}$ 是对分支参数的雅可比，链式法则给出：
$$\frac{\partial L}{\partial\alpha_{bj}}=\sum_{t=1}^{T}g_{btj}f(h)_{btj}$$
$$r=J_f(h)^\top(\alpha\odot g),\qquad \frac{\partial L}{\partial\theta_f}=J_{\theta_f}^\top(\alpha\odot g)$$
$$\frac{\partial L}{\partial\beta_{bj}}=\sum_t r_{btj},\qquad \frac{\partial L}{\partial\gamma_{bj}}=\sum_t r_{btj}\mathrm{LN}(x)_{btj}$$
这里 $\alpha\odot g$ 隐含 token 广播，雅可比转置乘向量是完整矩阵运算，不能把它写成没有收缩指标的逐元素乘积。于是有限分支值且 gate=0 时，分支参数、shift 和 scale 的梯度为零；gate 的梯度可以非零，但若上游 g 为零或求和抵消，它也可能为零。共享调制线性层的权重和偏置还须对样本 b 累加。残差输入 x 的梯度仍可通过恒等路径传播，并不是整个 block 的所有梯度都为零。
下面独立 block 的线性损失实际为 mean(out*w)，w 是固定随机数组，均值归一化已包含在 g 中：
adaLN-Zero: W_qkv=0.000000e+00, W_o=0.000000e+00, W_1=0.000000e+00, W_2=0.000000e+00
调制层各段: shift_msa=0.000000e+00, scale_msa=0.000000e+00, gate_msa=6.521017e-05, shift_mlp=0.000000e+00, scale_mlp=0.000000e+00, gate_mlp=4.136085e-04
vanilla adaLN: W_qkv=3.751596e-04, W_o=1.960228e-04, W_1=2.736421e-04, W_2=2.435175e-04
调制层各段: shift_msa=6.434247e-04, scale_msa=7.563427e-05, shift_mlp=3.578871e-04, scale_mlp=3.251636e-04完整 DiT 还将最终输出线性层置零。写成 $o=W_{out}h+b_{out}$，首次反传的上游为 $W_{out}^\top\partial L/\partial o=0$，所以更早的 block gates 暂时也没有损失梯度。固定官方小模型的真实 CPU 实验（输入 2×4×8×8、输出 2×8×8×8、两块 d=32、SGD 学习率 0.1）得到：
step 0: 输出 max=0；输出头 grad max=0.0414984；首块调制/注意力 grad=0/0
step 1: 首块调制 grad max=9.09985e-5；注意力 grad=0
step 2: 首块注意力 grad max=1.65495e-9这是一个具体更新过程的验证，不是保证任意优化器和数据都按固定步数打开门。权重衰减、显式正则或其他损失会另添更新路径。
零输出头的初始 MSE 等于当前这批样本噪声平方的平均值，不保证恰为总体期望 1；learned-variance 的完整训练损失还含另一项，不能只报噪声 MSE 就称完整训练 loss。NumPy 小模型的实跑见下一段：
当前批 mean(eps²)=1.0083085178；零头 MSE=1.0083085178；输出 max=0.0
随机打开输出头后 MSE=3.1357716071；输出 max=4.9549603.6 四种条件注入：先在自己的玩具任务上排一遍序
论文那组数字（DiT-XL/2、400K 步、ImageNet）在本机复现不了——没有 ImageNet，也没有 TPU。但同一个问题可以搬到跑得完的 toy 上：8 个朝向的二维条纹、潜变量 8×8×2、patch p=2 得到 $T=16$、$d=64$、6 层，各方案使用相同宽度、深度、训练样本流、优化器、学习率计划与步数，每种跑 3 个 seed。结构、参数量、初始化规则及随机数消费顺序不同，不能称为只改初始化的配对消融。脚本就是附录里的 cond_ablation.py。
结果以最终代码真实重跑，训练统计是最后 200 步各 batch MSE 的均值；“±”是 3 次结果的总体标准差（ddof=0），只作描述性统计。另在每次训练结束后，用新噪声和新时间采样的 256 个样本计算评估 MSE；8 类条纹模板仍与训练相同，不是新语义类别的泛化评估。
| 方案 | 参数量 | 训练 MSE 均值 ± std | 新加噪评估 MSE 均值 ± std |
|---|---|---|---|
| adaLN-Zero | 464,328 | 0.031844 ± 0.002636 | 0.022255 ± 0.003168 |
| vanilla adaLN | 414,408 | 0.073483 ± 0.001623 | 0.068328 ± 0.000756 |
| in-context | 307,912 | 0.073493 ± 0.002453 | 0.064545 ± 0.003234 |
| cross-attention | 408,520 | 0.071401 ± 0.001369 | 0.067276 ± 0.006353 |
三个 seed 各自的最后200步训练 MSE：
- adaLN-Zero：0.028939 / 0.035319 / 0.031276
- vanilla adaLN：0.075761 / 0.072582 / 0.072105
- in-context：0.071173 / 0.076887 / 0.072419
- cross-attention：0.070053 / 0.073279 / 0.070870

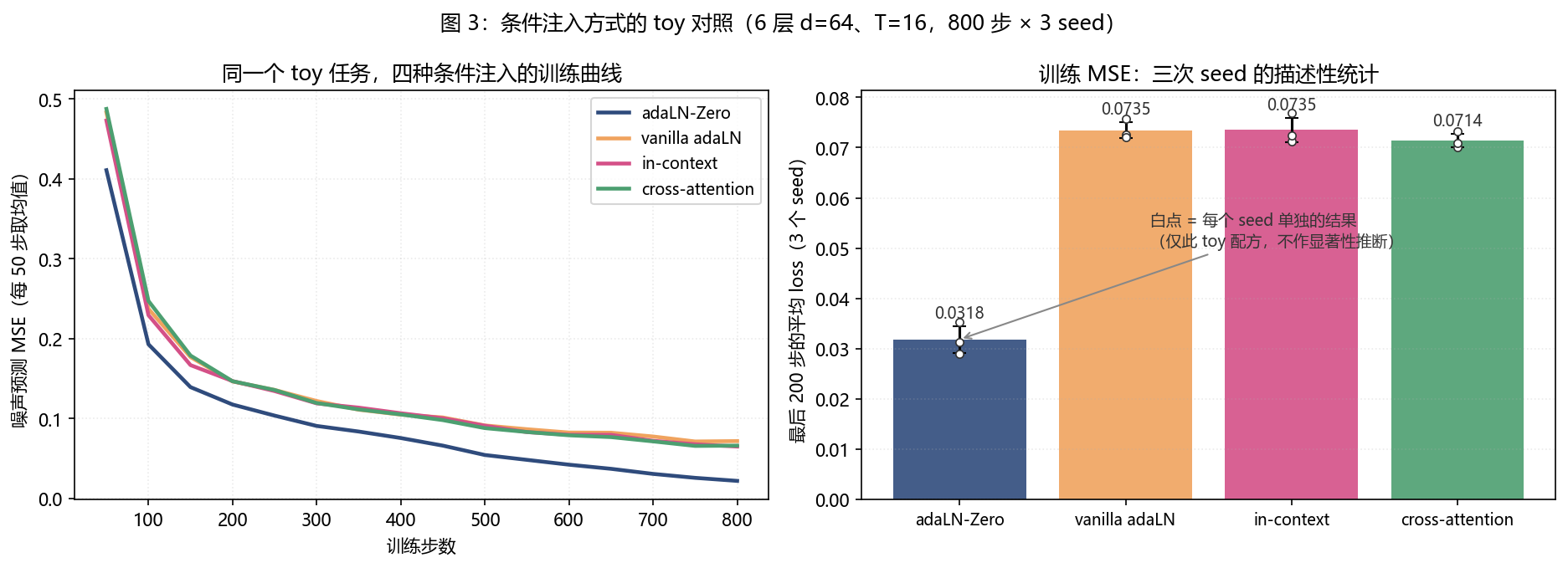

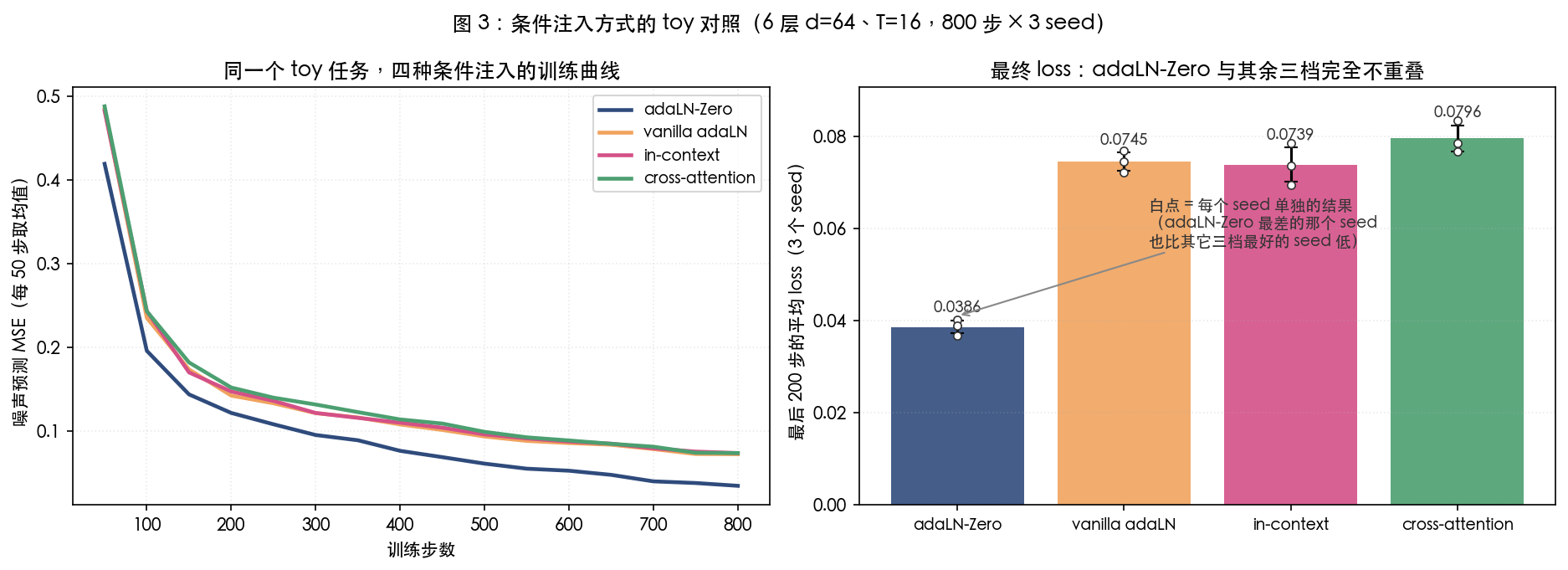

这张图要看什么：左图仅画 seed=0 的训练曲线，右图画三个 seed 的最终训练 MSE 和离散点。曲线及数值均来自本轮完整档缓存；完整参数与代码哈希绑定在缓存元数据中，修改代码或 batch/depth/seed 后不会沿用旧结果。
在这一次完整重跑中，按平均训练 MSE 从低到高依次为：adaLN-Zero、cross-attention、vanilla adaLN、in-context。这是此教学结构、8 个固定条纹模板和三个训练 seed 的结果，不是对所有条件注入方法的排序定理。新加噪评估值不必等于最后 200 步训练均值：两者既使用不同噪声，也对应不同阶段的参数。
这个实验保留了自注意力、条件注入与噪声预测的机制，但不含 VAE、learned variance、CFG 或图像 FID。评估只检查同一组条纹模板下新的加噪样本；三 seed 的区间或排序不能证明不存在随机波动，也不能解释 ImageNet 上其他方案的排序为何不同。in-context 多两个 token 的成本、条件交互的难度都可能随任务变化；本文没有用这个实验分别识别这些原因。vanilla adaLN 与 adaLN-Zero 的每层参数差为 2d²+2d，d=64、6 层时差 49,920，来自多出的两个调制门段；这个参数差可以精确解释，质量差不能据此单因归因。
3.7 四种方案到底差在哪（回到论文的数字）
论文比较了四种把条件塞进 Transformer 的办法，它们的差别全部集中在「条件从哪里进入 block」这一件事上：
| 方案 | 条件怎么进去 | 代价 |
|---|---|---|
| in-context | 把 $t_{\text{emb}}, y_{\text{emb}}$ 当成两个额外 token 加入序列（本教学实现拼在末尾），走的还是同一套 self-attention | 序列变长，token 数从 $T$ 变 $T+2$；每个 block 都要为这两个 token 做一次全量 attention |
| cross-attention | 主干只放图像 token，另加一层交叉注意力，条件 token 当 key/value | 多一套 $d \to d$ 的注意力参数，算力上涨最多 |
| vanilla adaLN | 条件不进序列，变成 LayerNorm 的 shift/scale（$\gamma, \beta$），没有门 | 每层另加约 4d² 的条件投影参数，MAC 只对每样本算一次；无额外 gate |
| adaLN-Zero | 同上，再多两个门 $\alpha_1, \alpha_2$，并把整个调制层零初始化 | 每层比 vanilla adaLN 多 $2d^2+2d$ 的调制参数（含偏置） |

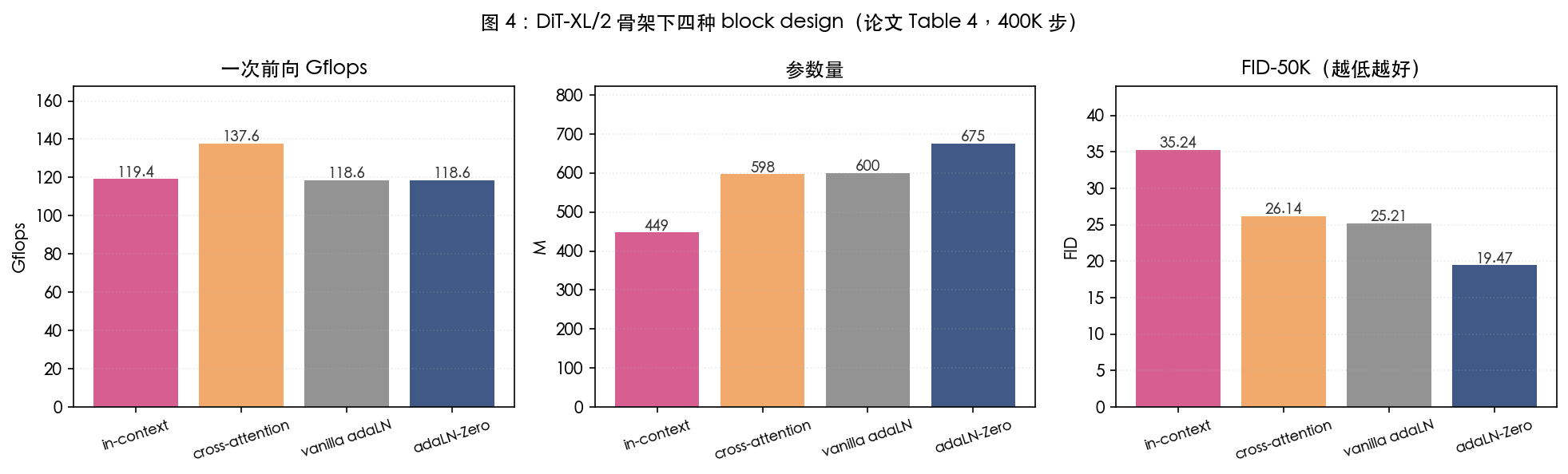

这张图要看什么：三根柱子分别是算力、参数量、FID，四组从左到右对应上表的四种方案。先看中间那张参数量图：in-context 参数最少（449M，因为它没有额外的注意力参数，只是把序列变长），cross-attention 为约 598M 总参数，不能把它与另一方案的 600M 相加，adaLN-Zero 是 675M，比 vanilla adaLN 多了 75M——近似差来自每块新增的 $2d^2+2d$ 个调制参数。再看右边那张 FID 图：参数最少的 in-context 质量最差（35.24），参数最多的 adaLN-Zero 质量最好（19.47）。最后看左边的算力：四种方案的算力其实都挤在 118～138 G 这个窄区间里（in-context 因为序列长了一点反而是 119.37，cross-attention 因为多一套注意力到 137.62），这约 16 分的差距出现在相近但并不完全相同的前向预算下，表明这个训练设置对条件结构选择敏感；它不把算力、参数量与初始化的因果贡献完全拆开。
一个容易看漏的对照：vanilla adaLN 与 adaLN-Zero 的算力只差 0.08 G（118.56 vs 118.64），参数量差 75M，FID 差 5.74 分。门取常数 1 时可包含无门控的行为，但条件相关门控也增加了函数自由度；该对照同时改变参数与初始化，不能证明函数类完全相同，更不能把 5.74 分全部归因为优化路径。
04. 代码实现
完整脚本在文末附录，这里放三段核心代码与它们的真实输出。
4.1 patchify 与它的逆
def patchify(z, p):
"""z: [B, I, I, C] -> [B, (I/p)^2, p*p*C]"""
B, I, _, C = z.shape
g = I // p
z = z.reshape(B, g, p, g, p, C)
z = z.transpose(0, 1, 3, 2, 4, 5) # [B, g, g, p, p, C]
return z.reshape(B, g * g, p * p * C)跑一遍（batch=2、32×32×4）：p=8 -> (2, 16, 256)、p=4 -> (2, 64, 64)、p=2 -> (2, 256, 16)，逆变换的最大误差 0.00e+00。
4.2 一个 DiT block
def modulate(h, shift, scale):
"""DiT 源码的 modulate: x * (1 + scale) + shift"""
sh = tg.reshape(shift, (shift.v.shape[0], 1, -1))
sc = tg.reshape(scale, (scale.v.shape[0], 1, -1))
return tg.add(tg.add(h, tg.mul(h, sc)), sh)
class DiTBlock:
def __call__(self, x, c, store, ctx=None):
B, T, d = x.v.shape
sh_a, sc_a, gate_a, sh_m, sc_m, gate_m = tg.chunk_last(
self.w_mod(tg.silu(c), store), 6)
h = self._modulate(tg.layernorm(x), sh_a, sc_a)
a = mh_self_attention(h, self.n_heads, self.w_qkv, self.w_o, store)
x = tg.add(x, tg.mul(tg.reshape(gate_a, (B, 1, d)), a))
h2 = self._modulate(tg.layernorm(x), sh_m, sc_m)
u = self.w_2(tg.gelu_tanh(self.w_1(h2, store)), store)
return tg.add(x, tg.mul(tg.reshape(gate_m, (B, 1, d)), u))逐项对一下变量名与 03 节的符号：sh_a/sc_a/gate_a 就是 $(\beta_1, \gamma_1, \alpha_1)$，w_mod 是那个 $\text{Linear}(d, 6d)$，注意它前面接的是 silu 而不是别的激活。w_mod 在 mode="adaln_zero" 时用 zero=True 初始化——weight 和 bias 全是 0，另外 vanilla adaLN 调制四段且没有残差门控；两者并非只差初始化。
4.3 账本对账与非平凡反向检查
dit_flops.py 的真实输出中，XL/2 的可训练参数为：
patch 嵌入 19,584
时间嵌入 1,624,320
类别嵌入（含 null） 1,153,152
28 × 23,905,152 669,344,256
FinalLayer（含方差输出） 2,693,408
合计 674,834,720
冻结位置编码另计 294,912近似主矩阵账本中，逐 token 线性项是 114.152177664 G，注意力两次乘法为 4.227858432 G，完整简化账本 118.646194176 G。所有 12 个配置与论文 Gflops 的偏差小于 1%，但这只是计数模型接近论文，不是测出了相同 GPU 延迟。参数数目则与官方类的真实注册参数精确相等。
手写自动微分不能在零输出头下检验主干：那样主干梯度全为零，错误的反向也可能“通过”。本次修正 gradcheck_report，在中心差分前把输出头设为非零，真正让 LayerNorm、注意力、MLP 和条件路径接到梯度。另把同一套 NumPy block 权重复制给固定官方 DiTBlock 与 timm Attention/Mlp，打开非零调制，比较输出、输入/条件及全部五组线性层的权重和偏置梯度；float64 的最大误差见第 09 节。官方完整小模型还验证了第 3.5 节的分阶段梯度路径。
05. 工业级实现对照
对照官方 固定提交的 models.py，提交为 ed81ce2（完整提交链接可点开核查）。本文实际执行原始 AST 类与方法，依赖选用 timm v0.6.12 的原始 Attention/Mlp/PatchEmbed；官方 environment.yml 并未固定 timm 版本。两项简单辅助函数提供等价的 tuple 转换和断言，未改写这些类的数学实现。使用 PyTorch 2.10 CPU，未声称复现原 JAX/TPU 训练或 GPU 性能。
modulate 就是那个 $1+\gamma$。 源码原样：
def modulate(x, shift, scale):
return x * (1 + scale.unsqueeze(1)) + shift.unsqueeze(1)每个 block 内用一层 SiLU + Linear，一次算 6 段再 chunk；不同 block 的调制器不共享权重。 不是给六个分支各配一个线性层：
self.adaLN_modulation = nn.Sequential(nn.SiLU(), nn.Linear(hidden_size, 6 * hidden_size, bias=True))
# 上面这个 Sequential 的输出一次是 6d 维，再切成六段
shift_msa, scale_msa, gate_msa, shift_mlp, scale_mlp, gate_mlp = self.adaLN_modulation(c).chunk(6, dim=1)初始化分三步，顺序不能乱。 先 xavier_uniform_ 初始化所有 Linear，再把每个 block 的调制层整体置零，最后把 FinalLayer 的调制层和输出线性层置零：
self.apply(_basic_init) # 1. 全模型 xavier_uniform
for block in self.blocks: # 2. 每个 block 的 adaLN 调制层归零
nn.init.constant_(block.adaLN_modulation[-1].weight, 0)
nn.init.constant_(block.adaLN_modulation[-1].bias, 0)
nn.init.constant_(self.final_layer.adaLN_modulation[-1].weight, 0) # 3. 输出层归零
nn.init.constant_(self.final_layer.adaLN_modulation[-1].bias, 0)
nn.init.constant_(self.final_layer.linear.weight, 0)
nn.init.constant_(self.final_layer.linear.bias, 0)注意第 2 步是整层置零，不是只置零 gate 那两段——这就是 3.4 节说的「一次拿到 $\gamma=0$（有效缩放为 1）、$\beta=0, \alpha=0$ 三件事」。
与最小实现的差异，以及为什么：
| 差异 | 源码里的做法 | 为什么 |
|---|---|---|
| 位置编码 | 2D sin-cos，requires_grad=False 冻结 |
沿用 MAE 风格；冻结的是位置 Parameter，仍占存储，不能由此推得所有任务质量或外推优势 |
| 时间步编码 | 256 维正弦 → Linear → SiLU → Linear | 原始 DiT 采用该频率嵌入，不是所有扩散模型的唯一选择；toy 使用归一化时间且 t_freq=32 |
| 类别嵌入 | nn.Embedding(1000 + 1, d)，多一个位置 |
多出来的那一行是 CFG 的 null token，token_drop 把标签换成它 |
| 输出通道 | learn_sigma=True 时输出 $2 \times 4 = 8$ 通道 |
一半预测噪声、一半预测方差（可学习的 $\Sigma_\theta$），采样时用后者做各时间步的方差 |
| CFG 的作用范围 | forward_with_cfg 只把引导作用在前 3 个通道 |
该固定代码注释说明这是为了精确复现做的选择，常规做法是引导所有噪声预测通道，而不是把学习方差通道也一起外推；这是复现 DiT 数值时最容易踩的坑之一 |
| 激活函数 | nn.GELU(approximate="tanh") |
固定代码采用此近似；本文不以它推出跨硬件速度或 FID 不变的保证 |
还有一个容易被忽略的点：unpatchify 用的是 torch.einsum('nhwpqc->nchpwq', x)，不是简单的 reshape。它要把 token 里的 $p \times p \times C$ 重新摆回空间位置，通道维要提到最前面。
整条前向的调用顺序（DiT.forward）值得记住，因为后面拆视频版 DiT 时这几步会变成瓶颈点：
x = self.x_embedder(x) + self.pos_embed # 1. patchify + 位置
t = self.t_embedder(t) # 2. 时间步 → 256 → d
y = self.y_embedder(y, self.training) # 3. 类别 → d（training 时才做 label dropout）
c = t + y # 4. 两个条件相加，不是拼接
for block in self.blocks: x = block(x, c) # 5. N 个 block，条件从 c 进来
x = self.final_layer(x, c) # 6. 也是调制出来的 shift/scale
x = self.unpatchify(x) # 7. 回到空间形状第 4 步相加后 c 仍为 d 维，每个 block 的调制参数沿 token 广播；这是条件注入的形式约束，不是对含位置编码和注意力的整个网络表达能力给出绝对上界。
分类器无关引导（CFG）是在 forward 外面拼的。 forward_with_cfg 复制输入 batch 的前半份为两份，但不会替调用者改标签。调用者需传入偶数 batch、成对一致的时间步，以及前半条件标签、后半 null 标签，最后再合成：
half = x[: len(x) // 2]
combined = torch.cat([half, half], dim=0) # 前半、后半的条件由调用者传入的 y 决定
model_out = self.forward(combined, t, y)
eps, rest = model_out[:, :3], model_out[:, 3:]
cond_eps, uncond_eps = torch.split(eps, len(eps) // 2, dim=0)
half_eps = uncond_eps + cfg_scale * (cond_eps - uncond_eps)
eps = torch.cat([half_eps, half_eps], dim=0)
return torch.cat([eps, rest], dim=1) # 其余通道原样保留这里有两个复现时必须知道的细节：其一，引导公式用无条件分支做基准（uncond + w·(cond − uncond)），不是把有条件分支当基准；其二，eps, rest 的拆分把引导限制在前 3 个通道，返回时仍拼回其余通道（含方差），该固定代码注释说这是为了精确复现而做的选择，常规做法是引导所有噪声预测通道，而不是把学习方差通道也一起外推。照着论文数值复现时如果忘了这一条，采样协议会改变；本文没有测出这个修改会令 FID 改变多少。
learn_sigma 是输出通道翻倍的原因。 当它为真时 out_channels = 2 * in_channels，网络一半预测噪声 $\varepsilon$、另一半预测 learned-range 的方差插值参数，经同提交扩散代码映射为对数方差。该映射不自动将插值参数裁到 [-1,1]，网络超出该区间时也可能发生外插。采样时前者进 DDPM/DDIM 的更新公式，后者可用于学习方差的 DDPM 更新；DDIM 的随机方差由其调度与 η 决定，通常不使用该头。这也是为什么 DiT 的输出头看起来比「预测噪声」该有的形状大一号。
06. 代价与边界
代价一：$O(T^2)$ 迟早会来找你。 T=256 时注意力只占 3.6%，那是 256×256 图像。512×512 的 DiT-XL/2 有 T=1024，一次前向 524.6 Gflops（是 256 分辨率的 4.4 倍）；再往视频走，时间维一加，token 数轻易上万。长视频常采用序列并行、稀疏/窗口或时空分解等方案，但不是由该公式得出的唯一必选实现。T 远小于 6d 只说明 MAC 主项中线性层更大，不能据此保证注意力不是实际瓶颈。
代价二：adaLN 对所有 token 施加同一个函数。 论文原话：adaLN 是四种方案里唯一「被限制成对所有 token 应用同一个函数」的。$\beta, \gamma, \alpha$ 是 d 维向量，在整个序列上广播，没有空间维度。所以凡是条件本身带空间结构的任务——局部编辑、inpainting 的 mask、逐区域控制——单靠一个广播的全局调制向量不便保留空间对应关系，通常还需空间输入、条件 token 或 cross-attention；不能据此断言整体网络表达不了局部任务。SD3 的 MM-DiT 为图像和文本保留不同权重并做联合注意力；它给出另一种条件交互设计，本文不将其历史动机归因于单一原因。
代价三：patch size 减半，主要 token 算力约四倍起，参数仅小幅变化。 这是好事也是陷阱：在论文所测配置中，小模型 + 小 patch 可获得接近某些大模型的 FID（01 节）；不保证任意模型可互换；坏消息是部署成本还取决于硬件、batch、访存和采样步数；Gflops 是其中一项，论文前向 Gflops 约相差 17 倍，参数取整相同；这不是测得 17 倍延迟，部署时容易误判。
代价四：丢掉了 UNet 的多尺度归纳偏置。 UNet 的下采样-上采样结构天然假设「图像有局部性、有尺度层次」，这个先验在小数据集上是白送的。原始 DiT 用平铺 token 网格和全局注意力，也有 patch 结构和固定位置编码；不能说完全没有空间归纳偏置。论文的结论主要来自 ImageNet 规模；它没有给出这里所说“几万张图”场景的普遍收敛比较，因此小数据集需另做受控验证。
代价五：初始化决定最初的梯度路径。 独立 block 实验验证门控阻断分支梯度；完整模型还需先打开零输出头。不能据此指定“前几步只有门在动”的固定持续时间，或无依据地推荐给调制器更大学习率。
论文中的 ADM 1983 Gflops 与 DiT-XL/2 118.64 Gflops 是像素空间 UNet 与潜空间 Transformer 的跨系统比较，分辨率、表示和训练预算都不同。它说明整套 DiT 系统有竞争力，不能把约 16.7 倍单次前向差全归因于更换骨干，也不包含完整采样步数与 VAE 成本。
07. 经典论文脉络
| 论文 | 原文 | 在本文中的作用 |
|---|---|---|
| ADM | 2105.05233 | UNet 扩散与引导的强基线；跨像素/潜空间预算不能全归因于骨干 |
| LDM | 2112.10752 | 在压缩潜空间训练扩散，为 DiT 的 32×32×4 输入提供表示基础 |
| U-ViT | 2209.12152 | 探索带长跳连的 ViT 扩散骨干，将时间和条件作为 token；整体结构不等于 DiT 的 in-context 变体 |
| DiT | 2212.09748 | 在指定 ImageNet 配置网格研究深度、宽度、patch 和条件注入，adaLN-Zero 在所测对照中较优 |
| PixArt-α | 2310.00426 | 结合文本 cross-attention 与时间调制；文中训练预算比较绑定其数据与训练方案 |
| SD3 | 2403.03206 | 用图文不同权重的 MM-DiT 和 rectified flow，不能等同于只改原始类别嵌入 |
| Latte | 2401.03048 | 探索视频潜空间 Transformer 的四种时空建模设计，不代表所有视频骨干都采用同一结构 |
这条阅读线把潜空间表示、Transformer 骨干、文本交互与时间建模分开理解：ADM/LDM 提供扩散与潜空间背景，U-ViT/DiT 探索骨干，PixArt-α/SD3 研究文本交互，Latte 研究视频。它是按问题组织的阅读顺序，不是所有后继工作的一条单向继承史。可以从固定 DiT 代码确认时间/类别调制与恒等残差这套设计；不能把“后继几乎都沿用零初始化”当成已逐模型验证的事实。
08. 常见误解
误解一：adaLN-Zero 只是把 scale 零初始化。 实现把整个调制线性层置零；调制输出 scale=0，而有效缩放为 1。残差恒等主要由 gate=0 保证，单独关门已经足够。
误解二：注意力 MAC 比例小，就不会成为瓶颈。 XL/2、T=256 的两类主矩阵 MAC 中注意力约占 3.57%，但实际耗时取决于算子效率与访存；显式注意力矩阵存储仍是二次项。长视频的 T 可远大于图像，不能把几百 token 的结论泛化。$T=6d$ 只是两类 MAC 主项相等的点。
误解三：patch size 只影响 token 数，是个「免费的」结构选择。 参数量只是近似不变（DiT-S 三档取整都是 33M），对算力一点也不免费（0.36 → 1.41 → 6.06 G，17 倍）。论文里那句「changing $p$ has no meaningful impact on downstream parameter counts」说的是参数，别顺手读成「没有代价」。
误解四：Gflops、GMAC 和实测速度可以互换。 论文预算数值接近按一次乘加计 1 的主要矩阵账本。若按乘、加各计一次，主矩阵 FLOPs 约是 MAC 的两倍；逐元素函数仍需自己的计数规则。本文明确给出近似项和遗漏，不把接近 118.64 写成逐 FLOP 复现，更不从预算直接推出硬件速度。
误解五：零初始化让整个模型不能训练。 零输出头仍能先收到非零梯度；随后 gate 和主干逐步接到信号。独立 block 的梯度实验不能替代完整 DiT 首次反传的检查。
误解六：DiT 就是「把 UNet 换成 ViT」，拿一个标准 ViT 直接接上就行。 差的不是一点：DiT 没有 [CLS] token、没有分类头、位置编码是冻结的 2D sin-cos（这是原始实现的选择，不能由此保证所有任务中都优于可学习编码）；最关键的是它的 block 不是标准 ViT block——多了一条 adaLN 调制支路和两个门，FinalLayer 也是「调制 + 线性」而不是「LN + 线性」。把 torchvision 里的 ViT 拿来改，能跑起来，但那不是 DiT，也复现不出 19.47 的 FID。
09. 动手验证
附录保留六个完整脚本，其中 dit_core.py、tiny_grad.py 是公共件，另四个是实验入口。只需 NumPy、matplotlib；主体脚本与绘图实跑环境是 Windows、Python 3.11.9、NumPy 2.4.3、matplotlib 3.10.7；官方 CPU 参考使用已有局部运行依赖，确切版本见实跑证据。进程内 OpenBLAS/OMP 各 1 线程。官方参考另用 PyTorch 2.10.0+cpu，不安装系统包，不将 CPU 结果外推为 GPU、TPU 性能。
python dit_flops.py：打印 patchify 与逆变换的真实形状、可训练参数和近似 MAC；预期 XL/2 为 674,834,720 可训练参数、约 118.646 G 简化预算。冻结位置编码另计 294,912，12 配置与官方注册参数精确一致。python adaln_zero.py：真实执行 d=1152、T=256 的单块/28 层前向和独立 block 梯度，恒等误差为 0。非零输出头下中心差分检查实际激活的主干梯度，最大相对误差 1.110e-03（分母下限 1e-8；近零梯度的相对值受消减误差放大）。另以三步长独立检查 702 个参数探点，步长 1e-6 时最大绝对差为 3.217e-10，步长从 1e-4 降低时的误差收敛与独立官方对照支持反向实现；同权重官方 block 的 float64 前向最大差 2.220e-16，输入/条件/所有参数梯度最大差 1.388e-17。python cond_ablation.py：快速档为 150 步、1 seed，只检查这套小实验的训练行为。python cond_ablation.py --full --rerun强制重跑 800 步 × 3 seed × 4 方案；正常--full仅在源码哈希、NumPy、seed、batch、depth 与完整元数据均一致时复用缓存。学习率从 0.003 按0.25**(step/steps)衰减，batch=32，训练时间均匀取 [0.05,0.95]，用余弦加噪。完整档耗时随机器而异，以本机运行证据为准。python make_figures.py：生成四张原图；图 3 使用完整档缓存，若缺失则触发完整训练。图 1/4 的 FID 来自原论文，不是本机测得；图 2/3 的数值是本文实跑。
想验证零 gate 的边界，可在 adaln_zero.py 中分别换随机 c、给 shift/scale 非零值但保持两个 gate=0，有限分支下仍为恒等。反例是分支出现 NaN 或无穷时，浮点的零乘它并不保证有限输出。再把输出头随机打开后做梯度检查，便能避免“全零梯度让错误反向看似正确”的假通过。
10. 延伸阅读
- 往回走：潜空间扩散与 Stable Diffusion 的整体结构（latent_diffusion）、DDPM 的训练目标（ddpm）、自注意力的计算细节（attention_basics）
- 往两侧走：分类器无关引导的代价（cfg）、流匹配与 Rectified Flow——SD3 之后的新一代训练目标（flow_matching）
- 往工程走：DiT 上到长视频后 token 数增长，可结合注意力设计与并行方案处理预算，见序列并行（sequence_parallel）、张量/流水线并行（tensor_pipeline_parallel）、混合精度（mixed_precision）
- 往采样走：同样的骨干，采样步数怎么省，见从 DDIM 到高阶采样器（ddim_samplers）
直接后继：自回归视频生成、跨步缓存复用。本篇不改变这些节点。
附录：完整代码
09 节用到的脚本全文如下（dit_flops.py、adaln_zero.py、cond_ablation.py、dit_core.py、tiny_grad.py、make_figures.py）。复制到本地存成同名文件，按各脚本开头的依赖说明准备环境后即可运行。
dit_flops.py
# -*- coding: utf-8 -*-
"""DiT 账本（一）：patchify 的形状、参数量与 Gflops，逐项对账。
DiT 这篇论文最反直觉的一点是：**它把「模型大小」和「一次前向的算力」拆开了**。
改 patch size p 几乎不动参数量，却能让 Gflops 翻四倍；改 hidden size d
不动 token 数，参数量与逐 token 线性 MAC 都近似按 d² 增长。
这个脚本做三件事：
1. 真的做一次 patchify，打印每一步的形状（不是嘴上说 T=(I/p)^2）；
2. 按 DiT 的实际结构逐项数参数，与论文 Table 4 的 Params(M) 对账；
3. 用同一套结构数 Gflops，与论文 Table 4 的 Flops(G) 对账。
计数说明：主要矩阵乘法按一次乘加记 1 的 MAC 口径；另含简化逐元素项。
该预算接近论文 Gflops，未完整计数 LN/softmax/非线性，不是逐 FLOP 或延迟复现。
"""
import numpy as np
# ─────────────── 论文 Table 1 的四档配置：(深度 N, hidden d, 头数) ───────────────
DIT_CONFIGS = {
"S": (12, 384, 6),
"B": (12, 768, 12),
"L": (24, 1024, 16),
"XL": (28, 1152, 16),
}
# 论文 Table 4 的真实数字，用来对账：(Gflops, 参数量 M, FID-50K 无引导)
PAPER_TABLE4_256 = {
("S", 8): (0.36, 33, 153.60), ("S", 4): (1.41, 33, 100.41), ("S", 2): (6.06, 33, 68.40),
("B", 8): (1.42, 131, 122.74), ("B", 4): (5.56, 130, 68.38), ("B", 2): (23.01, 130, 43.47),
("L", 8): (5.01, 459, 118.87), ("L", 4): (19.70, 458, 45.64), ("L", 2): (80.71, 458, 23.33),
("XL", 8): (7.39, 676, 106.41), ("XL", 4): (29.05, 675, 43.01), ("XL", 2): (118.64, 675, 19.47),
}
# 四种条件注入在 DiT-XL/2 上的对照：论文 Table 4 的四种 block 在 400K 步时的行
PAPER_BLOCK_DESIGN = {
# 名字: (Gflops, Params M, FID)
"in-context": (119.37, 449, 35.24),
"cross-attention": (137.62, 598, 26.14),
"adaLN": (118.56, 600, 25.21),
"adaLN-Zero": (118.64, 675, 19.47),
}
# ─────────────── 1. patchify：真的做一遍 ───────────────
def patchify(z, p):
"""z: [B, I, I, C] -> [B, (I/p)^2, p*p*C]。
把 I×I 切成 (I/p)×(I/p) 个格子，每个格子里的 p*p*C 个数直接摊平成
一个 token 的原始特征。论文里这一步是一个 nn.Linear(p*p*C, d)。
"""
B, I, _, C = z.shape
assert I % p == 0, f"I={I} 必须被 p={p} 整除"
g = I // p
z = z.reshape(B, g, p, g, p, C)
z = z.transpose(0, 1, 3, 2, 4, 5) # [B, g, g, p, p, C]
return z.reshape(B, g * g, p * p * C)
def unpatchify(x, p, I, C):
"""patchify 的逆：[B, T, p*p*C] -> [B, I, I, C]。"""
B = x.shape[0]
g = I // p
x = x.reshape(B, g, g, p, p, C)
x = x.transpose(0, 1, 3, 2, 4, 5) # [B, g, p, g, p, C]
return x.reshape(B, I, I, C)
# ─────────────── 2. 参数账本 ───────────────
def count_params(cfg="XL", p=2, C=4, n_classes=1000, t_freq=256,
I=32, learn_sigma=True, class_dropout=True, include_frozen=False):
"""固定官方 DiT 参数；默认统计可训练参数，冻结位置编码另计。"""
N, d, _ = DIT_CONFIGS[cfg]
out_C = 2 * C if learn_sigma else C
items = {"patch 嵌入": p*p*C*d+d,
"时间嵌入": t_freq*d+d+d*d+d,
"类别嵌入（含 null 行）": (n_classes+int(class_dropout))*d}
# 两个 LN 均 elementwise_affine=False，不含任何可训练 scale/bias。
per_block = 18*d*d + 15*d
items[f"{N} 个 block × {per_block:,}"] = N*per_block
items["FinalLayer（含方差输出）"] = 2*d*d+2*d+d*p*p*out_C+p*p*out_C
if include_frozen:
items["冻结 2D 位置编码"] = (I//p)**2*d
return sum(items.values()), items, per_block
# ─────────────── 3. 近似 MAC 账本（不等同实际 FLOP 或延迟）───────────────
def count_gflops(cfg="XL", p=2, I=32, C=4, t_freq=256, learn_sigma=True):
"""一次前向（batch=1）的主要矩阵 MAC + 简化逐元素计数；非完整 profiler。"""
N, d, _ = DIT_CONFIGS[cfg]
T = (I // p) ** 2
# 每个 block：qkv 3d²、attn 分数 T²d、attn 加权 T²d、out d²、mlp 8d²
# 调制层对整条样本只算一次（6d²），逐 token 的 γ/β/α 逐元素乘加记 3Td
per_block_token = 12 * d * d # 3(qkv) + 1(out) + 8(mlp)
per_block_attn = 2 * T * d # 摊到每个 token 上是 2*T*d
per_block_elem = 3 * d # γ⊙h、+β、α⊙Δ
block_macs = T * (per_block_token + per_block_attn + per_block_elem) + 6 * d * d
patch_macs = T * (p * p * C) * d # patchify 的线性嵌入
final_macs = T * d * (p * p * C * (2 if learn_sigma else 1)) + 2 * d * d
cond_macs = t_freq * d + d * d # t 嵌入 MLP，算一次
total = N * block_macs + patch_macs + final_macs + cond_macs
return total / 1e9, {
"T": T,
"block 内逐 token 线性（12d²）": N * T * per_block_token / 1e9,
"block 内注意力（2T²d）": N * T * per_block_attn / 1e9,
"调制与逐元素（3Td + 6d²）": N * (T * per_block_elem + 6 * d * d) / 1e9,
"patchify + FinalLayer": (patch_macs + final_macs) / 1e9,
"t 嵌入": cond_macs / 1e9,
}
def scaling_ledger():
"""把 12 个模型的解析账本与论文数字并排打印。"""
rows = []
for cfg in ["S", "B", "L", "XL"]:
for p in [8, 4, 2]:
g, _ = count_gflops(cfg, p)
tot, _, _ = count_params(cfg, p)
pg, pm, fid = PAPER_TABLE4_256[(cfg, p)]
rows.append((f"DiT-{cfg}/{p}", DIT_CONFIGS[cfg][0], DIT_CONFIGS[cfg][1],
(32 // p) ** 2, g, pg, tot / 1e6, pm, fid))
return rows
def main():
rng = np.random.default_rng(0)
print("=" * 78)
print("1. patchify 的真实形状（256×256 图像 → 32×32×4 潜变量，batch=2）")
print("=" * 78)
z = rng.standard_normal((2, 32, 32, 4))
print(f" 输入潜变量 z: {z.shape}")
for p in [8, 4, 2]:
x = patchify(z, p)
back = unpatchify(x, p, 32, 4)
ok = np.abs(back - z).max()
print(f" p={p}: patchify -> {x.shape}"
f" （T={(32//p)**2}, 每个 token 原始维度 {p*p*4}）"
f" 逆变换最大误差 {ok:.2e}")
print()
print("=" * 78)
print("2. 参数账本（DiT-XL/2 逐项）")
print("=" * 78)
tot, items, per_block = count_params("XL", 2)
for k, v in items.items():
print(f" {k:<34s} {v:>14,d} ({v/tot*100:5.1f}%)")
print(f" {'合计':<34s} {tot:>14,d} = {tot/1e6:.1f} M"
f" （论文 Table 4: 675 M）")
print()
print("=" * 78)
print("3. Gflops 账本（DiT-XL/2，按 MAC 记）")
print("=" * 78)
g, parts = count_gflops("XL", 2)
for k, v in parts.items():
if k == "T":
print(f" token 数 T {v:>10d}")
else:
print(f" {k:<38s} {v:>10.2f} G ({v/g*100:5.1f}%)")
print(f" {'合计':<38s} {g:>10.2f} G （论文 Table 4: 118.64 G）")
print()
print("=" * 78)
print("4. 12 个模型：解析账本 vs 论文数字")
print("=" * 78)
hdr = f"{'模型':<12s}{'N':>4s}{'d':>6s}{'T':>6s}{'Gflops算':>10s}{'Gflops论文':>11s}{'差':>8s}{'M算':>8s}{'M论文':>7s}{'FID':>8s}"
print(hdr)
for name, N, d, T, g, pg, m, pm, fid in scaling_ledger():
print(f"{name:<12s}{N:>4d}{d:>6d}{T:>6d}{g:>10.2f}{pg:>11.2f}{(g-pg)/pg*100:>7.1f}%"
f"{m:>8.1f}{pm:>7d}{fid:>8.2f}")
print()
print("=" * 78)
print("5. 同算力下：把预算花在 token 上还是花在宽度/深度上？")
print("=" * 78)
print(" 取自论文 Table 4，挑 Gflops 接近的组：")
for tag, keys in [("~5-6 G", [("S", 2), ("B", 4), ("L", 8)]),
("~20-29 G", [("B", 2), ("L", 4), ("XL", 4)]),
("~80-119 G", [("L", 2), ("XL", 2)])]:
print(f" {tag}:")
for k in keys:
pg, pm, fid = PAPER_TABLE4_256[k]
print(f" DiT-{k[0]}/{k[1]}: {pg:6.2f} G {pm:4d} M FID {fid:6.2f}")
if __name__ == "__main__":
main()adaln_zero.py
# -*- coding: utf-8 -*-
"""DiT 账本（二）：adaLN-Zero 的初始化到底做了什么，逐个数出来。
adaLN-Zero 通常被一句话带过——「把每个 block 初始化成恒等函数」。
这句话里有三个可以量出来的事实，本脚本一个一个验：
A. 恒等是真的恒等：out - x 的最大绝对误差是 0.0，不是「很小」。
B. 门控关着的时候，block 里除门控之外的参数梯度**精确为 0**；
连 shift/scale 那两段的梯度也是 0——只有 gate 那两段有梯度。
这是独立 block 接非零上游梯度的实验；完整零输出头模型第一步先更新输出头。
C. 不零初始化会怎样：block 在初始化时给残差流叠上一层随机扰动，
28 层叠下来 std 会漂。零初始化则一层都不漂。
D. 输出层也零初始化：模型第一天的预测是全 0，初始 loss 就是噪声的
二阶矩，可以被事先算出来，而不是一个随机的数。
另有一个 gradcheck，用中心差分核对手写 autograd，正文里报的最大相对误差来自它。
"""
import numpy as np
import tiny_grad as tg
from dit_core import DiTBlock, MicroDiT, COND_MODES
D_BIG = 1152 # DiT-XL 的 hidden size
T_BIG = 256 # 32×32 潜变量、p=2 时的 token 数
DEPTH = 28 # DiT-XL 的深度
def _fresh_block(mode, seed=0, d=D_BIG, n_heads=16):
rng = np.random.default_rng(seed)
return DiTBlock(d, n_heads, rng, mode=mode)
# ─────────────── A + C：恒等性与深度漂移 ───────────────
def identity_and_drift(depth=DEPTH, seed=0, d=D_BIG, T=T_BIG, n_heads=16):
rng = np.random.default_rng(seed)
x0 = rng.standard_normal((1, T, d))
c = rng.standard_normal((1, d))
out = {}
for mode in ("adaln_zero", "adaln"):
x = tg.leaf(x0.copy())
drift = []
for i in range(depth):
blk = _fresh_block(mode, seed=seed + i, d=d, n_heads=n_heads)
x = blk(x, tg.leaf(c), [])
tg.reset()
drift.append(float(np.std(x.v - x0)))
out[mode] = {
"identity_err": float(np.abs(x.v - x0).max()),
"drift": drift,
"std_ratio": [float(np.std(x.v) / np.std(x0))],
}
# 单块的恒等性单独再报一次（28 层叠完还是 0 才说明真的恒等）
blk = _fresh_block("adaln_zero", seed=3, d=d, n_heads=n_heads)
tg.reset()
y = blk(tg.leaf(x0.copy()), tg.leaf(c), [])
out["adaln_zero"]["single_block_err"] = float(np.abs(y.v - x0).max())
blk = _fresh_block("adaln", seed=3, d=d, n_heads=n_heads)
tg.reset()
y = blk(tg.leaf(x0.copy()), tg.leaf(c), [])
out["adaln"]["single_block_err"] = float(np.abs(y.v - x0).max())
out["adaln"]["single_block_rel"] = float(np.std(y.v - x0) / np.std(x0))
tg.reset()
return out
# ─────────────── B：初始化那一刻的梯度结构 ───────────────
def grad_at_init(mode="adaln_zero", seed=0, d=D_BIG, T=T_BIG, n_heads=16):
rng = np.random.default_rng(seed)
x0 = rng.standard_normal((1, T, d))
c = rng.standard_normal((1, d))
w = rng.standard_normal((1, T, d)) # 线性损失 L = mean(out*w)
blk = _fresh_block(mode, seed=seed, d=d, n_heads=n_heads)
store = []
tg.reset()
out = blk(tg.leaf(x0), tg.leaf(c), store, ctx=None)
loss = tg.mean_all(tg.mul(out, tg.leaf(w)))
tg.backward(loss)
names = {
"W_qkv": blk.w_qkv.W, "W_o": blk.w_o.W, "W_1": blk.w_1.W, "W_2": blk.w_2.W,
}
res = {}
for k, arr in names.items():
node = [n for n in store if n.v is arr]
res[k] = float(np.abs(node[0].g).max()) if node else 0.0
# 调制层按 6 段（或 4 段）拆开看：哪几段真的拿到了梯度
mod_node = [n for n in store if n.v is blk.w_mod.W][0]
g = mod_node.g # [d, n_mod*d]
n_mod = 6 if mode == "adaln_zero" else 4
cols = [float(np.abs(g[:, i * d:(i + 1) * d]).max()) for i in range(n_mod)]
res["mod_chunks"] = cols
res["mod_name"] = (["shift_msa", "scale_msa", "gate_msa",
"shift_mlp", "scale_mlp", "gate_mlp"] if n_mod == 6
else ["shift_msa", "scale_msa", "shift_mlp", "scale_mlp"])
tg.reset()
return res
# ─────────────── D：初始 loss 是不是可预测的 ───────────────
def init_loss(mode="adaln_zero", seed=0, B=32):
rng = np.random.default_rng(seed)
m = MicroDiT(mode=mode, seed=seed)
z = rng.standard_normal((B, m.T, 8))
t = rng.uniform(0.05, 0.95, B)
y = rng.integers(0, m.n_classes, B)
oh = np.zeros((B, m.n_classes))
oh[np.arange(B), y] = 1.0
eps = rng.standard_normal((B, m.T, 8))
store = []
tg.reset()
pred = m.forward(z, t, oh, store)
mse_zero = float(((pred.v - eps) ** 2).mean())
pmax_zero = float(np.abs(pred.v).max())
# 把输出层换成正常 xavier 初始化再测一次
lim = np.sqrt(6.0 / (m.d + 8))
m.w_out.W = rng.uniform(-lim, lim, m.w_out.W.shape)
store = []
tg.reset()
pred = m.forward(z, t, oh, store)
mse_rand = float(((pred.v - eps) ** 2).mean())
pmax_rand = float(np.abs(pred.v).max())
tg.reset()
return float((eps ** 2).mean()), mse_zero, mse_rand, pmax_zero, pmax_rand
# ─────────────── autograd 自检 ───────────────
def gradcheck_report(seed=0):
"""手写 autograd 对不对：拿中心差分逐个参数核。
adaln_zero 初始化下大部分参数梯度恒为 0（B 节已证），核不出东西，
所以核 adaln 与 cross_attn 两种结构——它们把所有算子都走到了。
"""
rng = np.random.default_rng(seed + 7)
z = rng.standard_normal((4, 16, 8))
t = rng.uniform(0.05, 0.95, 4)
oh = np.zeros((4, 8))
oh[np.arange(4), rng.integers(0, 8, 4)] = 1.0
tgt = rng.standard_normal((4, 16, 8))
worst = 0.0
for mode in ("adaln", "cross_attn", "in_context"):
mm = MicroDiT(d=32, n_heads=4, depth=2, mode=mode, seed=seed)
# 必须打开输出头，否则上游全为零，无法检验主干的反向。
mm.w_out.W[:] = rng.normal(0, 0.1, mm.w_out.W.shape)
def build(mm=mm):
s = []
p = mm.forward(z, t, oh, s)
diff = tg.sub(p, tg.leaf(tgt))
return tg.mean_all(tg.mul(diff, diff)), s
tg.reset()
worst = max(worst, tg.gradcheck(build, seed=seed))
return worst
def main():
print("=" * 78)
print("A. 恒等性：DiT-XL 配置（d=1152, 16 头, T=256）")
print("=" * 78)
r = identity_and_drift()
for mode in ("adaln_zero", "adaln"):
d = r[mode]
print(f" {mode:<12s} 单块 |out - x| 最大值 = {d['single_block_err']:.3e}")
if mode == "adaln":
print(f" {'':<12s} 单块相对扰动 std(out-x)/std(x) = {d['single_block_rel']:.4f}")
print(f" {'':<12s} 叠 {DEPTH} 层后 |out - x| 最大值 = {d['identity_err']:.3e}")
dr = d["drift"]
pick = [0, 6, 13, 20, 27]
print(f" {'':<12s} 残差流漂移 std(x_k - x_0)："
+ " ".join(f"k={k+1}:{dr[k]:.4f}" for k in pick))
print()
print("=" * 78)
print("B. 初始化那一刻，block 里谁拿到了梯度（L = mean(out*w)，w 固定随机）")
print("=" * 78)
for mode in ("adaln_zero", "adaln"):
g = grad_at_init(mode)
nz = [g[k] for k in ("W_qkv", "W_o", "W_1", "W_2")]
print(f" {mode:<12s} 主干参数 |grad|max: "
+ " ".join(f"{k}={v:.3e}" for k, v in zip(("W_qkv", "W_o", "W_1", "W_2"), nz)))
print(f" {'':<12s} 调制层各段 |grad|max: "
+ " ".join(f"{n}={v:.3e}" for n, v in zip(g["mod_name"], g["mod_chunks"])))
print()
print("=" * 78)
print("D. 初始 loss 能不能事先算出来（FinalLayer 零初始化 vs 正常初始化）")
print("=" * 78)
e2, mse_z, mse_r, pz, pr = init_loss()
print(f" 样本噪声平方均值 mean(eps^2) = {e2:.4f} <- 理论上就是初始 loss")
print(f" 零初始化输出层，实测初始 MSE = {mse_z:.4f}")
print(f" 零初始化时模型输出的最大绝对值 = {pz:.3e} （就是全 0）")
print(f" 正常初始化输出层，实测初始 MSE = {mse_r:.4f} <- 高出 {mse_r/mse_z:.2f} 倍")
print(f" 正常初始化时模型输出的最大绝对值 = {pr:.3e}")
print()
print("=" * 78)
print("自检：非零输出头下 autograd vs 中心差分（三种非门控结构）")
print("=" * 78)
print(f" 最大相对误差 = {gradcheck_report():.2e}")
if __name__ == "__main__":
main()cond_ablation.py
# -*- coding: utf-8 -*-
"""四种条件注入的 NumPy toy 对照；不是 ImageNet FID 复现。
8 个固定条纹模板，8×8×2 潜变量，p=2、T=16、d=64、4 头、6 层。
各方案共享采样流和训练超参数，结构、参数数目与初始化不同。
默认150步×1seed；--full为800步×3seed，--rerun强制重算，实际耗时依机器。
源码哈希及完整元数据一致时才复用缓存；同时评估256个新加噪样本。
"""
import json
import hashlib
import tempfile
import os
import sys
import numpy as np
import tiny_grad as tg
from dit_core import (MicroDiT, Adam, COND_MODES, make_patterns, patchify_imgs,
alpha_bar_cosine)
SIDE, P, C = 8, 2, 2
PATCH_DIM = P * P * C # 8
T = (SIDE // P) ** 2 # 16
K = 8 # 类别数
DEPTH = 6
HERE = os.path.dirname(os.path.abspath(__file__))
NODE_DIR = os.path.dirname(HERE)
# 完整档的参数（文章里的数字就是这一组）
STEPS_FULL, SEEDS_FULL = 800, (0, 1, 2)
# 快速档：只为「脚本能跑通」而存在（体检会真的执行每个脚本），
# 结果同样会缓存，不会覆盖完整档。
STEPS_QUICK, SEEDS_QUICK = 150, (0,)
def _cache_path(steps, seeds):
return os.path.join(NODE_DIR, "_cache",
f"cond_results_s{steps}_n{len(seeds)}.json")
CACHE = _cache_path(STEPS_FULL, SEEDS_FULL)
def sample_batch(rng, pats, B):
"""采一批 (z_t, t, y_onehot, eps)。"""
y = rng.integers(0, K, B)
x0 = pats[y] # [B,8,8,2]
eps = rng.standard_normal((B, SIDE, SIDE, C))
t = rng.uniform(0.05, 0.95, B)
ab = alpha_bar_cosine(t)[:, None, None, None]
z = np.sqrt(ab) * x0 + np.sqrt(1.0 - ab) * eps
oh = np.zeros((B, K))
oh[np.arange(B), y] = 1.0
return patchify_imgs(z, P), t, oh, patchify_imgs(eps, P)
def make_model(mode, seed, depth=DEPTH):
return MicroDiT(d=64, n_heads=4, depth=depth, n_classes=K, patch_dim=PATCH_DIM,
T=T, mode=mode, seed=seed, out_dim=PATCH_DIM)
def train_one(mode, seed=0, steps=800, batch=32, lr=3e-3, log_every=50, depth=DEPTH):
rng = np.random.default_rng(seed)
pats = make_patterns(SIDE, C, K)
m = make_model(mode, seed, depth)
opt = Adam(m.arrays())
curve, gnorms, losses = [], [], []
for s in range(1, steps + 1):
z, t, oh, eps = sample_batch(rng, pats, batch)
store = []
tg.reset()
pred = m.forward(z, t, oh, store)
diff = tg.sub(pred, tg.leaf(eps))
loss = tg.mean_all(tg.mul(diff, diff))
tg.backward(loss)
gn = opt.step(store, lr * (0.25 ** (s / steps)), s)
losses.append(float(loss.v))
gnorms.append(gn)
if s % log_every == 0:
curve.append([s, float(np.mean(losses[-log_every:]))])
# 新噪声/时间采样；同 seed 各方案使用相同 256 个评估样本。
eval_rng = np.random.default_rng(10000 + seed)
vals = []
for _ in range(8):
z,t,oh,eps = sample_batch(eval_rng,pats,32)
tg.reset()
pred = m.forward(z,t,oh,[])
vals.append(float(np.mean((pred.v-eps)**2)))
tg.reset()
return {
"evaluation_mse": float(np.mean(vals)), "evaluation_examples": 256,
"mode": mode, "curve": curve, "final": float(np.mean(losses[-200:])),
"grad1": gnorms[0], "grad10": float(np.mean(gnorms[:10])),
"gradmax": float(np.max(gnorms)),
"params": int(sum(a.size for a in m.arrays())),
}
def _meta(steps,seeds,batch,depth):
names = ["cond_ablation.py","dit_core.py","tiny_grad.py"]
return dict(steps=steps,seeds=list(seeds),batch=batch,depth=depth,
code_sha256={n:hashlib.sha256(open(os.path.join(HERE,n),"rb").read()).hexdigest() for n in names},
numpy=np.__version__,schema=2,lr=3e-3,evaluation_examples=256)
def _write_cache(data, path=CACHE):
"""原子保存，防止中断留下半份 JSON。"""
os.makedirs(os.path.dirname(path), exist_ok=True)
fd,tmp=tempfile.mkstemp(dir=os.path.dirname(path),suffix=".tmp")
try:
with os.fdopen(fd,"w",encoding="utf8") as stream:
json.dump(data,stream,ensure_ascii=False,indent=1)
stream.flush();os.fsync(stream.fileno())
os.replace(tmp,path)
finally:
if os.path.exists(tmp):os.unlink(tmp)
def run_all(seeds=(0, 1, 2), steps=800, batch=32, depth=DEPTH, resume=True):
"""跑四种条件注入的对照。resume=True 时复用缓存里已经跑完的模式。"""
cache = _cache_path(steps, seeds)
out = {}
if resume and os.path.exists(cache):
try:
with open(cache, encoding="utf-8") as f:
old = json.load(f)
if old.get("_meta") == _meta(steps,seeds,batch,depth):
out = {k: v for k, v in old.items() if not k.startswith("_")}
if "_sweep" in old:
out["_sweep"] = old["_sweep"]
except Exception:
out = {}
for mode in COND_MODES:
if mode in out:
print(f" [skip] {mode}（缓存里已有，跳过）", file=sys.stdout)
continue
rs = [train_one(mode, seed=sd, steps=steps, batch=batch, depth=depth)
for sd in seeds]
fin = [r["final"] for r in rs]
out[mode] = {
"final_mean": float(np.mean(fin)),
"final_std": float(np.std(fin)),
"finals": fin,
"evaluation_mses": [r["evaluation_mse"] for r in rs],
"evaluation_mean": float(np.mean([r["evaluation_mse"] for r in rs])),
"evaluation_std": float(np.std([r["evaluation_mse"] for r in rs])),
"curve": rs[0]["curve"],
"grad1": rs[0]["grad1"],
"grad10": rs[0]["grad10"],
"gradmax": rs[0]["gradmax"],
"params": rs[0]["params"],
}
out["_meta"] = _meta(steps,seeds,batch,depth)
_write_cache(out, cache)
print(f" [done] {mode}", file=sys.stdout)
out["_meta"] = _meta(steps,seeds,batch,depth)
return out
def sweep_depth(modes=("adaln_zero", "adaln"), depths=(2, 4, 6, 8, 10),
steps=400, seed=0, batch=32):
"""深度变化时，两种 adaLN 的差距怎么变。"""
res = {}
for mode in modes:
row = []
for dep in depths:
rng = np.random.default_rng(seed)
pats = make_patterns(SIDE, C, K)
m = make_model(mode, seed, dep)
opt = Adam(m.arrays())
losses = []
for s in range(1, steps + 1):
z, t, oh, eps = sample_batch(rng, pats, batch)
store = []
tg.reset()
pred = m.forward(z, t, oh, store)
diff = tg.sub(pred, tg.leaf(eps))
loss = tg.mean_all(tg.mul(diff, diff))
tg.backward(loss)
opt.step(store, 3e-3 * (0.25 ** (s / steps)), s)
losses.append(float(loss.v))
row.append([dep, float(np.mean(losses[-200:]))])
print(f" [done] {mode} depth={dep}", file=sys.stdout)
res[mode] = row
return res
def load_or_run(seeds=SEEDS_FULL, steps=STEPS_FULL, batch=32, depth=DEPTH,
sweep=False):
"""缓存优先（完整档）。sweep=True 时才额外跑深度扫描（很慢，默认不跑）。"""
cache = _cache_path(steps, seeds)
data = None
if os.path.exists(cache):
try:
with open(cache, encoding="utf-8") as f:
data = json.load(f)
except Exception:
data = None
if data and data.get("_meta") == _meta(steps,seeds,batch,depth) \
and all(m in data for m in COND_MODES):
if sweep and "_sweep" not in data:
data["_sweep"] = sweep_depth(steps=steps // 2, batch=batch)
_write_cache(data, cache)
return data
data = run_all(seeds=seeds, steps=steps, batch=batch, depth=depth)
if sweep:
data["_sweep"] = sweep_depth(steps=steps // 2, batch=batch)
_write_cache(data, cache)
return data
def _show(res, steps, n_seeds):
print(f"{'mode':<14s}{'参数量':>10s}{'最终 loss(均值±std)':>24s}"
f"{'首步梯度范数':>14s}{'峰值梯度':>12s}")
for mode in COND_MODES:
r = res[mode]
print(f"{mode:<14s}{r['params']:>10d}"
f"{r['final_mean']:>16.4f} ± {r['final_std']:<7.4f}"
f"{r['grad1']:>14.3e}{r['gradmax']:>12.3e}")
print()
print(f" loss 曲线（seed=0，{steps} 步，每 {max(1, steps // 20)} 步取一次均值）：")
for mode in COND_MODES:
c = res[mode]["curve"]
picks = [c[i] for i in range(0, len(c), max(1, len(c) // 6))]
print(f" {mode:<14s} " + " ".join(f"{s}:{v:.4f}" for s, v in picks))
if n_seeds > 1:
print()
print(" 每个 seed 的最终 loss（看排序稳不稳）：")
for mode in COND_MODES:
print(f" {mode:<14s} "
+ " ".join(f"{v:.4f}" for v in res[mode]["finals"]))
if res.get("_sweep"):
print()
print("=" * 78)
print("深度扫描：两种 adaLN 在不同深度下的最终 loss")
print("=" * 78)
for mode, row in res["_sweep"].items():
print(f" {mode:<12s} " + " ".join(f"d={d}:{v:.4f}" for d, v in row))
if __name__ == "__main__":
full = "--full" in sys.argv
steps, seeds = (STEPS_FULL, SEEDS_FULL) if full else (STEPS_QUICK, SEEDS_QUICK)
tag = "完整档" if full else "快速档"
print("=" * 78)
print(f"四种条件注入在 toy 任务上的训练对照（{tag}：{steps} 步 × "
f"{len(seeds)} 个 seed）")
print("=" * 78)
res = (run_all(seeds=seeds,steps=steps,resume=False) if "--rerun" in sys.argv
else load_or_run(seeds=seeds, steps=steps, sweep="--sweep" in sys.argv))
_write_cache(res,_cache_path(steps,seeds))
_show(res, steps, len(seeds))
if not full:
print()
print(f" 想复现文章里的那组数字：python cond_ablation.py --full"
f"（{STEPS_FULL} 步 × {len(SEEDS_FULL)} 个 seed，约十分钟）")dit_core.py
# -*- coding: utf-8 -*-
"""DiT 的最小可运行复刻（numpy）：一个 block、四种条件注入方式、一个 toy 训练集。
教学结构参考 facebookresearch/DiT；不复现完整方差头、CFG、VAE 或训练配方。models.py：
modulate(x, shift, scale) = x * (1 + scale) + shift
block: x = x + gate_msa * attn(modulate(norm1(x), shift_msa, scale_msa))
x = x + gate_mlp * mlp(modulate(norm2(x), shift_mlp, scale_mlp))
初始化采用同类规则（随机数消费顺序与官方不同）：：所有 Linear 走 xavier_uniform，然后把每个 block 的 adaLN 调制层
（SiLU → Linear(d, 6d)）的 weight 与 bias 整个置零；FinalLayer 的调制层与输出
线性层同样置零。
四种条件注入（对应论文 Figure 3 与 Table 4 末尾四行）：
adaln_zero : adaLN-Zero，调制层零初始化
adaln : 无门控、四段调制，调制层用 xavier 初始化（vanilla adaLN 教学版）
in_context : t 与 y 当作两个额外 token 塞进序列，标准 ViT block
cross_attn : 标准 ViT block + 一层对条件向量的 cross-attention
"""
import numpy as np
import tiny_grad as tg
COND_MODES = ("adaln_zero", "adaln", "in_context", "cross_attn")
# ─────────────── 线性层 ───────────────
class Linear:
def __init__(self, fan_in, fan_out, rng, zero=False, std=None):
if zero:
self.W = np.zeros((fan_in, fan_out))
elif std is not None:
self.W = rng.normal(0.0, std, (fan_in, fan_out))
else:
lim = np.sqrt(6.0 / (fan_in + fan_out)) # xavier_uniform
self.W = rng.uniform(-lim, lim, (fan_in, fan_out))
self.b = np.zeros(fan_out)
def __call__(self, x, store=None):
Wn = tg.leaf(self.W)
bn = tg.leaf(self.b)
if store is not None:
store.append(Wn)
store.append(bn)
return tg.add(tg.matmul(x, Wn), bn)
def _to_heads(a, B, T, n_heads, dh):
return tg.transpose(tg.reshape(a, (B, T, n_heads, dh)), 0, 2, 1, 3)
def _attend(q, k, v, scale):
s = tg.scale(tg.matmul(q, tg.transpose(k, 0, 1, 3, 2)), scale)
return tg.matmul(tg.softmax(s, axis=-1), v)
def mh_self_attention(x, n_heads, w_qkv, w_o, store):
B, T, d = x.v.shape
dh = d // n_heads
q, k, v = tg.chunk_last(w_qkv(x, store), 3)
q = _to_heads(q, B, T, n_heads, dh)
k = _to_heads(k, B, T, n_heads, dh)
v = _to_heads(v, B, T, n_heads, dh)
y = _attend(q, k, v, 1.0 / np.sqrt(dh)) # [B,H,T,dh]
y = tg.reshape(tg.transpose(y, 0, 2, 1, 3), (B, T, d))
return w_o(y, store)
def mh_cross_attention(x, ctx, n_heads, w_q, w_kv, w_o, store):
B, T, d = x.v.shape
Tc = ctx.v.shape[1]
dh = d // n_heads
q = w_q(x, store)
k, v = tg.chunk_last(w_kv(ctx, store), 2)
q = _to_heads(q, B, T, n_heads, dh)
k = _to_heads(k, B, Tc, n_heads, dh)
v = _to_heads(v, B, Tc, n_heads, dh)
y = _attend(q, k, v, 1.0 / np.sqrt(dh))
y = tg.reshape(tg.transpose(y, 0, 2, 1, 3), (B, T, d))
return w_o(y, store)
# ─────────────── DiT block ───────────────
class DiTBlock:
def __init__(self, d, n_heads, rng, mode="adaln_zero", mlp_ratio=4):
assert mode in COND_MODES, mode
assert d % n_heads == 0
self.mode = mode
self.d = d
self.n_heads = n_heads
self.w_qkv = Linear(d, 3 * d, rng)
self.w_o = Linear(d, d, rng)
hid = int(d * mlp_ratio)
self.w_1 = Linear(d, hid, rng)
self.w_2 = Linear(hid, d, rng)
if mode == "cross_attn":
self.w_cq = Linear(d, d, rng)
self.w_ckv = Linear(d, 2 * d, rng)
self.w_co = Linear(d, d, rng)
if mode == "adaln_zero":
self.w_mod = Linear(d, 6 * d, rng, zero=True)
elif mode == "adaln":
self.w_mod = Linear(d, 4 * d, rng)
else:
# 标准 ViT block：LayerNorm 带仿射参数，初始化成 γ=1、β=0
self.ln1_g, self.ln1_b = np.ones(d), np.zeros(d)
self.ln2_g, self.ln2_b = np.ones(d), np.zeros(d)
self.ln3_g, self.ln3_b = np.ones(d), np.zeros(d)
def _modulate(self, h, shift, scale):
"""DiT 源码的 modulate: x * (1 + scale) + shift，展平成 [B,1,d] 再广播。"""
sh = tg.reshape(shift, (shift.v.shape[0], 1, -1))
sc = tg.reshape(scale, (scale.v.shape[0], 1, -1))
return tg.add(tg.add(h, tg.mul(h, sc)), sh)
def _vi_norm(self, x, g, b, store):
gn, bn = tg.leaf(g), tg.leaf(b)
store.append(gn)
store.append(bn)
return tg.add(tg.mul(tg.layernorm(x), gn), bn)
def __call__(self, x, c, store, ctx=None):
B, T, d = x.v.shape
if self.mode == "adaln_zero":
sh_a, sc_a, gate_a, sh_m, sc_m, gate_m = tg.chunk_last(
self.w_mod(tg.silu(c), store), 6)
h = self._modulate(tg.layernorm(x), sh_a, sc_a)
a = mh_self_attention(h, self.n_heads, self.w_qkv, self.w_o, store)
x = tg.add(x, tg.mul(tg.reshape(gate_a, (B, 1, d)), a))
h2 = self._modulate(tg.layernorm(x), sh_m, sc_m)
u = self.w_2(tg.gelu_tanh(self.w_1(h2, store)), store)
return tg.add(x, tg.mul(tg.reshape(gate_m, (B, 1, d)), u))
if self.mode == "adaln":
sh_a, sc_a, sh_m, sc_m = tg.chunk_last(self.w_mod(tg.silu(c), store), 4)
h = self._modulate(tg.layernorm(x), sh_a, sc_a)
a = mh_self_attention(h, self.n_heads, self.w_qkv, self.w_o, store)
x = tg.add(x, a)
h2 = self._modulate(tg.layernorm(x), sh_m, sc_m)
u = self.w_2(tg.gelu_tanh(self.w_1(h2, store)), store)
return tg.add(x, u)
# ── 标准 ViT block（in-context / cross-attn）──
h = self._vi_norm(x, self.ln1_g, self.ln1_b, store)
x = tg.add(x, mh_self_attention(h, self.n_heads, self.w_qkv, self.w_o, store))
if self.mode == "cross_attn":
h2 = self._vi_norm(x, self.ln2_g, self.ln2_b, store)
x = tg.add(x, mh_cross_attention(h2, ctx, self.n_heads,
self.w_cq, self.w_ckv, self.w_co, store))
h3 = self._vi_norm(x, self.ln3_g, self.ln3_b, store)
else:
h3 = self._vi_norm(x, self.ln2_g, self.ln2_b, store)
u = self.w_2(tg.gelu_tanh(self.w_1(h3, store)), store)
return tg.add(x, u)
def arrays(self):
out = [self.w_qkv.W, self.w_qkv.b, self.w_o.W, self.w_o.b,
self.w_1.W, self.w_1.b, self.w_2.W, self.w_2.b]
if self.mode in ("adaln_zero", "adaln"):
out += [self.w_mod.W, self.w_mod.b]
else:
out += [self.ln1_g, self.ln1_b, self.ln2_g, self.ln2_b]
if self.mode == "cross_attn":
out += [self.ln3_g, self.ln3_b,
self.w_cq.W, self.w_cq.b, self.w_ckv.W, self.w_ckv.b,
self.w_co.W, self.w_co.b]
return out
# ─────────────── 位置编码与时间步编码 ───────────────
def sincos_pos_embed(side, d):
"""2D sin-cos 位置编码（DiT 直接抄 MAE 的，固定不可学习）。
两个空间轴各占一半维度：每轴的 d/2 维里再对半分成 sin 与 cos。
"""
assert d % 4 == 0, "d 必须是 4 的倍数才能两轴对半分"
def emb1d(pos, dim):
half = dim // 2
omega = 1.0 / (10000 ** (np.arange(half, dtype=np.float64) / half))
out = np.asarray(pos, dtype=np.float64).reshape(-1, 1) * omega[None]
return np.concatenate([np.sin(out), np.cos(out)], axis=-1)
gy, gx = np.meshgrid(np.arange(side), np.arange(side), indexing="ij")
emb = np.concatenate([emb1d(gy.reshape(-1), d // 2),
emb1d(gx.reshape(-1), d // 2)], axis=-1)
return emb[None, :, :]
def timestep_embedding(t, dim, max_period=10000):
"""DiT 抄 GLIDE 的正弦时间步编码。t: [B] -> [B, dim]。"""
half = dim // 2
freqs = np.exp(-np.log(max_period) * np.arange(half, dtype=np.float64) / half)
args = np.asarray(t, dtype=np.float64)[:, None] * freqs[None]
return np.concatenate([np.cos(args), np.sin(args)], axis=-1)
# ─────────────── 一个能训的小 DiT ───────────────
class MicroDiT:
def __init__(self, d=64, n_heads=4, depth=8, n_classes=8, patch_dim=8,
T=16, t_freq=32, mode="adaln_zero", seed=0, out_dim=8):
rng = np.random.default_rng(seed)
self.mode = mode
self.d, self.T, self.n_classes = d, T, n_classes
self.w_in = Linear(patch_dim, d, rng)
self.pos = sincos_pos_embed(int(round(np.sqrt(T))), d)
self.w_t0 = Linear(t_freq, d, rng, std=0.02)
self.w_t1 = Linear(d, d, rng, std=0.02)
self.y_emb = rng.normal(0.0, 0.02, (n_classes, d))
self.blocks = [DiTBlock(d, n_heads, rng, mode=mode) for _ in range(depth)]
# FinalLayer：adaLN 调制（零初始化）+ 输出线性层（零初始化）
if mode in ("adaln_zero", "adaln"):
self.w_fmod = Linear(d, 2 * d, rng, zero=True)
self.fin_g, self.fin_b = np.ones(d), np.zeros(d)
self.w_out = Linear(d, out_dim, rng, zero=True)
def forward(self, z, t, y_onehot, store):
"""z:[B,T,patch_dim] t:[B] y_onehot:[B,K] -> pred:[B,T,out_dim]"""
B = z.shape[0]
d = self.d
x = tg.add(self.w_in(tg.leaf(z), store), tg.leaf(self.pos))
tf = timestep_embedding(t, self.w_t0.W.shape[0])
tv = self.w_t1(tg.silu(self.w_t0(tg.leaf(tf), store)), store)
ytab = tg.leaf(self.y_emb)
store.append(ytab)
yv = tg.matmul(tg.leaf(y_onehot), ytab)
c = tg.add(tv, yv)
t_tok = tg.reshape(tv, (B, 1, d))
y_tok = tg.reshape(yv, (B, 1, d))
if self.mode == "in_context":
x = tg.concat_tokens(x, tg.concat_tokens(t_tok, y_tok))
ctx = tg.concat_tokens(t_tok, y_tok)
for blk in self.blocks:
x = blk(x, c, store, ctx=ctx)
if self.mode == "in_context":
x = tg.take_tokens(x, self.T)
if self.mode in ("adaln_zero", "adaln"):
sh, sc = tg.chunk_last(self.w_fmod(tg.silu(c), store), 2)
hn = tg.layernorm(x)
h = tg.add(tg.add(hn, tg.mul(hn, tg.reshape(sc, (B, 1, d)))),
tg.reshape(sh, (B, 1, d)))
else:
g, b = tg.leaf(self.fin_g), tg.leaf(self.fin_b)
store.append(g)
store.append(b)
h = tg.add(tg.mul(tg.layernorm(x), g), b)
return self.w_out(h, store)
def arrays(self):
out = [self.w_in.W, self.w_in.b,
self.w_t0.W, self.w_t0.b, self.w_t1.W, self.w_t1.b,
self.y_emb, self.w_out.W, self.w_out.b]
if self.mode in ("adaln_zero", "adaln"):
out += [self.w_fmod.W, self.w_fmod.b]
else:
out += [self.fin_g, self.fin_b]
for blk in self.blocks:
out += blk.arrays()
return out
# ─────────────── Adam ───────────────
class Adam:
def __init__(self, arrays):
self.idx = {id(a): i for i, a in enumerate(arrays)}
self.m = [np.zeros_like(a) for a in arrays]
self.v = [np.zeros_like(a) for a in arrays]
def step(self, nodes, lr, step, b1=0.9, b2=0.999, eps=1e-8):
gnorm = 0.0
for n in nodes:
i = self.idx.get(id(n.v))
if i is None or n.g is None:
continue
g = n.g
gnorm += float((g * g).sum())
self.m[i] = b1 * self.m[i] + (1 - b1) * g
self.v[i] = b2 * self.v[i] + (1 - b2) * g * g
mh = self.m[i] / (1 - b1 ** step)
vh = self.v[i] / (1 - b2 ** step)
n.v -= lr * mh / (np.sqrt(vh) + eps)
return float(np.sqrt(gnorm))
# ─────────────── toy 训练数据：8 个方向的条纹 ───────────────
def make_patterns(side=8, C=2, K=8):
"""K 个不同朝向的二维条纹，当作 K 类「图像」。"""
yy, xx = np.meshgrid(np.arange(side), np.arange(side), indexing="ij")
pats = np.zeros((K, side, side, C))
for k in range(K):
th = k * np.pi / K
phase = 2 * np.pi * 2.0 * (xx * np.cos(th) + yy * np.sin(th)) / side
pats[k, :, :, 0] = np.cos(phase)
pats[k, :, :, 1] = np.sin(phase)
return pats / np.std(pats)
def patchify_imgs(imgs, p):
"""imgs:[B,I,I,C] -> [B,(I/p)^2,p*p*C]"""
B, I, _, C = imgs.shape
g = I // p
z = imgs.reshape(B, g, p, g, p, C).transpose(0, 1, 3, 2, 4, 5)
return z.reshape(B, g * g, p * p * C)
def alpha_bar_cosine(t):
"""余弦 schedule 的 ᾱ_t：t=0 时 1（干净），t=1 时 0（纯噪声）。"""
return np.cos(np.pi * np.asarray(t, dtype=np.float64) / 2.0) ** 2tiny_grad.py
# -*- coding: utf-8 -*-
"""NumPy reverse-mode 自动微分，仅供本文小型实验。
训练使用解析反向；中心差分在非零输出头下检查实际活跃的主干，
近零梯度需同时报告绝对误差和相对误差，不能以旧零输出头检查推断全部反向正确。
"""
import numpy as np
_TAPE = []
class Node:
__slots__ = ("v", "g", "ins", "bwd")
def __init__(self, v, ins=(), bwd=None):
self.v = np.asarray(v, dtype=np.float64)
self.g = None
self.ins = ins
self.bwd = bwd
_TAPE.append(self)
@property
def shape(self):
return self.v.shape
def reset():
_TAPE.clear()
def leaf(v):
return Node(v)
def _unbc(g, shape):
"""把广播出去的梯度还原成 shape（求和 + 去掉被广播的轴）。"""
if g.shape == shape:
return g
while g.ndim > len(shape):
g = g.sum(axis=0)
for ax, s in enumerate(shape):
if s == 1 and g.shape[ax] != 1:
g = g.sum(axis=ax, keepdims=True)
return g.reshape(shape)
def _mk(v, ins, fn):
def bwd(g, a=ins, f=fn):
for node, gv in zip(a, f(g)):
if node.g is None:
node.g = np.zeros_like(node.v)
node.g += _unbc(gv, node.v.shape)
return Node(v, ins, bwd)
def add(a, b):
return _mk(a.v + b.v, (a, b), lambda g: (g, g))
def sub(a, b):
return _mk(a.v - b.v, (a, b), lambda g: (g, -g))
def mul(a, b):
return _mk(a.v * b.v, (a, b), lambda g: (g * b.v, g * a.v))
def neg(a):
return _mk(-a.v, (a,), lambda g: (-g,))
def matmul(a, b):
"""支持 [m,k]@[k,n]、[... ,m,k]@[k,n]、[m,k]@[B,k,n]、[... ,m,k]@[... ,k,n]。"""
av, bv = a.v, b.v
v = av @ bv
def f(g):
# 一律走 BLAS 的 batched matmul：比 einsum 快一个量级
if av.ndim <= 2 and bv.ndim <= 2:
return (g @ bv.T, av.T @ g)
if bv.ndim == 2: # [..., m,k] @ [k,n]
da = g @ bv.T
p = int(np.prod(av.shape[:-2]))
a2 = av.reshape(p, *av.shape[-2:]).swapaxes(-1, -2) # [p,k,m]
g2 = g.reshape(p, *g.shape[-2:]) # [p,m,n]
return (da, (a2 @ g2).sum(axis=0))
if av.ndim == 2: # [m,k] @ [..., k,n]
p = int(np.prod(bv.shape[:-2]))
b2 = bv.reshape(p, *bv.shape[-2:]).swapaxes(-1, -2) # [p,n,k]
g2 = g.reshape(p, *g.shape[-2:]) # [p,m,n]
return ((g2 @ b2).sum(axis=0), av.T @ g)
return (g @ bv.swapaxes(-1, -2), av.swapaxes(-1, -2) @ g)
return _mk(v, (a, b), f)
def transpose(a, *axes):
inv = np.argsort(axes)
return _mk(a.v.transpose(axes), (a,), lambda g: (g.transpose(inv),))
def reshape(a, shape):
return _mk(a.v.reshape(shape), (a,), lambda g: (g.reshape(a.v.shape),))
def scale(a, c):
return _mk(a.v * c, (a,), lambda g: (g * c,))
def chunk_last(a, n):
"""把最后一维等分成 n 份（adaLN 的 6 路调制输出就是这么切的）。"""
k = a.v.shape[-1] // n
out = []
for i in range(n):
v = a.v[..., i * k:(i + 1) * k]
def f(g, i=i, k=k):
full = np.zeros_like(a.v)
full[..., i * k:(i + 1) * k] = g
return (full,)
out.append(_mk(v, (a,), f))
return out
def split3(a):
"""把最后一维等分三份（qkv）。"""
d = a.v.shape[-1] // 3
out = []
for i in range(3):
v = a.v[..., i * d:(i + 1) * d]
def f(g, i=i, d=d):
full = np.zeros_like(a.v)
full[..., i * d:(i + 1) * d] = g
return (full,)
out.append(_mk(v, (a,), f))
return out
def take_tokens(a, n):
"""取前 n 个 token，其余位置梯度补零（in-context 读回图像 token 用）。"""
v = a.v[:, :n, :]
def f(g):
full = np.zeros_like(a.v)
full[:, :n, :] = g
return (full,)
return _mk(v, (a,), f)
def concat_tokens(a, b):
"""沿 token 维拼接（in-context 把条件 token 接在序列末尾）。"""
v = np.concatenate([a.v, b.v], axis=1)
def f(g):
return (g[:, :a.v.shape[1], :], g[:, a.v.shape[1]:, :])
return _mk(v, (a, b), f)
def tanh(a):
t = np.tanh(a.v)
return _mk(t, (a,), lambda g: (g * (1.0 - t * t),))
def sigmoid(a):
s = 1.0 / (1.0 + np.exp(-a.v))
return _mk(s, (a,), lambda g: (g * s * (1.0 - s),))
def silu(a):
s = 1.0 / (1.0 + np.exp(-a.v))
v = a.v * s
return _mk(v, (a,), lambda g: (g * (s + v * (1.0 - s)),))
def gelu_tanh(a):
"""GELU 的 tanh 近似，DiT 源码里用的就是这个（nn.GELU(approximate='tanh')）。"""
k = np.sqrt(2.0 / np.pi)
s = a.v * a.v
inner = k * (a.v + 0.044715 * a.v * s)
t = np.tanh(inner)
v = 0.5 * a.v * (1.0 + t)
dv = 0.5 * (1.0 + t) + 0.5 * a.v * (1.0 - t * t) * k * (1.0 + 0.134145 * s)
return _mk(v, (a,), lambda g: (g * dv,))
def softmax(a, axis=-1):
e = np.exp(a.v - a.v.max(axis=axis, keepdims=True))
p = e / e.sum(axis=axis, keepdims=True)
def f(g):
s = (g * p).sum(axis=axis, keepdims=True)
return (p * (g - s),)
return _mk(p, (a,), f)
def layernorm(a, eps=1e-6):
"""对最后一维做归一化，无仿射参数（DiT 的缩放/平移由 adaLN 给出）。"""
mu = a.v.mean(axis=-1, keepdims=True)
xc = a.v - mu
var = (xc * xc).mean(axis=-1, keepdims=True)
inv = 1.0 / np.sqrt(var + eps)
v = xc * inv
def f(g):
gm = g.mean(axis=-1, keepdims=True)
gv = (g * v).mean(axis=-1, keepdims=True)
return (inv * (g - gm - v * gv),)
return _mk(v, (a,), f)
def mean_all(a):
n = a.v.size
return _mk(a.v.mean(), (a,), lambda g: (np.full(a.v.shape, g / n),))
def backward(loss):
for node in _TAPE:
node.g = np.zeros_like(node.v)
loss.g = np.ones_like(loss.v)
for node in reversed(_TAPE):
if node.bwd is not None:
node.bwd(node.g)
return loss
def gradcheck(build, eps=1e-5, seed=0, n_probe=6):
"""中心差分逐参数核对，返回最大相对误差。
build() 每次调用要返回 (loss Node, 参数 Node 列表)。差分直接扰动 Node 底层
的 ndarray——Node.v 与模型里那块内存是同一块，所以扰动后重新 forward
就能拿到扰动后的 loss。
"""
rng = np.random.default_rng(seed)
worst = 0.0
_, store = build()
for node in store:
flat = node.v.reshape(-1)
idx = rng.choice(flat.size, size=min(n_probe, flat.size), replace=False)
for i in idx:
old = flat[i]
flat[i] = old + eps
reset()
lp = float(build()[0].v)
flat[i] = old - eps
reset()
lm = float(build()[0].v)
flat[i] = old
num = (lp - lm) / (2 * eps)
reset()
loss, s2 = build()
backward(loss)
cur = [n for n in s2 if n.v is node.v]
ana = cur[0].g.reshape(-1)[i] if cur and cur[0].g is not None else 0.0
denom = max(abs(num), abs(ana), 1e-8)
worst = max(worst, abs(num - ana) / denom)
reset()
return worstmake_figures.py
# -*- coding: utf-8 -*-
"""画配图。数字全部来自同目录的实验脚本，不另算一遍。
运行： python make_figures.py [--only 图名]
"""
import os
import sys
import numpy as np
import matplotlib
matplotlib.use("Agg")
import matplotlib.pyplot as plt
sys.path.insert(0, os.path.dirname(os.path.abspath(__file__)))
import dit_flops as F # noqa: E402
import adaln_zero as AZ # noqa: E402
import cond_ablation as CA # noqa: E402
HERE = os.path.dirname(os.path.abspath(__file__))
FIGDIR = os.path.join(os.path.dirname(HERE), "figures")
os.makedirs(FIGDIR, exist_ok=True)
C0 = "#2f4b7c"
C1 = "#d45087"
C2 = "#f0a35e"
C3 = "#4c9f70"
CGREY = "#8a8a8a"
plt.rcParams["font.sans-serif"] = ["Microsoft YaHei", "DejaVu Sans"]
plt.rcParams["axes.unicode_minus"] = False
def _save(fig, name):
p = os.path.join(FIGDIR, name)
fig.savefig(p, dpi=150, bbox_inches="tight", facecolor="white")
plt.close(fig)
print(f" [ok] {name} ({os.path.getsize(p)} bytes)")
# ─────────────── 图 1：算力账本 ───────────────
def fig_ledger():
fig, axes = plt.subplots(1, 2, figsize=(12.6, 4.8))
# 左：相近 Gflops 的三个配置，FID 并不都相等
ax = axes[0]
marks = {8: "o", 4: "s", 2: "^"}
cols = {8: CGREY, 4: C2, 2: C1}
# 手工微调标号偏移，避免同算力组里三个点叠在一起看不清
offs = {("S", 2): (7, -15), ("B", 4): (1, 9), ("L", 8): (8, 5),
("S", 4): (8, 5), ("B", 8): (8, 5), ("B", 2): (7, -15),
("L", 4): (-4, 10), ("XL", 4): (8, 6), ("L", 2): (8, 5),
("XL", 2): (8, 5), ("S", 8): (8, 5), ("XL", 8): (8, 5)}
for cfg in ["S", "B", "L", "XL"]:
for p in [8, 4, 2]:
g, pm, fid = F.PAPER_TABLE4_256[(cfg, p)]
ax.scatter(g, fid, marker=marks[p], s=95, color=cols[p], zorder=3,
edgecolor="white", linewidth=1.3)
ax.annotate(f"{cfg}/{p}", (g, fid), textcoords="offset points",
xytext=offs[(cfg, p)], fontsize=9, color="#333333",
bbox=dict(boxstyle="round,pad=0.15", fc="white",
ec="none", alpha=0.75))
ax.set_xscale("log")
ax.set_xlim(0.25, 320)
ax.set_ylim(0, 175)
ax.set_xlabel("一次前向的算力 Gflops（对数轴，论文 Table 4）")
ax.set_ylabel("FID-50K（无 CFG，越低越好）")
ax.set_title("论文配置对比：相近 MAC 不保证相同 FID")
ax.grid(alpha=0.25, ls=":")
for tag, keys, col, tx, ty in [
("约 5~6 G", [("S", 2), ("B", 4), ("L", 8)], C3, 1.05, 152),
("约 20~29 G", [("B", 2), ("L", 4), ("XL", 4)], C0, 36, 60)]:
xs = [F.PAPER_TABLE4_256[k][0] for k in keys]
ys = [F.PAPER_TABLE4_256[k][2] for k in keys]
ax.plot(xs, ys, ls="--", lw=1.3, color=col, alpha=0.75, zorder=1)
ax.text(tx, ty, tag, color=col, fontsize=9.5, ha="left",
bbox=dict(boxstyle="round,pad=0.25", fc="white", ec=col,
alpha=0.85, lw=0.8))
ax.annotate("这两个点参数量差 4 倍\n（33M / 130M），FID 几乎重合",
xy=(6.06, 68.40), xytext=(0.42, 26), fontsize=9,
color="#333333", ha="left",
arrowprops=dict(arrowstyle="->", color="#888888", lw=1))
# 右：注意力占多少算力，随 token 数怎么变
ax = axes[1]
Ts = np.array([64, 256, 1024, 4096, 16384])
ds = {"DiT-S (d=384)": 384, "DiT-B (d=768)": 768, "DiT-L (d=1024)": 1024,
"DiT-XL (d=1152)": 1152}
for name, d in ds.items():
lin = 12 * d * d # 每 token 的线性部分（qkv+out+mlp）
attn = 2 * Ts * d # 每 token 摊到的注意力部分
ax.plot(Ts, attn / (lin + attn) * 100, marker="o", lw=2, ms=4,
label=name)
ax.set_xscale("log")
ax.set_ylim(0, 100)
ax.set_xlabel("token 数 T（对数轴）")
ax.set_ylabel("注意力占主矩阵 MAC 的百分比")
ax.set_title("T=256 时注意力只占 3.6%，要到 T 上千才成为大头")
ax.grid(alpha=0.25, ls=":")
ax.legend(fontsize=9, loc="upper left")
ax.axvline(256, color="#cccccc", lw=1.2, ls=":", zorder=0)
ax.annotate("256×256 图像、p=2：3.6%", xy=(256, 3.6), xytext=(330, 8),
fontsize=9, color="#555555")
ax.text(900, 2.5, "同样 T 下，网络越宽（d 越大）注意力占比越低",
fontsize=9, color="#555555")
fig.suptitle("图 1：DiT 的算力账本——矩阵乘加分配与论文配置对比",
fontsize=12)
fig.tight_layout()
_save(fig, "fig1_compute_ledger.png")
# ─────────────── 图 2：初始化恒等 ───────────────
def fig_identity():
r = AZ.identity_and_drift()
drift_zero = r["adaln_zero"]["drift"]
drift_plain = r["adaln"]["drift"]
ks = np.arange(1, len(drift_plain) + 1)
fig, axes = plt.subplots(1, 2, figsize=(12.6, 4.4))
ax = axes[0]
ax.plot(ks, drift_plain, color=C1, lw=2.4, marker="o", ms=3,
label="vanilla adaLN（调制层正常初始化）")
ax.plot(ks, drift_zero, color=C0, lw=2.4, label="adaLN-Zero（调制层零初始化）")
ax.set_xlabel("第 k 个 block 之后")
ax.set_ylabel(r"残差流漂移 std(x_k - x_0)")
ax.set_title("零初始化：叠 28 层，漂移严格是 0")
ax.legend(fontsize=9)
ax.grid(alpha=0.25, ls=":")
ax.annotate(f"第 28 层：{drift_plain[-1]:.2f} vs {drift_zero[-1]:.2f}",
xy=(28, drift_plain[-1]), xytext=(13, 3.4), fontsize=10,
color="#333333",
arrowprops=dict(arrowstyle="->", color="#888888", lw=1))
ax = axes[1]
labels = ["W_qkv", "W_o", "W_1", "W_2", "调制层\nshift/scale 段", "调制层\ngate 段"]
gz = AZ.grad_at_init("adaln_zero")
gp = AZ.grad_at_init("adaln")
def pick(r, kind):
"""按名字取，避免把 vanilla adaLN 的 shift_mlp 误当成 gate。"""
vals = [v for nm, v in zip(r["mod_name"], r["mod_chunks"])
if (("gate" in nm) if kind == "gate"
else ("shift" in nm or "scale" in nm))]
return max(vals) if vals else None
v_zero = [gz["W_qkv"], gz["W_o"], gz["W_1"], gz["W_2"],
pick(gz, "ss"), pick(gz, "gate")]
v_plain = [gp["W_qkv"], gp["W_o"], gp["W_1"], gp["W_2"],
pick(gp, "ss"), pick(gp, "gate")]
# vanilla adaLN 结构里没有 gate：画在最底部，并单独标注
FLOOR = 1e-12
v_plain = [FLOOR if v is None else v for v in v_plain]
v_zero = [FLOOR if v is None else v for v in v_zero]
x = np.arange(len(labels))
w = 0.38
ax.bar(x - w / 2, np.array(v_plain) + FLOOR, w, color=C2, label="vanilla adaLN")
ax.bar(x + w / 2, np.array(v_zero) + FLOOR, w, color=C0, label="adaLN-Zero")
ax.set_yscale("log")
ax.set_xticks(x)
ax.set_xticklabels(labels, fontsize=9)
ax.set_ylabel("初始化时刻的 |grad| 最大值（对数轴）")
ax.set_title("门关着的时候，独立 block：门梯度可非零，主干梯度为零")
ax.legend(fontsize=9)
ax.grid(alpha=0.25, ls=":", axis="y")
ax.annotate("adaLN-Zero 的主干参数梯度精确为 0\n（0 画在 1e-12，否则 log 轴显示不出来）",
xy=(x[0] + w / 2, FLOOR), xytext=(0.35, 1e-9), fontsize=9,
color="#333333")
ax.annotate("vanilla adaLN 结构里\n根本没有 gate 这一项",
xy=(x[-1] - w / 2, FLOOR), xytext=(3.35, 1e-7), fontsize=9,
color="#555555", ha="center",
arrowprops=dict(arrowstyle="->", color="#888888", lw=1))
fig.suptitle("图 2：adaLN-Zero 的初始化——恒等是怎么来的，代价是什么",
fontsize=12)
fig.tight_layout()
_save(fig, "fig2_identity.png")
# ─────────────── 图 3：四种条件注入的 toy 训练对照 ───────────────
def fig_ablation():
res = CA.load_or_run()
fig, axes = plt.subplots(1, 2, figsize=(12.6, 4.6))
cols = {"adaln_zero": C0, "adaln": C2, "in_context": C1, "cross_attn": C3}
names = {"adaln_zero": "adaLN-Zero", "adaln": "vanilla adaLN",
"in_context": "in-context", "cross_attn": "cross-attention"}
ax = axes[0]
for mode in CA.COND_MODES:
c = res[mode]["curve"]
ax.plot([p[0] for p in c], [p[1] for p in c], lw=2.2, color=cols[mode],
label=names[mode])
ax.set_xlabel("训练步数")
ax.set_ylabel("噪声预测 MSE（每 50 步取均值）")
ax.set_title("同一个 toy 任务，四种条件注入的训练曲线")
ax.legend(fontsize=9)
ax.grid(alpha=0.25, ls=":")
ax = axes[1]
x = np.arange(len(CA.COND_MODES))
means = [res[m]["final_mean"] for m in CA.COND_MODES]
stds = [res[m]["final_std"] for m in CA.COND_MODES]
ax.bar(x, means, yerr=stds, capsize=4,
color=[cols[m] for m in CA.COND_MODES], alpha=0.9)
# 把 3 个 seed 的最终 loss 直接点到柱子上：看排序有没有重叠
for i, m in enumerate(CA.COND_MODES):
vals = res[m]["finals"]
ax.scatter([i] * len(vals), vals, s=20, color="white",
edgecolor="#333333", linewidth=0.8, zorder=4)
ax.set_xticks(x)
ax.set_xticklabels([names[m] for m in CA.COND_MODES], fontsize=9)
ax.set_ylabel("最后 200 步的平均 loss（3 个 seed）")
ax.set_title("训练 MSE：三次 seed 的描述性统计")
ax.grid(alpha=0.25, ls=":", axis="y")
top = max(means) + max(stds) * 3
ax.set_ylim(0, top)
for i, (m, s) in enumerate(zip(means, stds)):
ax.text(i, m + s + top * 0.02, f"{m:.4f}", ha="center", fontsize=9,
color="#333333")
ax.annotate("白点 = 每个 seed 单独的结果\n（仅此 toy 配方，不作显著性推断）",
xy=(0, means[0]), xytext=(1.15, top * 0.62), fontsize=9,
color="#333333",
arrowprops=dict(arrowstyle="->", color="#888888", lw=1))
fig.suptitle("图 3：条件注入方式的 toy 对照（6 层 d=64、T=16，800 步 × 3 seed）",
fontsize=12)
fig.tight_layout()
_save(fig, "fig3_cond_ablation.png")
# ─────────────── 图 4：四种 block design 的算力-质量对照 ───────────────
def fig_design():
order = ["in-context", "cross-attention", "adaLN", "adaLN-Zero"]
names = ["in-context", "cross-attention", "vanilla adaLN", "adaLN-Zero"]
g = [F.PAPER_BLOCK_DESIGN[k][0] for k in order]
pm = [F.PAPER_BLOCK_DESIGN[k][1] for k in order]
fid = [F.PAPER_BLOCK_DESIGN[k][2] for k in order]
fig, axes = plt.subplots(1, 3, figsize=(13.2, 4.0))
cols = [C1, C2, CGREY, C0]
for ax, vals, title, ylab, fmt in [
(axes[0], g, "一次前向 Gflops", "Gflops", "{:.1f}"),
(axes[1], pm, "参数量", "M", "{:d}"),
(axes[2], fid, "FID-50K（越低越好）", "FID", "{:.2f}"),
]:
bars = ax.bar(np.arange(4), vals, color=cols, alpha=0.92)
ax.set_xticks(np.arange(4))
ax.set_xticklabels(names, fontsize=8.5, rotation=18)
ax.set_title(title)
ax.set_ylabel(ylab)
ax.grid(alpha=0.25, ls=":", axis="y")
for b, v in zip(bars, vals):
ax.text(b.get_x() + b.get_width() / 2, v, fmt.format(v), ha="center",
va="bottom", fontsize=9, color="#333333")
if title.startswith("FID"):
ax.set_ylim(0, max(vals) * 1.25)
else:
ax.set_ylim(0, max(vals) * 1.22)
fig.suptitle("图 4：DiT-XL/2 骨架下四种 block design（论文 Table 4，400K 步）",
fontsize=12)
fig.tight_layout()
_save(fig, "fig4_block_design.png")
FIGURES = {
"ledger": fig_ledger,
"identity": fig_identity,
"ablation": fig_ablation,
"design": fig_design,
}
if __name__ == "__main__":
only = sys.argv[2] if len(sys.argv) > 2 and sys.argv[1] == "--only" else None
for name, fn in FIGURES.items():
if only and name != only:
continue
print(f"[draw] {name}")
fn()
评论 (0)
